在筆者的一篇老文Clock Gating之淺見
中，一起探討過工具處理門控時鐘的方法和門控時鐘所帶來的相關收益和面積代價。除此之外，門控時鐘的檢查（clock-gating check）在STA中也有相應的處理方式，通過這篇文章，一起了解一下相關的知識，并會拓展到時鐘網絡的一些設計建議，閑話少敘，ICer GO！

門控時鐘的分類

通過門控方式不同，一個門控時鐘通?？梢苑譃橄旅婊?lèi)，

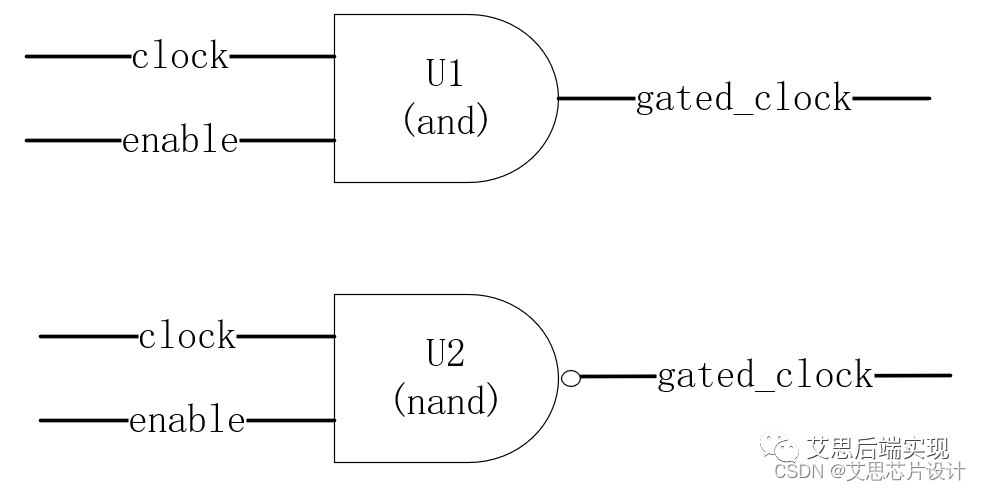

高有效（Active High）門控時鐘

通常使用與門（and）或者與非門（nand）實現，

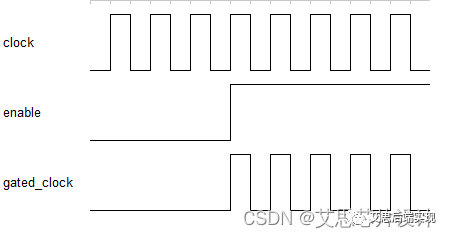

當使能信號為高的時候，時鐘才可以被釋放出去. 如果是nand，則輸出的時鐘是一個反向時鐘的波形

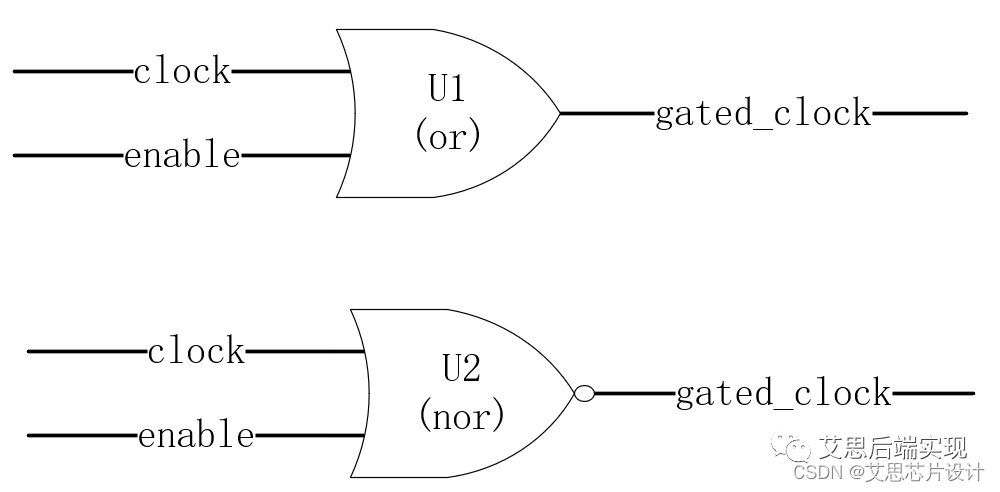

低有效（Active High）門控時鐘

通常使用與門（and）或者與非門（nand）實現，

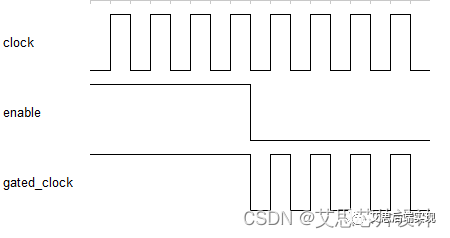

當使能信號為低的時候，時鐘才可以被釋放出去. 如果是nor，則輸出的時鐘是一個反向時鐘的波形

除過上述的情況，有時候也會使用復雜一些的clock gating結構，這里的波形就會復雜一些

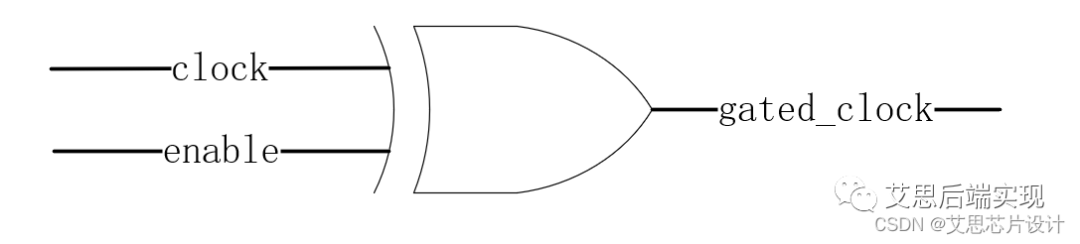

XOR結構的門控時鐘

當enable信號為1的時候，輸出是輸入的反向，反之則是正向

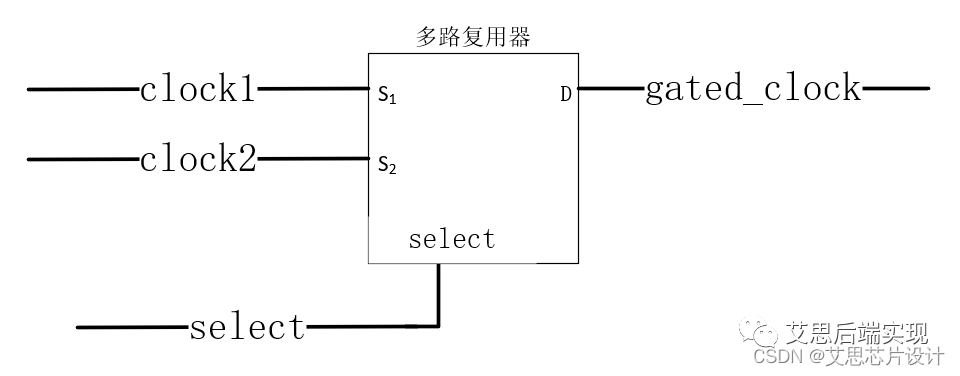

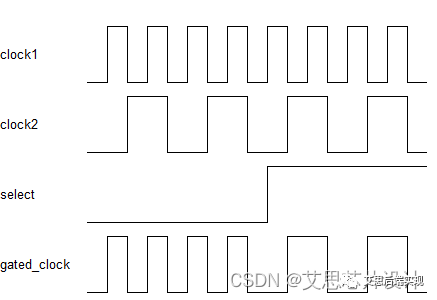

MUX結構的門控時鐘

時鐘傳播單調性

靜態時序分析的基本原理是信號傳播，對于擁有明確單調性的傳播是構建正確STA環境的基礎，數據通路對單調性通常不敏感，但是時鐘通常是邊沿敏感信號，所以時鐘網絡的單調性在STA時序分析的形態中尤為重要。STA工具也只有在單調性明確的時鐘網絡上做正確的時序分析，否則大概率會在實際芯片里邊出現和STA不一致的情況。這點對于時鐘網絡的設計非常重要。
通過上述幾種門控始終結構，從單調時鐘的的角度來看，可以總結為下表gating結構

單調性	類別
AND	positive-unate	active high
NAND	negative-unate	active high
OR	positive-unate	active low
NOR	negative-unate	active low
XOR	positive-unate	when gated == 0
XOR	negative-unate	when gated == 1
MUX	positive-unate with clock1	when select == 0
MUX	positive-unate with clock2	when select == 1

所以，對于所有在時鐘網絡上的門控時鐘，用戶都需要明確其單調性，以便STA進行正確的分析。

門控時鐘的的檢查（clock gating check）

通過上述描述，可以看到始終網絡對于靜態時序分析的重要性，所以在門控時鐘在時鐘網絡的傳播路徑上的檢查尤為重要。同樣，基于clock gating的結構，對于active high，active low的門控時鐘，通過STA工具?？梢宰詣?dòng)推斷出相應的門控時鐘檢查（clock gating check），用戶可以理解，這里的clock gating結構被STA所覆蓋。所以用戶在需要理解STA自動推斷的原理，從而確保自己的時鐘路徑被STA覆蓋

定義

工具判斷門控時鐘的基本標準如下

• 輸入的時鐘到輸出必須存在一個組合邏輯的傳播路徑。常規的與或非，或者常規的latch based 的clock gating結構（見下圖），但是register的分頻結構，就不是一個clock gating。


• 輸入的端口必須包含clock，但是輸入到輸出的傳播必須包含數據路徑（gated 信號）。

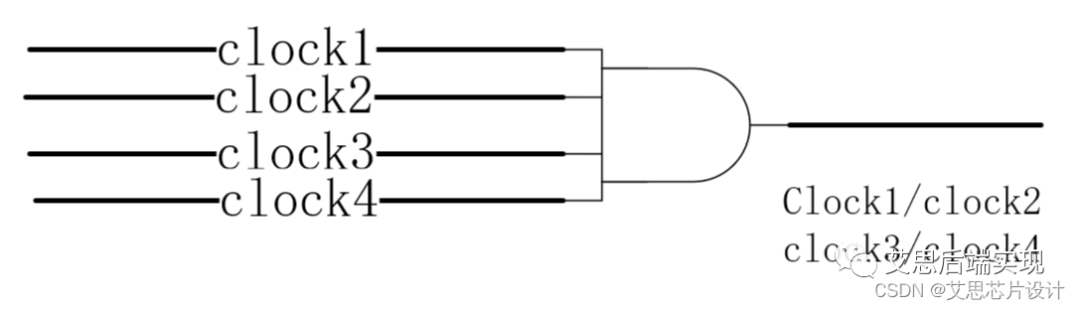

  示例1：組合邏輯的輸入都是clock，STA會自動將時鐘傳播到輸出，這樣輸出的會看到四個clock，這樣的結構是無法判定為clock gating結構的，需要用戶在使用的時候，當clock1有效的時候，clock2/3/4需要維持一個常1，否則輸出的clock會出現混亂

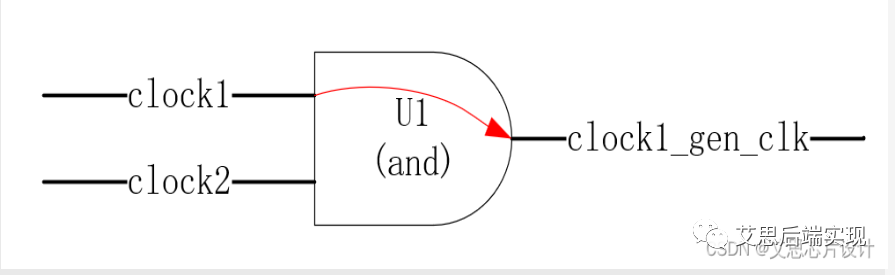

示例2：輸入都是clock，但是用戶使用下列命令在輸出創建了一個gen-clock

create_generated_clock -name clock1_gen_clk -divide_by 1 \ -source clock1 [get_pins U1/Z]

由于這個AND只有clock1傳播過去，STA會自動推斷出這是一個clock gating結構，clock1到clock2的gating 檢查，clock2信號就是一個門控信號（enable）

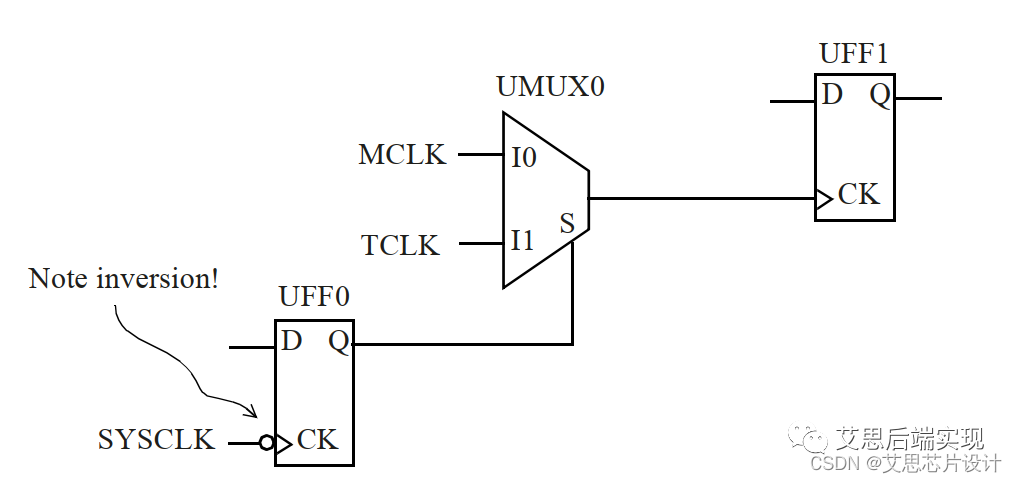

示例3：對于一個復雜的門控時鐘無法自動推斷
這里的UMUX0滿足clock gating的結構

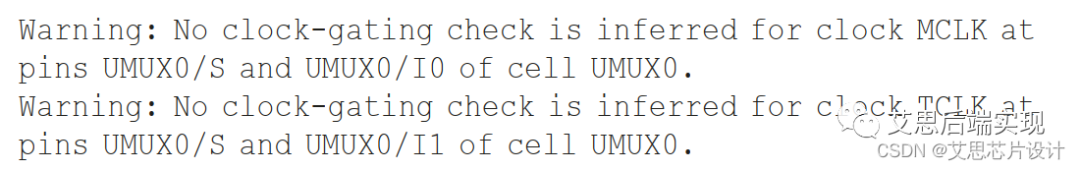

但是由于MUX結構是一個非單調性傳播（none-unate），這樣一個clock gating結構是無法自動推斷（auto-infer）出來的，所以在clock 傳播路徑上存在風險，這樣工具會給出如下的提示。需要用戶進一步處理

挑戰

門控時鐘是在clock的傳播路徑插入了與或非邏輯，設計人員通過一定的邏輯控制達到對時鐘的操作：

• 時鐘分頻：使用低頻門控信號與高頻時鐘和做AND操作： clock_slow = clock_fast * slow_enable

• 時鐘開合：使用半靜態信號（近乎于始終關斷控制）: block_clock = sys_clock * block_enable

• 時鐘選擇：使用半靜態信號（近乎于模式控制）: clock_out =（sel==1'b0）？func_clock : scan_clock
  或者使用latch/reg結構，設計一個防抖的時鐘切換，但是無論門控信號的產生有多么復雜，只要符合門控適中的結構，最后的clock gating check的點位是不會發生變化的，只是一個好的時鐘生成（clock-gen）的設計，可以對STA更友好的，推進項目質量和加速項目收斂，這也是一個有經驗的設計工程師的基本修為。

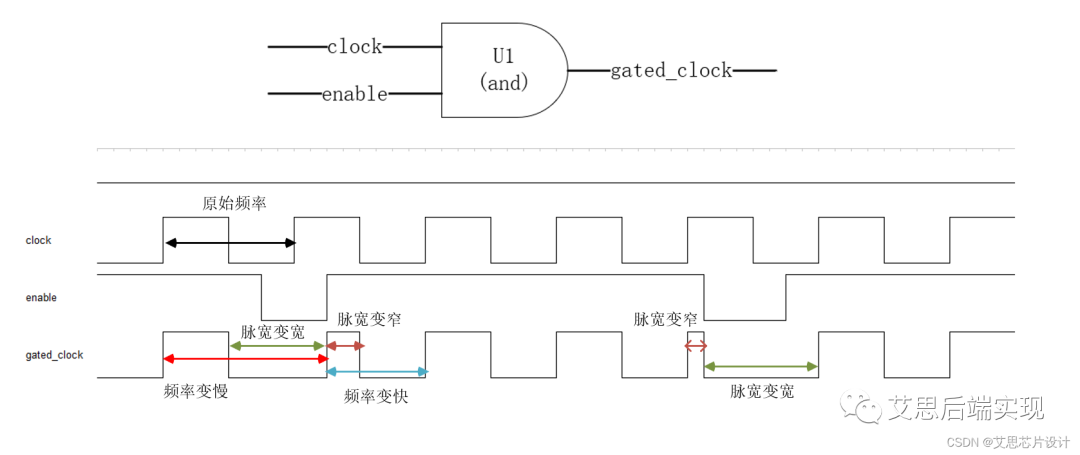

  時鐘是周期的變化，如果和一個門控邏輯進行組合邏輯運算，通常會出現時鐘波形傳播的問題（clock crop 或者clock swallow）：


在不同階段出現的enable信號，會導致clock的波形發生畸變

現象	影響
頻率變慢	對neg-latch時序有影響
頻率變快	對setup影響
脈寬變寬	對neg-latch時序有影響
脈寬變窄	對min-width-pulse有影響

注意：在STA的timing report中，用戶是不會看到上述問題的影響的的，但是在實際芯片中，這種影響是真實發生的。所以，clock-gating的邏輯，必須被clock-gating-check所覆蓋，并且需要謹慎地進行徹底修復，對于工具不能自動推斷出來的clock-gating點，需要用戶重點關注和給出解決方案，否則在最后的芯片中會出現和STA完全不一致（無法通過STA定位）的時序問題。
未完待續… (To Be continued …)這樣處理以后，LVS的std-cell的port mismatch也就完美解決了，
學好v2lvs，再也不用perl去patch source netlist了~~~~

【敲黑板劃重點】

理解門控時鐘檢查（clock-gating-check）和理解門控時鐘（clock-gating）同等重要，任何在clock tree上做的動作都需要額外的小心
