在所有的后端工具里邊，有三個重要的引擎：auto-place，CTS，auto-route三個。這里邊的auto-place是決斷了整個設計時序的基點。由于，auto-place的動作是在設計的preCTS階段，所以這里的設計時序就是廣義上說的：數據路徑（datapath）時序（timing ）。當然，就算是到了CTS/route階段后，也可以繼續利用auto-place數據優化的功能，在數據庫上做數據路徑增量?jī)?yōu)化（optDesign -increment）?？梢哉f(shuō)，數據路徑的優化手段，實際上是貫穿在整個后端流程上的。這里結合過往的經驗，以及invs特有的先進策略，一起來看看，數據路徑優化里邊的重要知識點：路徑分組（path group）?？纯催@其中的奧妙和有趣的事情。ICer GO!眾所周知，無論是綜合工具（DC、genus或者precision等）抑或是APR工具（icc、icc2或者invs等），數據路徑優化（data path optimization）一直是影響時序質量的重要因素。由于綜合使用了ideal clock，可以說，data path的優化就是綜合階段的主要工作，這個和后續的APR工具的第一個主動作：auto-place，形成了前后連貫，相輔相成。盡管這兩個引擎和所處工具的位置不同，但是目標是高度一致：優化數據路徑的時序。這也是最近兩年聚合型R2G工具大行其道的一個重要原因。

• S家的Fusion Compiler：DCG + ICC2

• C家的iSpatial：genus + innovus

無論什么工具，數據路徑優化（data path optimization）一直是基于路徑分組（path group）進行的，想要提高數據路徑優化就需要了解路徑分組（path group）的理論。

經典路徑分組（path group）理論

在經典的數據路徑優化理論（主要是基于S家，因?yàn)镈C是綜合界的長期主導），對于數據路徑優化，DC采用了基于**時鐘域（clock domain）**的方式進行處理：每一個時鐘域都會被工具判定為一個路徑分組（path group）。

路徑分組（path group）的基礎知識

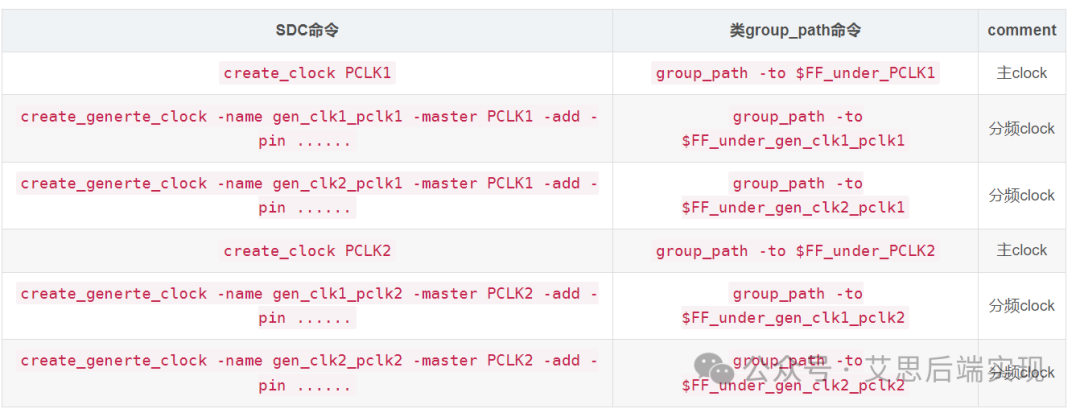

PS：雖然最新的DC也提供了基于違例（violation）和設計層次（hierarchy）的自動路徑分組（path group）創建命令；create_auto_path_groups，但是這個命令只是一個補充性的，并沒有動搖S家傳統的路徑分組方式。S家的這種分組方式對用戶是很友好的，基本就是將SDC的create_clock和create_generate_clock命令直接翻譯成了group_path 命令，映射關系見下表：

這個簡單的映射方法，有兩個潛在的問題：

• 如果有g(shù)en-clock的存在，按照時鐘傳播理論，那么主clock和gen-clock會同時送達同一個FF

• 如果有多個主clock存在，跨時鐘域路徑（cross domain data path）處理方式

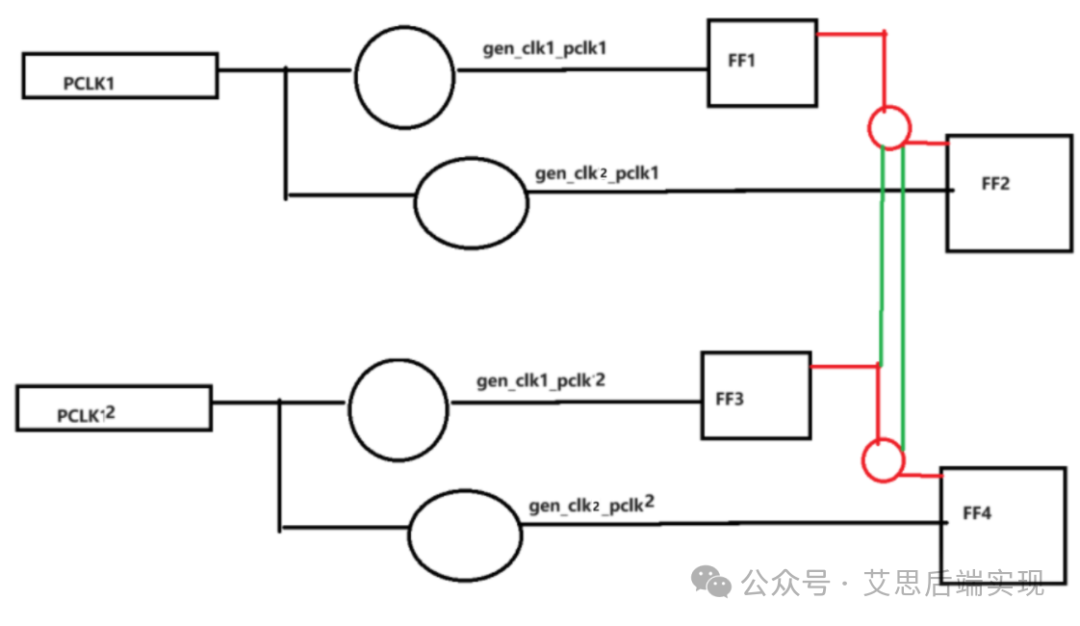

利用下圖，來解釋一下這兩個問題：

• 基于SDC層疊（cascade clock）理論，所有的FF都是使用離它最近的clock或者gen-clock，所以上述的FF1~FF4都是使用了gen-clock，所以這些FF都只會被歸為gen-clock的domain

• 默認情形，SDC里邊所有的clock都是做同步（synchronous）關系處理，除非用戶單獨指定，命令是：set_clock_groups -group $PCLK_1_GRP -group $PCLK_2_GRP [-physically_exclusive| -logically_exclusive| -asynchronous

所以，使用下面的SDC命令，DC/SDC 就可以明確每個FF所歸屬的時鐘域和同步時序關系了：

create_clock/clock_generate_clock
set_clock_groups ......

基于路徑分組的優化策略

前邊說過，這種方式最大的優勢就是方便，除過聲明clock domain之間的同步、異步等關系，用戶不用再做其他設定，工具就可以處理后續的事宜。基于上，整個S家的R2G流程都是使用上述的path group 理論進行時序優化的?；玖鞒倘缦拢?/span>

• 基于path group進行WNS優化，同時兼顧TNS。（工具總是基于WNS來進行優化，這樣才能有效的提高整體設計質量。相反只要TNS的重要新并非那么高了）

• 默認的path group具有同樣的優先級（weight），除非用戶指定。對于具有優先級區別的路徑分組，工具會在出現修復沖突的時候，使用優先級進行解沖突（conflict）

所以這里會衍生出一個新的問題，譬如下圖：對于上述路徑，F(xiàn)F2會在同一個clock domain下有兩個路徑，F(xiàn)F1->FF2和SRAM1->FF2，如果此時有下列情景：

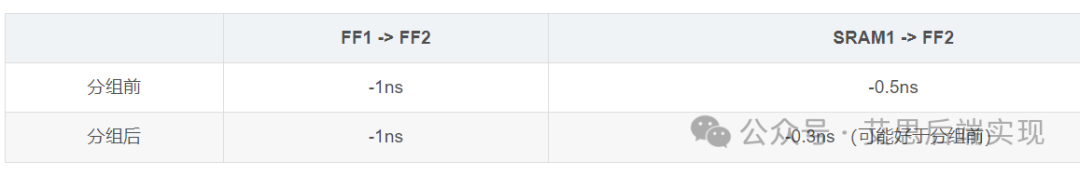

• FF1-> FF2 violation -1ns

• SRAM1-> FF2 violation -0.5ns

基于WNS理論，由于-1ns的存在，這個時候工具就不會去做SRAM1->FF2的timing修復。但是用戶可能更為關注的是SRAM1->FF2的violation，所以通常的做法就是使用group_path進行再次分組，譬如：

group_path -name GRP1 -from FF1 -to FF2
group_path -name GRP2 -from SRAM1 -to FF2

這樣就會產生兩個平行的組，工具都可以看到他們的TNS，所以大概率的結果會是下面的結果：

這個做法很常用，并且對S家的流程也很有好用，但是這里提高SRAM->FF2的代價是跳過了FF1->FF2優化，也就是說整個數據庫的WNS（-1ns）并沒有發生變化。
但是最近使用了invs后，對invs的分組理論進行了學習和理解，發現了一個新思路，很有趣。

invs 路徑分組（path group）的新思路

C家的R2G流程，基本還是沿用了S家的時序分析基本理論，基于SDC是標準的時序約束交付數據，C家嚴格遵循，除過一些貓叫咪的名詞差異（leading/tailing等），核心的理論是完全一樣的。PS：這里要給C家點贊，確實S家在前端和中端的統治地位不容撼動，打不過我就加入，這個也是順應當下的商業策略的。近似的，C家的時序路徑的優化也是基于path group的WNS的，WNS優先級大于TNS。

傳統路徑分組（path group）的挑戰

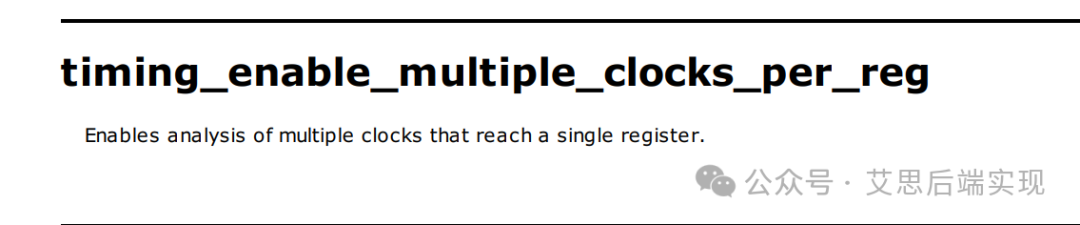

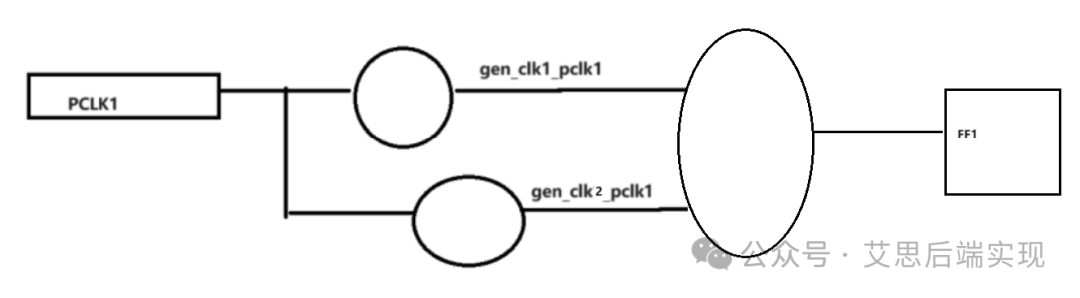

在讀入SDC后，某些FF會繼承一個或者多個clock domain的屬性，這種比較常見，相應的描述可以參見S家的這個變量這個變量默認是true，也就是說無論是S家還是C家，對于這種一個FF上有多個clock的情形默認是可以直接支持的，這樣也對RTL/SDC的設計提供了盡量大的寬容度，一個圖例如下：譬如這里的FF1，就會有兩個clock到達：gen_clk1_pclk1和gen_clk2_pclk1，按照傳統S家的路徑分組理論，F(xiàn)F1會被分別歸入到gen_clk1_pclk1和gen_clk2_pclk1兩個分組，按照默認方式，下面的path就有可能形成一個沖突（conflict）

 FF0 -> FF1  vs FF2-> FF1

S家的工具默認的行為就是對每一個組進行修復，組合組之間不做一致性合并，如果在FF0->FF1和徑FF2->FF1的數據路徑優化發生分歧（conflict），如果兩個path’ group優先級恰巧又一樣，S家的工具只能確保一個結果會好一點，這是因?yàn)椋?span style="font-weight:bolder;">數據路徑的修復在同一時間只能關注一個數據分組（path group）這個情形在設計中非常常見，如果使用了傳統分組，一個風險就是：**同樣重要的時序很有可能不會同時被工具優化到最好。**所以，在借鑒了S家的分組方式，C家提出了自己的分組方式思想：基礎路徑分組（BPG：BasicPathGroup）

BasicPathGroup （BPG）的理論和特點

基于上述傳統路徑分組的優劣勢，C家提出了一個新的思路：在傳統路徑分組的基礎上，疊加一層新馬甲（wrapper）：BasicPathGroup （BPG）。通過BPG這個wrapper，可以較好的解決傳統路徑分組的短板。這里看一下S家的時序分析理論，任何工具對時序質量的統計都是基于終點的（endpoint，EP），這個是所有STA工具評判時序質量的統計基礎。但是由于時鐘交疊（clock domain overlap）的情景，會導致在一個EP，產生多個report_timing的結果（multi path group per FF），同時也會讓place_opt的引擎遇到類似的局面：一個單一FF，會同時出現多個path group的分組。與其繼續深耕，不如化繁從簡（PS：這個確實是C家長期堅持的一個策略：簡單就是美好），使用BPG，破除傳統的基于clock domain的路徑分組（path group），讓每個EP回歸到原本應該就應該有的形態：獨一性。使用BGP的方式，在上述情境下，F(xiàn)F1只會歸為一個path group，這樣就可以緩解傳統路徑分組的沖突（conflict）困擾。默認invs流程，會使用BPG的方式進行分組，這里會有兩類明確的組：

• reg2reg：沿觸發時序邏輯到沿觸發時序邏輯

• reg2cgate：沿觸發時序邏輯到電平觸發的時序邏輯

除過上述兩個組，其余所有未被覆蓋的組都被工具稱作default。所以，一個數據庫，在invs里邊的默認BGP的加持下會有這樣的情形：

all = reg2reg + reg2cgate + default

當然，這里邊并非說明：all 就等于設計里邊的reg + cgate的數量總和，這是因?yàn)椋喝绻愕脑O(shè)計里邊有了IO 時序約束，那么大概率會有IN2REG或者REG2OUT的類型，這樣：all >= reg_count + cgate_count。默認，在同為Effort High的路徑分組下，invs給出了自己的權重配比：reg2reg > reg2cgtage > default采用的BGP分組：invs工具無論在何種情形下， 每一個reg，cgate都只有唯一的最高優先級的主分組，這個會給基于TNS修復方式的place 引擎解放了手腳，大大提升了修復結果。當然，如果用戶自己明確知道數據庫里邊有IO的時序路徑，并且需要關注，也可以使用下列命令進行配置，

createBasicPathGroups -expanded

設計里邊的組會有下面的加總公式：

all = default + reg2reg + reg2cgate + in2reg + reg2out + in2out

invs也會配置一個合理的默認優先級，具體如下：

reg2reg > reg2cgate > default > [in2out | reg2out | in2reg]

C家這里的默認處理還是很合理的。這個也符合用戶的常規需求。使用BGP模式的時候，在optDesign的過程中，工具會根據系統情形，對 reg2reg、reg2cgate 等組進行逐個優化，基于每個BGP分組，對于所有隸屬于High Effort path group的最差的TNS group進行優化： optDesign always work on worst(TNS_grp_1 … TNS_grp_n)'s group每個組的WNS的EP進行優化的原則是：無論這個EP屬于那個clock domain，invs只會去做到這個EP最差的路徑優化這個方式，在multi-clock per FF情形，或者復雜fanin的timing path的情形，是可以得到更好的優化結果，因?yàn)樵谕粫r(shí)間的優化是絕對專注的，不會有其他的同優先級的path group的path出現。所以，在默認情況下，invs就會得到不差于傳統path group分組方式的結果。
C家通過BGP的wrapper，巧妙的處理了復雜數據路徑優化種的沖突問題，讓工具可以更為專一的進行優化，而不是把精力浪費在了仲裁（arbiter）和path group反復迭代（iteration）上。

usefulSkew + BGP：時序修復的雙殺

眾所周知，invs里邊有很強大的usefulSkew技能，此技能貫穿了auto-place，CTS和auto-route等階段（PS：這里要注意，usefulSkew只是追加，不能替代原有的三大引擎）。如果當使用BGP后，每個EP都有了獨一的最高優先級的path group，這樣invs在調節usefulSkew上的計算量（compute consume）會大幅降低。因?yàn)槊恳粋€(gè)path的skew調節，都需要工具去評估這個path原有的margin才能做出判斷，如果一個EP分屬于不同的組（但是是同優先級的組），每個組在這個EP的slack形態大概率不一致，工具需要數倍的計算時間和依賴考量（dependency），互相牽制，工具只能選擇在那個修復瞬間的最優解，但是，隨著path group被不斷被輪詢修復（repair iteration），上一次的usefule的修復方式，可能已經過時（out-of-date），這樣數據就會形成相互牽制，類似一個狀態機（SM），但是它無法自收斂，最終隨著data path optimization的圈數達到極限（iteration limit），數據的狀態就有點中間態的意味，不太會達到一個好的收斂度。擁有了BGP的usefulSkew，就像插上了翅膀的馬達，由于依賴度的大幅度降低，可以專注clock skew的調優工作，這個時候才能把usefulSkew的性能徹底釋放出來。和所有的工具命令一樣，BGP也不是完全絲滑，譬如：由于可讀性和命令一致性的原因，針對BGP，invs也在report_timing的命令里邊做了一些變通處理，這個后續會講到。未完待續 (To be continued ) …

【敲黑板劃重點】

path group是data path optimization的數據分類基石，理解其中的理論可以有助于優化命令和設計流程。
