在使用靜態時序分析工具的時候，通常會遇到case analysis的情形，但是由于時序分析工具的靜態分析屬性，工具會自動傳播case value，常規的時序分析命令不能很好的表達case value的形態，這里介紹一種比較簡潔的方法來處理這類情形，閑言少敘，ICer GO！

case value的配置和傳播（propagation ）

靜態時序分析工具對于SDC里邊的case analysis配置（set_case_analysis）會進行靜態傳播：

• 組合邏輯：Z <= A * B （與門）
• 如果A==0，B沒有case，則Z=0，case 傳播
• 如果A==1，B沒有case，則Z不確定，case 不傳播
• 時序邏輯：Q <= CP_edge * D
• 由于Q是一個CP的edge來傳遞D，并非直接的靜態傳播，所以無論CP/D被配置成何種case，都不會傳播到Q上。

基于上述原理，工具在對SDC進行分析的時候，會先把SDC里的case analysis進行傳播分析，而后會得到每一個被確定的case value，用戶可以使用使用下面兩種方法獲得設計中的case value （這里以S家的工具為例）

• report_case_analysis -all: 獲得數據庫中所有被施加（case analysis或者靜態傳播）的pin 和對應的case value
• get_attribute [get_pin $pin] case_value: 獲得制定pin （$pin）上的case value

case value對于report_timing的影響

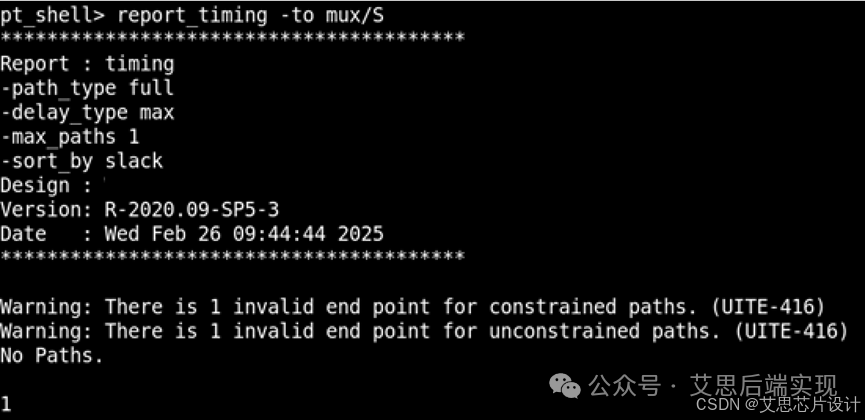

但是，基于靜態時序分析的原理，如果一個pin具了case value的屬性（0/1/rise/fall etc.），那么它就不具備時序傳播的屬性了。簡言之就是：case value會把timing arc的傳播結果所復寫，這樣會導致常規的時序分析命令沒法去報告具備case value上的路徑信息了（PS：這個也也符合常理，你都擁有靜態的case value了，那么時序分析也就沒有意義了）。如果用戶嘗試去報告這樣一個節點，通常會遇到下面的No paths的情形：

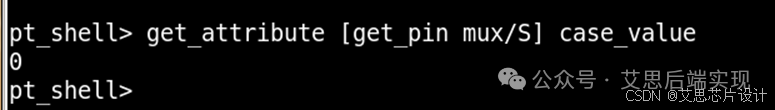

這個是因?yàn)镋P上的常值導致的：

分析case value傳播（propagation ）的正確方式

但是對于某些情形，用戶對pin上的case value有了疑問，這個時候就需要去查驗這個pin上的case 的傳播源頭（propagation source），用戶就需要跳脫傳統的report_timing指令，而換為使用下面的方法進行追溯了

面對case_analysis的定義，由于芯片的規模越來越大，在不同模式下，工具需要通過當前模式下的SDC對整個設計的case_analysis進行演算，從而讓可以確定的常數進行全芯片傳播，這樣才能達到靜態分析芯片的目的。
對于需要當前數據庫中的某一個點的case value來源的需求，通常常值傳播是不能使用report_timing來報告路徑的，

• all_fanin -trace_arc enabled -to $input_pin：剔除case analysis影響下，返回所有enabled fanin 信息的一個集合
• report_transitive_fanin -to $input_pin -trace_arc enabled：剔除case analysis影響下，返回enabled fanin 傳播路徑的細節

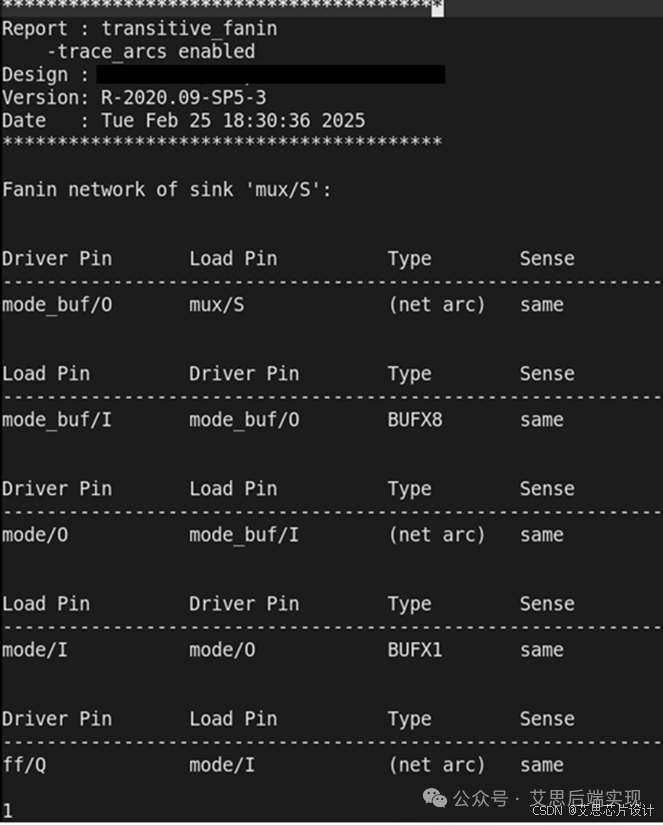

  如果是為了追溯case value的傳播路徑，這里推薦使用第二個命令，示例如下：

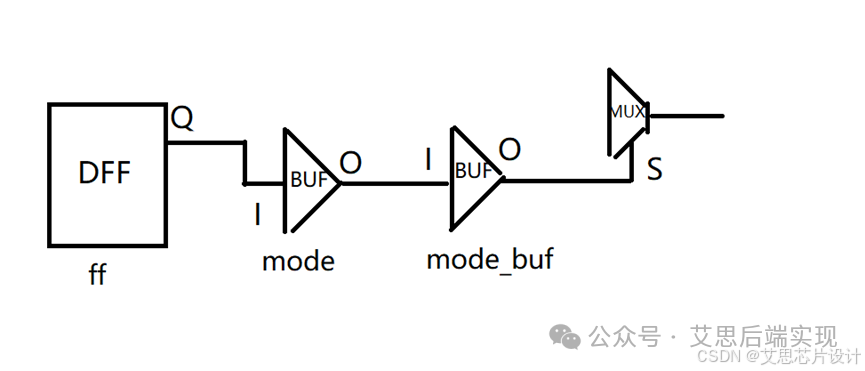

  對應的transitive類似下圖：

當然，PT默認的報告只是打印了case的傳播路徑，但還不是很明顯的看到case的傳播影響，這里使用一個proc就可以生成下列的一個對用戶更為友好的報告：

從上圖可看到，這個case的源頭是來自于：mode/O的這個case，具體到transitive連接如下圖所示：

所以可以看到，PT提供了這個命令可以很好的trace case value的傳播，從而抵達實際驅動ff節點，對于用戶分析case value提供了跟多的選項，當然，proc的作用也是可以讓每個節點的case value直接輸出到report里邊，這樣就可以很好的去判斷case 的傳播路徑。
類似的，除過查看扇入fanin，PT也有提供扇出fanout的類似如下命令：

• all_fanout -trace_arc enabled -from $output_pin：剔除case analysis影響下，返回所有enabled fanout 信息的一個集合
• report_transitive_fanout -from $output_pin -trace_arc enabled：剔除case analysis影響下，返回enabled fanout 傳播路徑的細節

PS：具體PT的proc腳本會上傳到星球，請各位按需取拿

【敲黑板劃重點】

在大型芯片里邊的case 傳播會非常的復雜，很多時候不是很好分析，利用PT的命令結合自研proc，可以很好的追溯出case value的傳播路徑，以前可能需要用verdi查看的問題，從現在開始，就可以使用靜態工具進行高效分析了
