摘要

當客戶要求穩壓器BOM中的所有器件（包括控制器、功率級和磁元件）都有多個供應來源時，統一封裝策略能夠滿足要求。然而，ADI公司并未參與價格戰，而是開發了耦合電感IP來顯著提升系統性能，從而為客戶提供更高的系統價值。

引言

數據中心、人工智能(AI)和通信領域的許多應用使用輸入電壓為12 V的多相降壓穩壓器。圖1(a)顯示了常規8相降壓轉換器，其中分立電感(DL)排成一行，間距為業界典型的8.3 mm/相。圖1(b)顯示了采用相同布局的替代解決方案，其中分立磁元件被替換為兩個4相耦合電感(CL)。

需要思考的是，客戶為什么會選擇這個替代方案？而 ADI 開發這套獨特解決方案背后的動機又是什么，僅僅是為了與眾不同嗎？答案是CL的品質因數(FOM)顯著增加，可以根據客戶的不同優先級進行調整。統一封裝(CF)策略意味著所有器件的占用空間都相同。所以，當解決方案尺寸相同時，優化的重點將放在提高效率上。

對于DL和CL，應考慮它們的基本原理和主要區別。常規降壓轉換器各相的電流紋波可由公式1求出，其中占空比為D = VO/VIN，VO為輸出電壓，VIN為輸入電壓，L為電感值，F(xiàn)s為開關頻率。

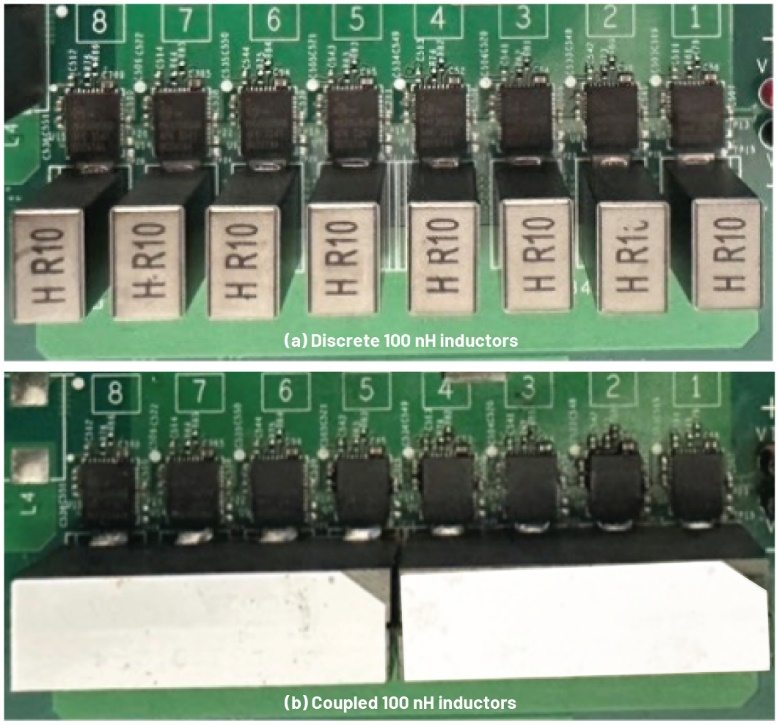

圖1.8相降壓穩壓器，間距為8.3 mm/相，帶有分立電感和兩個4相耦合電感。

或者，漏感為L(zhǎng)k且互感為L(zhǎng)m的耦合電感中的電流紋波可表示為公式2。1 FOM用公式3表示，其中Nph為耦合相數，ρ為耦合系數（公式4），j為運行指數，定義了占空比的適用區間（公式5）。

通過比較公式1和公式2可知，F(xiàn)OM是主要區分因素，展現了CL在電流紋波消除方面要優于DL。FOM的值取決于多個因素，而在CL中，F(xiàn)OM值通?？梢院艽?，意味著性能大幅提升。不過，單靠FOM優勢本身，并不能保證很大的性能差異。系統必須根據所需的優先級，有意識地利用增加的FOM所帶來的優勢。

CL優化

從VIN = 12 V至VO = 1 V參考設計開始，其中DL = 100 nH提供了基線性能，針對耦合系數Lm/Lk的幾個實際合理的值，繪制了Nph = 4構建模塊的CL FOM，如圖2所示。紅色曲線Lm/Lk = 0表示分立電感的FOM = 1基線。這里的目標是保持相同的瞬態性能和相同的輸出電容槽Co，因此為CL泄漏選擇了相同的100 nH值。如文章“解決耦合電感中的磁芯損耗問題”2和視頻“耦合電感的基礎知識和優勢”1所示，并且在圖2中可以清楚看到，理想情況下，Lm值應盡可能高，使耦合系數最大化（公式4），從而增加FOM。在給定尺寸（h = 12 mm，相位間距8.3 mm/ph）下，合理的Lm = 260 nH可通過極其保守的Isat = 25 A實現，這與允許的相位間電流不平衡有關。請注意，CL的負載能力由Lk的Isat定義，在該CL設計中，Isat為每相>100 A（105°C時），超過DL Isat額定值。

12 V至1 V應用對應的占空比范圍約為D~0.083。對于保守的Lm/Lk = 2.6，圖2中的FOM > 2.5，表明CL中的Fs可輕松降低二分之一，以保持較低的電流紋波。由于與開關頻率成比例的幾種損耗將降低，因此這應該能顯著提高效率。

增加Lm通常有利于減少電流紋波，但圖3表明Lm = 260 nH能夠?qū)崿F(xiàn)大部分電流紋波消除的好處，且不會出現回報遞減的情況（回報遞減是指進一步增加Lm帶來的改善非常有限）。

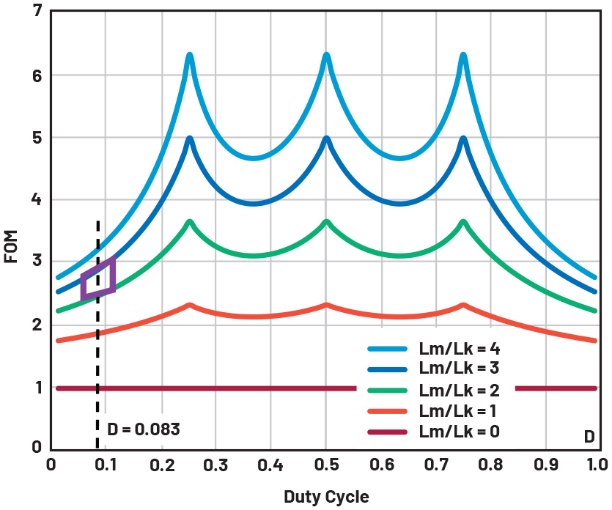

圖2.針對一些不同Lm/Lk值，4相CL的FOM與占空比D的函數關系。突出顯示了目標區域。

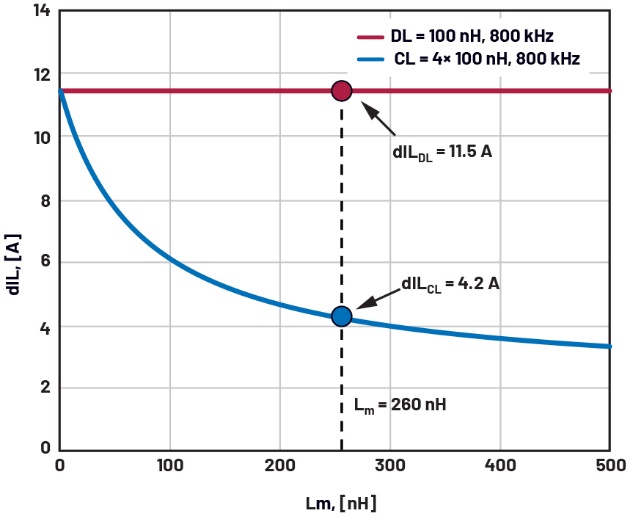

圖3.VIN = 12 V、VO = 1 V且Fs = 800 kHz條件下，DL = 100 nH和CL = 4× 100 nH時的電流紋波與Lm的函數關系。

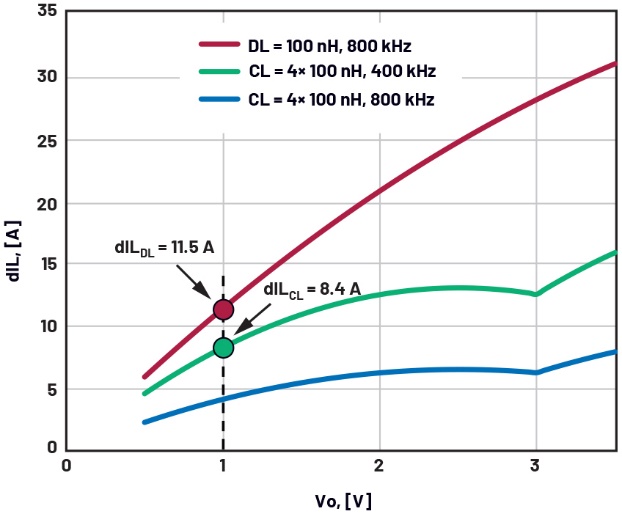

圖4.VIN = 12 V條件下，DL = 100 nH (800 kHz)和CL = 4× 100 nH (800 kHz, 400 kHz)時的電流紋波與VO的函數關系。

圖4繪制了相應的電流紋波，比較了VIN = 12 V和Fs = 800 kHz條件下的基線設計DL = 100 nH與建議的四相CL = 4× 100 nH (Lm = 260 nH)。顯然，CL解決方案可以在Fs = 400 kHz時而不是800 kHz時運行，并且與800 kHz條件下的DL = 100 nH相比，仍具有較小的電流紋波。峰峰值紋波較小，意味著所有電路波形的均方根值也會較小，包含傳導損耗。主要的效率提升將來自于Fs減少二分之一，意味著開關損耗、FET體二極管的死區時間損耗、反向恢復、柵極驅動損耗等將大幅減少。請注意，最顯著的效率改進將出現在輕載條件下，此時交流損耗更為明顯。然而，一些損耗（例如開關轉換過程中的電壓和電流重疊）與負載電流成比例，因此效率提升在滿載時也將顯而易見。

開發的4× 100 nH耦合電感如圖5所示。請注意，引腳布置符合DL占用空間要求，兼容多個來源和替代方案。

圖5.開發的CL = 4× 100 nH，33.5 mm × 10 mm × 12 mm。

實驗結果

四相降壓轉換器的瞬態性能如圖6所示，比較了8相DL = 100 nH (600 kHz)和2× CL = 4× 100 nH (400 kHz)的波形。正如預期的那樣，相同的電流擺率和相同的輸出電容導致瞬態性能相似。由于一個相位的占空比瞬態變化會導致所有相位電流同時變化，因此耦合相位能夠有效增加反饋環路的相位裕量，再加上多相拓?fù)?，能夠緩解因CL開關頻率降低而造成的潛在反饋帶寬降低。

圖7顯示了不同開關頻率下的相應效率比較，其中虛線表示DL，實線表示CL。在高開關頻率下，CL和DL的電流紋波都不顯著，因此效率相似。但由于CL具有明顯的電流紋波優勢，所以降低CL的Fs會令整體損耗大幅減少，且電流紋波增加不會對其造成太大的影響。DL解決方案的效率也隨著Fs的降低而提高，但速度會越來越慢，因?yàn)檫^(guò)大的電流紋波會使波形的均方根值變差，并導致磁芯損耗和ACR損耗呈非線性增加。因此，與DL相比，CL具有明顯的效率優勢：峰值時為1%，滿載時為0.5%。相關熱性能也有所改善。

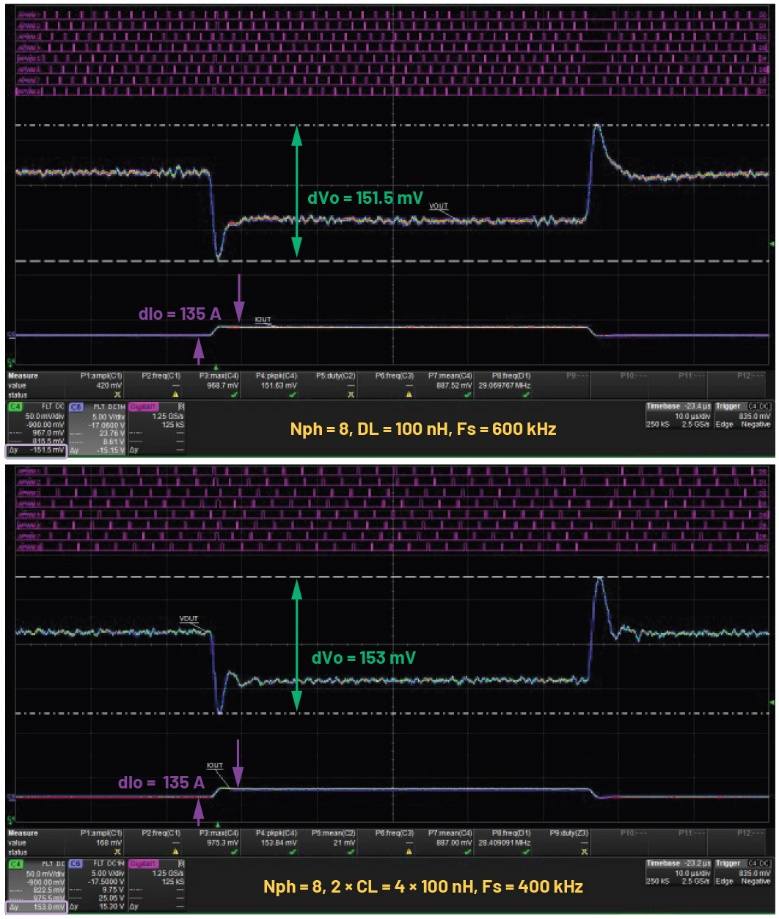

圖6.135 A負載階躍下，VIN = 12 V、VO = 0.9 V時，8相DL = 100 nH (600 kHz)和2× CL = 4× 100 nH (400 kHz)的瞬態性能。電路板相同，Co相同，條件相同。

圖7.8相DL = 100 nH（虛線）和采用統一封裝策略的2× CL = 4× 100 nH（實線）設計的測量效率比較，VIN = 12 V，VO = 0.9 V。

結論

根據統一封裝(CF)策略，用于替代分立電感的CL解決方案在設計時采用相同的占用空間和總體尺寸，可作為12 V至~1 V應用的4相構建模塊。通過利用CL的優勢，效率得到顯著提升，同時保留了瞬態性能。實驗結果證實了基于FOM的設計和優化策略。

已實現的整體性能提升說明了ADI IP在耦合電感方面的優勢。
