2025年11月19日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于安森美NCP1341、NTMFS6B03N、NCP4305芯片以及英飛凌（Infineon）IPA60R165CP的65W電源適配器方案。

圖示1-大聯大友尚基于onsemi和Infineon產品的電源適配器方案的展示板圖

在筆記本電腦、平板電腦及工業設備等場景中，電源適配器作為能量轉換的關鍵樞紐，其性能直接決定了設備的電池壽命、發熱控制與運行穩定性。傳統方案常面臨“高性能則高功耗”、“低功耗則性能受限”的矛盾，而新一代技術通過架構革新與優化，正逐步突破這一瓶頸。大聯大友尚基于onsemi NCP1341、NTMFS6B03N、NCP4305芯片以及InfineonIPA60R165CP推出的電源適配器方案，不僅在功率密度與轉換效率上實現有效提升，更通過優化動態響應與輕載效率，為設備提供穩定、高效的能源支持。

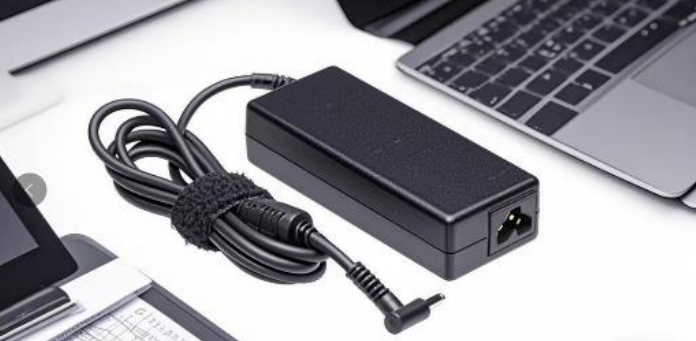

圖示2-大聯大友尚基于onsemi和Infineon產品的電源適配器方案的場景應用圖

本方案采用的NCP1341是一款高度集成的準諧振反激式控制器，專為設計高性能離線功率轉換器量身打造。它集成有源X2電容器放電功能，可將空載功耗降低至30mW以下，極大地提升電源適配器在待機狀態下的能效表現。

NCP1341具備的準諧振電流模式反激級功能具有專屬的谷值鎖定電路，確保了穩定的谷開關。此系統可在低至第六個谷值的情況下運行，并自動轉換為頻率折返模式，從而有效減少輕負載條件下的開關損耗。并且隨著負載的持續降低，控制器進入Quiet Skip?模式，在高效管理電源的同時，將聲學噪聲降至最低。對于需要高瞬態負載能力的系統，NCP1341的功率偏移模式（PEM）可將控制器轉換為連續傳導模式（CCM），使峰值瞬態功率高達標稱負載功率的2倍。

本方案二次側同步整流（SR）采用NCP4305來優化并搭配NTMFS6B03N MOSFET使用。其中，NCP4305具備精確零電流關斷和12ns關斷功能，從電流感測到驅動器的延遲極小，確保準諧振模式下的最佳SR傳導周期。此外，NCP4305的超快關斷功能和輕負載檢測（LLD）功能，進一步提升了電源在輕載及空載時的性能。

此外，方案還采用Infineon IPA60R165CPMOSFET，以進一步降低開關損耗，支持更高功率密度設計。

圖示3-大聯大友尚基于onsemi和Infineon產品的電源適配器方案的方塊圖

本方案采用準諧振反激與控制技術，有效降低空載功耗。其谷底切換與功率偏移模式可實現兩倍標稱功率輸出，并集成同步整流與輕載檢測，有效兼顧高能效與低噪聲，適用于筆記本、平板及工業設備，助力實現更綠色、穩定的電源管理。

核心技術優勢：

帶有源輸入的高壓?jiǎn)?dòng)電路：

?濾波電容放電和失效；

?待機功率降低檢測。

?谷值切換至第六谷值：谷值鎖定，運行穩定；

?最小25kHz的頻率折返：頻率鉗位；

?Quiet Skip?操作實現最高性能：包括輕載和空載；

?空載時電流消耗最小化：功率低于30mW；

?頻率抖動降低EMI干擾；

?可調最大頻率鉗位；

?嚴重故障條件下的故障輸入（NTC）：兼容（鎖存和自動恢復選項）；

?可調最大頻率鉗位。

方案規格：

?輸入電壓：85Vac-265Vac；

?輸出電壓：19Vdc；

?輸出功率：65W；

?標稱電流：3.42A；

?空載待機：＜30mW。
