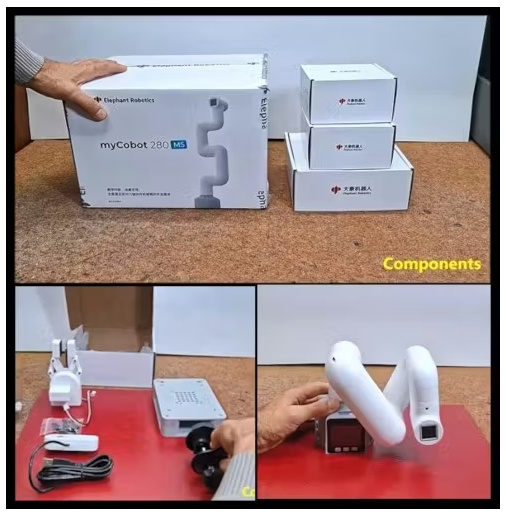

今天我收到了一個包裹，里面有幾件大象機器人公司的產品。貨物包裝良好，運輸過程中不受機械沖擊。該包裝包含myCobot 280 M5機械臂，myCobot相機法蘭2.0和myCobot自適應夾具。還有一個g形底座2.0，用于將機器人手臂連接到底座上。

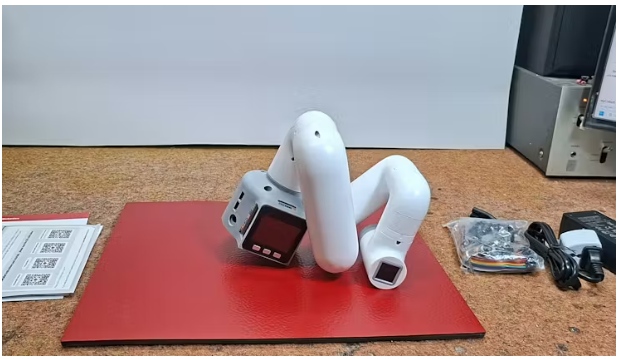

該套件的主要部件是機械臂。Тhe盒子中包含機械臂、電源、USB電纜和連接外部模塊的電線。也有基本的說明，證書和鏈接。從第一眼看，它顯然是堅固的和高質量的，我將稍后檢查它的功能。

MyCobot 280是6自由度協作機器人(Cobot)，重量為850克，有效載荷為250克，有效工作半徑為280毫米。它體積小，但功能強大?？蛇m應科研、教育、智能家居、商業研究等多種應用場景。顧名思義，這款機型的特點是m5堆疊，有三個按鈕以及大量的輸入/輸出端口和引腳，用于控制額外的外部設備。它支持多種編程語言，如Python， c++, Arduino， c#等，以及Windows， Android， Mac OSX和Linux平臺。機械臂整體結構簡潔時尚，包含6臺高性能伺服電機，響應快，慣性小，旋轉平穩。

在我開始描述我的自定義項目之前，我想描述一種簡單的“拖動教學”方法。拖拽教學是一種直觀的方法，用于編程機器人手臂的運動，特別是在協作機器人和專門的工業機器人中常見。操作員不需要使用復雜的代碼，而是直接抓住機器人手臂，引導它沿著想要的路徑運動。然后，機器人可以在正常運行速度下高精度地再現記錄的路徑。通過這種方式，我們可以最容易地捕捉到這個機械臂的性能，比如運動的準確性、速度和平穩性。

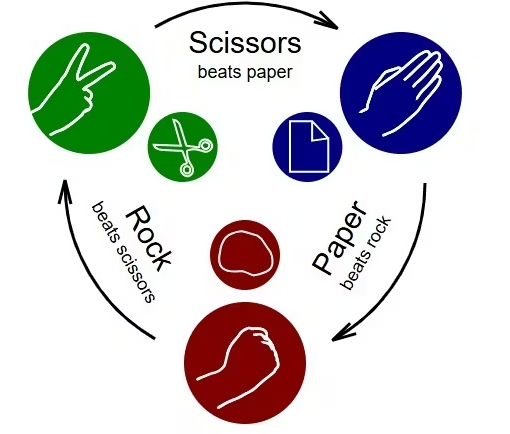

以下是對主要項目的描述，該項目將展示所有三個組件的功能：機械臂、相機和抓手。所以我決定開發一個著名的“石頭剪刀布”游戲的版本，在這個游戲中，每個玩家同時用伸出的手在三種形狀中做出一種——石頭、布和剪刀。

在特定的時刻，將顯示在顯示器上，并通過音頻信號，人類和機器人將顯示三種形狀中的一種，然后，根據游戲規則，宣布獲勝者。讓我強調一下，機器人完全隨機地生成一個形狀，并且在它接收到人類顯示的形狀信息的同時。

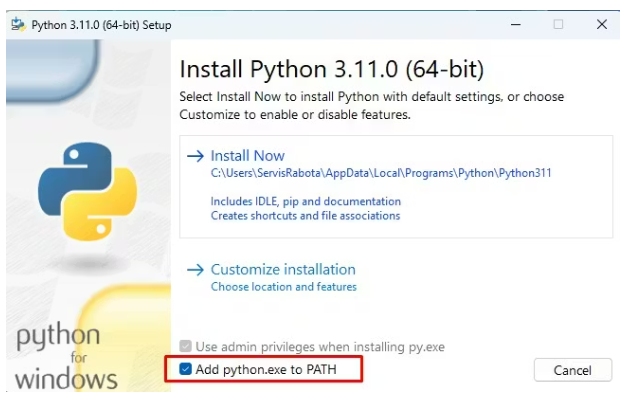

讓我們從Python部分開始。在這里，我們使用myCobot Camera法蘭2.0，它通過USB電纜連接到PC。在Win10和Win11操作系統下，攝像頭會自動安裝。首先，應該在PC上安裝具有適當支持(庫)的Python環境。Python版本3.11是從給定的鏈接安裝的，在安裝過程中應該選中“Add Python to PATH”選項。

Python程序可以使用多個工具來執行給定的任務。首先，我用OpenCV庫創建了一個代碼，但是確定手的形狀的能力相對較弱。然后我用TensorFlow平臺創建了一個運行良好的代碼，但是整個安裝過程非常復雜。最后，我找到了使用b谷歌的MediaPipe框架的最簡單但功能強大的解決方案。

需要在CMD(命令提示符)中依次運行以下兩行來安裝多個組件：

Python -m PIP install——upgrade PIP

Python -m PIP install "mediapipe==0.10.20

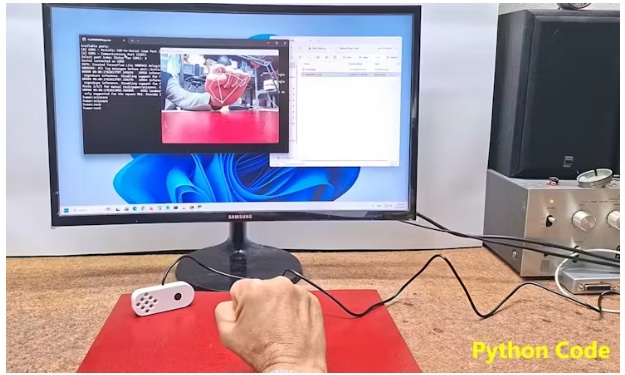

在本文的末尾，給出了名為“MediaPIPE_Code”的Python代碼。我們只需要啟動這個Python腳本，并在cmd窗口中選擇安裝M5Stack微控制器的串行端口。在我的例子中，它是COM17(意味著選項1)?，F(xiàn)在出現了一個帶有攝像機的窗口，現在我們需要在攝像機前顯示適當?shù)男螤?。正如你所看到的，這個程序可以非常準確地檢測這三種形狀。在命令窗口中，可以看到發送到串口的結果。

接下來是Arduino部分，這部分要復雜得多，所以我將嘗試詳細解釋安裝方法。首先，讓我們?cè)贏rduino IDE中安裝專門用于此M5Stack微控制器的支持。

接下來，我們需要安裝支持庫。

進入Sketch——> Include Library——> Manage Library，在搜索框中輸入M5Stack。我將安裝M5Stack庫0.4.5版本

以同樣的方式安裝“MyCobotBasic”庫。

現在我們將做一些簡單的測試來檢查機械臂和PC之間的通信，以及庫的功能。在Arduino中，我們選擇適當?shù)亩丝?在我的情況下是COM17)并上傳名為“First communication TEST”的代碼。

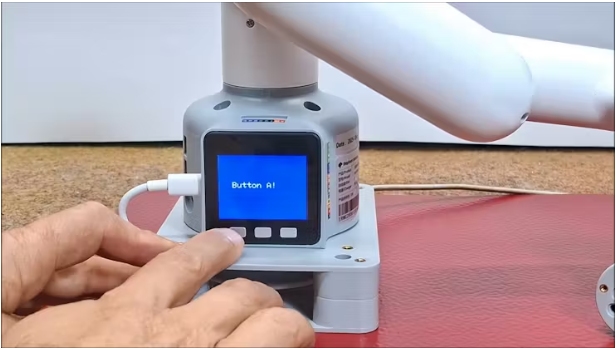

在這個階段，不需要連接12V電源。如果一切正常，M5Stack顯示器上將顯示某些信息。我們還可以測試按鈕的功能。

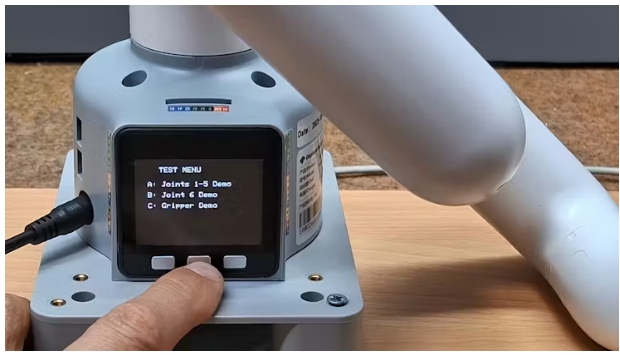

接下來，我們連接12v電源和夾具，并上傳以下代碼，命名為“系統測試代碼”。此代碼首先將所有伺服(關節)設置為默認位置(0度)，然后逐一測試所有伺服電機以及抓手。

如果這部分也有效，那么我們就完成了測試，我們需要繼續執行特定任務，即石頭剪刀布互動游戲“人類vs機器人”。

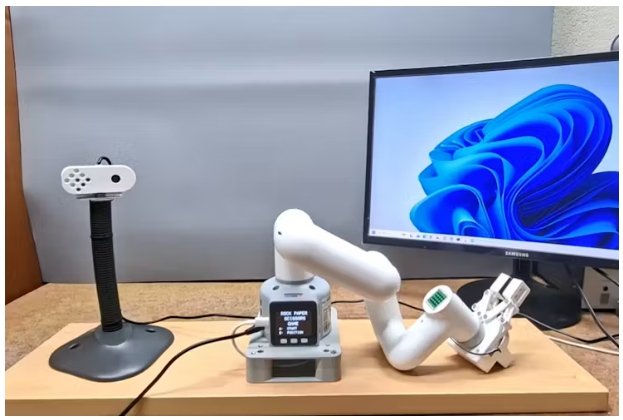

為此，我將機械臂固定在一個堅固的基礎上以保持穩定，并將相機放置在一個特殊的支架上，盡管我可以以某種方式將其直接安裝在機械臂上(例如，它可以直接安裝在夾具上方，但對于這個特定的項目，這是不可能的，因?yàn)橄鄼C(jī)和矩陣顯示器總是在相反的方向)。我這樣做是出于實際原因，為了保護相機在測試過程中不受不必要的手臂運動的影響，而且這種類型的安裝設備是通用的，可以用于其他項目。

因此，我們需要將myCobot Camera法蘭2.0攝像機連接到PC的USB端口并激活Python腳本。在M5Stack微控制器上，首先需要上傳名為“Rock_Paper_Scissors_Game”的代碼。

屏幕上顯示三個選項。開始時，手臂處于任意位置。現在我們按下B鍵，它會逐漸把手臂移到一個可以開始游戲的位置。當它穩定后，我們按下A鍵開始游戲?，F(xiàn)在機器人站直了，矩陣顯示亮起藍色，這表明游戲已經開始。與此同時，倒計時3,2,1開始，之后我們必須在鏡頭前用手展示一定的形狀。

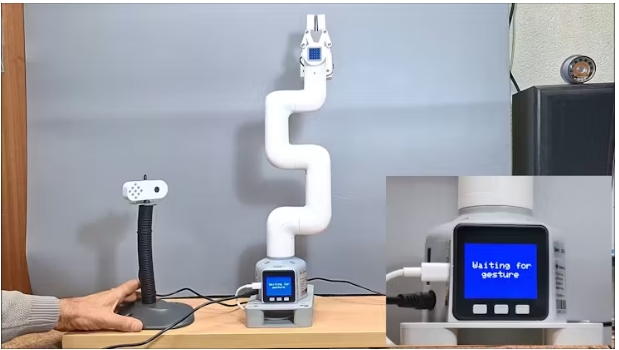

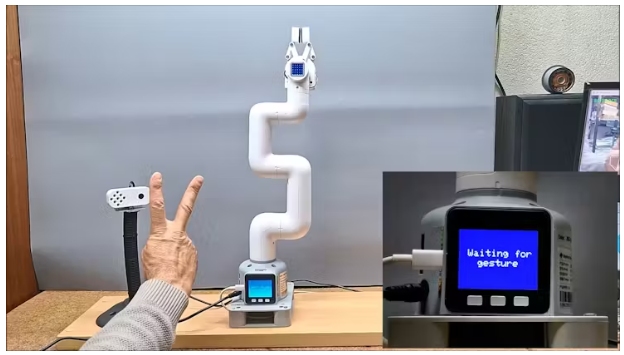

在人類顯示出一個形狀之前，機器人會靜止不動，等待人類提供數據。

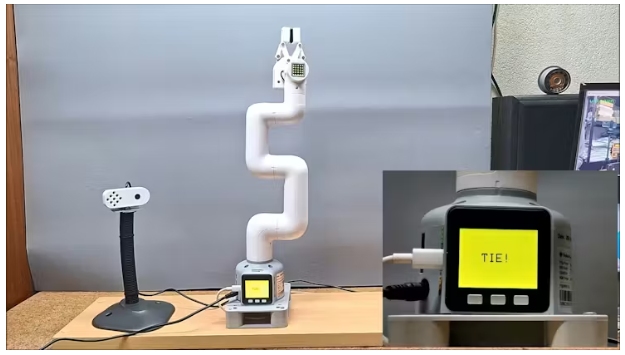

在接收到這些數據后，機器人立即隨機生成石頭、布或剪刀這三個字符中的一個。重復一下，石頭是一個封閉的抓手，紙是一個開放的抓手，剪刀是一個開閉的抓手動畫。當兩名球員都顯示自己的形狀時，它會顯示在顯示屏上，上半部分為人類，下半部分為機器人。現在決定了獲勝者，如果機器人獲勝，則TFT顯示屏上的綠色表面上出現“我贏了”的信息，上面的矩陣顯示屏也亮起綠色，機器人向后傾斜。如果男子獲勝，TFT顯示屏的紅色背景上會顯示“你贏了”的信息，上面的矩陣顯示屏亮起紅色，機器人身體前傾，即鞠躬。如果結果是平局，TFT顯示屏上的黃色背景上會顯示“平局”字樣，上面的矩陣顯示屏?xí)疗瘘S色，機器人會左右移動。

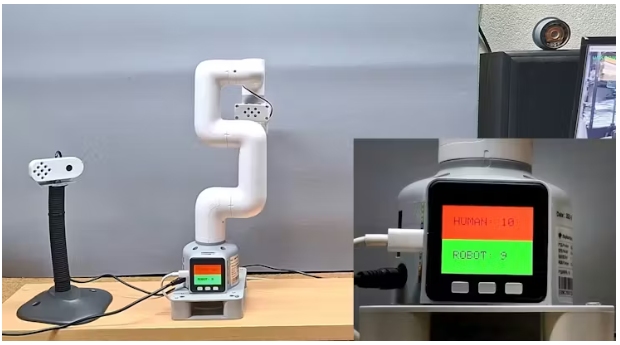

游戲始終伴隨著適當?shù)囊纛l效果。在此之后，游戲結束，機器人返回到“準備玩的位置”。“C”鍵具有在游戲任何時刻顯示總分的功能。按下該鍵，顯示比分，兩秒后自動消失。

最后是簡短的結論。這個項目展示了一個完整的人與機器人之間的互動游戲-經典的石頭剪刀布-使用MyCobot 280 M5機械臂。該機器人通過Python + MediaPipe視覺系統識別人類手勢，并通過實時動作、LED反饋、聲音和顯示在M5Stack TFT顯示屏上的屏幕結果做出響應。它是硬件控制、人工智能手勢檢測和嵌入式編程的完美結合。
