你有沒有想過，停車傳感器、障礙物探測機器人，甚至是自動水龍頭等日常設備是如何如此準確地測量距離的?我想探索同樣的想法，但使用FPGA來實現，其中一切都發生在硬件邏輯層面，而不是依賴于微控制器。這個項目就是這樣開始的。

我使用Basys 3 FPGA開發板和流行的HC-SR04超聲波傳感器構建了一個距離測量系統。目標很簡單：觸發超聲波傳感器，使用FPGA邏輯測量回波時間，并將其實時轉換為可讀距離。

但在FPGA上實現這一點帶來了有趣的挑戰。與Arduino不同的是，它沒有內置延遲函數或定時器——我們自己設計定時器硬件。我實現了:

?脈沖發生器發送10 μs的觸發信號

?使用Basys 3的100兆赫時鐘的回聲計時計數器

?一個有限狀態機(FSM)來控制工作流

?把時鐘周期換算成厘米的距離計算器

?7段顯示驅動器實時顯示測量距離

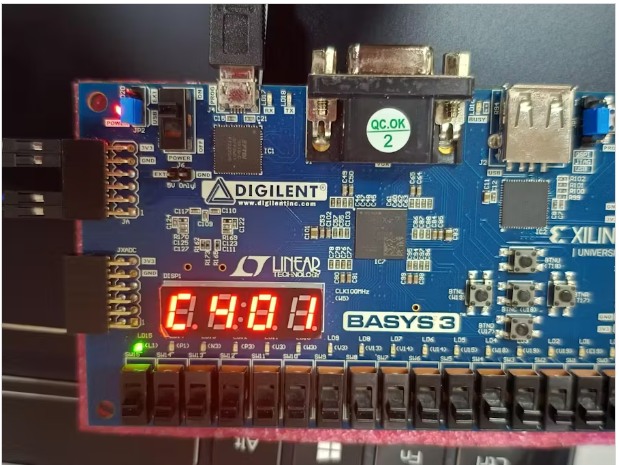

結果呢?一個完全硬件級的距離測量系統，以令人印象深刻的速度和精度輸出物體的距離。最令人滿意的時刻是看著7段顯示隨著物體的移動而瞬間更新。

這個項目讓我明白：

?超聲波傳感器是如何在信號層面工作的，

?如何在Verilog/VHDL中設計時序電路;

?FSMs如何有效地控制硬件操作，

?以及fpga與微控制器相比提供了多少控制和精度。

在未來的版本中，我計劃添加：

?過濾去噪;

?VGA圖形距離顯示，

?以及一個UART接口，將結果流式傳輸?shù)絇C機。

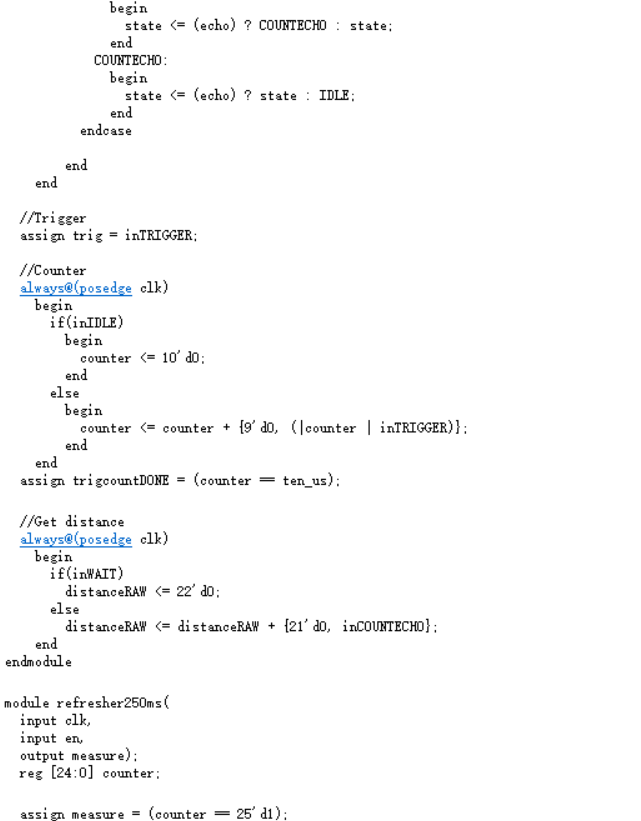

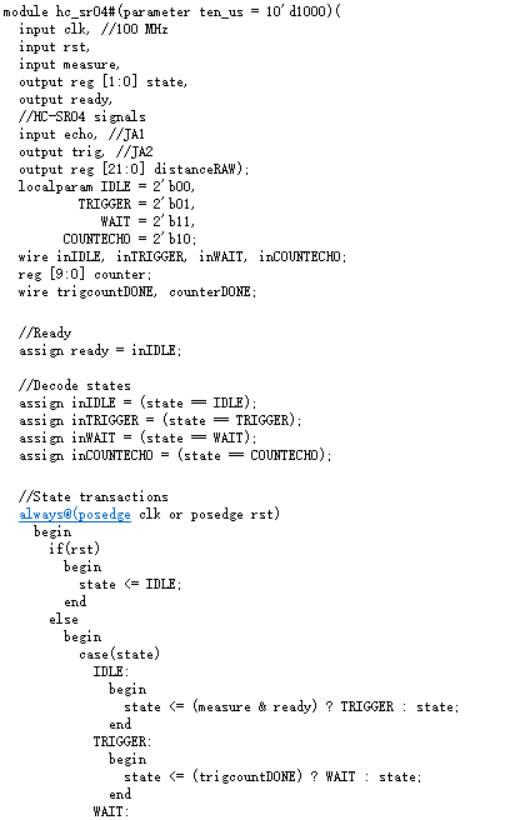

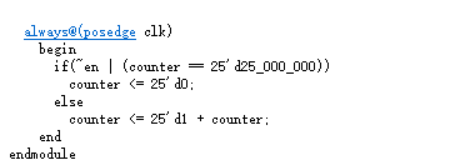

代碼
