語音接口已經成為與電子產品交互的最直觀的方式之一。然而，大多數語音識別系統依賴于云服務、互聯網接入和外部api。這會帶來延遲、隱私問題和持續的服務限制。如果你能建立一個完全離線的語音助手，直接在微控制器上運行呢?

在這個項目中，我們將ESP32變成一個完全由Edge Impulse驅動的獨立離線語音識別模塊。與基于互聯網的平臺不同，這種方法允許在ESP32的雙核240 MHz處理器上進行本地推理。結果是一個完全獨立的語音激活系統，能夠在不向云發送音頻的情況下識別喚醒詞和命令分類。

您將使用ESP32、INMP441 I2S麥克風、用于數據集訓練的Edge Impulse和直接通過Arduino IDE部署的輕量級神經網絡來構建嵌入式語音識別管道。到最后，您將擁有一個完整的語音助手，通過“開”，“關”等命令控制led，以及“馬文”等喚醒詞。

這是一個完整的工程級指南，適用于制造商，嵌入式開發人員和ML工程師，他們希望實際介紹基于邊緣的語音識別。

項目的特性

基于原始文檔，這個ESP32語音轉文本系統提供：

?完全離線語音識別

?自定義喚醒詞和命令檢測

?實時ML推理

?沒有云，沒有API調用，沒有網絡依賴

?低延遲(總計200-500 ms)

?低功率運行

?可擴展架構，支持更多命令

嵌入式機器學習、數字音頻捕獲和ESP32處理的結合使這成為一個緊湊但功能強大的邊緣計算演示。

INMP441由于其低噪聲，MEMS結構和數字I2S接口而被使用，使其成為音頻推理的理想選擇。

系統架構概述

?ESP32語音助理系統遵循這個工作流程

?音頻采集(INMP441→ESP32 I2S)

?預處理(MFCC或光譜特征)

?神經網絡推理(邊緣脈沖模型)

?喚醒詞決策邏輯

?命令的分類

?LED輸出執行

這種混合管道允許ESP32連續偵聽喚醒字，然后解釋后續命令。

步驟1：數據集收集

本項目使用谷歌Speech Commands V2數據集：本項目使用谷歌Speech Commands V2數據集

?噪音

?馬文(喚醒詞)

?開

?關

您還可以記錄自定義剪輯或擴展多語言數據。如文中所述，現實世界的準確性可以通過以下方式提高：

?多個揚聲器

?不同的口音

?各種背景條件

?與麥克風的距離不同

Edge Impulse接受批量上傳，基于文件夾的導入，以及每個聲音類別的標簽。

步驟2：訓練邊緣脈沖下的語音識別模型

本節源自源文檔中的分步接口說明

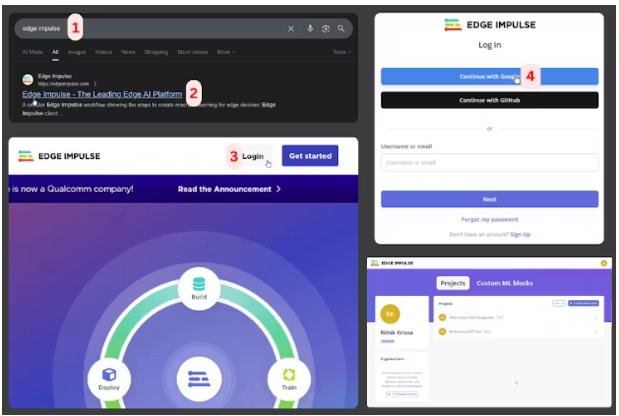

?創建你的Edge沖動項目

?登錄

創建一個新項目

將其命名為ESP32_STT_Recognition之類的東西

上傳音頻數據集

使用數據采集→添加數據→上傳數據，為每個標記的類選擇文件夾。正確的標簽對于準確的關鍵詞分類是必不可少的。

設計沖動

沖動設計下：

?添加音頻(MFCC)處理塊

?添加分類學習塊

?選擇1秒的窗口大小

?訓練模型

設置:

?訓練周期：50-100次

?學習率：默認

?驗證分割：自動

點擊“保存并訓練”。

您將收到訓練輸出圖表，準確性指標和混淆矩陣。

驗證模型

使用所有分類對保留的數據集進行測試。目的:

?85%以上用于原型設計

?90%以上用于生產

步驟3：將模型部署到ESP32

從源文件中的部署說明中獲取

?打開部署

?選擇arduino Library并單擊Build

?下載ZIP文件

?通過Sketch→Include Library→Add.ZIP Library安裝

這將完整的神經網絡推理引擎添加到Arduino IDE中。

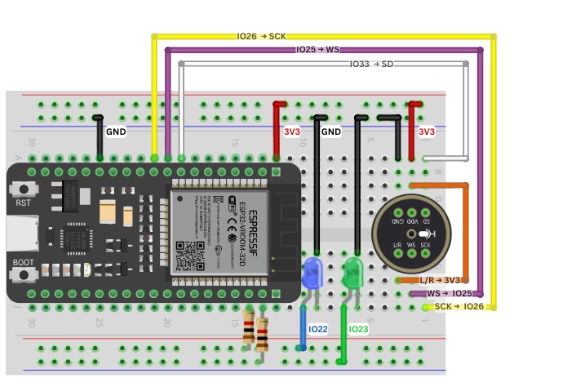

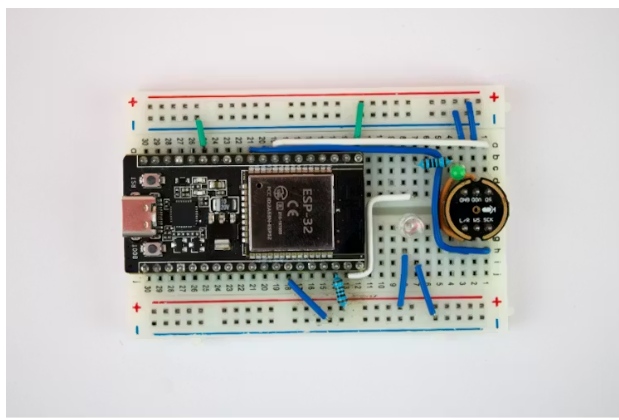

步驟4：硬件布線

布線信息取自文件中的布線表和引腳圖以及麥克風引腳部分。布線信息取自文件中的布線表和引腳圖

麥克風接線(INMP441)

INMP441引腳

?L / R

?WS

?SCK

?SD

?VDD

?GND

LED布線

?指示燈LED→GPIO23→220 Ω→GND

?命令LED→GPIO22→220 Ω→GND

步驟5：基本代碼和完全修改的代碼

原始文件包括測試示例和擴展的生產就緒代碼。

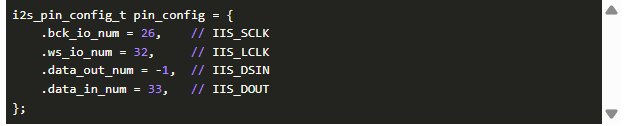

I2S音頻配置

從文件的代碼塊中

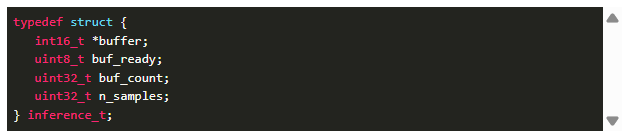

核心數據緩沖結構

從原始代碼部分

信心的閾值

步驟6：實時測試

上傳代碼后打開串口監視器。

您將看到類似如下的輸出：

這為每個檢測到的單詞提供了實時分類置信度。

結論

你現在有一個完整的離線ESP32語音識別使用邊緣脈沖，能夠檢測喚醒詞和執行語音命令完全在設備上。該項目展示了嵌入式機器學習的功能，并可作為語音控制物聯網系統、家庭自動化、機器人和可訪問設備的理想起點。

該系統是完全可擴展的：收集更多的語音樣本，重新訓練，并重新部署新的模型到您的ESP32。

本文編譯自hackster.io
