[導讀]每年都有無數的動物在道路上受傷或死亡,無數的司機在這個過程中處于危險之中。隨著交通量的增加和氣候條件變得越來越不可預測,傳統的道路安全系統正在努力跟上。對于這個問題,我的建議是建立一個分散的道路監控系統,監測該地區的動物存在情況,以及道路狀況和空氣能見度,并實時調整交通規則,以提高道路安全,無論是對動物還是靠近野生動物自然棲息地的司機。

拯救生命,一次一個傳感器

每年都有無數的動物在道路上受傷或死亡,無數的司機在這個過程中處于危險之中。隨著交通量的增加和氣候條件變得越來越不可預測,傳統的道路安全系統正在努力跟上。對于這個問題,我的建議是建立一個分散的道路監控系統,監測該地區的動物存在情況,以及道路狀況和空氣能見度,并實時調整交通規則,以提高道路安全,無論是對動物還是靠近野生動物自然棲息地的司機。

我的建議的動態特性也有助于解決一個共同的挑戰:司機經常忽略的過于保守的速度限制。與依賴可能無法反映實際風險的靜態標志不同,分散式監控允許限速和警報僅在必要時更改,使其更可信、更有效、更有可能被遵循。

這個項目的核心是一個簡單而有力的目標:為人類和動物提供更安全的道路。

一般概念

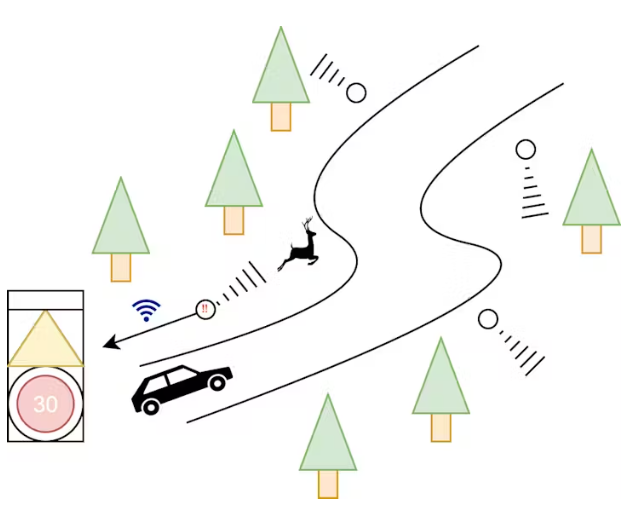

該項目可分為兩個部分:主要處理單元/道路標志顯示和用于野生動物探測的遠程跟蹤攝像機陣列。

在上面的圖像中,你可以看到四個低功率跟蹤攝像機監視著道路周圍的區域。這些攝像機對一幀進行簡單的二值分類,以檢測是否存在某些動物。

檢測到后,將幀發送到主處理單元(標志本身),然后進行更穩健的分類以檢測動物的類型。這種分類的結果與其他路況數據相結合,以改變速度限制和相應的警告。

顯示

該顯示屏由兩個64x64像素的LED面板組成,類似于普通電子道路標志中使用的面板。為了控制它們,我使用Raspberry Pi Pico W作為驅動程序。每個面板顯示一個路標。

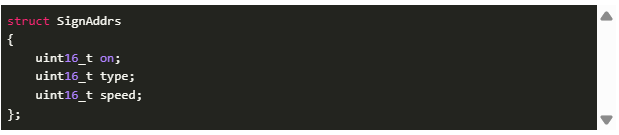

Pico有所有關于要顯示的標志的數據預加載在flash中,作為從GIMP導出的C數組,主處理單元只發送有關哪個標志打開,哪個標志要顯示的信息,以及在限速標志的情況下,有關限速的信息:

為了提高數據的可靠性,這些數據通過MODBUS協議串行發送。

使用Python和PyModbus在一個簡單的循環中測試了顯示代碼:

第一階段動物檢測

第一階段動物檢測在現場進行,采用低功耗ESP32-CAM模塊:

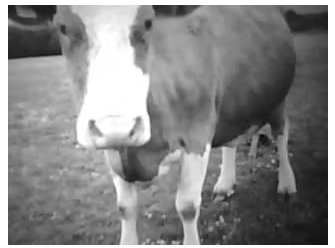

它的工作基本上是檢測動物的存在,并提醒主要處理單元。這個目的并不復雜,所以不需要過于復雜和超大的算法。為了檢測動物,我在Edge Impulse中創建了一個簡單的神經網絡。這個網絡只有兩類:動物和非動物,它的足跡足夠小,可以很容易地適應ESP32-CAM的閃光燈。該網絡采用320x240灰度圖像:

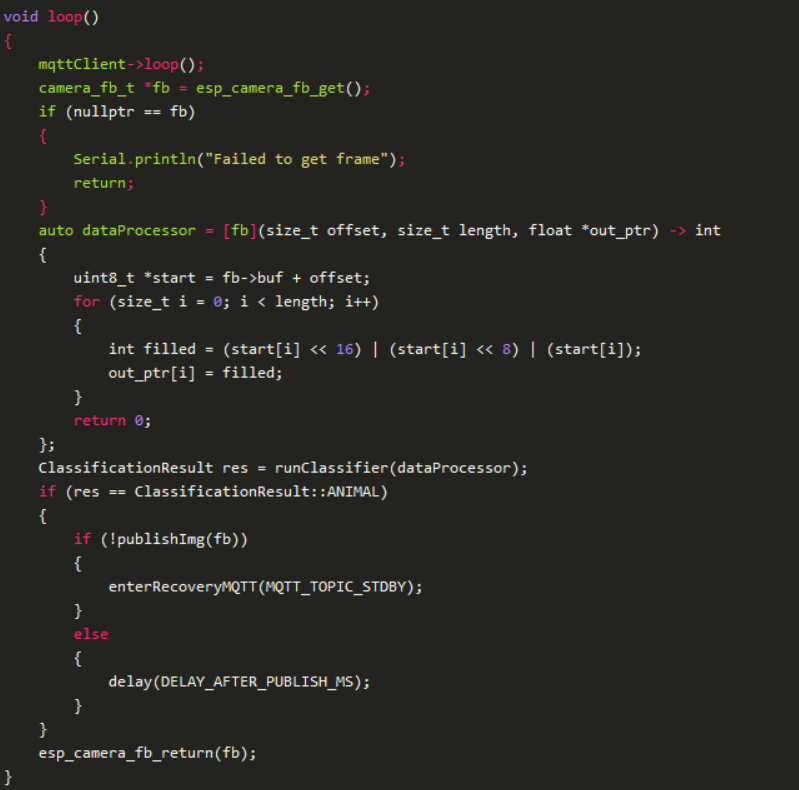

在實際硬件上,一旦檢測到,ESP32-CAM使用MQTT通知主處理單元,并通過它發送整個幀以進行進一步處理。這個設備的主循環非常簡單:

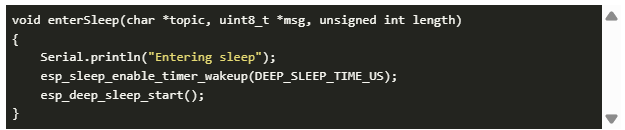

同時,設備也可以通過MQTT進入深度睡眠狀態:

這個功能對于節省電力和防止跟蹤攝像機在野生動物警報最近已經發布時發送檢測是有用的。

第二階段動物分類器

主處理單元接收到早期檢測后,進入第二階段分級機。該分類器更健壯,并使用ResNet架構將檢測分類為特定的動物。就我而言,我創建了一個網絡,對波蘭常見的動物進行分類:

添加“empty”類來過濾掉第一階段的誤報。

網絡是使用Keras準備和訓練的。

第二階段分類是稍后將描述的更大運行時的一部分。

道路能見度分類器

道路能見度也是這個項目的一個重要方面。在能見度較低的情況下,跟蹤攝像機可能返回假陽性,或者更糟,產生假陰性。

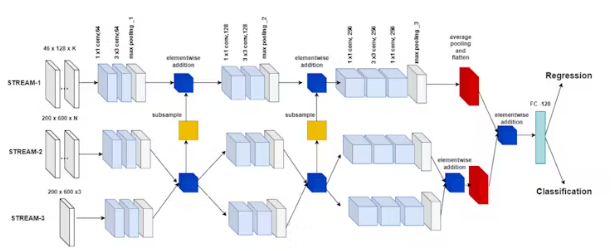

為了防止這種情況,我們?yōu)檫@個項目設計了一個額外的網絡來估計道路上的空氣能見度。該網絡使用了在利用機場閉路電視片段通過視頻理解技術進行能見度預測中提出的模型:

為了訓練這個網絡,我使用了GRAM道路交通監控數據集。問題是這個數據集不包含任何關于能見度的數據,所以我用人工創建的霧來增強這個數據集。

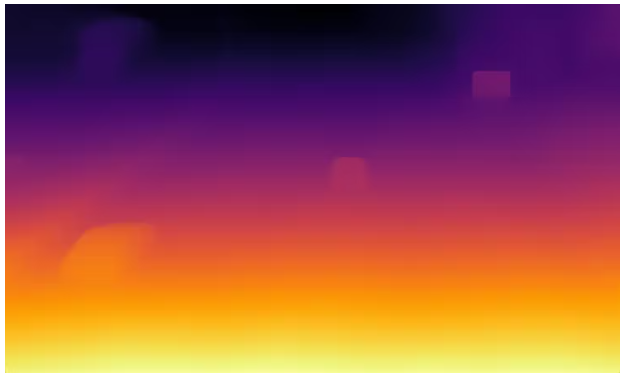

首先,為了生成逼真的霧,需要深度數據。該數據集也不包含任何深度數據,因為它只是CCTV單目攝像機的簡單記錄。為了生成深度數據,我使用了depth - anything:

然后,為了生成霧,對原始幀進行簡單的卷積:

該網絡需要以SIFT和光流數據的形式額外輸入圖像。這些是使用OpenCV生成的:

生成所有所需的數據后,使用Keras準備和訓練網絡。

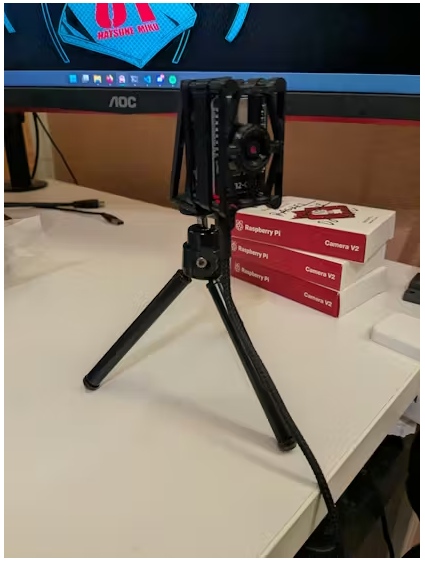

這個網絡運行在Jetson Nano和接收幀從兩個樹莓派相機在立體聲配置運行:

該網絡也是稍后將描述的更大運行時的一部分。

將它們結合在一起

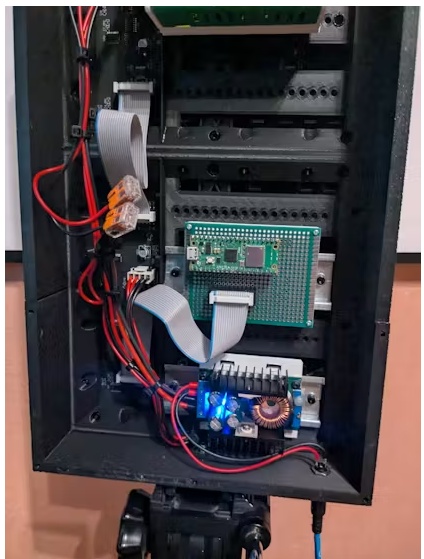

LED面板使用3D打印支架連接在一起。這些底座也有一個小空間用于DIN導軌,用于安裝Pico面板驅動器和Jetson Nano上的標志本身。

一切都是由降壓轉換器在5V供電。

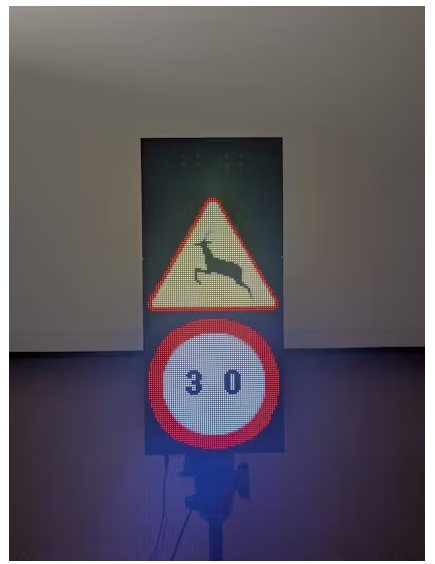

標識本身被安裝在三腳架上進行測試。

運行邏輯

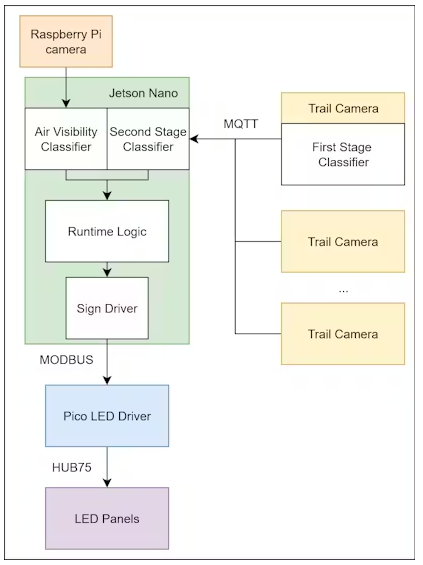

邏輯運行器在Jetson Nano上作為一系列并行運行的多個Python腳本運行:

?MQTT

?第二階段分級器

?相機用戶

?空氣能見度分級器

?運行時邏輯

?LED標識驅動

MQTT Runner只是一個簡單的paho-mqtt訂閱者/發布者,它等待來自跟蹤攝像機的消息,并在必要時使它們進入深度睡眠狀態。從這個運行器接收到的每個幀都被傳遞到第二階段分類器的隊列。

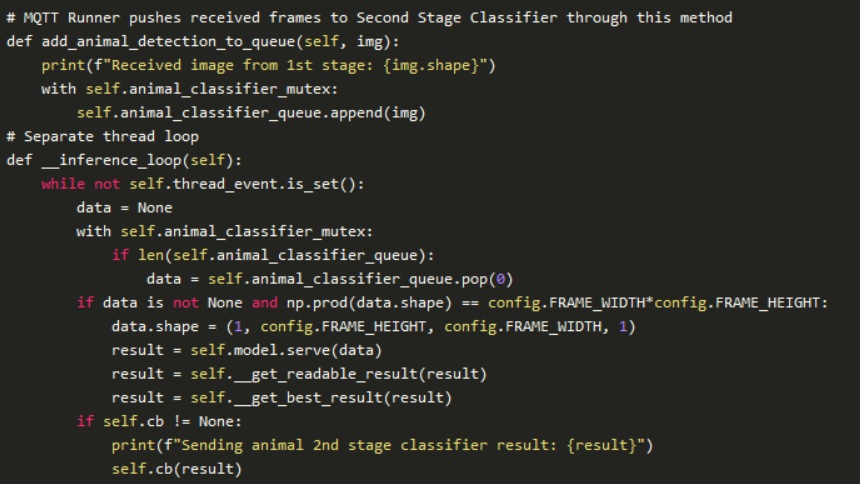

第二階段分類器在自己的獨立線程中無限循環運行。在每次循環迭代期間,它檢查隊列中是否有新的幀。然后通過Tensorflow模型處理每個新幀。然后將推斷的結果傳遞給運行時邏輯。

Camera Subscriber只是一個簡單的類,它以異步方式從附加的CSI攝像機獲取新幀。相機訂戶由空氣能見度分類器使用。

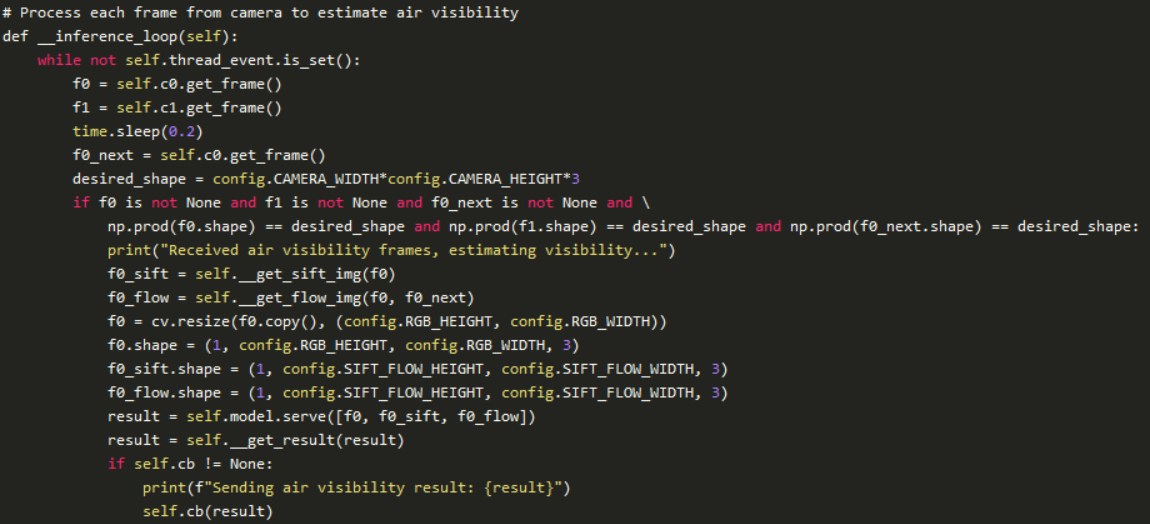

空氣能見度分類器也在單獨的線程中運行,從CSI攝像機中獲取幀,對其進行預處理,生成SIFT和Optical Flow圖像,然后通過Tensorflow模型進行推理。然后將推理的每個結果傳遞給運行時邏輯。

運行時邏輯結合了來自第二階段分類器和空氣能見度分類器的數據來估計安全的道路規則。數據通過兩個回調方法獲得:

然后,運行時邏輯在慢循環中運行,并使用這些值來更改道路規則。在這個項目中,有兩個標志的空間(每個LED面板一個)。最上面的是一個警告信號。這個星座的邏輯很簡單:

如果新檢測到的與當前檢測到的相同,則重置顯示該標志的計時器,并延長該標志的停留時間。如果新的檢測優先級更高,比如野生動物比農場動物更危險,那么立即應用野生動物警告。計時器結束后,如果有野生動物標志,如果在野生動物警告期間檢測到農場動物,則顯示農場動物警告。否則標志會關閉。

底部的標志是速度限制。它的邏輯是使用霧和動物數據以安全的方式調整速度限制:

__process_speed_sign的邏輯與__process_animal_sign非常相似。不同之處在于,如果有必要,它沒有應用更高優先級的警告,而是降低了速度限制。

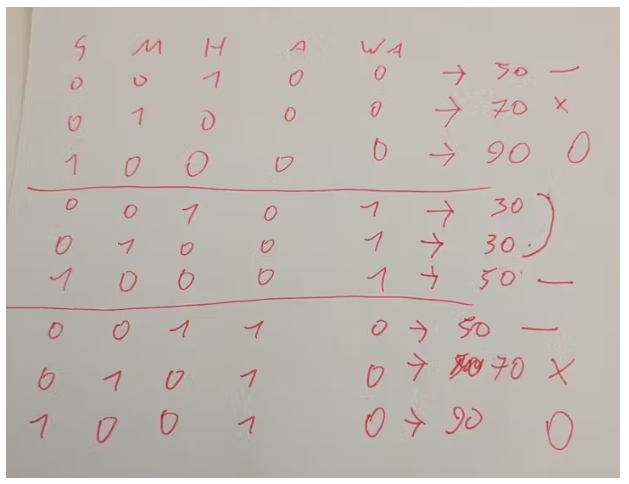

__lookup_speed的邏輯看起來有點復雜,但實際上它只是一個簡單的真值表,它取霧和動物存在的值:

從左到右依次為:

S(“小”霧),M(“中”霧),H(“高”霧),A(農場動物警告),WA(野生動物警告)。這個真值表被最小化并實現為上述函數。

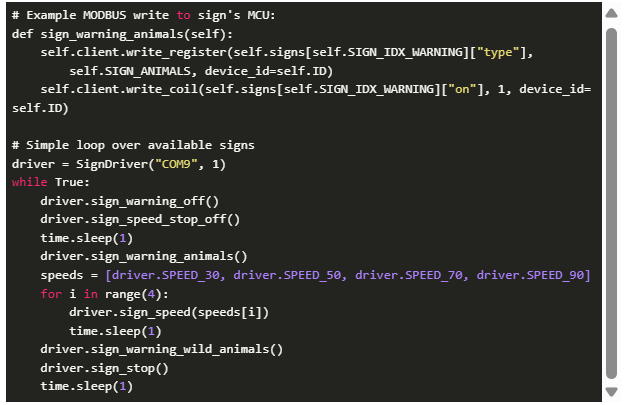

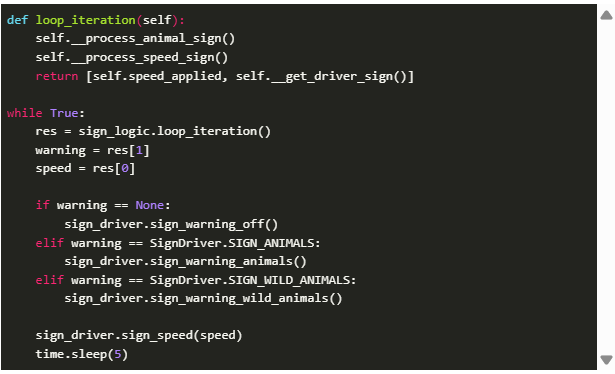

Sign Driver只是一個簡單的MODBUS客戶端,用于將運行時邏輯的判決寫入LED面板驅動程序:

系統內運行的所有邏輯總結如下:

結論

總而言之,在我看來,該系統為道路安全提供了一種更智能、更敏感的方法,并尊重了駕駛員和野生動物的需求。通過正確的實施,該解決方案可以減少碰撞,挽救生命,并為自然和人類活動交叉的地區提供更智能的基礎設施。

本文編譯自hackster.io
