實驗背景

Xilinx DMA IP核是開發中常用的IP核，在ZYNQ開發中經常用到，通常的示例都是在Microblaze或者ZYNQ等帶有處理器的工程中演示，使用封裝好的函數來進行調用。為了對IP核有一個較為全面的了解，現在使用官方的HDL仿真示例對該IP的一些特性進行分析，達到較為全面理解該IP核的特性與功能的目的，從而在調用函數時能夠明白這些函數到底進行了什么樣的操作。

實驗內容

Xilinx DMA IP核（Enable Micro DMA）官方示例仿真分析。

實驗步驟

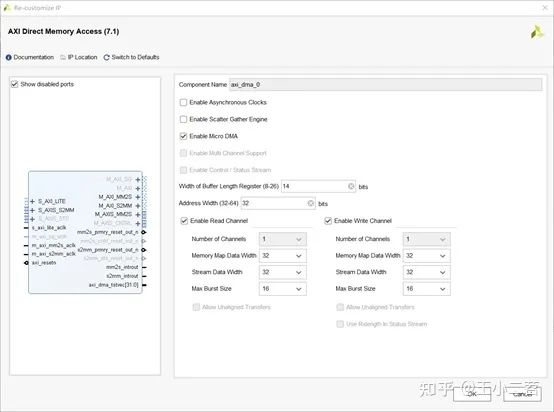

創建工程，添加DMA IP核，配置如下：

使能Enable Micro DMA

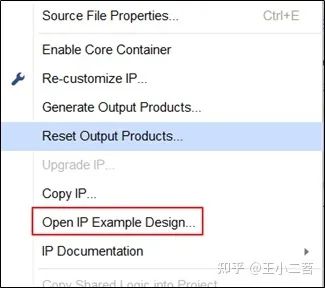

打開官方仿真示例

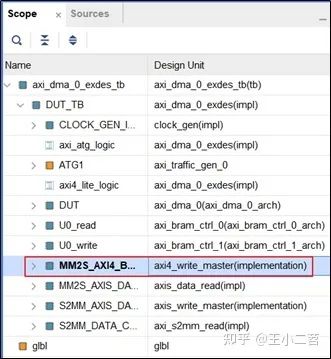

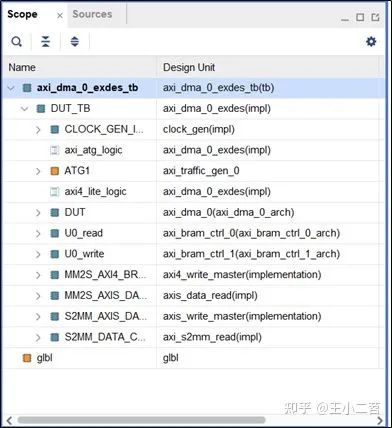

打開后運行仿真，在Scope頁面下有如下模塊：

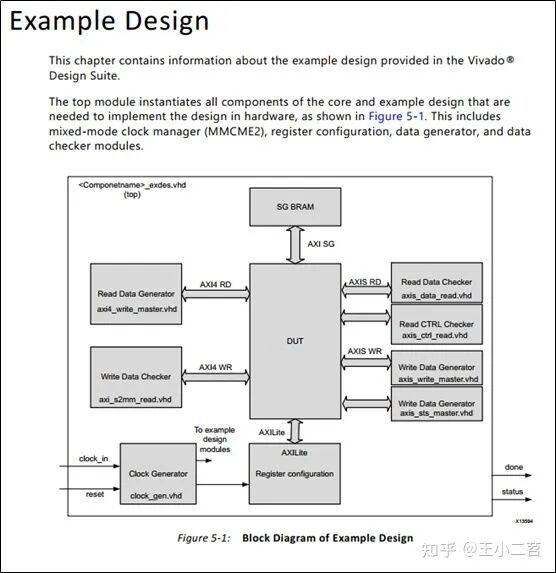

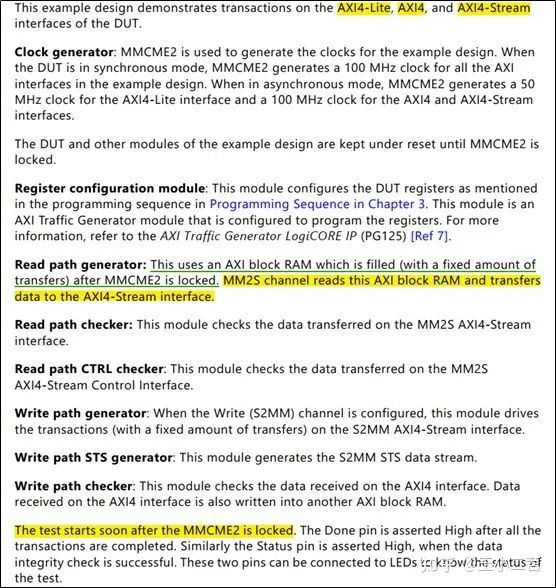

在文檔PG021中有如下框圖解釋各模塊的功能

從以上描述可以得知，仿真的大致過程如下：

1. 產生時鐘

2. 配置DMA IP核

3. MM2S通道讀取AXI Bram Ctrl（在時鐘穩定后進行填充）中的數據，并檢查數據正確性。

4. S2MM通道通過DMA向AXI Bram Ctrl中寫入數據，并檢查數據正確性。

由于這里沒有使能SG模式，所以沒有SG相關的操作，后面的分享會分析SG模式的DMA。

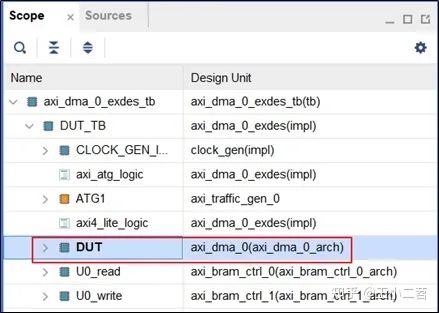

下面開始分析波形，分析的步驟就是上述說明的仿真步驟。首先查看配置模塊的波形。

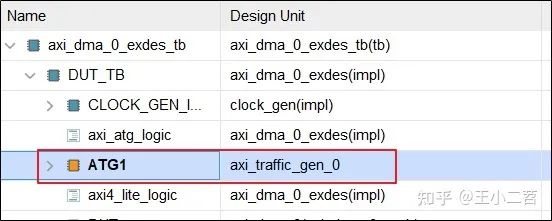

配置過程由AXI Traffic Generator IP實現，該IP核的操作可以參考以下文章

王小二苕：AXI Traffic Generator IP核使用（一）9 贊同 · 2 評論文章

王小二苕：AXI Traffic Generator IP核使用（二）3 贊同 · 0 評論文章

王小二苕：AXI Traffic Generator IP核使用（三）3 贊同 · 2 評論文章

從波形可以看到，配置過程對幾個寄存器進行了配置，如下

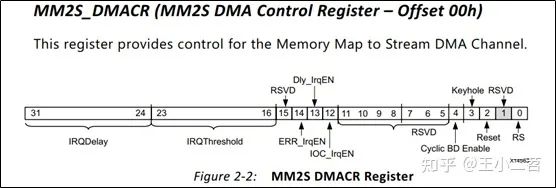

0x00_00_00_00寄存器配置值為：0x00_00_70_01(32’b111_0000_0000_0001)

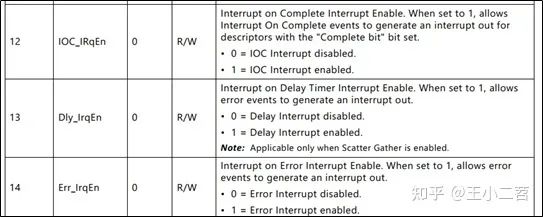

bit0為MM2S DMA通道的開啟與停止控制位，bit12-14為三種類型中斷的使能控制位。

該配置值就是開啟MM2S通道，使能三種中斷。

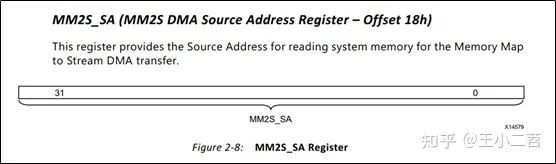

0x00_00_00_18寄存器配置值為：

0x00_00_00_00

該寄存器為DMA讀取system memory 的源地址（Source address），即MM2S通道讀取Bram中的數據的起始地址為0x00_00_00_00。

0x00_00_00_28寄存器配置值為：

0x0C_00_00_40

該寄存器為DMA讀取system memory中數據的字節數，由于高26-31為保留部分，所以有效數據為0x40,十進制數為64，即從system memory中讀取64字節的數據。

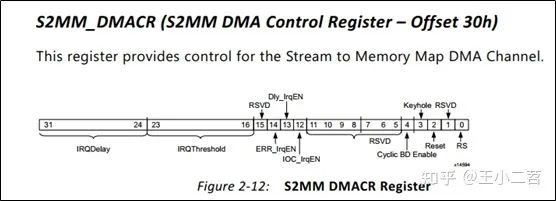

0x00_00_00_30寄存器配置值為：

0x00_00_70_01(32’b111_0000_0000_0001)

與0x00_00_00_00寄存器功能類似，通道為S2MM。

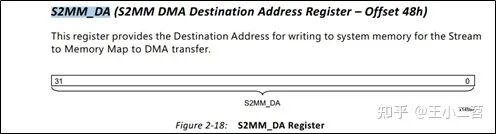

0x00_00_00_48寄存器配置值為：

0x00_00_00_00

該寄存器為S2MM通道寫數據到system memory中的目的地址。

0x00_00_00_58寄存器配置值為：

0x0c_00_00_40

該寄存器為S2MM通道寫數據到system memory中的數據長度，長度以字節為單位，即64字節的數據。

以上為配置過程，下面查看AXI Bram數據填充與MM2S通道讀數據。（System Memory to Stream）。

當時鐘穩定后，axi4_write_master模塊向axi_bram_ctrl_0模塊寫入數據，模塊連接圖如下：

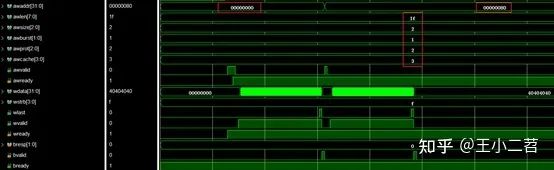

查看axi4_write_master波形

從波形可知，寫數據分為兩次進行，第一次地址為0x00_00_00_00,第二次地址為0x00_00_00_80，突發length均為0x1f，突發size為2，突發類型為INCR，即一次寫操作寫入128字節的數據。關于AXI4的突發操作，可以參考如下文章：

王小二苕：Xilinx AXI Bram Ctrl IP核使用（一）6 贊同 · 0 評論文章

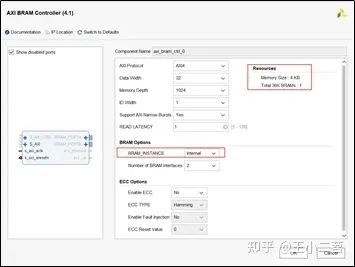

下面查看axi_bram_ctrl_0模塊，需要說明的是該模塊是具有存儲數據功能的，Bram在內部例化，該IP核的配置頁面如下:

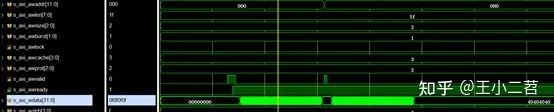

查看該IP核寫數據相關信號

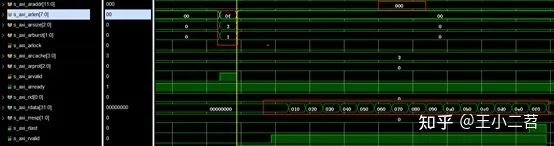

依據DMA配置的信息，MM2S需要從axi_bram_ctrl_0模塊中讀取64字節數據，起始地址為0x00_00_00_00，下面查看讀取數據相關信息，如下：

讀取的數據字節數，以及起始地址與配置信息一致，讀取的數據也是正確的。

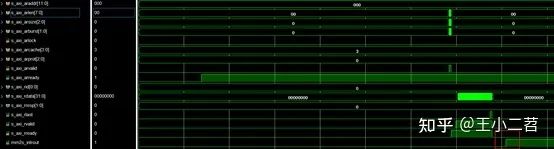

由于配置時，使能了中斷，下面查看中斷信號波形，

可以看到，MM2S通道從axi_bram_ctrl_0讀取數據完成后，mm2s_introut信號拉高。

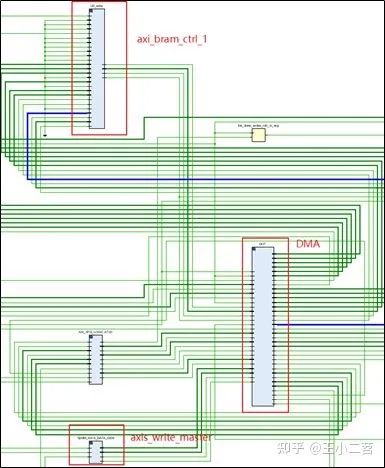

MM2S通道操作完成后，再來分析S2MM通道，當S2MM通道對應的寄存器配置完成后，axis_write_master通過DMA向axi_bram_ctrl_1寫入數據，RTL連接圖如下：

axis_write_master模塊信號如下：

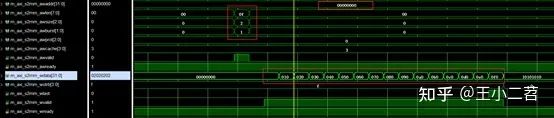

寫入數據長度為64字節，下面查看DMA模塊S2MM通道信號

可以看到，寫入地址為0x00_00_00_00，寫入長度為64字節，與配置信息一致。

S2MM通道傳輸完成后，s2mm_introut中斷信號拉高。

axis_data_read和axi_s2mm_read模塊為數據檢驗?zāi)K，即檢查寫入與讀出的數據是否一致。

至此，DMA IP核（Enable Micro Mode）MM2S通道和S2MM通道傳輸數據仿真分析完成?？梢钥吹?，對于該IP核，只要弄清楚寄存器的作用以及數據傳輸方向，就可以基本掌握其使用方法。在ZYNQ或者M(jìn)icroblaze中通過封裝好的函數對該IP核進行操作，本質也是配置寄存器。在后面的分享中，將會介紹SG模式的DMA IP核的仿真分析。
