YUV 是一種顏色編碼方法，和它等同的還有 RGB 顏色編碼方法。

RGB 顏色編碼

RGB 三個字母分別代表了紅（Red）、綠（Green）、藍（Blue），這三種顏色稱為 三原色，將它們以不同的比例相加，可以產生多種多樣的顏色。

在圖像顯示中，一張 1280 * 720 大小的圖片，就代表著它有 1280 * 720 個像素點。其中每一個像素點的顏色顯示都采用 RGB 編碼方法，將 RGB 分別取不同的值，就會展示不同的顏色。

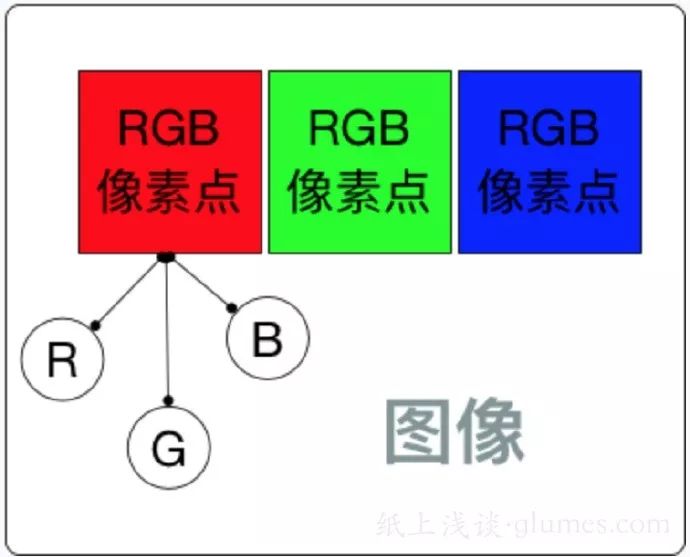

RGB 圖像中，每個像素點都有紅、綠、藍三個原色，其中每種原色都占用 8 bit，也就是一個字節，那么一個像素點也就占用 24 bit，也就是三個字節。

一張 1280 * 720 大小的圖片，就占用 1280 * 720 * 3 / 1024 / 1024 = 2.63 MB 存儲空間。

YUV 顏色編碼

YUV 顏色編碼采用的是 明亮度 和色度來指定像素的顏色。

其中，Y 表示明亮度（Luminance、Luma），而 U 和 V 表示色度（Chrominance、Chroma）。

而色度又定義了顏色的兩個方面：色調和飽和度。

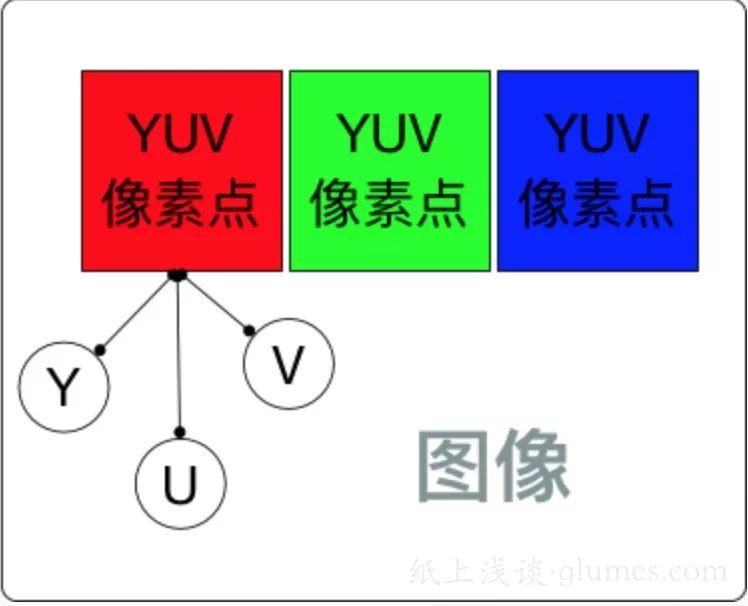

使用 YUV 顏色編碼表示一幅圖像，它應該下面這樣的：

和 RGB 表示圖像類似，每個像素點都包含 Y、U、V 分量。但是它的 Y 和 UV 分量是可以分離的，如果沒有 UV 分量一樣可以顯示完整的圖像，只不過是黑白的。

對于 YUV 圖像來說，并不是每個像素點都需要包含了 Y、U、V 三個分量，根據不同的采樣格式，可以每個 Y 分量都對應自己的 UV 分量，也可以幾個 Y 分量共用 UV 分量。

RGB 到 YUV 的轉換

對于圖像顯示器來說，它是通過 RGB 模型來顯示圖像的，而在傳輸圖像數據時又是使用 YUV 模型，這是因?yàn)?YUV 模型可以節省帶寬。因此就需要采集圖像時將 RGB 模型轉換到 YUV 模型，顯示時再將 YUV 模型轉換為 RGB 模型。

RGB 到 YUV 的轉換，就是將圖像所有像素點的 R、G、B 分量轉換到 Y、U、V 分量。

有如下公式進行轉換：

此時的轉換結束后，每個像素點都有完整的 Y、U、V 分量。而之前提到 Y 和 UV 分量是可以分離的，接下來通過不同的采樣方式，可以將圖像的 Y、U、V 分量重新組合。

接下來的不同采樣格式都是在一張圖像所有像素的 RGB 轉換到 YUV 基礎上進行的。

YUV 采樣格式

YUV 圖像的主流采樣方式有如下三種：

YUV 4:4:4 采樣
YUV 4:2:2 采樣
YUV 4:2:0 采樣

YUV 4:4:4 采樣

YUV 4:4:4 采樣，意味著 Y、U、V 三個分量的采樣比例相同，因此在生成的圖像里，每個像素的三個分量信息完整，都是 8 bit，也就是一個字節。

如下圖所示：

其中，Y 分量用叉表示，UV 分量用圓圈表示。

舉個例子 ：

假如圖像像素為：[Y0 U0 V0]、[Y1 U1 V1]、[Y2 U2 V2]、[Y3 U3 V3] 那么采樣的碼流為：Y0 U0 V0 Y1 U1 V1 Y2 U2 V2 Y3 U3 V3 最后映射出的像素點依舊為 [Y0 U0 V0]、[Y1 U1 V1]、[Y2 U2 V2]、[Y3 U3 V3]

可以看到這種采樣方式的圖像和 RGB 顏色模型的圖像大小是一樣，并沒有達到節省帶寬的目的，當將 RGB 圖像轉換為 YUV 圖像時，也是先轉換為 YUV 4:4:4 采樣的圖像。

YUV 4:2:2 采樣

YUV 4:2:2 采樣，意味著 UV 分量是 Y 分量采樣的一半，Y 分量和 UV 分量按照 2 : 1 的比例采樣。如果水平方向有 10 個像素點，那么采樣了 10 個 Y 分量，而只采樣了 5 個 UV 分量。

如下圖所示：

其中，Y 分量用叉表示，UV 分量用圓圈表示。

舉個例子 ：

 假如圖像像素為：[Y0 U0 V0]、[Y1 U1 V1]、[Y2 U2 V2]、[Y3 U3 V3] 那么采樣的碼流為：Y0 U0 Y1 V1 Y2 U2 Y3 V3 其中，每采樣過一個像素點，都會采樣其 Y 分量，而 U、V 分量就會間隔一個采集一個。

 最后映射出的像素點為 [Y0 U0 V1]、[Y1 U0 V1]、[Y2 U2 V3]、[Y3 U2 V3]

采樣的碼流映射為像素點，還是要滿足每個像素點有 Y、U、V 三個分量。但是可以看到，第一和第二像素點公用了 U0、V1 分量，第三和第四個像素點公用了 U2、V3 分量，這樣就節省了圖像空間。

一張 1280 * 720 大小的圖片，在 YUV 4:2:2 采樣時的大小為：

（1280 * 720 * 8 + 1280 * 720 * 0.5 * 8 * 2）/ 8 / 1024 / 1024 = 1.76 MB 。

可以看到 YUV 4:2:2 采樣的圖像比 RGB 模型圖像節省了三分之一的存儲空間，在傳輸時占用的帶寬也會隨之減少。

YUV 4:2:0 采樣

YUV 4:2:0 采樣，并不是指只采樣 U 分量而不采樣 V 分量。而是指，在每一行掃描時，只掃描一種色度分量（U 或者 V），和 Y 分量按照 2 : 1 的方式采樣。比如，第一行掃描時，YU 按照 2 : 1 的方式采樣，那么第二行掃描時，YV 分量按照 2:1 的方式采樣。對于每個色度分量來說，它的水平方向和豎直方向的采樣和 Y 分量相比都是 2:1 。

如下圖所示：

其中，Y 分量用叉表示，UV 分量用圓圈表示。

假設第一行掃描了 U 分量，第二行掃描了 V 分量，那么需要掃描兩行才能夠組成完整的 UV 分量。

舉個例子 ：

假設圖像像素為： [Y0 U0 V0]、[Y1 U1 V1]、 [Y2 U2 V2]、 [Y3 U3 V3] [Y5 U5 V5]、[Y6 U6 V6]、 [Y7 U7 V7] 、[Y8 U8 V8] 那么采樣的碼流為：Y0 U0 Y1 Y2 U2 Y3 Y5 V5 Y6 Y7 V7 Y8 其中，每采樣過一個像素點，都會采樣其 Y 分量，而 U、V 分量就會間隔一行按照 2 : 1 進行采樣。

最后映射出的像素點為： [Y0 U0 V5]、[Y1 U0 V5]、[Y2 U2 V7]、[Y3 U2 V7] [Y5 U0 V5]、[Y6 U0 V5]、[Y7 U2 V7]、[Y8 U2 V7]

從映射出的像素點中可以看到，四個 Y 分量是共用了一套 UV 分量，而且是按照 2*2 的小方格的形式分布的，相比 YUV 4:2:2 采樣中兩個 Y 分量共用一套 UV 分量，這樣更能夠節省空間。

一張 1280 * 720 大小的圖片，在 YUV 4:2:0 采樣時的大小為：

（1280 * 720 * 8 + 1280 * 720 * 0.25 * 8 * 2）/ 8 / 1024 / 1024 = 1.32 MB 。

可以看到 YUV 4:2:0 采樣的圖像比 RGB 模型圖像節省了一半的存儲空間，因此它也是比較主流的采樣方式。

YUV 存儲格式

說完了采樣，接下來就是如何把采樣的數據存儲起來。

YUV 的存儲格式，有兩種：

planar 平面格式

指先連續存儲所有像素點的 Y 分量，然后存儲 U 分量，最后是 V 分量。

packed 打包模式

指每個像素點的 Y、U、V 分量是連續交替存儲的。

根據采樣方式和存儲格式的不同，就有了多種 YUV 格式。這些格式主要是基于 YUV 4:2:2 和 YUV 4:2:0 采樣。

常見的基于 YUV 4:2:2 采樣的格式如下表：

YUV 4:2:2 采樣
YUYV 格式
UYVY 格式
YUV 422P 格式

常見的基于 YUV 4:2:0 采樣的格式如下表：

	YUV 4:2:0 采樣	YUV 4:2:0 采樣
YUV 420P 類型	YV12 格式	YU12 格式
YUV 420SP 類型	NV12 格式	NV21 格式

更多的 YUV 格式信息參考這里：YUV pixel formats

基于 YUV 4:2:2 采樣的格式

YUV 4:2:2 采樣規定了 Y 和 UV 分量按照 2: 1 的比例采樣，兩個 Y 分量共用一組 UV 分量。

YUYV 格式

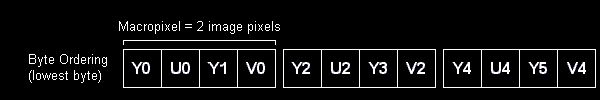

YUYV 格式是采用打包格式進行存儲的，指每個像素點都采用 Y 分量，但是每隔一個像素采樣它的 UV 分量，排列順序如下：

Y0 UO Y1 V0 Y2 U2 Y3 V2

Y0 和 Y1 公用 U0 V0 分量，Y2 和 Y3 公用 U2 V2 分量….

UYVY 格式

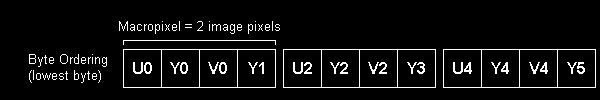

UYVY 格式也是采用打包格式進行存儲，它的順序和 YUYV 相反，先采用 U 分量再采樣 Y 分量，排列順序如下：

U0 Y0 V0 Y1 U2 Y2 V2 Y3

Y0 和 Y1 公用 U0 V0 分量，Y2 和 Y3 公用 U2 V2 分量….

根據 UV 和 Y 的順序還有其他格式，比如，YVYU 格式，VYUY 格式等等，原理大致一樣了。

YUV 422P 格式

YUV 422P 格式，又叫做 I422，采用的是平面格式進行存儲，先存儲所有的 Y 分量，再存儲所有的 U 分量，再存儲所有的 V 分量。

基于 YUV 4:2:0 采樣的格式

基于 YUV 4:2:0 采樣的格式主要有 YUV 420P 和 YUV 420SP 兩種類型，每個類型又對應其他具體格式。

YUV 420P 類型

YU12 格式
YV12 格式

YUV 420SP 類型

NV12 格式
NV21 格式

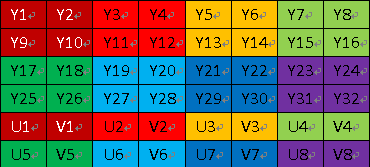

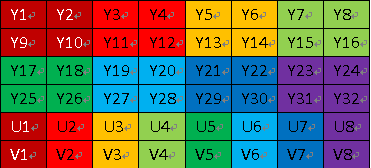

YUV 420P 和 YUV 420SP 都是基于 Planar 平面模式進行存儲的，先存儲所有的 Y 分量后， YUV420P 類型就會先存儲所有的 U 分量或者 V 分量，而 YUV420SP 則是按照 UV 或者 VU 的交替順序進行存儲了，具體查看看下圖：

YUV420SP 的格式：
