在電子產品日益微型化的今天，HDI PCB已成為智能手機、汽車電子和AI 硬件設計的核心技術。當您的 PCB 設計面臨 0.4mm 間距BGA 扇出困難或板框空間嚴重不足時，采用盲埋孔技術的 HDI 工藝往往是唯一的可行方案。

作為國內領先的 PCB 專業服務商，嘉立創現已全面上線 HDI 板打樣與小批量服務，支持從 1 階到 3 階 的復雜 HDI 結構，采用行業頂尖的激光鉆孔與電鍍填孔工藝，配合生益 S1000-2M 高端板材，助您輕松搞定高難度設計。

什么是 HDI PCB？為什么你需要它？

對于尚未接觸過 HDI 的工程師來說，理解其核心定義是避坑的第一步。不同于傳統通孔板，HDI是指采用微孔或埋孔技術且具有高密集互聯網絡的電路板。

HDI 的三大核心特征：

1.微孔：根據定義，直徑小于 150μm (6mil) 的孔通常被定義為微孔。嘉立創目前的工藝默認激光孔直徑為 0.1mm，極限可達 0.075mm，完全符合行業標準。

2.盲孔與埋孔：

●盲孔：僅延伸至 PCB 一個表面，而未連通另一表面的導通孔。

●埋孔：埋置于印制板內層間，未延伸至表面的導通孔。

3.高布線密度：HDI 板的最小導體寬度與間距通常更小。嘉立創 HDI 工藝支持極細的 3.0mil/3.0mil線寬線距，大幅提升了布線空間。

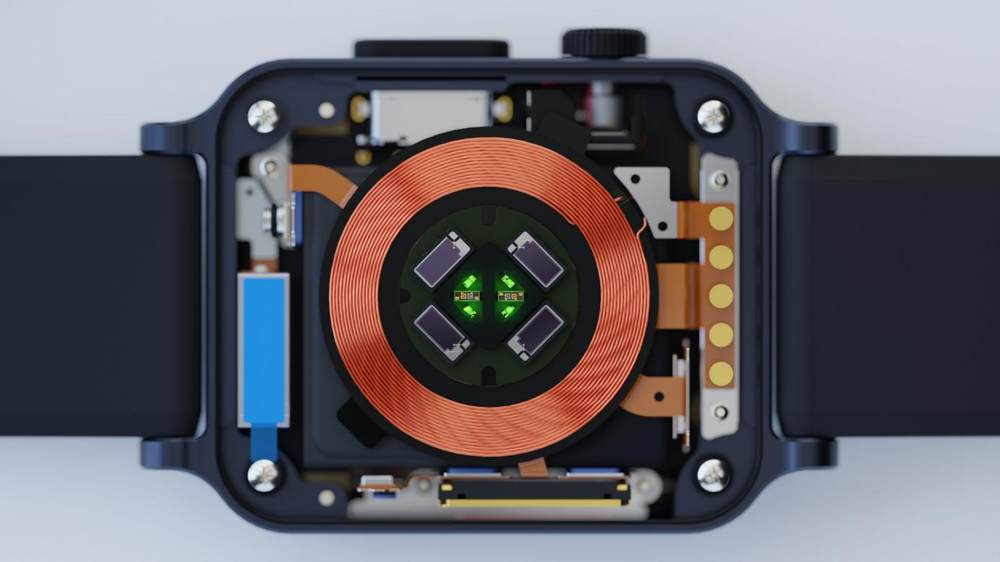

為什么選擇 HDI？

搞定 BGA 扇出：隨著芯片引腳間距縮小，傳統 PCB 的通孔直徑過大，無法在細間距 BGA 焊盤之間布線。HDI 允許直接在焊盤上打激光孔，實現直接扇出。

信號完整性 (SI)：盲孔減少了通孔帶來的寄生電感和電容，能顯著改善信號完整性，非常適合高速信號傳輸。

極致輕?。和ㄟ^(guò)減少通孔占用，HDI 板能大幅減少基材用量，實現產品輕薄化。

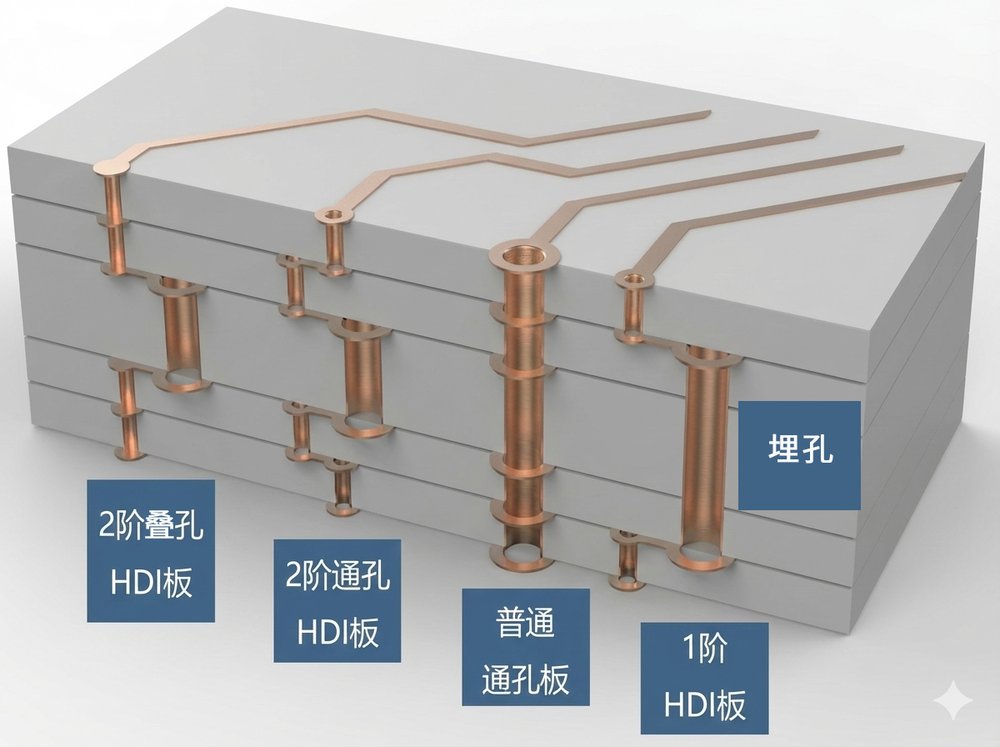

核心技術揭秘：HDI 的疊層結構與階數

在嘉立創下單界面選擇 HDI 工藝時，常見的選項是“一階”、“二階”或“三階”。這代表了壓合次數和激光鉆孔的復雜度。

1.一階 HDI (1+N+1 結構)

這是最基礎且性價比最高的 HDI 結構：

結構解析： “1”代表表層只有一次激光鉆孔?！癗”代表中間的壓合芯板。

嘉立創工藝：支持常規的一階 HDI 結構。如果您是初次嘗試 HDI，建議從一階開始設計。

2.二階 HDI (2+N+2 結構)

當布線密度更高時，需要進行兩次積層。

結構解析：包含兩層或更多層的微孔結構，需要經歷多次層壓、激光鉆孔和電鍍循環。

錯孔 vs. 疊孔：

錯孔：不同層級的微孔在水平方向上錯開排列，可靠性相對較高。

疊孔：微孔垂直堆疊。雖然省空間，但對制造工藝要求極高。嘉立創支持重疊型盲孔 ，并對所有激光盲孔統一走電鍍填平工藝，確保了疊孔的電氣連接質量。

3.三階 HDI 與跨層盲孔

對于極高密度的設計，可能需要設計3階HDI結構。

跨層盲孔： 嘉立創支持跨層鉆孔，這為復雜的走線提供了極大的靈活性。

無論選擇幾階，嘉立創均統一采用生益 S1000-2M (Tg170) 高性能板材，具備優秀的 Anti-CAF（抗導電陽極絲）性能，確保高密度下的電氣可靠性。

設計 HDI 板，最怕的就是畫出來的板子工廠做不了。我們整理了嘉立創 HDI 盲埋孔板接單標準的核心參數。隨著時間的發展，工藝也在不斷改進，所以可以去嘉立創官網了解下最新工藝能力。

工程師避坑指南：HDI 設計注意事項

掌握了參數只是第一步，在實際 Layout 過程中，還有許多細節容易導致生產隱患。以下是總結的幾大HDI設計指南。

1.激光孔焊盤設計：謹記“+6mil”原則

激光鉆孔雖然精度高，但也需要足夠的焊盤環寬來保證電氣連接。

頂層焊盤：必須比激光孔徑大 6mil（即單邊環寬 3mil）。例如：0.1mm (4mil) 的激光孔，焊盤需設計為10mil。

底層焊盤：同樣需比激光孔徑大 6mil（單邊環寬 3mil）。

避坑：千萬不要按通孔的公差來設計盲孔焊盤，否則容易出現破盤開路。

2.布線間距與安全距離

HDI板內部空間極其擁擠，安全間距是防止短路的關鍵。

盲孔邊緣間距：

不同網絡：≥ 9.5mil，同一網絡：≥ 5mil

孔到線距離：

內層孔邊到線路：需保持 6mil 以上

外層孔邊到線路：不同網絡 6mil(min)，同網絡 5mil(min)

孔到板邊：內/外層激光孔邊緣到外形線/V割之距離需 ≥ 14mil (0.35mm)

3.盲孔的填孔工藝：拒絕“凹陷”

很多工程師擔心盲孔表面不平整會影響焊接。

嘉立創解決方案：對所有激光盲孔統一走電鍍填平工藝。

優勢：相比孔口凹陷，電鍍填平能提供更好的平整度。

注意：工作稿中盲孔的厚徑比（深度:孔徑）必須控制在 ≤ 1:1，以確保電鍍效果。

4.機械埋孔的處理

如果您設計的是 2 階以上或含埋孔的板子（如 L2-L5 埋孔）：

所有機械埋孔，嘉立創統一采用樹脂塞孔 + 電鍍蓋帽工藝。

這不僅解決了內層互連問題，還防止了壓合時的膠流失和空洞隱患。

HDI 技術曾是高端旗艦產品的“專利”，因其高昂的成本和復雜的工藝讓許多中小企業望而卻步。但隨著電子產品向極致輕薄化和智能化演進，HDI 已成為工程師必須掌握的標配技能。

嘉立創 HDI 服務的上線，旨在打破這一技術壁壘。通過標準化的工藝參數（3.0mil 線寬、0.1mm 激光孔、S1000-2M 板材）和智能化的生產流程，為您提供極具競爭力的打樣價格、工業級的可靠性保障和從設計到交付的極速體驗。
