最近在工作中發現，雖然從使用AXI到現在已經十幾年了，但是對有些概念的理解還是不太深入，比如Atomic 傳輸和Narrow burst。下面總結一下Atomic 傳輸。

Atomic 傳輸

AXI協議中的Atomic傳輸是一種用于實現在多核處理器系統中對內存進行原子操作的機制。

1. 原子操作

原子操作（Atomic Operation）是指在多任務或多線程環境中，一個操作或者一系列操作作為一個不可分割的單元執行，要么完全執行，要么完全不執行，不存在中間狀態。這種操作對于保證數據一致性、實現同步機制以及防止競爭條件（Race Condition）非常重要。

在計算機科學中，原子操作通常有以下幾個方面的特點：

• 不可分割性：原子操作在執行過程中不會被任何其他任務或線程中斷。

• 一致性：原子操作保證了在并發環境中對共享數據的訪問是一致的，不會出現不一致的中間狀態。

• 順序性：在多線程環境中，原子操作的執行順序?qū)τ谒芯€程都是可見的，即在一個線程中觀察到的操作順序與在其他線程中觀察到的順序是一致的。

原子操作的常見類型包括：

• 原子比較并交換（Compare-and-Swap, CAS）：這是一種常用的原子操作，它比較內存中的值與預期值，如果相同則更新為新值。

• 原子交換（Swap）：將內存位置的值與提供的值交換。

• 原子添加（Add）：將一個值添加到內存位置的現有值。

• 原子或/與/異或（Logical Operations）：對內存位置的值執行邏輯操作。

在硬件層面，許多處理器提供了對原子操作的支持，例如通過特定的CPU指令來實現。在軟件層面，編程語言和庫通常提供了原子操作的抽象，使得程序員可以在不直接依賴硬件特性的情況下實現線程安全的操作。

在多核處理器系統中，原子操作對于實現鎖和其他同步機制至關重要，因?yàn)樗鼈兛梢杂脕韺?shí)現對共享資源的安全訪問。例如，原子操作可以用來實現互斥鎖（Mutex），在多線程程序中同步對共享數據的訪問。

雖然軟件層面也能實現原子操作，但是隨著異構多核系統越來越復雜，純軟件的支持代價太大甚至不能實現，所以都需要硬件層面從CPU到總線整個系統的支持。

1. AXI3的原子操作

在AXI3協議中，原子操作主要有兩種類型：Exclusive（獨占）和Locked（鎖定）。

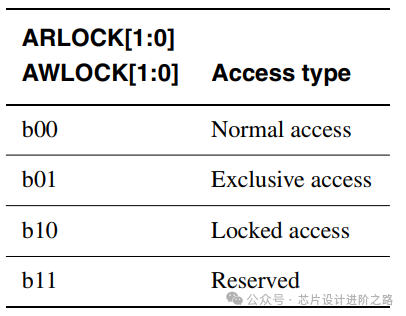

AXI3中的原子操作通過AxLOCK信號來實現。當AxLOCK信號被置位時，表示正在進行原子操作。如果AxLOCK為'b10，表示Locked訪問；如果為'b01，則表示Exclusive訪問。

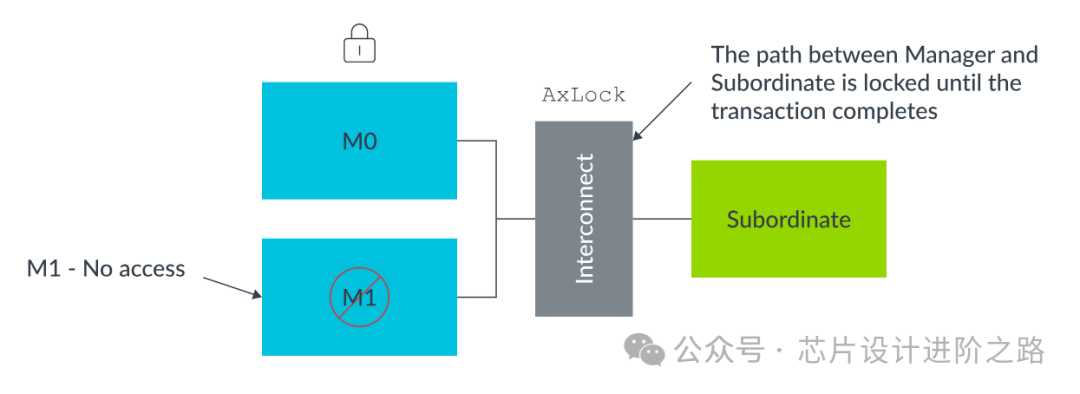

Locked訪問則是一種較老的機制，它在AXI3中使用，但對總線性能影響較大，因?yàn)樗鼤?huì)鎖定整個從設備，阻止其他主設備在鎖定期間對其的訪問。Locked訪問在AXI4中被舍棄，因?yàn)檫@種模式會阻塞整個總線，影響性能。

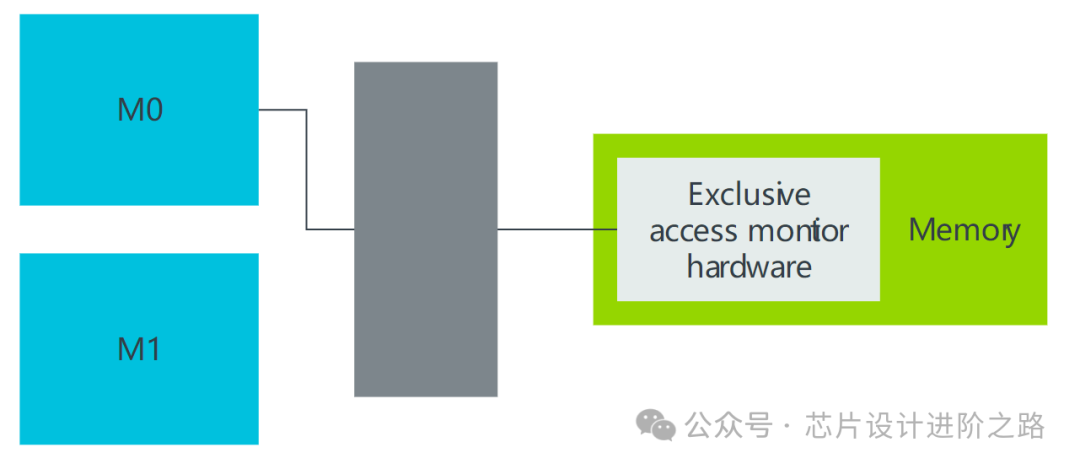

Exclusive訪問允許多個主設備同時訪問不同的從設備地址，但不允許其他主設備訪問已被標記為獨占的特定地址。這種機制不會阻塞整個總線，而是通過Monitor來記錄獨占訪問的地址，從而確保原子性。

實際的SOC中，很少有使用Locked的訪問，這個對系統影響太大。我們了解一下就可以，實際基本不會使用。如果你設計了一個IP必須支持locked訪問，估計都不會有公司愿意買。

1. AXI4的原子操作

在AXI4中，為了提高性能和減少對總線性能的影響，只有Exclusive訪問被保留，而Locked訪問模式被舍棄。

Exclusive訪問通過AxLOCK信號和響應信號（RRESP和BRESP）來實現，其中EXOKAY表示獨占訪問成功，而OKAY則表示獨占訪問失敗。

注意：這里EXOKAY才表示獨占訪問成功！

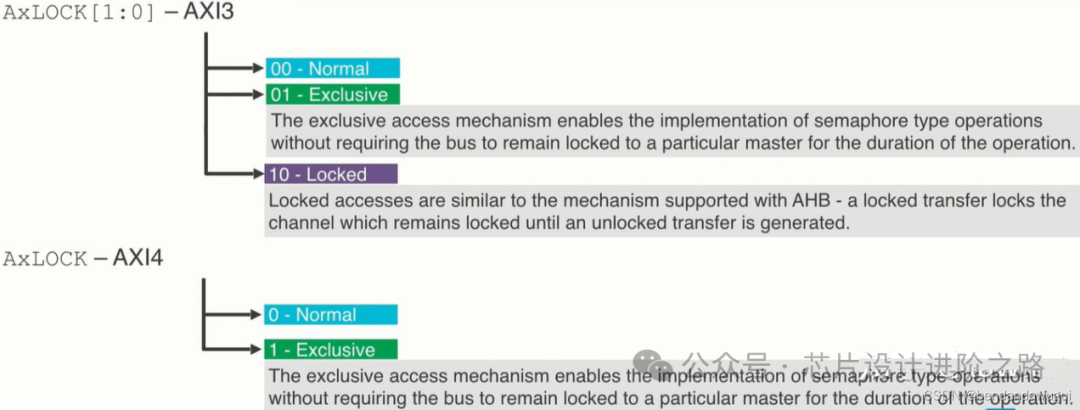

AXI3和AXI4對比如下：

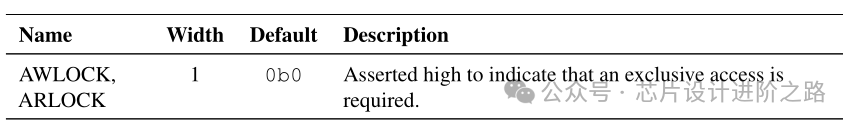

AXI3的AxLOCK有2個bit，AXI4只有一個bit。

AXI4中這個信號名只是為了延續，其實有一定的誤導性，AxLOCK并沒有LOCK的功能。

1. AXI5的原子操作

到了AXI5協議，引入了更多類型的原子操作，包括Atomic Store、Atomic Load、Atomic Swap和Atomic Compare。這些操作允許在數據所在的位置上執行操作，而不需要將數據移動到發起操作的代理處。這種機制減少了系統中其他代理無法訪問數據的時間，提高了效率。AXI5中的原子操作通過新增的AWATOP信號來標識原子操作的類型和具體的操作類型。

在AXI5協議中，Atomic傳輸?shù)玫搅嗽鰪?qiáng)，支持更多的原子操作類型，包括原子存儲（Atomic store）、原子加載（Atomic load）、原子交換（Atomic swap）和原子比較（Atomic compare）。這些操作允許處理器在不鎖定總線的情況下，對內存中的數據執行原子級別的讀寫操作。

• Atomic store：發送單個數據值與地址和要執行的原子操作，目標執行使用發送的數據和地址位置的值作為操作數的操作，并將結果存儲在地址位置，通過B通道返回單個響應而不帶數據。

• Atomic load：發送單個數據值與地址和要執行的原子操作，返回原始數據值，目標執行使用發送的數據和地址位置的值作為操作數的操作，并將結果存儲在地址位置，通過R通道返回訪問地址空間的原始數據。

• Atomic swap：發送單個數據值與地址，不需要原子操作，目標交換地址位置的值與提供的值，返回原始數據值，通過B通道返回單個響應而不帶數據。

• Atomic compare：發送兩個數據值，比較值和交換值，到地址位置，比較地址位置的數據值與比較值，如果匹配則寫入交換值，否則不寫入，返回原始數據值，通過B通道返回單個響應而不帶數據。

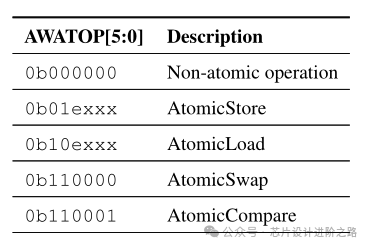

在AXI4和AXI5協議中，原子操作通過AW和W通道發送請求，并通過B和R通道返回響應。AW通道在AXI4的基礎上增加了AWATOP[5:0]信號，用于標識原子操作的類型和具體的操作類型；W通道傳遞原始的操作數。Atomic store和atomic load操作都需要通過AW和W通道發送地址、長度、原子類型和操作，都需要從內存讀取地址位置的原始數據，都需要進行ALU運算，然后將新值存回地址位置。兩者的主要區別在于原子操作完成后的響應和數據返回：atomic store通過B通道返回一個原子響應；而atomic load通過R通道返回訪問地址空間的原始數據。

總結一下：

1. AXI3 協議中的原子操作主要是通過Exclusive和Locked訪問來實現的，Locked訪問在后續被放棄，可以只做了解。

2. AXI4和AXI5都只支持Exclusive，這個是AXI協議支持原子操作的重點；

3. AXI5引入了更多類型的原子操作，增加了AWATOP[5:0]信號，但是AXI5 協議在現實中用的比較少，還是AXI4比較常見，可以只做了解，具體使用的時候去查協議對照就行，不用花太多時間。




1. 舉例說明

下面是兩個成功的獨占訪問序列的例子，這兩個訪問序列都PASS了。

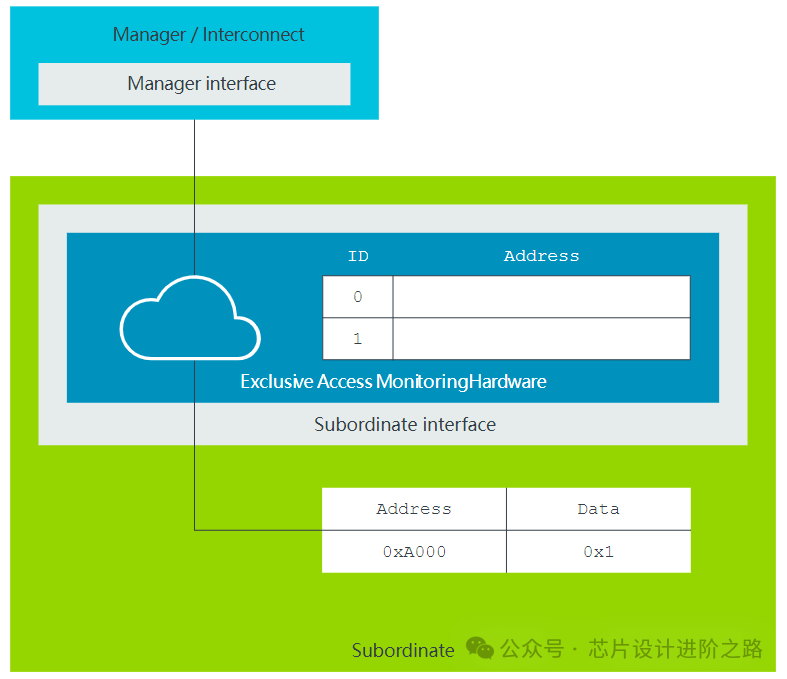

下圖展示了一個包含管理器及其AXI管理器接口和從屬設備的系統：

從屬接口包括可以為每個事務保存ID和訪問地址的獨占訪問監控硬件。

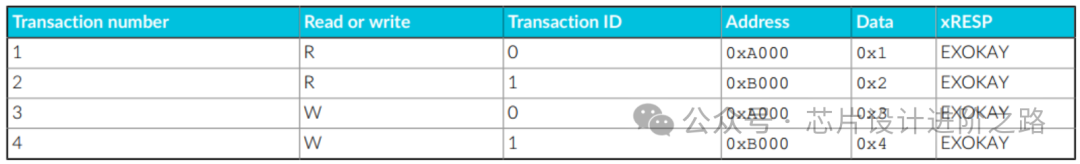

下表描述了示例序列中的不同事務。表中的所有事務都是獨占訪問：

表格中顯示的事務序列按如下方式進行：

1. 第一筆傳輸是管理器從地址0xA000進行帶有ID 0的獨占讀取事務。獨占訪問監控硬件在其表中保存了此事務的ID和地址，從屬設備以讀取數據0x1作為響應。由于這個從屬設備支持獨占訪問，獨占訪問監控硬件以EXOKAY響應作為回應。

2. 第二筆傳輸管理器從地址0xB000執行帶有ID 1的新的獨占讀取事務。同樣，獨占訪問監控硬件在表中保存了這個新事務的詳細信息，從屬設備以讀取數據0x2作為響應。由于這個從屬設備支持獨占訪問，獨占訪問監控硬件再次以EXOKAY響應作為回應。此時，有兩筆獨立的獨占序列正在進行。

3. 第三筆傳輸管理器對地址0xA000執行帶有ID 0的獨占寫入事務。獨占訪問監控硬件在表中檢查此事務的詳細信息，并且由于存在帶有ID 0和地址0xA000的現有記錄，以EXOKAY響應回復管理器。這意味著沒有其他管理器訪問過這個內存位置，從屬設備用它接收到的新值更新它，在這個例子中是0x3。獨占訪問監控硬件從其表中移除了這個事務的ID和地址，因?yàn)閷?duì)該地址位置的獨占訪問序列現在已完成。

4. 第四筆傳輸管理器對地址0xB000執行帶有ID 1的新的獨占寫入事務。獨占訪問監控硬件在表中檢查此事務的詳細信息?？吹酱嬖趲в蠭D 1和地址0xB000的現有記錄，它再次以EXOKAY響應回復管理器。這意味著沒有其他管理器訪問過這個內存位置，從屬設備用它接收到的新值更新它，在我們的示例中是0x4。同樣，獨占訪問監控硬件從其表中移除了這個事務的ID和地址，因?yàn)閷?duì)該地址位置的獨占訪問序列現在已完成。

下面是一個成功的獨占訪問序列和一個失敗的獨占訪問序列的例子。

下圖包含管理器及其AXI管理器接口和從屬設備的系統，兩個獨占訪問序列，第一個成功，第二個失敗。

從屬接口包括可以為每個事務保存訪問的ID和地址的獨占訪問監控硬件。下表描述了示例序列中的不同事務。表中的所有事務都是獨占訪問：

表格中顯示的事務序列按如下方式進行：

1. 第一筆傳輸是管理器地址0xA000進行帶有ID 0的獨占讀取事務。獨占訪問監控硬件在其表中保存了此事務的ID和地址，從屬設備以讀取數據0x1作為響應。由于這個從屬設備正確支持獨占訪問，獨占訪問監控硬件以EXOKAY響應作為回應。

2. 第二筆傳輸管理器從與第一筆交易相同的地址0xA000執行了帶有ID 1的新獨占讀取事務。獨占訪問監控硬件在表中保存了這個新事務的詳細信息，從屬設備以讀取數據0x1作為響應。同樣，因?yàn)檫@個從屬設備正確支持獨占訪問，獨占訪問監控硬件再次以EXOKAY響應作為回應。在我們的示例中，此刻我們有兩個針對相同內存位置的不同進行中的獨占序列。

3. 第三筆傳輸管理器對地址0xA000執行了帶有ID 0的獨占寫入事務。獨占訪問監控硬件檢查表中此事務的詳細信息，并看到有記錄顯示ID 0和地址0xA000，于是以EXOKAY響應回復管理器。這意味著沒有其他管理器更新過這個內存位置，從屬設備可以用接收到的新值更新它，在我們的例子中是0x3。因?yàn)榈刂肺恢?xA000的內容已被修改，獨占訪問監控硬件從其表中移除了所有匹配該位置地址的條目。

4. 第四筆傳輸管理器再次對地址0xA000執行了帶有ID 1的新獨占寫入事務。獨占訪問監控硬件檢查表中此事務的詳細信息。沒有找到任何帶有地址0xA000的記錄，它以O(shè)KAY響應作為回應。OKAY響應意味著之前在這個內存位置上執行了寫入操作，該操作更新了數據。在這種情況下，從屬設備無法用新值0x4更新內存位置。這種情況是獨占訪問失敗。在這種情況下，管理器必須重新啟動完整的獨占訪問序列，從獨占讀取開始，然后再執行獨占寫入。

這兩個例子展示了獨占訪問如何實現非阻塞行為。由于LOCK訪問基本不用，這里就不舉例說明了。

總的來說，AXI協議中的Atomic傳輸是一種重要的機制，它允許在多核系統中安全地執行對共享內存的原子操作，從而保證了數據的一致性和系統的穩定性。而ARM更新AXI協議也主要是為了它的CPU服務的，在其他非cpu核心的ip中碰到Atomic傳輸?shù)母怕时容^小，但是對整個SOC系統來說，Atomic傳輸還是必須掌握的知識。

當然大家現在都知道，RSIC-V才是未來，那么RSIC-V是怎么支持原子操作的呢？

1. RISC-V的原子操作

RISC-V通過指令的A擴展（Atomic Extensions）來實現原子操作指令。RISC-V 的 A 擴展提供了兩種指令集來實現原子操作：一種是 LR/SC（Load-Reserved/Store-Conditional）指令對，另一種是 AMO（Atomic Memory Operations）指令。

下面簡要介紹這兩種指令集：

1. LR/SC（Load-Reserved/Store-Conditional）指令對：

1. Load-Reserved (LR)：這條指令用于加載一個內存地址的值，并且“保留”這個地址，意味著在之后的一段時間內，其他處理器對這個地址的訪問將會被阻塞，直到與之配對的Store-Conditional (SC) 指令執行。這為執行原子操作提供了一種機制。

2. Store-Conditional (SC)：這條指令嘗試將一個新值存儲到之前由Load-Reserved保留的內存地址中。如果自從執行Load-Reserved以來，沒有其他處理器對這個地址進行了寫入，那么Store-Conditional會成功更新內存并返回成功信號；如果有其他處理器進行了寫入，它會失敗并返回失敗信號，此時通常需要重試整個操作。

2. AMO（Atomic Memory Operations）指令：

1. RISC-V的AMO指令集提供了一組豐富的原子操作，包括加法、減法、邏輯操作（AND、OR、XOR）以及比較和交換（CAS）等。這些操作直接在內存上執行，不需要使用Load-Reserved和Store-Conditional指令。

2. AMO指令包括：AMOSWAP（原子交換）、AMOADD（原子加法）、AMOAND（原子AND）、AMOOR（原子OR）、AMOXOR（原子XOR）、AMOMAX（原子最大值）、AMOMIN（原子最小值）、AMOMAXU（原子無符號最大值）、AMOMINU（原子無符號最小值）等。

3. 這些指令通常用于實現無鎖數據結構和同步原語，因?yàn)樗鼈兇_保了在多處理器系統中對共享數據的安全訪問。

這兩種指令集各有優勢和適用場景。LR/SC提供了一種靈活的原子操作機制，適合實現復雜的同步原語，如鎖和條件變量。而AMO指令集則提供了更直接、更高效的原子操作，適合實現簡單的原子更新和無鎖編程。在實際應用中，開發者可以根據具體需求選擇合適的原子指令集。
