? ? ? ? 隨著電子設備的發展，電池所使用電壓和電流的規格趨于多樣化，小到小功率電動工具，大到電動汽車的動力電池，電池應用會涉及到各種電池串聯和并聯形成電池組的使用方式，以便增加電池的電壓和容量。

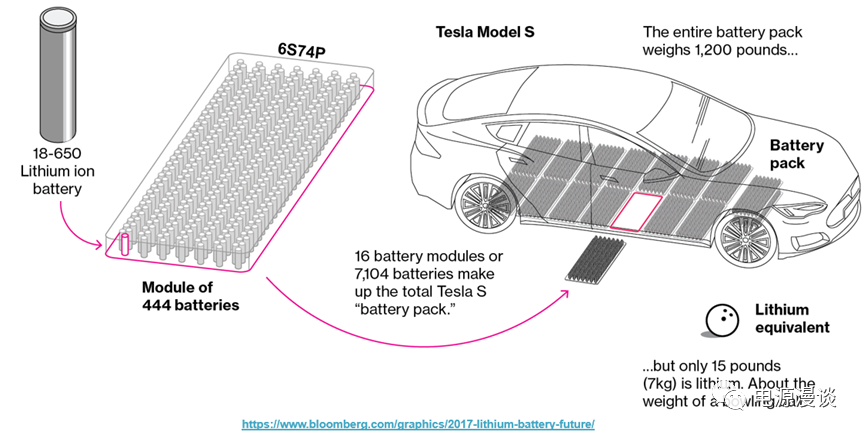

? ? ? ? 我們舉一個典型的案例，如圖0所示，特斯拉ModelS的電動汽車電池共有16個電池模塊，每一個電池模塊具有四百四十四節電池，共七千一百零四節電池，每一個電池模塊是6串74并的模塊，想象一下，平衡所有的電池是一個非常有挑戰的事情。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖0

? ? ? ? 實際應用中，當發生電池串聯時，難免會遇到電池不平衡的問題。

一般的情況下，當電池出廠時，電池的電壓及容量基本一致，如圖1所示，

? ? ? ? ?? ? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖1

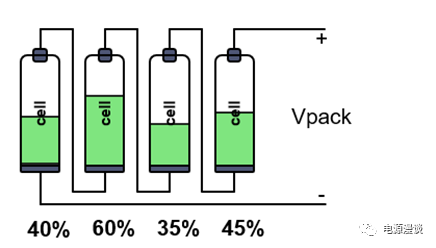

? ? ? ? 但是隨著時間的推移，電池的狀態會由于電池生產制造工藝的不同，以及自放電等因素，電池電壓及容量的狀態會發生較多明顯的變化，如下圖2所示，

? ? ? ? ?? ? ? ? ? ? ??

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖2

? ? ? ? 有人會問，什么是電池自放電呢？實際上它是電池內部自己產生的一個電荷泄露過程，此時事實上，并沒有產生負載放電回路。由于不同電池個體內部阻抗的不同，隨著時間的推移，及高溫等因素，會不斷加速這種變化產生。所以，在一些應用中，比如儲能系統使用淘汰下來的梯次電池會存在很多安全隱患。

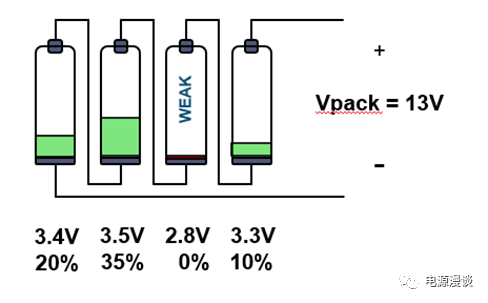

? ? ? ? 隨著對這個存在不平衡問題的電池組的繼續放電使用，則電壓最低的電池的電壓會越來越低，以至于最終達到0，如圖3，4所示，隨著進一步的流過其它較強電池的電流，則它的電壓可能會變?yōu)樨撝担藭r就會很容易發生電池損壞和起火等事件。

? ? ? ? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖3

? ? ? ? ?? ? ??

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖4

? ? ? ? 對于一些低成本電池組，并不會對每一節電池電壓進行實時監控，所以，當產生最弱電池電壓變負后，就會發生不可逆轉的失效或者事故。而具有單節電池保護電路的電池可以將最弱電池變?yōu)殚_路，以此阻止繼續放電，從而避免安全事故，但這并非是一個高效的處理方式，接下來我們解釋一下這一點。

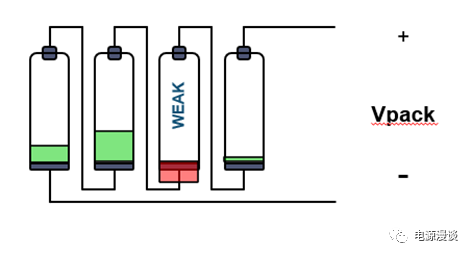

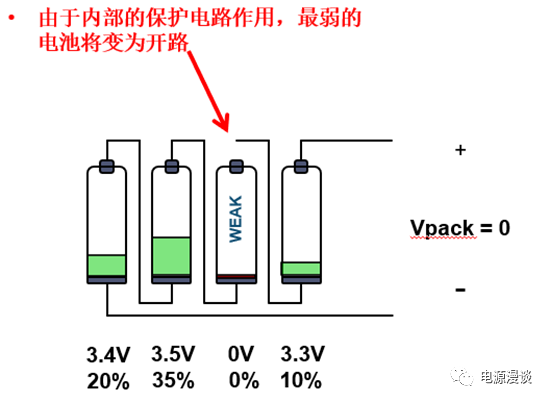

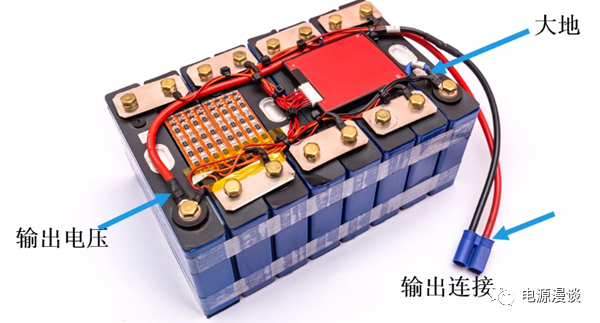

? ? ? ? 從下圖5可見，當最弱電池變?yōu)殚_路后，其它較強電池的剩余電量就不能繼續使用了，所以，這就造成了電池容量的巨大浪費，一般我們會在電池內部添加單節電池保護線路，如圖6所示，除了監控電池串聯總的電壓之外，會有一部分電路去監控每一節電池電壓，實時上報給主CPU處理器，必要時去做欠壓或者過壓的保護動作，在充電過程中，主要面臨的問題就是最弱單節電池的過壓問題，而在放電過程中主要面臨的問題是最弱電池的欠壓問題。

? ? ? ? ?? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖5

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖6

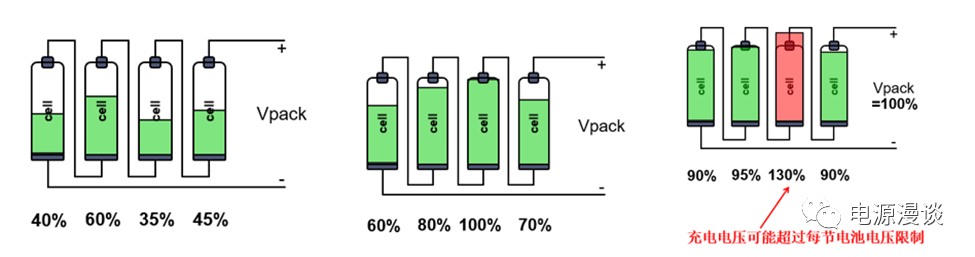

? ? ? ? 圖7給出了一個串聯電池組在充電過程中的電壓變化過程，可以看出第三節電池是一個最弱的電池，它由于一些原因導致其容量嚴重不足，所以在充電過程中，其電壓上升速度很快，以至于超過最大允許電壓，如果不施加過壓保護電路，則若干周期后必然導致電池損壞。另一方面，即使添加了單節電池過壓保護電路，則在最弱電池達到允許的最大電壓前關閉此節電池的充電回路，則其它電池還處于未充滿的狀態，這勢必不能很好的利用電池的容量，溫度因素同時會惡化這個過程，所以，一旦存在劣質電池存在于電池組中，你的電池組容量就像一個很小容量的電池，很快就會不能用。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖7

? ? ? ? 電池平衡的既然會導致嚴重的電池容量浪費，我們一定要通過一些方法去避免這種不經濟的運行方式，我們接下來會討論幾種電池平衡電路，通過它來解決這個問題。

?

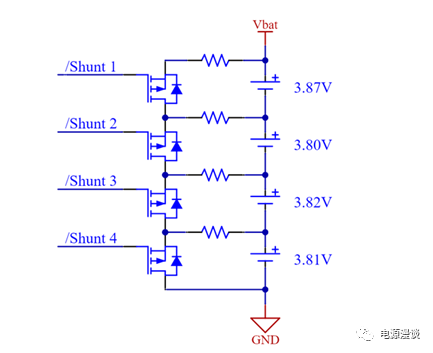

電阻分流器的方式是最基本的處理電池平衡的方法，如下圖8所示，

? ? ? ? ? ? ??

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖8

? ? ? ? 如圖8所示的電路，在每節電池兩端連接一對電阻，且和一個可控的晶體管串聯，當系統監控到最大電壓的電池時，將晶體管閉合，這樣流過這節電池的電流會被分流掉一部分，但是電池組總的充電電流不會變化，那么，其它電池的電壓會更快地被充電，其電壓慢慢地趕上最高電池電壓，當系統檢測到這個門限時，就會切斷晶體管，接下來進行正常充電。

? ? ? ? 這種方式的好處是成本較低，容易實現，其缺點是部分充電能量會被當做熱能在分流器電阻上耗散掉，所以一般的建議，將電阻和晶體管放置在相對遠離電池空間處，以免熱耗散會加劇電池不平衡的狀態。

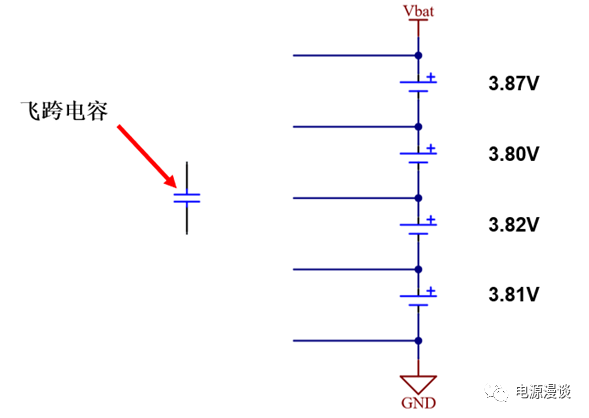

? ? ? ? 另一種處理電池平衡的方法是飛跨電容方式，如圖9所示，主要思想是通過電容作為搬運電荷的工具，將電荷從最高電池電壓搬運到最低電池電壓上。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖9

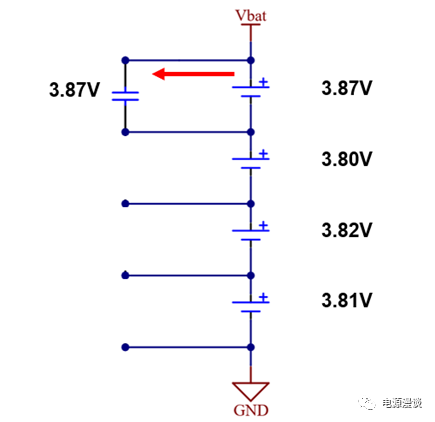

? ? ? ?舉例來說，如圖10所示，當最上面的電池電壓是最高時，比如3.87V,當飛跨電容接到上面時，電容電壓被充電到3.87V，

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖10

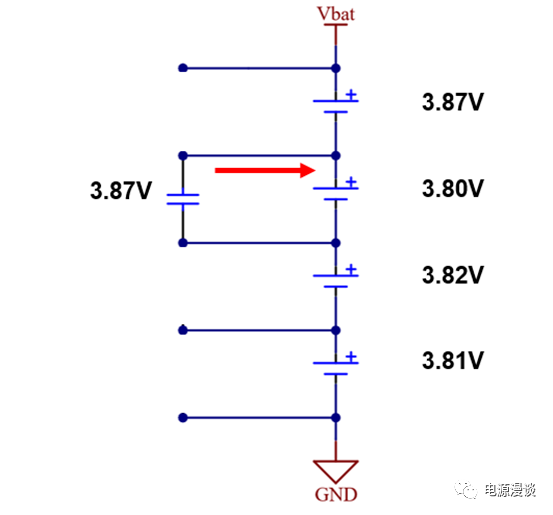

? ? ? ? 接著充好電的3.87V的飛跨電容接到最低電壓電池上，如圖11，這樣能量從飛跨電容會轉移到3.8V的電池上，電池電壓會變?yōu)?/span>3.81V,同時由于并聯關系，飛跨電容電壓也會變?yōu)?/span>3.81V.

??? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖11

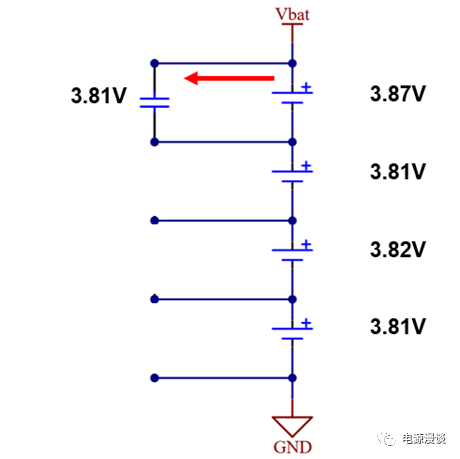

? ? ? ? 接著3.81V飛跨電容會重新接到最高電壓電池上，如圖12，此時能量繼續從最高電壓電池傳遞到飛跨電容，此時二者電壓同時變?yōu)?/span>3.86V.

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖12

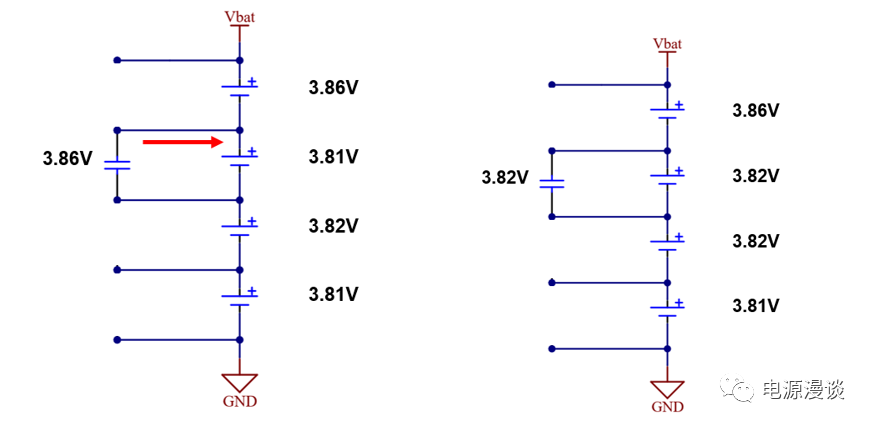

? ? ? ? 緊接著飛跨電容又被連接到最低電池電壓3.81V上，達到平衡時，電池電壓和飛跨電容變?yōu)?/span>3.82V,此時它就不再是最弱的電池了，如圖13所示。

圖13

? ? ? ? 系統會不停的以諸如上述方式進行電荷的轉移，最終電池電壓最終會達到平衡。由于飛跨電容的電荷容量和電池的電荷容量相比相對比較小數百萬倍，所以能量在飛跨電容和電池之間的傳遞頻率會是數千赫茲的水平，由于大部分能量不會以熱能散掉，這種方式相對電阻分流器的方式更節省能耗。上述過程，我們僅僅從原理上去分析電荷傳遞的過程。

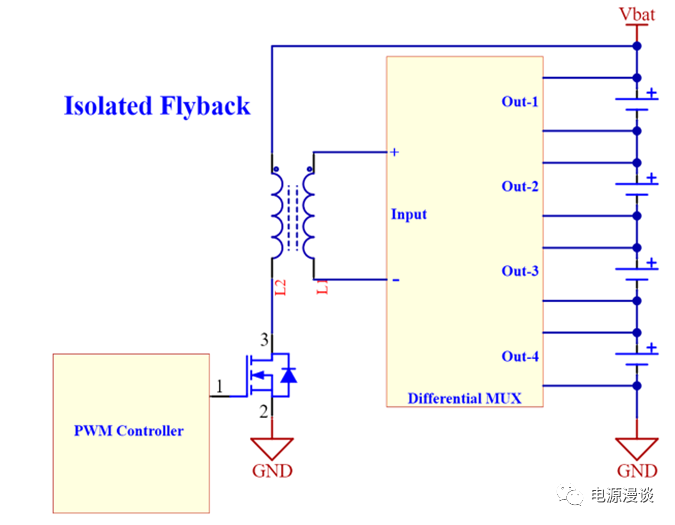

? ? ? ? 第三種處理電池平衡的方法，是采用雙向DC/DC變換器，將能量從一個電池中傳遞到另一個電池中。DC/DC電池變換器可以根據需要設計為隔離式DC/DC，如同步整流反激變換器或者同步整流正激的變換器，也可以設計成非隔離的DC/DC電路，如Buck，4SW buck-boost等。

? ? ? ? 電源的輸入端可以是電池串，也可以是單節電池，輸出端設計為可選擇輸出的多路輸出電源。這種方法，可以用于一些大功率電池應用中。接下來，我們會簡單介紹兩種大功率電池平衡的例子，一種是混動車中的48V和12V電池平衡，另一種是5G備用電池中的，鉛酸電池和鋰電池的電池平衡。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖14

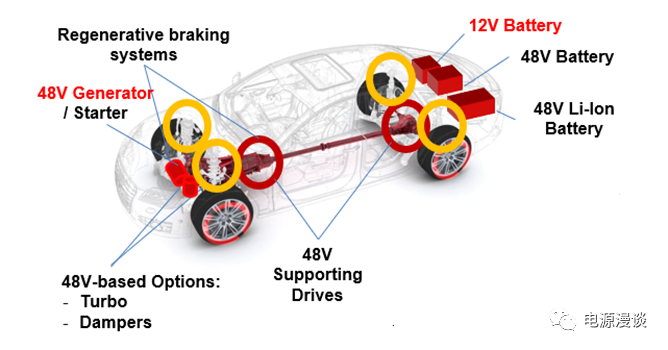

? ? ? ? 如下圖15，是在HEV或者PHEV車上廣泛存在的48V總線結構，由于車輛電氣化的逐步發展，越來越多大功率電氣化設備的增加，原有12V鉛酸電池的總線電流會達到幾百安培，增加48V鋰電池電池后，采用48V總線供電，則大大減小了總線電流，線損會減小為十六分之一。同時由于48V電池的儲能效應，在剎車時，可以將動能能量存儲在48V電池中，再次啟動時，會更容易啟動，在節能上也有一定的幫助。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖15

? ? ? ? 通過一個同步整流Buck電路，將48V電池能量轉移到12V鉛酸負載，而從12V鉛酸電池的能量可以反向以Boost電路運行，將能量轉到48V電池，通過dsPIC33來作為主控制器，可以很容易對48V和12V之間的buck DC/DC做雙向運行，作如圖16所示。

圖16

? ? ? ? ?另一種電池平衡的案例，是5G基站備用電源中的雙向DC/DC電源，隨著5G基站設備的增加，電網受到比較大的壓力，因此需要一個48V儲能電池放置在系統中，同時50V基站負載還會一直連接鉛酸負載給客戶，兩個電池之間會通過一個雙向DC/DC來實現，

?

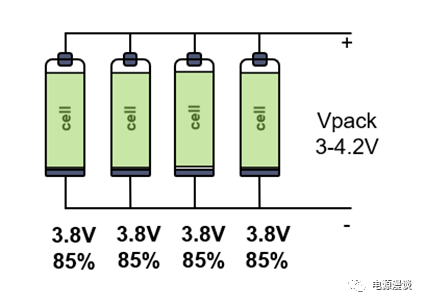

? ? ? ? 電池組合的另一種方式，就是電池并聯，電池并聯的情況會簡單一些。如圖17所示，正常情況下，并聯的四個電池，其充電或者放電電壓必然是相同的，而充電或者放電電流也基本相同。

? ? ? ? ??

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖17

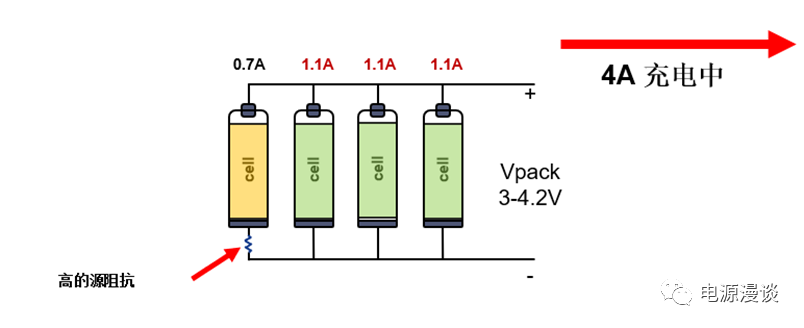

? ? ? ? 在如下圖18所示的并聯電池充電過程中，容量偏小的電池，如最左側的一個，由于其阻抗較大，所以，其獲得的充電電流會偏小，其減小的充電電流部分會被其它阻抗較小的電池所分擔，所以容量較小的電池充電相對較慢，必然不會出現過壓問題。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖18

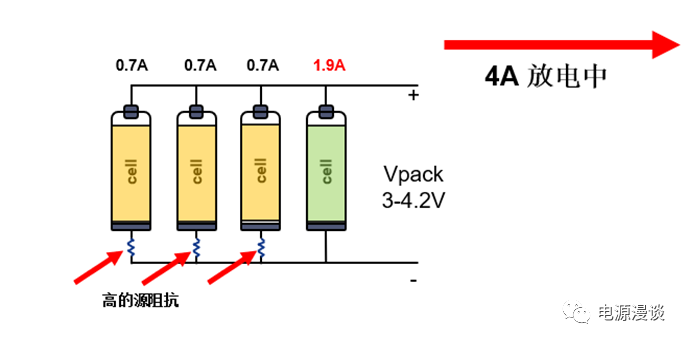

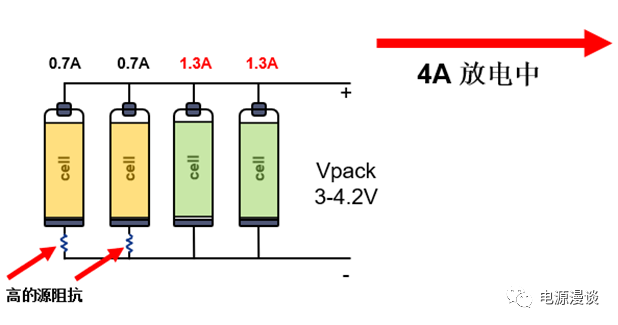

? ? ? ? 在并聯電池的放電過程中，也是類似的過程,如圖19所示。容量較小的電池，由于其內部阻抗較高，所以會有較小的放電電流，其減小部分的電流會被其它正常電池所分擔，所以較差的容量低的電池不會產生欠壓的情況。

????

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖19

? ? ? ? 如果在一個系統中，很多個電池的容量都變小了，那么這時候這個事情就變得相對不可控了，因為大多數充電或者放電電流都被轉移到較少數得電池上了，這個電流會超過其允許得正常電流，逐漸得這些電池也就會被損壞或者降級，如下圖20中得最右側的電池。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖20

? ? ? ? ?總結，通過以上的分析，我們了解了引起電池不平衡的原因及現象，基于此分析了三種處理電池不平衡現象的電路方法，對于我們了解電池管理系統的一些設計思路有一定幫助。
