比較器和R-S觸發器是常見的基本器件，在電路仿真中經常會用到，本文通過簡短介紹，希望對這兩個器件的使用能夠有更多的認識。

一.比較器的仿真

如圖1所示,我們設置一個三角波，讓它作為比較器的正端輸入，比較器負端輸入信號為固定2.5V的直流信號。

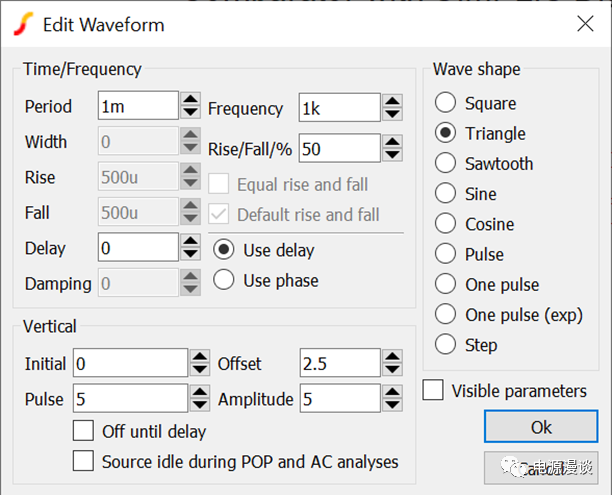

圖1 三角波輸入信號設置

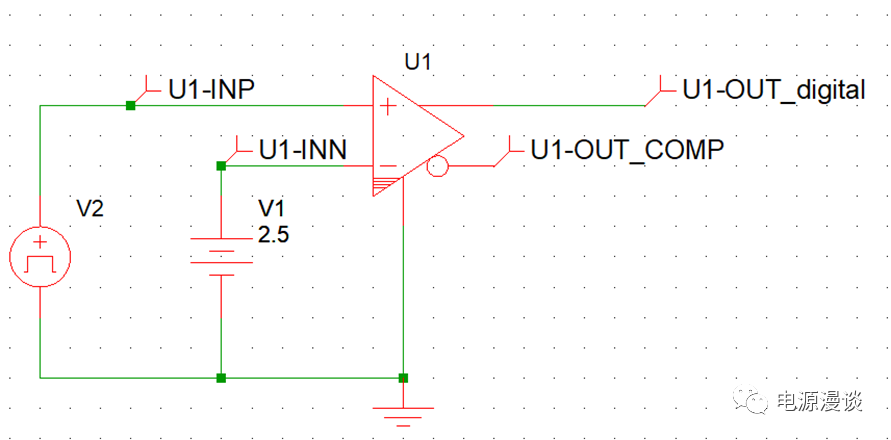

圖2 比較器基本功能測試

如圖2，我們給出比較器仿真的原理圖，V2為輸入三角波信號，V1為固定的2.5V電壓輸入，我們觀察比較器的正和負輸出電壓波形。

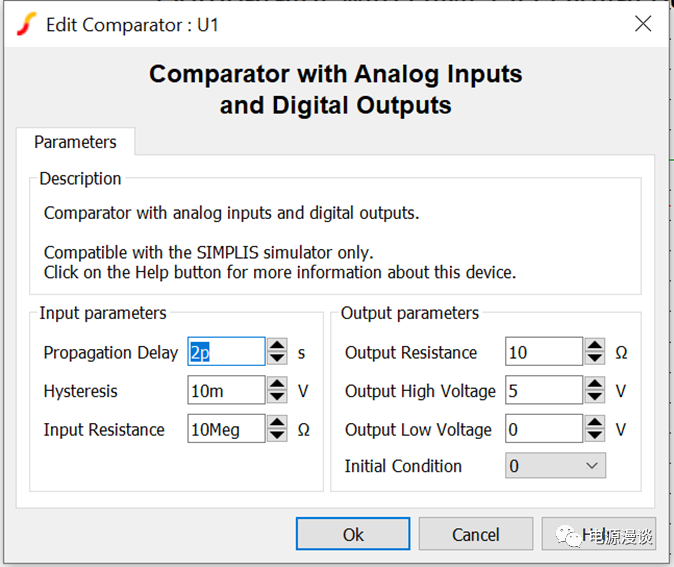

圖3 比較器參數設置

在仿真之前，對比較器的參數進行檢查，這里，我們將比較器滯環設為10mV，圖3所示，我們可知，比較器的輸入阻抗為10Meg非常高，輸出阻抗為10ohm非常低。

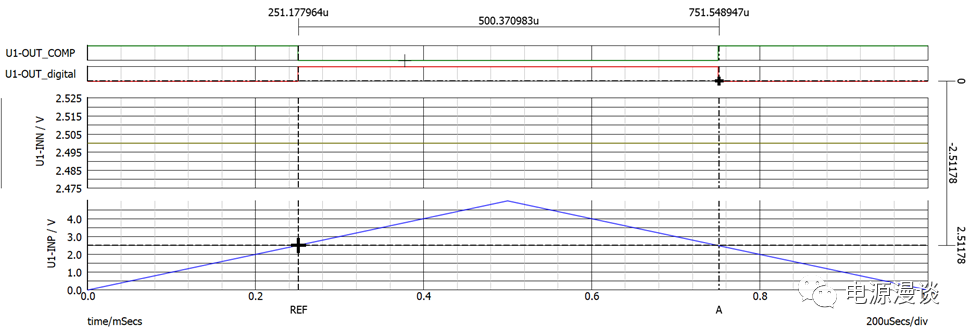

圖4 比較器仿真結果

從圖4的仿真結果看，當V1電壓大于三角波電壓時，比較器輸出為低電平，當V1電壓小于三角波電壓時，比較器輸出為高電平，比較器兩個輸出是互補關系。由于比較器的滯環比較小，所以比較器翻轉值非常精確，在2.5V處翻轉。

二.R-S觸發器的仿真

R-S觸發器是幾個基本的數字邏輯芯片，常用在開關電源的驅動輸出級，S輸入和R輸入互相牽制，在一個開關周期內S輸入一個邊沿之后，輸出電壓波保持為一種狀態，接下來只能等R輸入一個邊沿才能讓輸出波形再次發生翻轉，仿真原理圖如圖5所示。

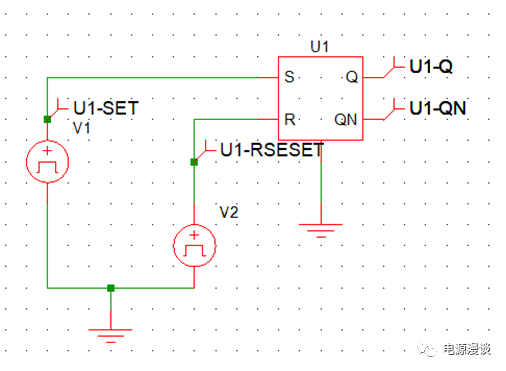

圖5 R-S觸發器仿真原理圖

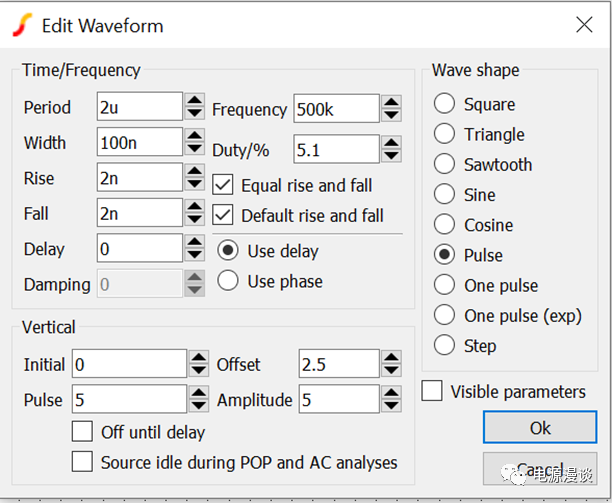

圖6 S輸入信號的波形設置

圖7 R輸入信號的波形設置

根據圖6，圖7的設置，我們將R,S都設置500k的周期信號，脈寬都設置為100n，R輸入信號滯后S輸入信號90C相位。

圖8 R-S觸發器的輸入和輸出信號波形

從仿真波形來看，Q輸出的波形占空比為25%，和它互補的波形占空比為75%，S信號輸入上升沿時開始輸出Q信號的高電平脈沖，S信號上升沿時開始輸出Q信號的下降沿，如此周期性重復。

總結，本文通過簡要說明及仿真對比較器及R-S觸發器的特性進行了分析探討，對了解其特性有一定參考。
