有的時候在電路設計中，需要用到加法器，比如兩個采樣電流需要相加得到一個獨立的采樣信號，那么通過運放就很容易實現。本文簡要說明一下加法器的運放實現。

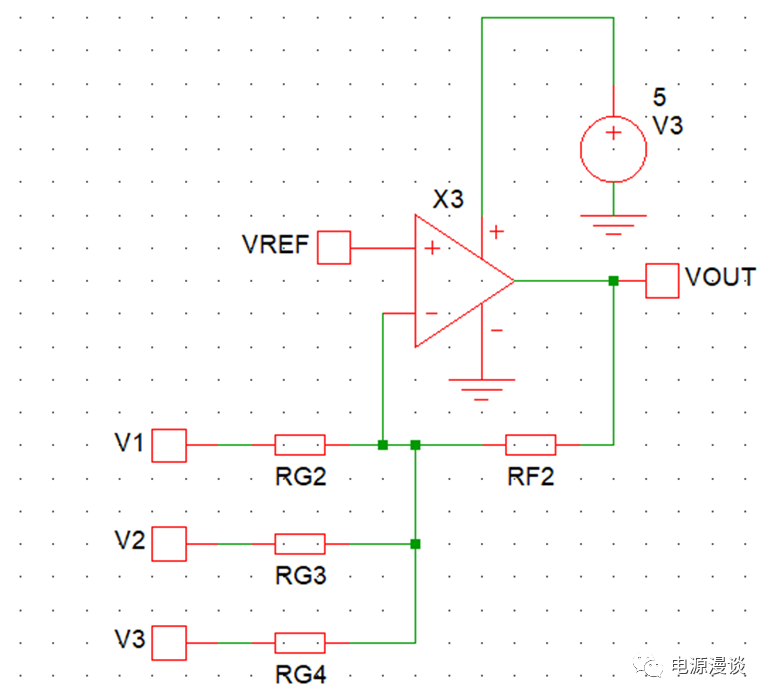

圖1 加法器的運放實現

如圖1所示，運放接成一個反相放大的形式，和普通反相放大形式不同的是，它在反相輸入端增加了多個輸入信號，這里是增加了2個，共三個輸入信號。

通過理想運放的基本特性，假設VREF為接地。那么，我們可以計算其輸入和輸出關系為如下表達式。

圖2 加法器的運放計算表達式

從圖2計算表達式來看，如果RG1，RG2，RG3，RF2取值為相同的電阻，則得到的關系就是V1+V2+V3=-Vout，這就實現了三個輸入電壓的加法關系。由于這里是反相輸入形式，所以輸出和輸入之間有一個負號。

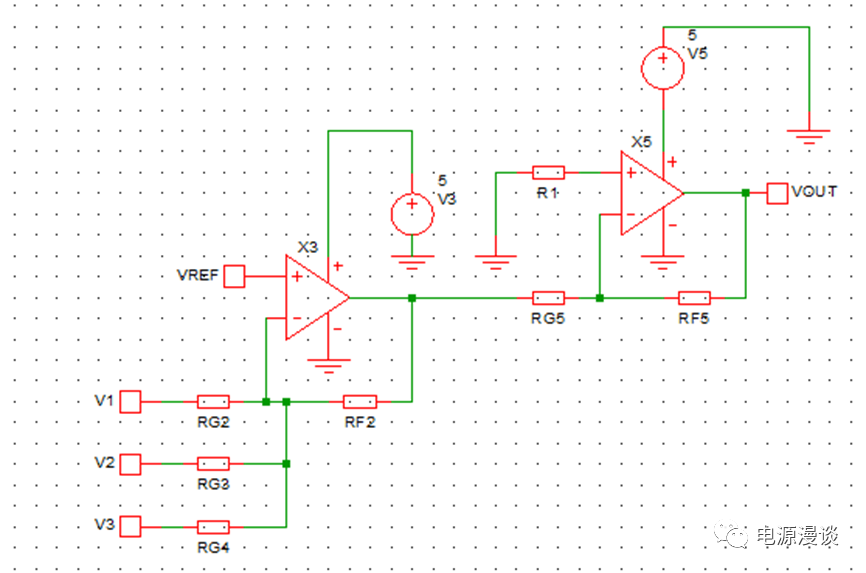

圖3 改變反相放大加法器的輸出極性

如果希望輸出的加法信號，和輸入的信號的極性相同，那么通過在輸出信號基礎上，再增加一級反相比例放大電路即可，如圖3所示，這里我們不做詳細計算，僅做示意，有興趣可以親自推導。當反饋電阻RF5和輸入電阻RG5相同時，則加法器輸出電壓極性在經過第二級電路后僅僅做了第二次反相，所以會在最終的輸出信號VOUT上得到和輸入信號一樣極性的輸出信號。

這里需要說明一下，圖1所示的為反相放大加法電路，由于當VREF為0時，各個反相輸入信號，V1，V2，V3均為通過反相端接地，那么，不同的反相輸入信號就不會生相互干擾，因此輸出精度會高一些。而與之相反的，同相放大電路對應的加法器，由于反相端電壓不是地，因此不同輸入間信號會發生串擾，影響輸出精度，這里我們不做介紹。

總結，本文簡要介紹反相放大電路的加法器電路形式，同時提及同相放大電路的加法器的缺點。
