MCU在正常的運行中，總是會遇到一些突然發生的事情，這些事情往往是MCU的硬件驅動的，和MCU的運行是異步關系的一些高優先級事件，這些事件可以打斷MCU的正常代碼運行，從而去操作另外的事情，這個事件就是中斷，它需要去做的事情就是中斷服務程序ISR.打個比方，一個人正在工作，突然口渴了想喝水，那么"喝水"這個比"工作"更優先的事件就可以打斷工作。本文主要針對16位MCU及DSC的中斷處理系統進行一些討論。

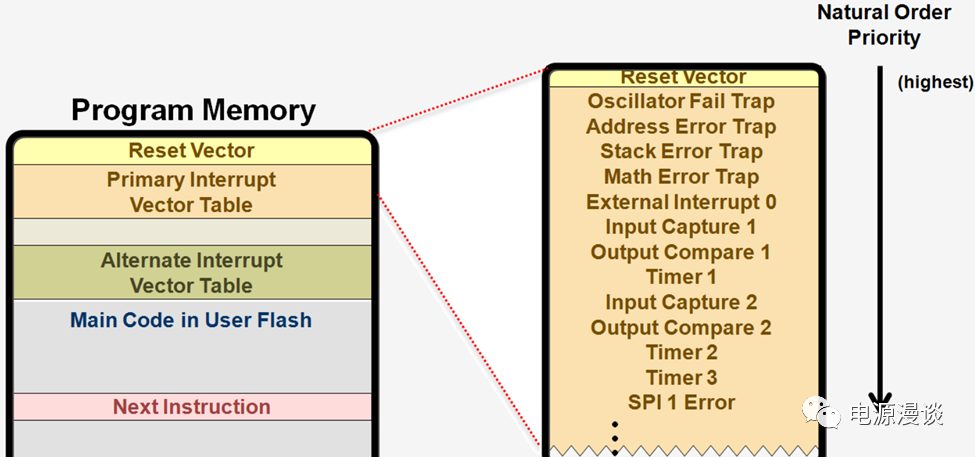

圖1 中斷向量的位置及執行示意圖

首先我們簡要介紹一下中斷處理系統。16位MCU有一個中斷向量系統，這個向量系統可以支持高達8個不可mask的Traps源，及高達246個普通中斷源。有人會問，什么是Traps源？這里其實就是如前面所描述的那樣，它是不可屏蔽的中斷，這些中斷可以表示一些硬件或者軟件上的故障發生。

在這些芯片中，每一個中斷源都可以指定為7個不同的優先級，即從0-7的優先級。大家都知道進到中斷和出中斷是需要時間的，一般而言，基本的進入中斷的延時為3個指令周期，而出中斷延時為四個指令周期。這就是16位MCU及DSC的中斷處理系統的一個基本認識。

每一個中斷源，都可以觸發一個獨立的代碼段的執行，這個獨立的代碼段就稱之為中斷服務程序ISR,而每一個ISR代碼的起始地址是存儲在芯片Flash的主中斷向量表中，即IVT中。這里需要注意的是，每一個中斷向量都是一個24位的地址。

圖2 芯片FLASH存儲的中斷向量表及輔助中斷向量表

從上圖2可以看出，在MCU內部，用戶的代碼是放在中斷向量表之后的，同時，我們也可以看出，除了中斷向量表IVT之外，有的芯片還存在一個輔助中斷向量表AIVT.

圖3 輔助中斷向量的作用

輔助中斷向量AIVT的主要作用是提供一種在不同應用之間切換的方式，這種切換不需要重新編程中斷向量，另一種情況，比如說評估采用不同的軟件算法的兩個應用的切換等。

圖4 輔助中斷向量的定義和使能

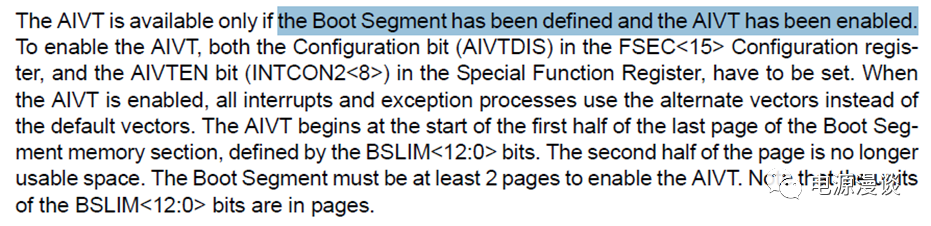

當定義了Boot Segment后，并且AIVT使能之后，輔助中斷向量AIVT才可以使用。除了在配置位AIVTDIS上使能AIVT之外，還需要在特殊功能寄存器INTCON2中的AIVTEN位來使能它。當使能AIVT后，所有的中斷和中斷處理過程都會使用AIVT而不是用IVT了，這一點需要注意。

圖5 輔助中斷向量表的FLASH位置

圖6 輔助中斷向量的位置

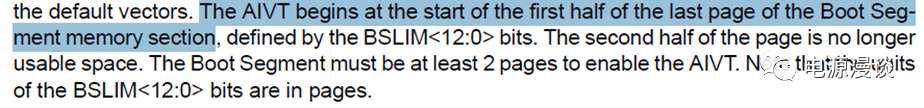

AIVT在FLASH中的位置起始于Boot Segment的最后一個PAGE的第一個半頁，這個起始位置由BSLIM來定義（具體某一個中斷向量的地址由頁地址和偏移地址決定），如圖5所示。第二個半頁實際上是不可以使用的，這里需要注意BSLIM的單位是PAGE。

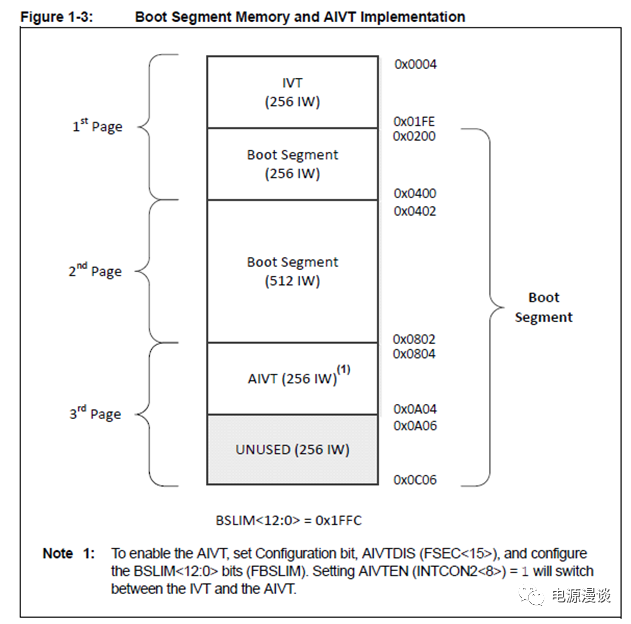

圖7 Boot Segment和AIVT的關系

圖8 BOOT Segment中AIVT的實現

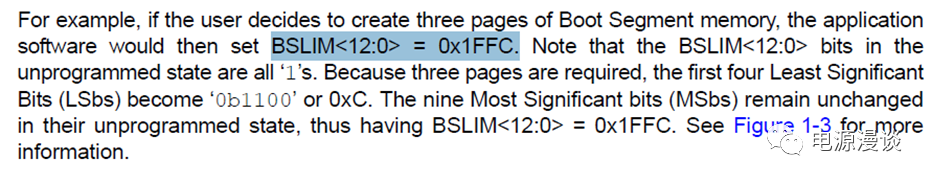

這里我們舉例說明，當我們?cè)O(shè)置三個PAGE作為BOOT Segment時，這里將設置BSLIM為0x1FFC,最低的兩位是0，確保實現3個PAGE.具體的FLASH的位置在圖7中可以了解。

總結，以上初步介紹了16位MCU的中斷處理系統的一些基本的特性，后面我們將繼續介紹這一話題。
