在手機無線充電系統設計中，功率接收器的雙諧振電路包括次級線圈和兩個諧振電容。第一諧振電容Cs的目的是增強功率傳輸效率。第二諧振電容 Cd 的目的是實現諧振檢測某些功率發射器設計上的接收器位置。

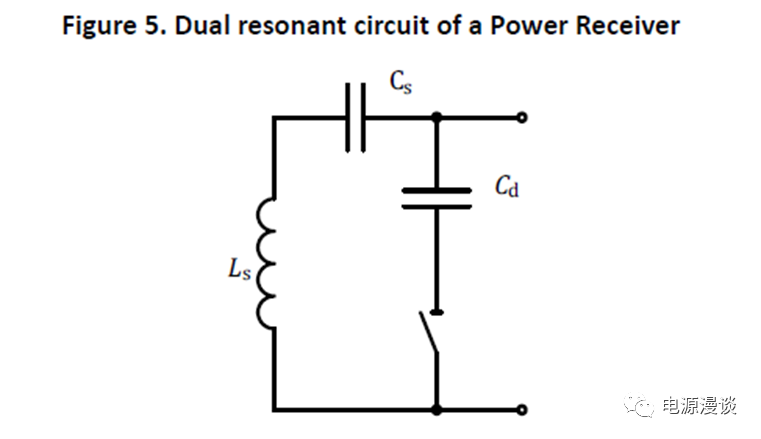

圖1 雙諧振電路示意圖

圖 1 顯示了雙諧振電路組成。雙諧振電路中的開關是可選的，如果開關不存在，則電容Cd 應與次級線圈Ls 固定連接。 如果存在開關，則其應保持閉合狀態，直到功率接收器傳輸其第一個數據包 （請參閱Qi 規范，通信協議）。注意，即使次級線圈沒有提供電源，開關也應保持閉合狀態，可以和后續的fd諧振頻率對應。

雙諧振電路應具有以下諧振頻率：

圖2 雙諧振電路的諧振頻率

在這些方程中，Ls‘是次級線圈放置在功率·發射器的表面接口上時的自感，如有必要，與原邊線圈對齊；Ls 是次級線圈不含不屬于電源一部分的磁活性材料靠近次級線圈的接收器設計（例如遠離功率發射器的接口表面）。換句話說，前一個頻率表示進行功率傳輸時的接收線圈諧振頻率，后一個頻率表示未放置到發射器上時的接收線圈諧振頻率。

此外，接收器諧振頻率fs 的容差 x 和 y 為 x = y = 5%，對應在配置數據包中指定最大功率值為3 W 以上，對于所有其它功率接收器，x = 5% 且 y = 10%。 這里可以看出，若沒有對齊時，則傳輸功率會降低。注意：計算確定電容值 Cd 時，請務必考慮雙諧振電路的端子之間可能影響諧振頻率值fd的任何寄生電容 。

由次級線圈、開關（如果存在）、諧振電容Cs，諧振電容Cd組成的環路的品質因數Q 應超過值77。這里品質因數Q為 定義為：

圖3 線圈品質因數定義

其中R是電容Cs和Cd短路時環路的直流電阻，注意這里使用的是電感Ls。

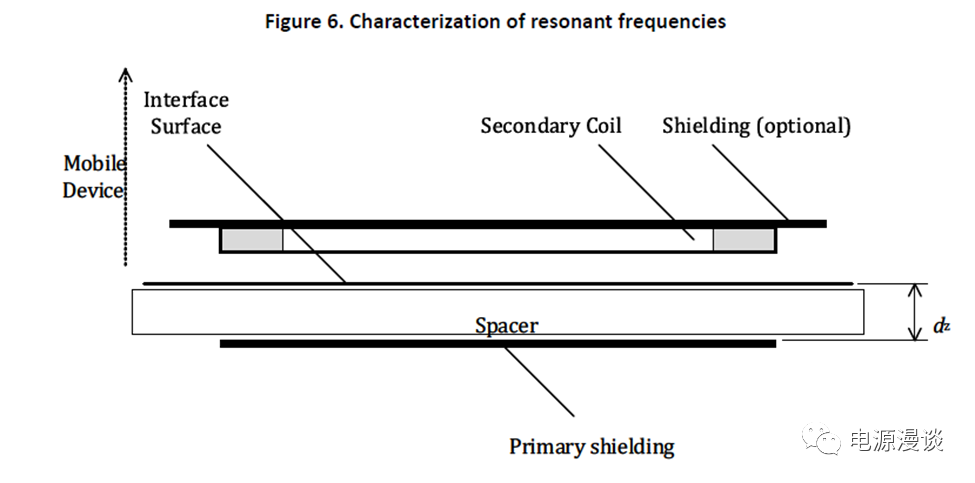

圖4 原邊屏蔽說明

圖 4 顯示了用于確定次級線圈的自感Ls’的環境 。圖 4 所示的原邊屏蔽層由TDK 公司的 PC44 材料組成。原邊屏蔽呈正方形，邊長為50 毫米，厚度為 1 毫米。次級線圈的中心和初級屏蔽的中心應對齊。接收器接口表面距離原邊屏蔽為dz = 3.4 mm。

僅當接收器設計包含此類屏蔽時，位于次級線圈頂部的屏蔽層，才會出現。當確定諧振頻率時，影響次級線圈電感的其它接收器組件應該存在。

以上對接收器電路雙諧振電路參數做一說明，為后續的討論奠定基礎。
