手機無線充電工作流程中，在發射器和接收器之間存在數據發包及響應的過程，圖 0顯示了協商階段數據包序列的示例，其中下劃線部分的數據包在協商階段是強制性的，所有其它數據包都是可選的，如下圖0所示。

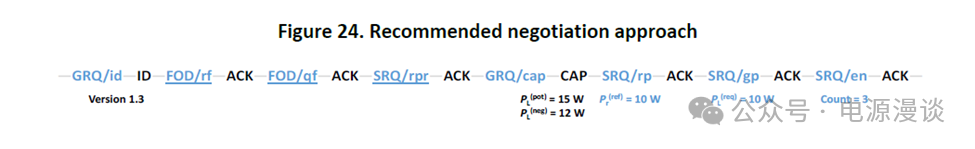

圖0 推薦的協商方法

在此示例中，協商過程從功率接收器開始發起，它使用GRQ/id 數據包作為協商階段中的第一個數據包，目的是確定功率發射器的版本是否支持FOD/rf 數據包。如果發射器支持這種數據包，那么接下來，功率接收器將發送FOD/rf 和 FOD/qf 數據包，來幫助功率發射器區分異物和友好金屬。功率發射器確認兩個數據包，則這意味著發射器從電氣參數上沒有檢測到外來異物，隨后，功率接收器發送以下數據包：

? SRQ/rpr 數據包，將功率傳輸合同中的接收功率分辨率設置為16 位，細節如圖1所示。

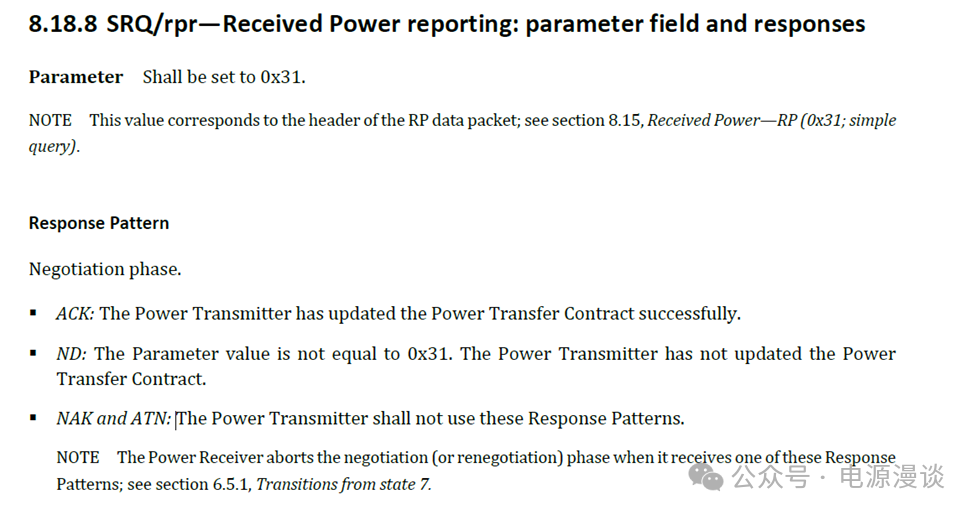

圖1 SRQ/rpr數據包解析

? GRQ/cap 數據包，用于檢索功率發射器的功能，例如其潛在負載功率水平?L （pot）和可協商負載功率水平?L （Neg），如圖2所示。

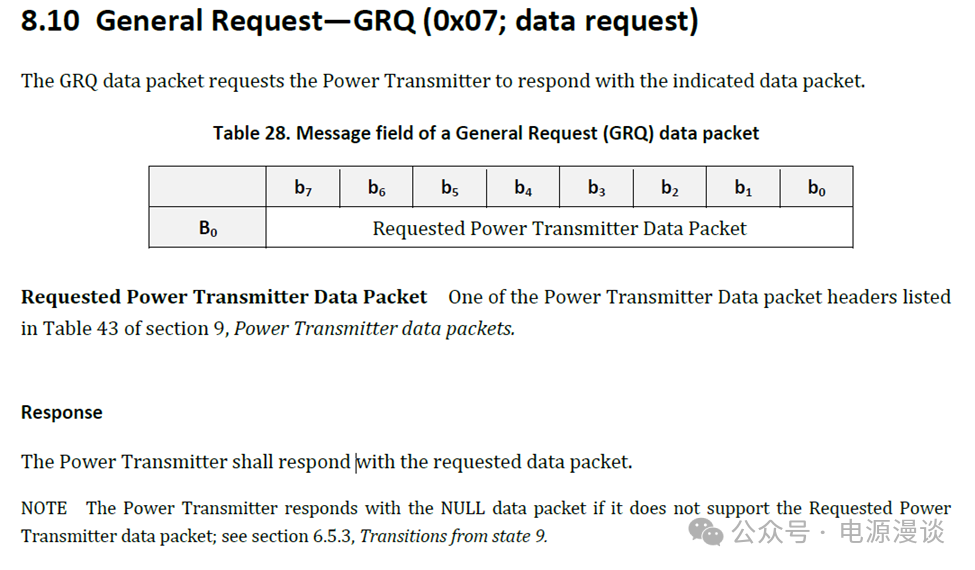

圖2 GRQ數據包解析

? SRQ/rp 用于發送適當?shù)膮⒖脊β仕?/span>?r （參考）。

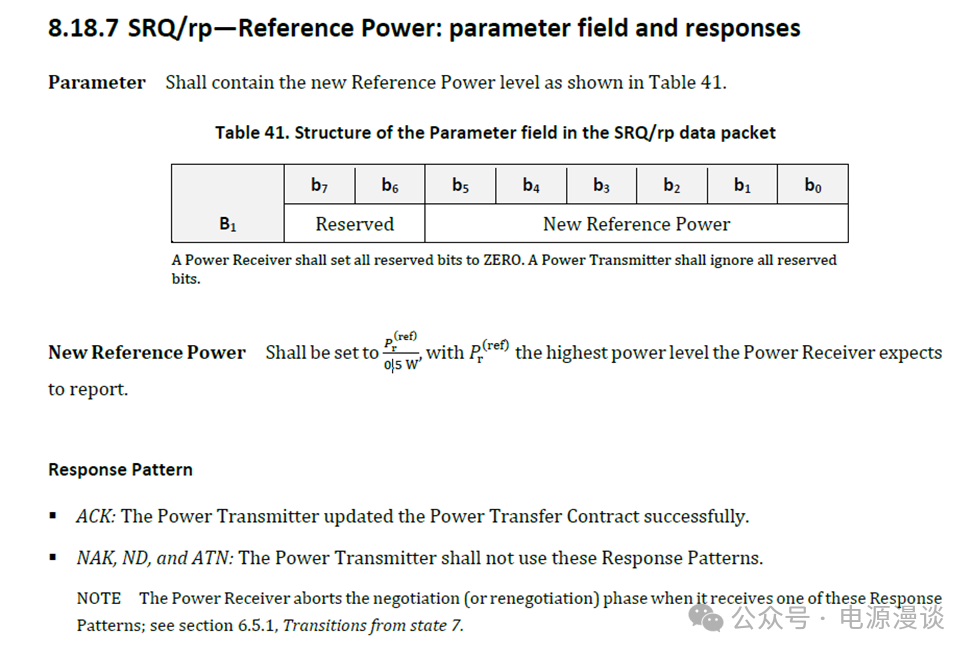

圖3 SRQ/rp數據包解析

? SRQ/gp 數據包，用于請求特定的保證負載功率水平?L （req）（基于 從 CAP 數據包中獲取的信息）。

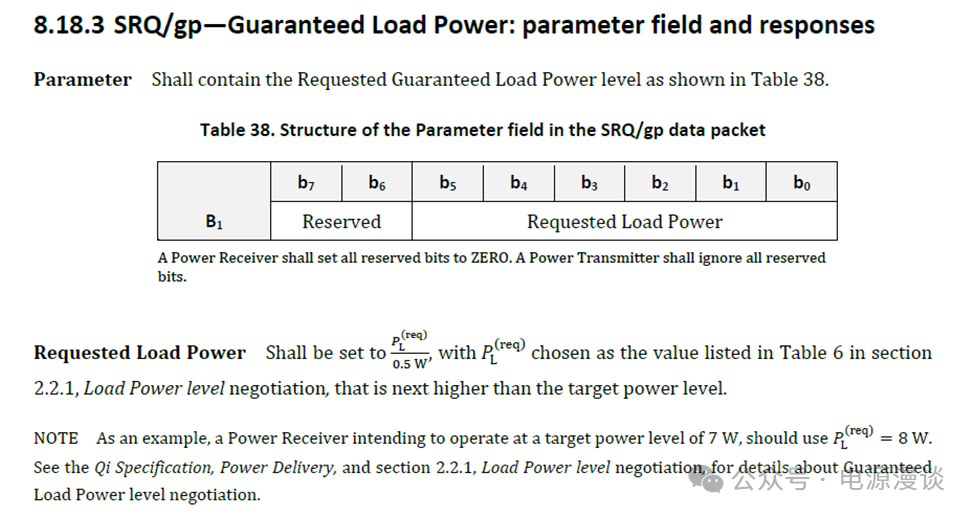

圖4 SRQ/gp數據包解析

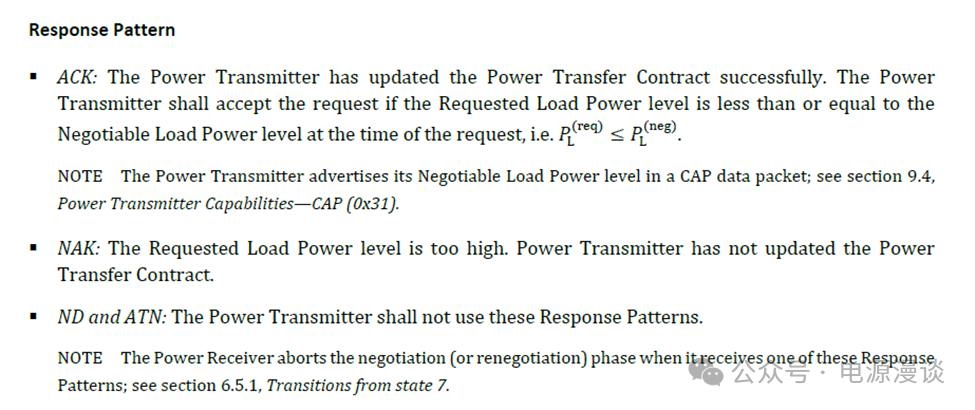

圖5 SRQ/gp數據包響應解析

注意這里顯示，只要接收器要求確保的功率水平小于等于二者協商的功率水平，發射器就可以接受。

? SRQ/en 數據包，表示退出協商階段。（在示例中，計數為 3，因?yàn)?/span>已更新電力傳輸合同的三個要素，即接收電力分辨率、參考功率電平和保證負載功率電平。）

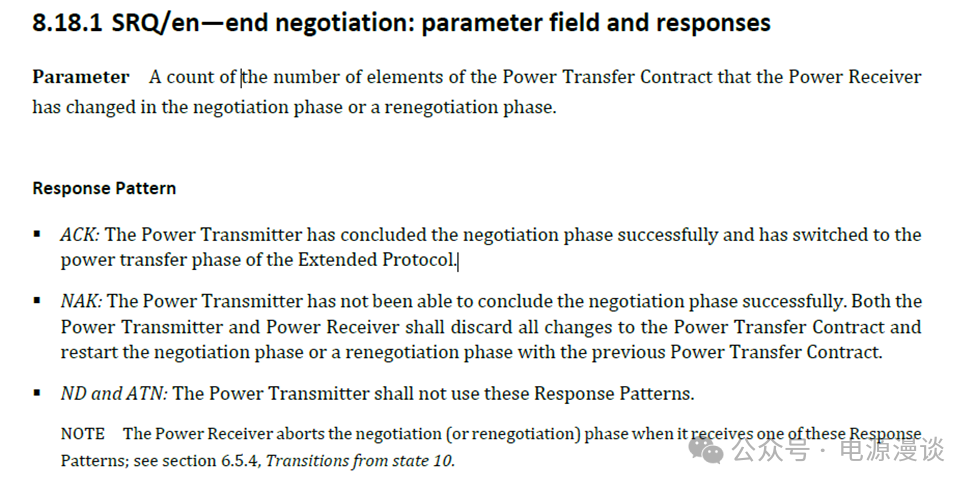

圖6 結束協商階段數據包解析

結束協商階段數據包中包含更新合同的元素個數，如果發射器應答，那么確認發射器完成更新傳輸合同，協商成功發射器切換到EPP功率傳輸階段。

這就是一個典型的發射器和接收器之間的功率協商過程，開始由接收器發包啟動，最后由接收器發包結束。
