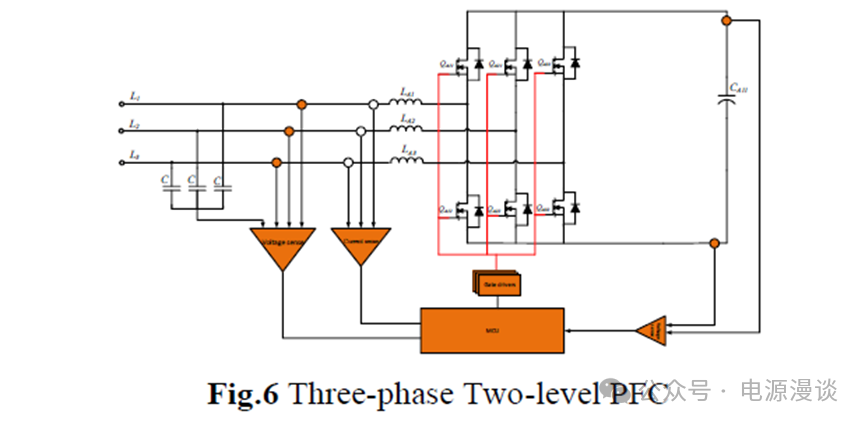

在大功率電源應用中,三相PFC整流器必不可少,今天討論一下三相PFC拓撲方面的問題,三相六開關 PWM 整流器或三相兩電平PFC,如 圖 6所示,它 具有非常簡單的電路拓撲結構, 所以易于控制,主要特點是它方便雙向大功率流控制,并且可以以合理的效率下實現高功率因數,在一些雙向功率控制應用中應用廣泛。
由于該拓撲是兩電平拓撲,也就是說對于一個功率MOSFET來說,它的兩端電壓只有兩種電平,或者是輸出電壓Vout,或者是0電壓,因此它在應用上需要相對高壓阻斷開關,可以阻斷整個直流鏈路的電壓。例如,在 800V直流母線電壓的應用下,需要1200V 額定阻斷能力的開關 (SiC MOSFET)放在功率級,因為開關損耗與工作電壓有關,如果工作電壓增加,功率損耗,包括開關損耗和導通損耗也會增加,導致溫升增加,并且會影響功率級中使用的半導體和無源器件的長期可靠性 ,是這種拓撲結構的缺點之一。
另一個缺點是電路所需的濾波電感體積龐大 ,用它調節輸入電流的THD 為一個較低的值。因此,三相六開關的功率密度與其它競爭力強的多電平 PFC 相比,比較低,例如比三相維也納PFC低。

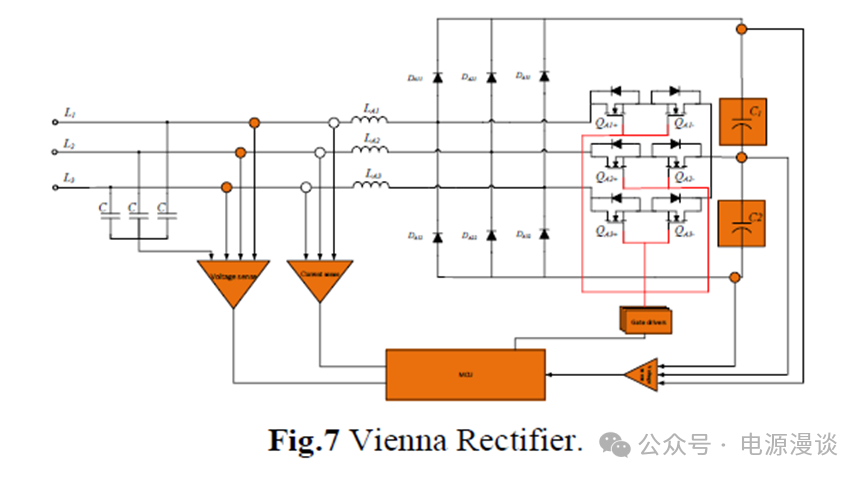

三相維也納PFC整流器,如圖7, 于1993 年在維也納技術大學開發,用于避免在單向整流中發生低頻電源電流諧波,僅通過在進入三相二極管電橋的每個相橋臂上,插入可關斷功率半導體開關。
三相維也納PFC整流器電源拓撲用于大功率、 三相功率因數校正應用。因其在CCM模式中運行而廣受歡迎 ,源于它固有的多電平開關 (三電平)拓撲,同時也是由于功率開關(MOSFET)阻斷電壓的選擇比較低 ,由于開關串接在相電感和輸出電壓中點之間,實際上它只需要阻斷一半的輸出直流母線電壓,而不是總輸出直流電壓。例如,在一個800V 直流母線電壓應用,僅需要阻斷能力 600V 額定電壓的MOSFET(Si或者SiC),這樣使用低壓功率器件,它減少了功率損耗,最終減少散熱冷卻要求,這就增加了功率密度, 對于高功率應用來說比較有優勢。此外,它大約需要的相電感僅為兩電平BOOST PFC電路電感的一半。除了電壓的多電平特征,還提供更好的THD性能。

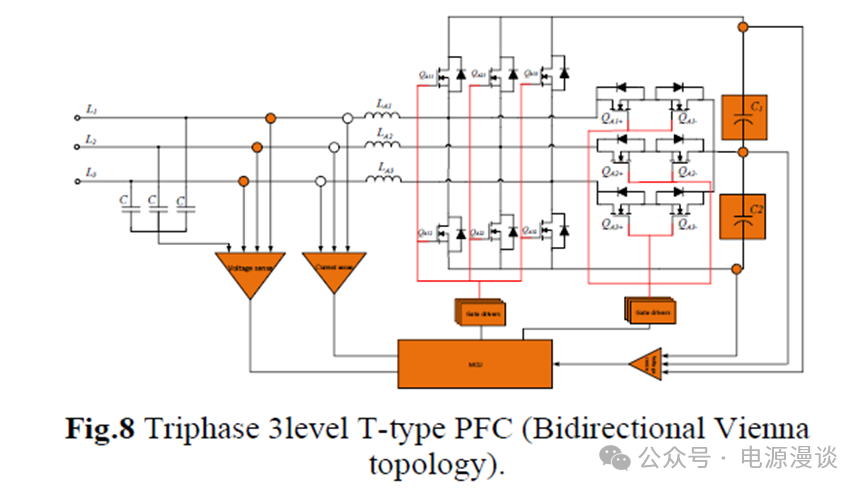

這種拓撲結構的唯一缺點是,它僅支持單向模式運行,把來自電網的電力傳輸?shù)街绷鬏敵鰝?cè),另外,中點電壓的控制復雜度比較高。圖 8 所示的三相T型轉換器,是一個改進的三相維也納拓撲,以便獲得雙向功率傳輸能力,也是一種兩電平PWM 整流器的改進,使其具有三電平特征,以便在逆變模式下減少諧波。對于 800V 直流母線電壓而言,每個相上半橋高邊和低邊通常采用1200V阻斷全電壓的 IGBT或者SiC MOSFET來實現。不同的是,串到直流母線中點的雙向開關只需阻斷一半的直流母線電壓即可,因此,它可以用具有較低耐壓的功率器件來實現,如兩個額定值600V左右的IGBT(包括反并聯二極管)或者SiC MOSFET。由于阻斷電壓降低,中點開關顯示出非常低的開關損耗和可接受的導通損耗。
總的來說,為了設計一個高功率密度的大功率電源 ,單相拓撲并不是好的選擇,因此,必然選擇的是三相拓撲,并基于上面的討論,如果PFC整流器不需要提供雙向功率流,三相維也納PFC在效率、功率因數和功率密度方面表現出色,當需要雙向功率控制時,如V2G 或V2V,可以通過上述三電平T型拓撲實現。
