導言

8b10b編碼作為數字通信領域中的一項重要線路編碼方案，其核心理念在于將每8位數據映射到10位編碼中。這個映射過程嚴格按照特定規則進行，旨在保證編碼中的電平轉換足夠，以維持信號的直流平衡，并提供足夠的時鐘信息，使接收端能夠準確無誤地解碼數據。這種編碼技術在多個通信系統中發揮著關鍵作用，其中包括但不限于Aurora、PCIe、USB、光纖通信、SATA和HDMI等。在這些應用場景中，8b10b編碼通過其獨特的特性，如電平平衡、時鐘恢復和錯誤檢測，確保了高速數字?jǐn)?shù)據的可靠傳輸。在今天的通信標準中，8b10b編碼已經成為確保數據完整性和可靠性的不可或缺的一環。

1為什么要使用8b10b編碼

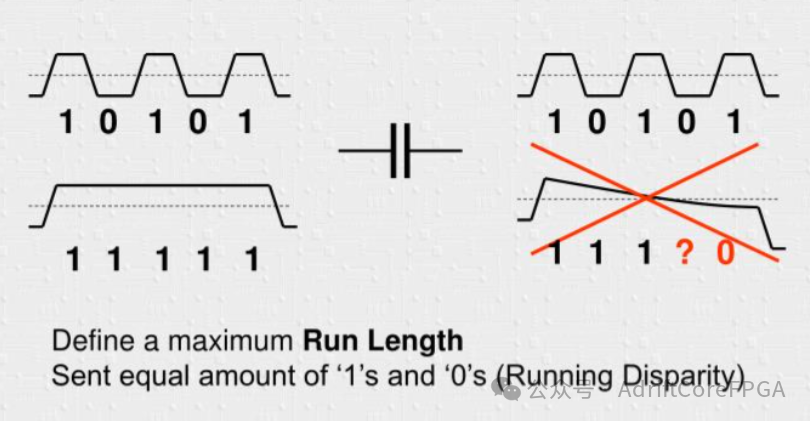

由于串行鏈路中存在交流耦合電容，理想電容的阻抗公式為Zc=1/2πf*C。因此，隨著信號頻率的增加，阻抗逐漸降低；反之，頻率降低時阻抗增加。在這種情況下，當信號頻率較高時，傳輸基本上可以實現零損耗。然而，當碼型為連續“0”或“1”時，電容的損耗顯著增加，導致信號幅度不斷下降。這帶來的嚴重后果是無法準確識別是“1”還是“0”。因此，為了盡量減小低頻碼型的損耗，8b10b編碼技術應運而生。8b10b編碼的主要目標是優化低頻碼型，將其轉換為較高頻的碼型，以確保在傳輸過程中降低損耗，這就是直流平衡。通過這種方式，我們能夠在高頻率條件下更可靠地傳輸數據，提高串行鏈路的性能和穩定性。8b/10b編碼的提出最早應用在光纖的傳輸技術，8b/10b技術是將8個比特經過某種映射的機制轉化為10個比特的字碼，分兩組分別進行映射的處理，分別是 5B/6B 與 3B/4B 的處理。

2不均等性——Disparity

8b10b編碼產生的輸出為10位，經過8b10b編碼后只存在三種情況，分別是"+2" "0" "-2"，它們代表了三種不均等性（Disparity）。在這里，不均等性通過計算 "1" 的數量減去 "0" 的數量得到，即 Disparity = "1"的數量 - "0"的數量。通過利用這種不均等性與 Disparity 的關系，可以確保發送的 "0" 和 "1" 的數量保持一致，從而有效地限制了連續的 "1" 或 "0" 不超過5位。這種機制有助于維持編碼的直流平衡，保障了數據的可靠傳輸。

• "+2"表示10b內有4b的"0"，6b的"1"。

• " 0"表示10b內有5b的"0"，5b的"1"。

• "-2"表示10b內有6b的"0"，4b的"1"。

3編碼原理

8b10b編碼會將8b數據分成兩組，一組3b(HGF)，一組5b(EDCBA)，經過8b10b編碼后，3b(HGF)經過3b4b編碼變成4b(fghj)，5b(EDCBA)經過5b6b編碼變成6b(abcdefgi)，合起來就是10b(abcdefgifghj)。此外，“D.x.y”是數據碼（D即是Data），“K.x.y”指控制碼（K即是Key），x與y表示輸入的原始數據。

不均等性執行規則

8b/10b編碼是DC-free（直流平衡）的，意味著長時間的傳輸比特?cái)?shù)的1和0的比例恰好為50%。為了實現這一點，傳輸?shù)?的數量和0的數量之間的差異始終被限制在±2之間，并且在每個符號的末尾，它要么是+1要么是?1。這個差異被稱為運行差異（RD,running disparity）

• 當RD = -1時，表示編碼后"1"的個數比"0"的個數多2個，表示"1"多；

• 當RD = +1時，表示編碼后"0"的個數比"1"的個數多2個，表示"0"多；

這里為什么是2呢，這是由于4 bit和6bit的兩個子分組都是偶數個位數，所以不平衡度不可能是“+1” 或“-1”，因此，在8B/10B編碼方案中會使用不平衡度為“+2” 和“-2” 的值。

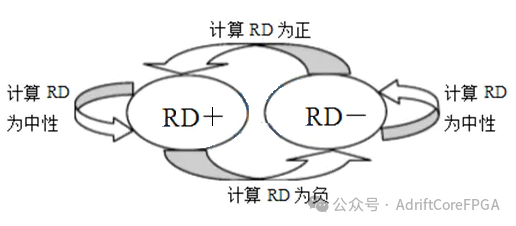

編碼的過程就是使得"0"和"1"的數量均衡，防止"0"或"1"過長的現象，因此在"1"多的時候會翻轉RD-變?yōu)镽D+，在"0"多的時候會翻轉RD+變?yōu)镽D-，在編碼過程中，RD的初值為-1，當編碼為完美平衡編碼時，如上表所示不均等性(Disparity of 6 or 4 bit Code)為0，RD的極性(Next RD)不反轉；當編碼“1”和“0”的數量不等時，如上表所示不均等性為±2，則RD的極性(Next RD)反轉。

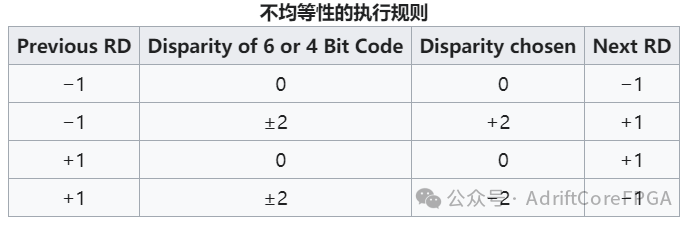

上表有四種情況，Next RD值依賴于Current RD以及當前6B碼或者4B碼的Disparity。根據Current RD的值，決定5B/4B和 3B/4B編碼映射方式：

• 當前RD為-1，編碼"0"和"1"數量相等即不均等性為0，則選擇Disparity為0的編碼，下次RD的極性不變?yōu)?1。

• 當前RD為-1，編碼"0"和"1"數量不等即不均等性為±2，根據RD = -1選擇Disparity為+2的編碼，下次RD的極性翻轉為+1。

• 當前RD為+1，編碼"0"和"1"數量相等即不均等性為0，則選擇Disparity為0的編碼，下次RD的極性不變?yōu)?1。

• 當前RD為+1，編碼"0"和"1"數量不等即不均等性為±2，根據RD = +1選擇Disparity為-2的編碼，下次RD的極性翻轉為+1。

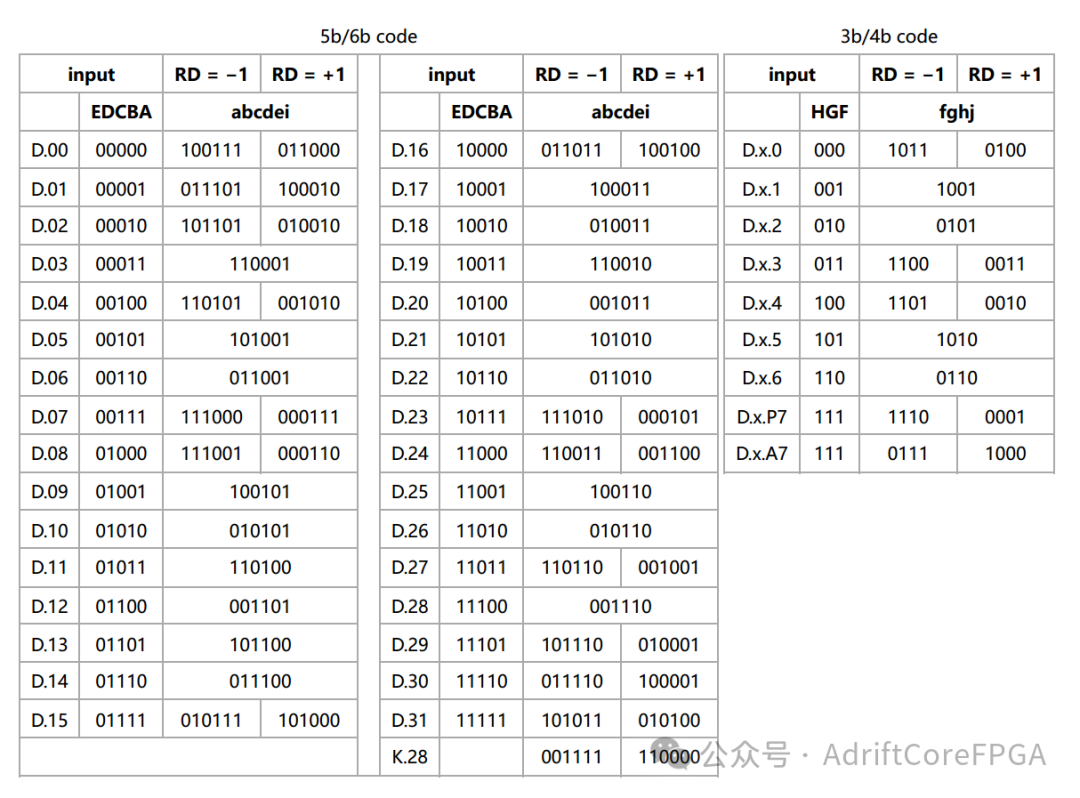

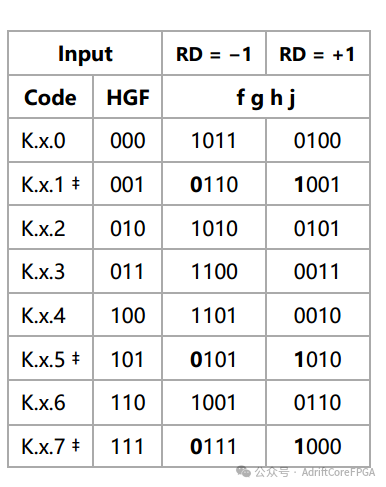

下表分別為5b6b和3b4b的映射碼表，對于每個具有不同數量的1和0的5b/6b和3b/4b編碼，都有兩種可以用于傳輸?shù)谋忍啬Ｊ剑阂环N是含有兩個更多“1”比特，另一種是所有比特取反從而含有兩個更多“0”。根據信號的當前的RD，編碼引擎會選擇對給定數據發送哪兩種可能的六位或四位序列之一。

下面是一個例子：

• 原數據為D.01.3即8b'011_00001

• 當前5b6b編碼RD = -1，可以看到EDCBA為D.01，5b6b編碼后為5b'011101

• 當前3b4b編碼RD = -1，可以看到HGF為D.x.3，3b4b編碼后為3'b0011

• 綜合起來8b'01100001經過8b10b編碼后變成10'b0111010011

• 編碼后Disparity = -2，則最終的RD需要由RD-1翻轉為RD+1

D.x.7主要編碼和備用編碼

從上圖可以看到，D.x.7有兩套編碼，分別是D.x.P7(主要,Primary)和D.x.A7(備用,Alternate)，這是為了避免與前面的5b/6b代碼組合時出現5個連續的0或1.

• 當 RD = -1，5b/6b編碼 x = 17,18或20時，如果選擇D.x.P7則會出現5個連續的1，所以需要選擇備用編碼D.x.A7

• 當 RD = -1，5b/6b編碼 x = 11,13或24時，如果選擇D.x.P7則會出現5個連續的0，使用需要選擇備用編碼D.x.A7

控制符號(Control Symbols)

在8b/10b編碼中，控制符號是10位符號，它們是有效的位序列（包含不超過六個1或0），但沒有對應的8位數據字節。這些控制符號主要用于執行低級別的控制功能。例如，在光纖通信中，K28.5 用于執行循環仲裁、填充字、鏈路重置等功能的四字節序列（稱為“有序集”）的開頭。

通過引入K.28或備用的D.x.A7輸出，可以創建用于控制的12個特殊符號。這些符號不攜帶實際的數據，而是用于在數據流中標識和控制特定的狀態或操作。其中有一些逗號序列，這是一個在數據流中獨特且不會與實際數據混淆的位模式。通過檢測逗號序列，接收方可以確定字節邊界，幫助正確解釋和處理數據流中的字節。

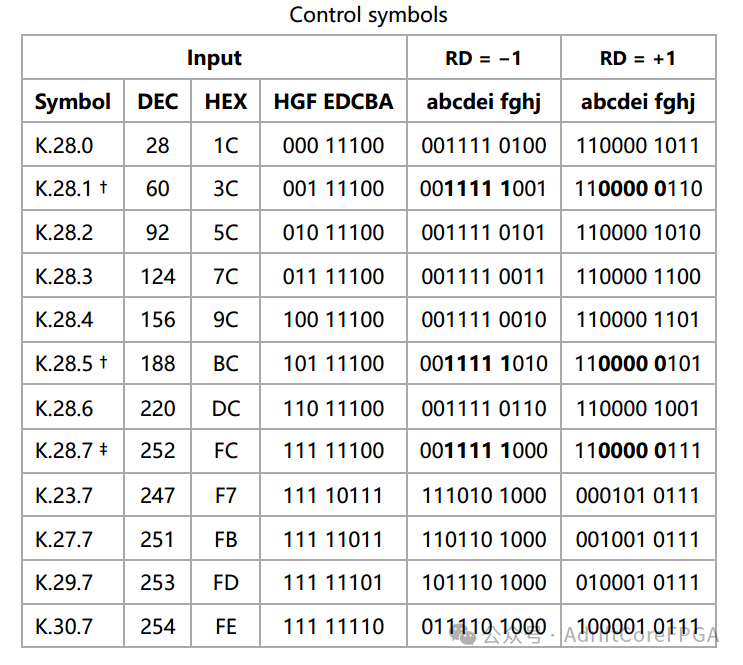

只有K.28.1、K.28.5和K.28.7生成包含五個0或1位序列的逗號序列。這些逗號序列的格式是11000001xx或00111110xx，其中xx表示任意兩位。

逗號序列中有兩個相同的前導位("00","11")，是為了應對當逗號序列跨越兩個符號時，可能出現連續五個相同的位。這種設計確保了逗號序列的唯一性，從而在解析數據流時，可以準確識別并用于確定字節邊界。例如，D.x.A7(0111)后面可能跟著一個以兩個相同位開始的符號，比如D.03(110001)、D.11、D.12、D.19、D.20、D.28或K.28，但是，D.x.A7始終以一個非相同的位作為前導位，因此形成的模式是ifghj_abc = 10111_110或01000_001，如果前導位為非相同位("10","01")則不認為他是逗號序列。

在控制符號中，只有在x等于23、27、29、30時，K.x才能與A7組合使用。對于其他D.x.A7編碼，不應該使用，因?yàn)檫@可能導致逗號序列的對齊錯誤。

4帶寬利用率

在8b/10b編碼中，每8位數據被編碼成10位，其中2位用于控制目的?？紤]到每8位數據編碼成10位，帶寬利用率可以計算為8/10 = 80%。這表示在8b/10b編碼中，80%的比特用于傳輸實際的數據，而其余的20%用于控制和維護直流平衡。

5總結

本文主要介紹了8b10b的編碼原理，8b/10b編碼是一種用于高速數據通信的編碼方案，其設計目的是保持直流平衡，并通過控制符號實現一些控制功能。在后續，我們將深入探討如何在FPGA中實現和優化8b/10b編碼，以滿足不同應用場景的性能和可靠性需求。
