1簡介

RGB轉YCbCr是一種色彩空間轉換過程，將圖像或視頻的顏色信息從RGB（紅、綠、藍）色彩空間轉換為YCbCr（亮度、藍色差、紅色差）色彩空間。這種轉換主要用于提高圖像和視頻處理的效率和效果。RGB轉YCbCr廣泛應用于圖像壓縮、視頻壓縮與傳輸、色彩處理以及設備兼容性等方面。

2應用

RGB轉YCbCr主要應用在以下幾個方面

• 壓縮效率：YCbCr色彩空間將圖像信息分離為亮度（Y）和色度（Cb和Cr）分量。因?yàn)槿搜蹖α炼茸兓舾?，對色度變化不那么敏感，所?/span>在壓縮時可以降低色度分量的分辨率而不顯著降低圖像質量，從而提高壓縮效率。這一特點被廣泛應用于JPEG和MPEG等壓縮標準中。

• 減少帶寬需求：在視頻傳輸和存儲中，使用YCbCr可以顯著減少數據量。亮度分量Y的分辨率可以保持較高，而色度分量Cb和Cr的分辨率可以降低，從而減少帶寬需求。

• 色彩處理：YCbCr色彩空間便于色彩處理和編輯。對亮度和色度分離的處理方式可以更方便地調整圖像的亮度、對比度和顏色平衡，而不會影響其他屬性。例如，電視廣播標準（如NTSC、PAL、SECAM）和現代高清電視標準（如ITU-R BT.709和BT.2020）都使用YCbCr色彩空間。

• 兼容性：YCbCr色彩空間在不同設備之間具有較好的兼容性，特別是在電視、攝像機、顯示器等設備之間的圖像和視頻處理、傳輸和顯示過程中，YCbCr已經成為一種標準色彩空間。

3什么是RGB

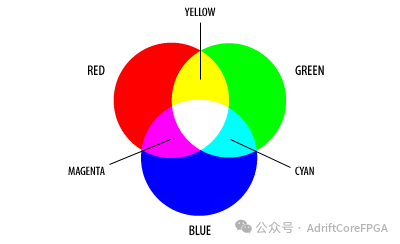

RGB是一種色彩模型，用于表示和感知顏色。RGB代表紅（Red）、綠（Green）、藍（Blue）三種顏色。這三種顏色是光的三原色，通過不同的組合和強度，可以混合出幾乎所有可見的顏色。RGB模型是基于加法混色原理的，這意味著通過將不同顏色的光疊加在一起，可以產生新的顏色。例如，紅色和綠色的光疊加會產生黃色，所有三種顏色的光疊加在一起會產生白色。在RGB色彩模型中，顏色由三個分量表示，每個分量對應紅色、綠色和藍色的強度。每個分量的取值范圍通常在0到255之間，在8位色深（24位色彩）中，256級的紅、綠、藍的組合可以表示約1670萬種顏色。

4什么是YCbCr

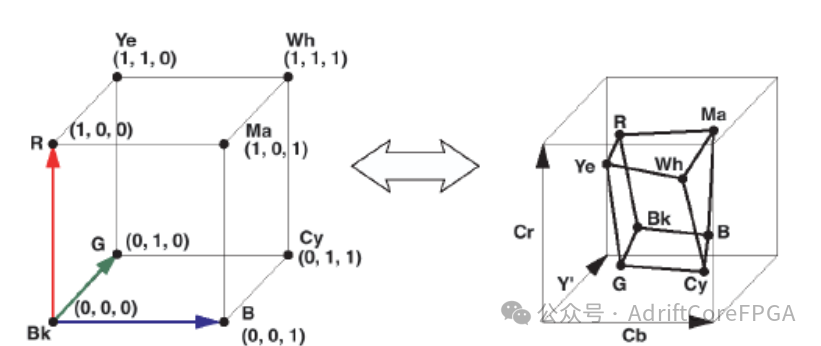

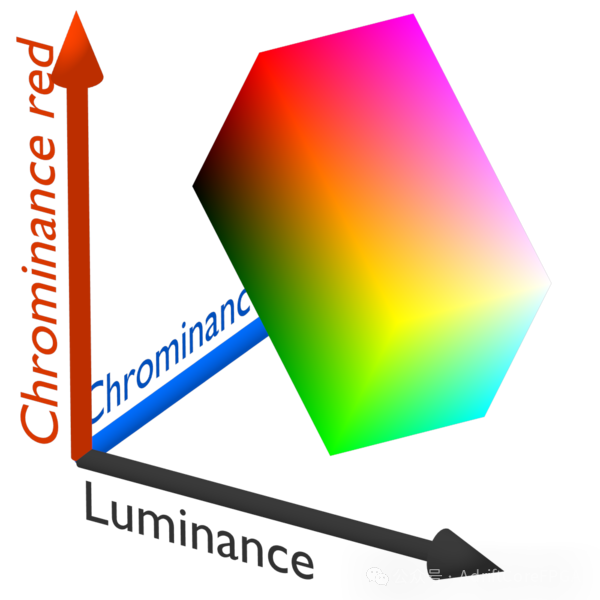

YCbCr是一種色彩空間，用于將圖像或視頻的顏色信息分離為亮度和色度成分。它主要用于視頻壓縮、傳輸和顯示技術中。其中Y，亮度分量，表示圖像的亮度信息，即黑白強度。Y分量對人眼的感知最敏感。Cb，藍色色度分量，表示藍色與亮度的差值。Cr，紅色色度分量，表示紅色與亮度的差值。

5算法

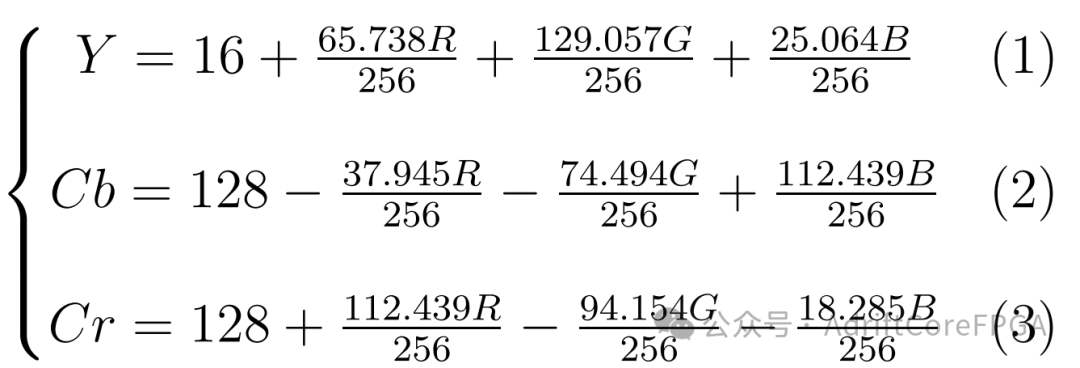

給定一個以RGB格式表示的數字像素，每個分量為8位，其中0和255分別表示黑色和白色，可以根據公式（1）到（3）獲得YCbCr分量：

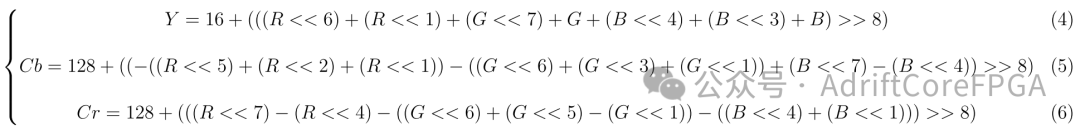

由于FPGA不適用于浮點運算，因此我們需要使用移位寄存器來近似上述公式。這種方法通過將乘法和除法操作轉化為位移操作，從而簡化硬件實現并提高計算效率。移位寄存器可以高效地處理固定點運算，適應FPGA的架構特點，確保轉換過程既精確又快速。因此我們得到下述公式：

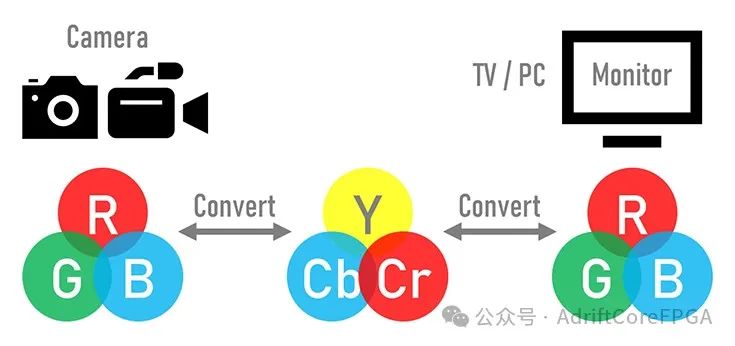

圖像和視頻消耗大量數據，其中一個原因是它們采用RGB格式表示。然而，在這種色彩空間中存儲或傳輸信息是不劃算的，因?yàn)樗加玫膸捄艽蟆Ｒ虼?，所有像素?yīng)轉換為YCbCr格式以解決這一問題。

6總結

本章主要介紹了本文主要介紹了RGB轉YCbCr的用途、算法等理論知識。下一次，我們將進一步探討RGB轉YCbCr的實際應用，并使用MATLAB仿真在FPGA上進行實現。
