本教程演示了一個數據傳遞示例，以使用AIE方言解釋AMD Ryzen AI Phoenix中的數據流。

需求

AMD Ryzen AI Phoenix?；贚inux®的開發環境python®(用于測試自動化和結果驗證)IRON API和基于mlr的AI引擎工具鏈

項目簡要

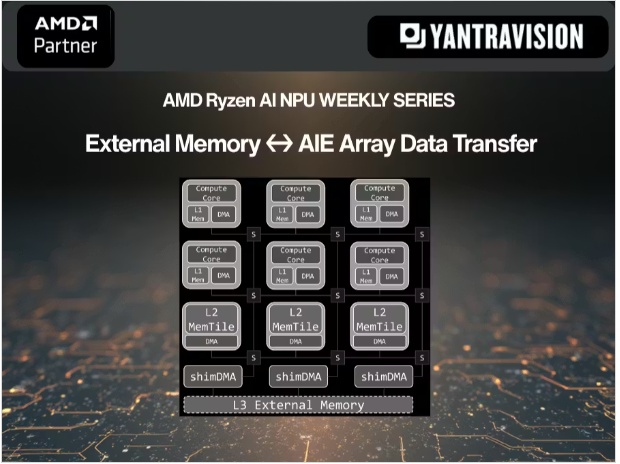

SOC旨在加速ai - ml算法，以提供良好的卓越性能。NPU復合體

?16個AI核用于計算

?4 Memory Tiles用于快速內存訪問

?4 sim DMA to MoveNote：這個項目是為Phoenix定制的。

涵蓋的功能和數據流

?一個SHIM DMA通過

?兩個SHIM DMA通過

?四個SHIM DMA通過

一個SHIM DMA通過

在本節中使用了列0的SHIM DMA(0,0), MEM Tile(0,1)和Core(0,2)。存儲在L3存儲器上的一組預定義數據流進入NPU復合體。數據通過MEM內存從SHM DMA路由到Core，然后路由回來。接收到的輸出流被捕獲并與參考進行比較。

兩個SHIM DMA通過

在本節中使用了列0和列1的SHIM DMA((0,0), (1,0)), MEM Tile((0,1),(1,1))和Core((0,2),(1,2))。存儲在L3存儲器上的一組預定義數據流進入NPU復合體。數據通過MEM內存從SHM DMA路由到Core，然后路由回來。接收到的輸出流被捕獲并與參考進行比較。

四個SHIM DMA通過

在本節中墊片DMA((0, 0),(1,0)、(2,0)(0)),MEM瓷磚((0,1),(1,1),(2,1),(3,1))和核心((0,2),(1、2),(2,2),(3 2)列0,1,2,3。存儲在L3存儲器上的一組預定義數據流進入NPU復合體。數據通過MEM內存從SHM DMA路由到Core，然后路由回來。接收到的輸出流被捕獲并與參考進行比較。

數據流

構建并運行

導航到其中一個testcase文件夾并構建AIE設計：在測試用例路徑上使用make命令構建設計：

在成功構建完成后，主機應用程序被編譯并執行，以在Ryzen AI NPU上運行設計。

這觸發了MLIR-AIE運行時，它將計算卸載到NPU。我們可以立即看到加速的結果。

結論

通過這些教程，我們能夠演示如何使用“IRON API和基于mlr的AI引擎工具鏈”并執行數據傳遞。此外，這些教程將擴展到描述單個和多個并行操作的SHIM dma的數據吞吐量。

本文編譯自hackster.io
