使用AI工具棧訓練和部署AI模型

主要工具及產品

本教程將主要使用AI Tool Stack與NeoEyes NE301相結合來完成從模型數據收集到部署的過程。AI Tool Stack是CamThink為NeoEyes NE301打造的端到端邊緣AI工具，涵蓋數據收集、標注、訓練、量化和部署。它支持用戶自部署和管理。對AI Tool Stack的訓練和量化的底層支持來自于ultralytics項目庫。感謝ultralytics團隊的出色貢獻。

AI工具棧

AI Tool Stack提供以下核心功能模塊：

?AI模型項目：項目創建和數據管理

?注釋工作臺：數據注釋工具

?模型培訓：模型培訓和測試

?量化部署：模型量化，一鍵導出NE301模型包

?模型管理：簡單的模型管理和測試AI工具棧是完全開源的，托管在GitHub上。你可以在這里找到代碼庫：AI Tool Stack

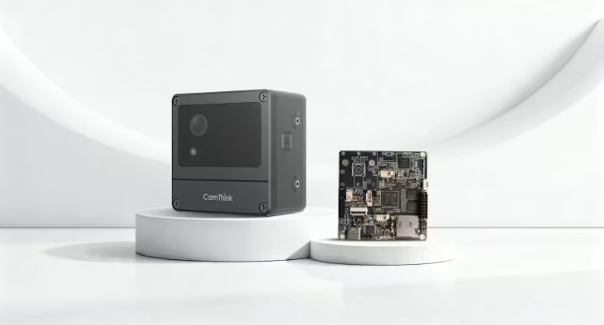

NeoEyes NE301

CamThink AI Camera NeoEyes NE301支持AI模型的動態部署。因此，在本教程中訓練的模型可以導出為NE301可用的資源包，用于設備web上的模型更新，從而實現模型的邊緣部署，并允許NeoEyes NE301擁有我們訓練模型的檢測能力，以進行持續的邊緣AI操作。單擊，查看NE301的硬件相關特性

服務器或個人電腦

AI Tool Stack是開源的，如果你需要訓練模型，你將需要一臺功能強大的個人電腦或服務器，最好是帶有NVIDIA GPU或Mac的m系列芯片。即使我們不會使用非常大的數據集來訓練模型，為了保證效率，最好選擇一個性能合適的設備來完成這項工作，或者使用GPU服務器進行部署。

網絡拓?fù)浣Y(jié)構

請確保NE301與部署AI Tool Stack的服務器或PC在同一網絡中，例如連接到同一臺路由器，或者服務器的IP地址和域名是開放的

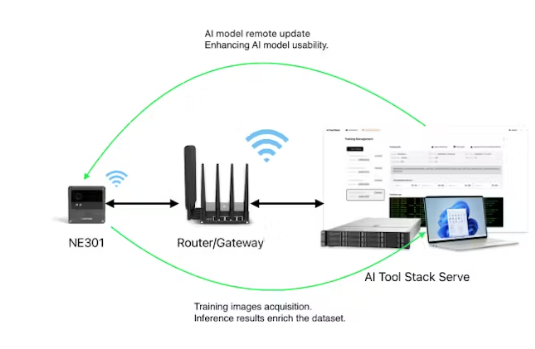

為了實現NE301攝像機與AI Tool Stack應用程序之間的連接，由于AI Tool Stack具有內置的MQTT服務，我們將通過NE301的內置MQTT功能與AI Tool Stack的MQTT服務連接，以實現NE301數據收集上傳。將來還會支持遠程模型更新。因此，在啟動前，需要確保NE301能夠訪問AI Tool Stack服務，并且AI Tool Stack服務中的MQTT服務必須能夠?qū)ν庠L問。網絡拓?fù)浣Y(jié)構如下：

安裝說明

先決條件

Docker & Docker -compose：請參考Docker官方安裝指南和Docker -compose安裝文檔進行安裝。確保部署AI Tool Stack的服務器或計算機具有基本的Docker環境。AI工具棧安裝

1. 克隆存儲庫

2. 使用Docker部署

注意：要修改MQTT_BROKER_HOST等參數，請編輯docker- composition .yml中的環境變量。確保MQTT服務地址可以被NE301設備訪問，通常使用主機的實際可訪問IP地址，而不是localhost。

安裝NE301開發環境

為了生成NE301可用的量化模型包，AI Tool Stack必須引用NE301項目編譯環境。請?zhí)崆袄瓐D：

安裝驗證

AI工具棧安裝驗證

安裝完成后，可通過以下方式驗證AI Tool Stack服務是否啟動成功：

檢查服務狀態

使用下面的命令確保您可以看到camthink/aitoolstack:latest等服務正在運行。

NE301開發環境安裝驗證

檢查服務狀態

使用下面的命令確保您可以看到與camthink/ne301-dev:latest相關的服務正在運行。

您的需求

在開始工作之前，您可以首先評估當前是否有一個可用的模型。如果您正在考慮將現有模型部署到NE301，您可以跳轉到此位置閱讀“將現有模型部署到NE301”。

如果您還沒有訓練過任何模型，并且想從頭開始完成模型訓練和模型部署，請從這里開始閱讀“從訓練到部署”。

完整工作流程指南

創建項目

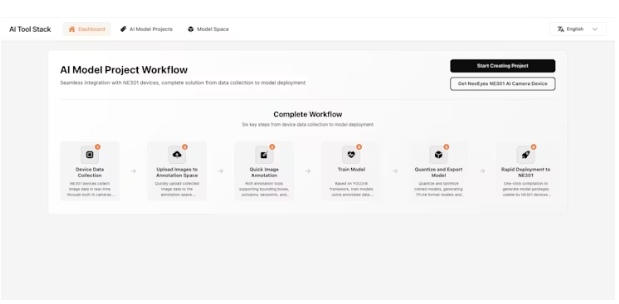

進入Web頁面后，點擊“開始創建項目”按鈕或“AI模型項目”菜單，進入項目管理頁面。根據您的需要構建一個項目來注釋數據和訓練模型。進入AI Model Projects頁面后，點擊“Create New AI Model Project”按鈕創建項目。輸入您的項目名稱和項目描述，單擊save以創建項目。項目創建成功后，單擊該卡進入項目工作臺。

構建數據集

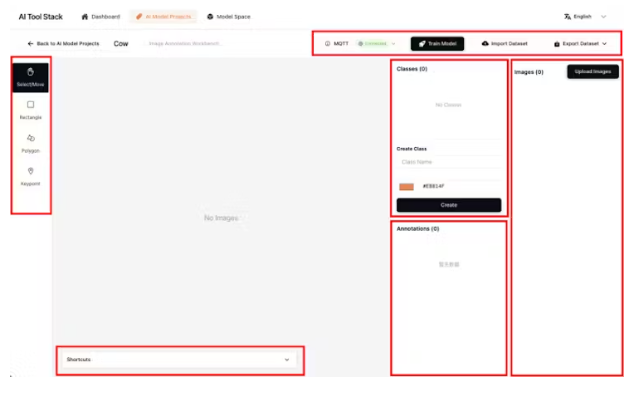

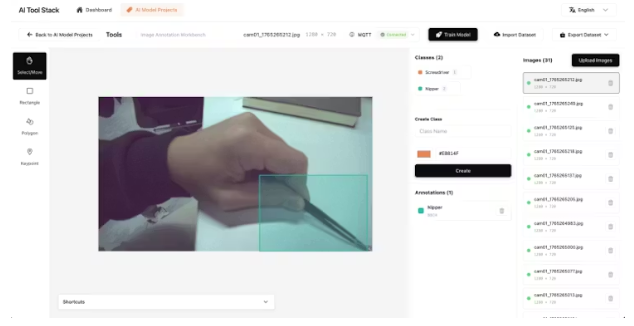

單擊項目以進入項目工作臺。工作臺分為左側工具、底部快捷鍵提示和右側類管理、帶注釋的數據列表和數據集圖像管理。

上傳/導入數據集

目前支持以下方法來構建項目的圖像數據集：

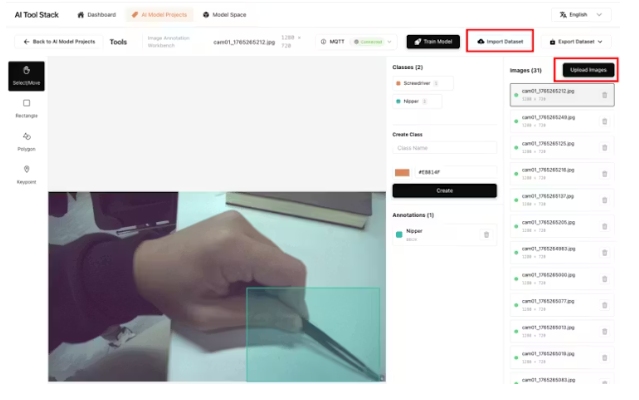

a.通過右側的“上傳圖片”，上傳本地文件

b.您可以通過右上角的“導入數據集”上傳數據集文件，支持COCO數據集和YOLO數據集格式。如果需要詳細了解支持的數據集格式，可以通過“導出數據集”導出文件，查看數據結構。該工具以以下格式注釋源數據：

│├──圖片/├──注釋/│├──*。json└──類。Json # id/name/color

讓NE301采集圖像

您需要有一臺NE301設備，并按照以下順序在設備中進行配置。NE301操作指南請參考《快速入門》

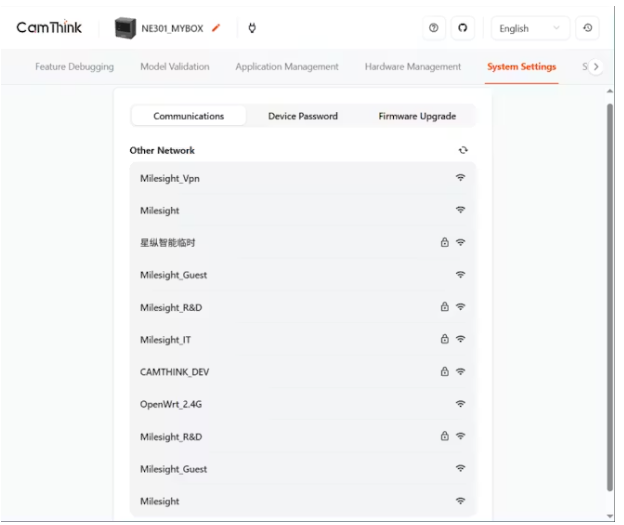

a.將NE301上電，長按拍照鍵2s開啟設備WiFi AP。使用個人電腦或手機連接到NE301的WiFi AP，通過192.168.10.10進入NE301的Web UI界面。進入“系統設置”頁面，在“通訊”菜單中選擇當前設備可以連接的路由器WiFi AP。確保NE301設備可以通過該WiFi正常訪問已部署的AI Tool Stack服務，例如路由器可以訪問外部網絡，也可以通過IP連接本地部署的AI Tool Stack服務。

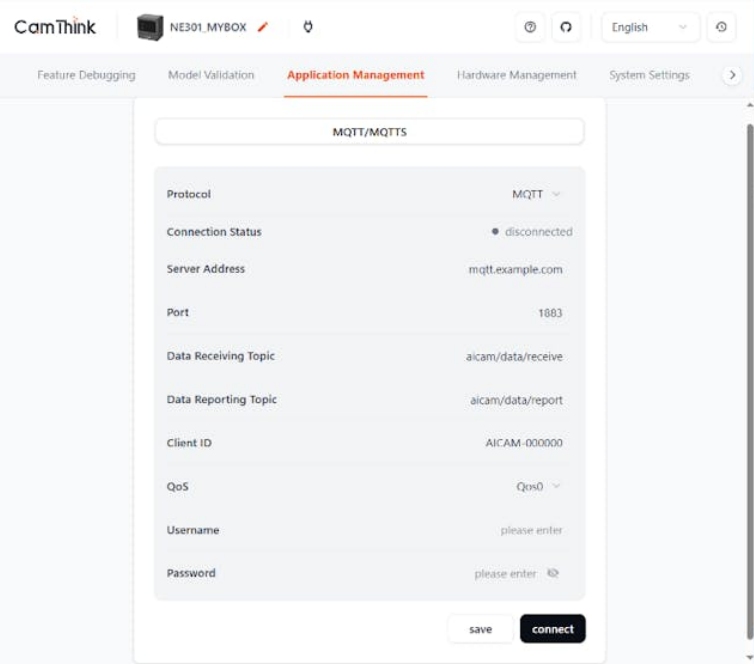

b.配置NE301的MQTT服務，使NE301能夠通過MQTT向AI Tool Stack項目報告當前采集的圖像數據。進入NE301的“應用管理”菜單，輸入數據報告主題和服務器地址信息，連接AI Tool Stack內置的MQTT服務。AI Tool Stack可以在項目工作臺頂部的MQTT中獲得，如下圖所示。確認信息無誤后，點擊“連接”，將NE301連接到AI Tool Stack指定的模型訓練項目。

c.現在只需要手動操作NE301側面的拍攝按鈕即可進行拍攝。捕獲后，圖像將自動上傳到項目空間。您可以手動按住NE301采集網絡范圍內的數據，也可以固定NE301采集數據。收集圖像后，可以繼續對圖像進行下一步的注釋工作。

數據注釋

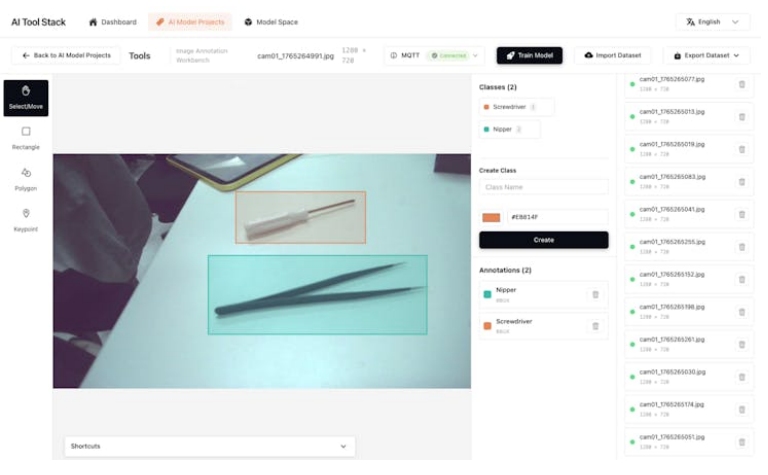

目前，NE301主要適用于目標檢測模型。我們建議首先使用目標檢測數據集構建數據集。在開始注釋數據之前，需要在右側的類輸入框中添加所需的注釋類文本，為該類選擇注釋框的顏色，然后單擊save以創建注釋類。注釋快捷鍵與傳統注釋工具相同。有關詳細信息，請參考注釋工作臺中的快捷鍵提示。點擊底部的“快捷方式”展開說明。其他功能如刪除類、刪除注釋數據、刪除圖像、更改函數等，可根據界面說明進行操作。

模型訓練

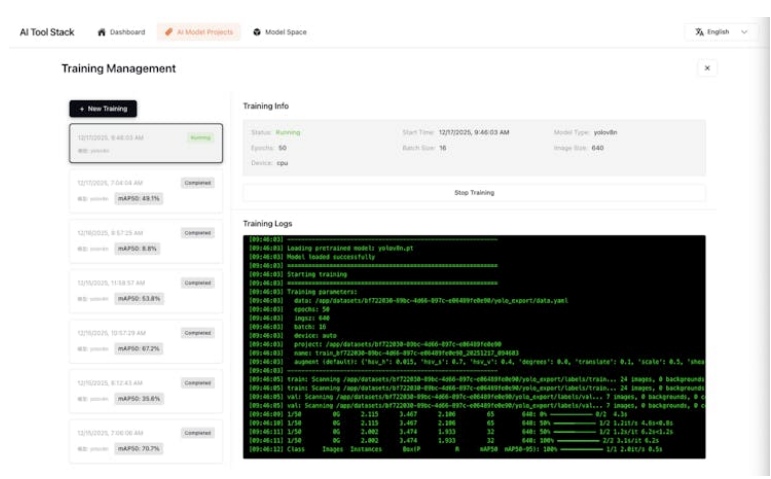

完成所有數據標注后，點擊“訓練模型”開始訓練模型。進入訓練界面后，需要為當前項目數據集構建新的訓練任務。點擊“新增培訓”，配置培訓信息。如果您不完全理解訓練參數，我們建議您直接使用默認配置設置。高級參數無需調整;它們都將使用默認值運行。點擊“Start Training”，開始培訓任務。任務啟動后，查看訓練過程日志，等待訓練完成。

完成模型訓練后，可以在訓練詳情中查看日志，也可以查看訓練模型的準確率性能。您還可以操作以下功能。所有的模型文件都可以在model Space的列表中找到：

?導出模型：可以將訓練過的pt模型導出到本地文件夾

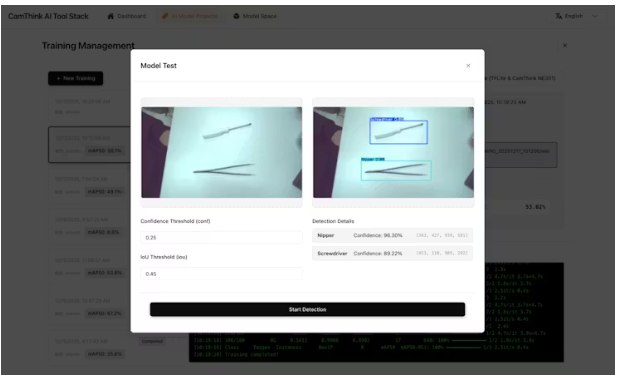

?測試模型：可以上傳圖像，測試當前訓練模型的整體檢測效果，評估訓練結果

?量化(TFLite & CamThink NE301)：可以量化到TFLite模型和NE301可用的模型文件包。如果需要部署到NE301設備，則需要執行此步驟

模型量化

如果需要將模型部署到NE301設備上，則需要執行此操作。量化需要NE301開發環境Docker。請確保您已安裝“NE301 Dev Docker”。

測試完模型效果后，就可以開始量化工作，準備將量化后的模型部署到NE301上。

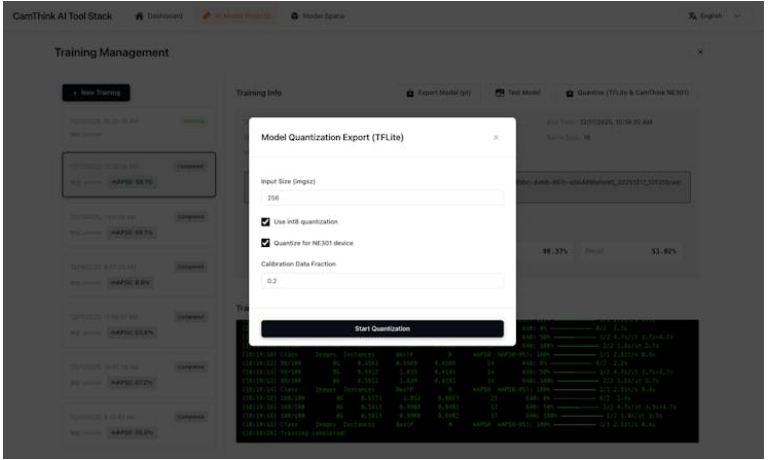

模型訓練完成后，可以點擊“量化(TFLite & CamThink NE301)”來構建模型量化任務。在任務彈出框中，您可以設置一些量化參數。除了輸入大小參數外，我們不建議對其他參數進行任何更改。對于輸入大小參數設置，建議設置256、416或640中的一個。該參數表示量化模型支持的圖像輸入大小。如果不想調整，請使用默認值。建議設置為256。如果您想要更好的精度性能，請?jiān)O(shè)置416。推理性能在640時很緊張，所以要小心設置。點擊“開始量化”，模型將開始量化過程。你只需要等待量化完成。這個過程需要很長時間的等待。請不要關閉任務窗口。大約需要5-10分鐘。模型量化完成后，可以看到量化后的NE301模型資源包。點擊“下載模型包”來下載它(或者在關閉下載后在Model Space菜單中找到這個資源)。下一步是在本地將型號更新到NE301設備。

模型部署

現在我們已經訓練了模型并導出了NE301設備可部署模型資源文件?，F(xiàn)在我們可以將模型部署到NE301設備中。目前，模型部署仍然需要進入NE301設備的web界面上傳和更新設備模型文件。AI Tool Stack將在未來支持遠程模型更新。下面將解釋如何在NE301上更新訓練好的模型文件。

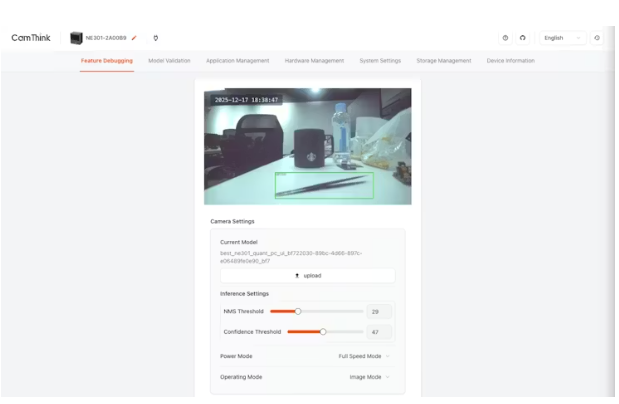

使用下載模型的手機或電腦連接NE301的WiFi，進入NE301 Web UI頁面，在當前模型中點擊“上傳”，選擇下載的NE301模型文件進行模型更新。等待型號更新后，測試設備型號檢測效果。您可以通過NE301管理頁面上進行的“模型驗證”功能進行測試，也可以直接在NE301中預覽目標類檢測效果。您可以調整Conf和NMS來驗證效果。

部署現有模型

如果你已經有了一個經過訓練的YOLOv8模型，而它恰好是一個YOLOv8n模型——為什么是YOLOv8n?因?yàn)樵贜E301部署中，模型性能和n大小下的性能比較合適。未來還將支持YOLOv11等型號。如果您需要在NE301中部署現有模型，您可以在AI Tool Stack的“模型空間”菜單中找到“上傳模型用于量化”按鈕。點擊并填寫表格中的信息：

?模型名稱：定義一個名稱

?型號類型：默認YOLOv8n

?輸入大?。耗J(rèn)為640，可根據模型的輸入圖像大小進行調整

?類數：根據您的模型的檢測類數調整

?類名：填寫你的模型類型點擊“上傳”上傳你的模型。在列表中找到您上傳的模型。您可以單擊test來測試該模型的性能。

在模型驗證完成后，我們開始對模型進行量化，使模型量化為ne301可部署的模型資源。點擊列表中的量化按鈕，在彈出框中填寫輸入尺寸(256、416、640)，點擊“開始量化”按鈕，等待量化工作完成。這個過程需要很長時間，請耐心等待。模型量化完成后，ne301可用模型資源將出現在列表中。您可以下載該文件并部署到NE301設備上。有關模型部署的詳細信息，請參見模型部署。

模型量化部署結果的培訓概述

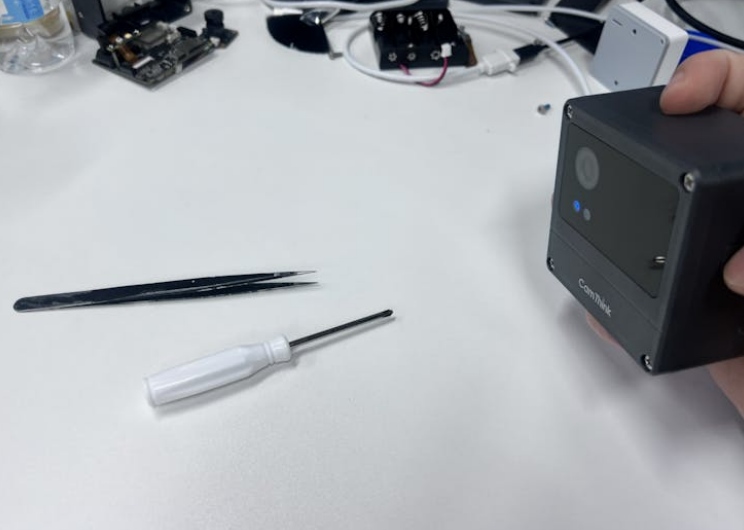

下面是我們使用MQTT從NE301設備收集31張圖片推送到項目，完成標注的過程。本型號為識別鑷子和螺絲刀的檢測型號。下面是部署到NE301上經過訓練和量化后的檢測效果。整個過程花了不到兩個小時。

本文編譯自hackster.io
