現代物聯網應用需要可靠的實時圖像流功能，用于從安全監控到遠程監控的應用。雖然基于wifi的解決方案很常見，但它們往往存在信號不穩定和范圍有限的問題。該項目演示了如何使用內置以太網功能的W6300-EVB-PICO2微控制器構建強大的以太網供電攝像機系統，使用HTTP和MQTT協議將實時圖像流式傳輸?shù)紸dafruit IO，以實現最大的靈活性和可靠性。

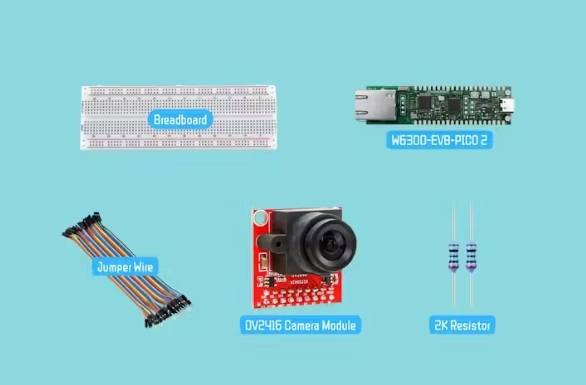

步驟1：收集組件

對于這個項目，您將需要：

?W6300-EVB-PICO2單片機

?OV2640攝像頭模塊

?電阻2K歐姆

?面包板和跳線

步驟2：硬件設置

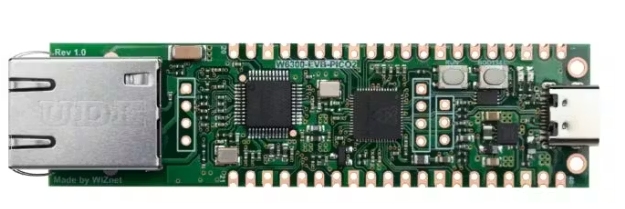

evb - pico2 -先進的物聯網基礎

W6300-EVB-PICO2為該項目提供了良好的基礎：

?RP2350雙Cortex-M33 (150MHz) + 520KB SRAM用于處理圖像

?16MB閃存+ 64KB網絡緩沖數據處理

?用于HTTP/MQTT通信的8個并發套接字

?IPv4/IPv6雙棧支持面向未來的網絡

?增強安全性與TrustZone +安全啟動

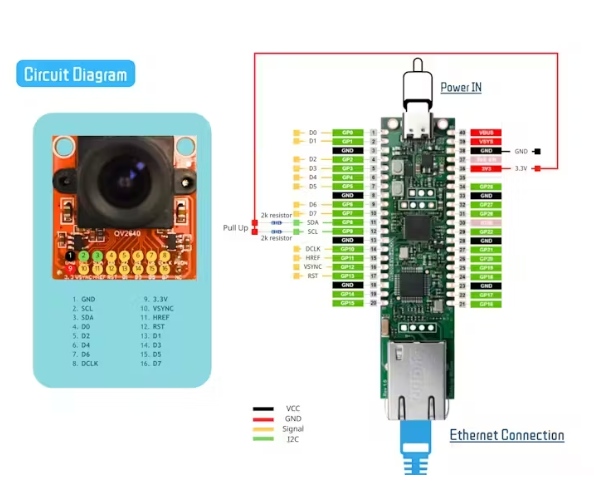

連接sov2640相機→W6300-EVB-PICO2

?Vsync→gp12

?Href→gp11

?PCLK→gp10

?D0-D7→GP0-GP7(數據總線)

?SCL→GP9 (I2C時鐘)→WITH上拉電阻3.3V

?SDA→GP8 (I2C數據)→WITH上拉電阻3.3V

?RESET→GP13(可選)

重要提示：在給電路板上電之前，要仔細檢查所有連接的安全性和準確性。

為什么上拉電阻是必不可少的?

?I2C協議要求：I2C是一個開路漏極/開路采集器總線，需要上拉

?信號完整性：沒有上拉，SDA和SCL線路將浮動，導致通信錯誤

?適當?shù)倪壿嬰娖剑荷侠_保信號達到適當?shù)母?3.3V)和低(0V)電平

?攝像機檢測：如果沒有上拉，攝像機的I2C地址(0x30)將無法檢測到

電阻規格

?取值范圍：標準值為4.7kΩ(4700歐姆)，也可選擇2kΩ-10kΩ

?功率：1/4瓦(0.25W)標準電阻

?數量：2個電阻(一個用于SDA，一個用于SCL)

?連接：3.3V到每條I2C線之間

步驟3：設置Adafruit IO

設置Adafruit IO

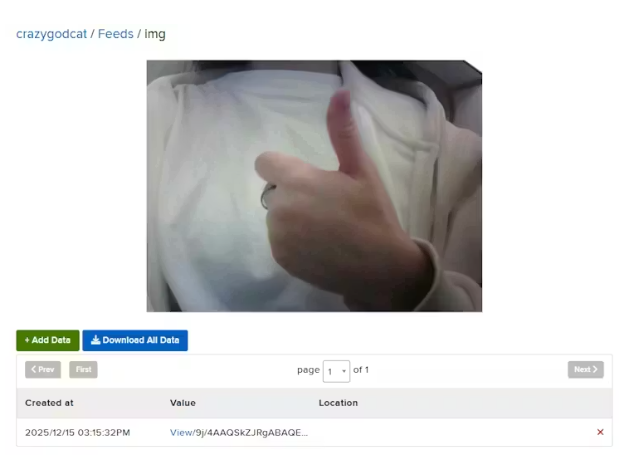

創建提要:

?相機飼料

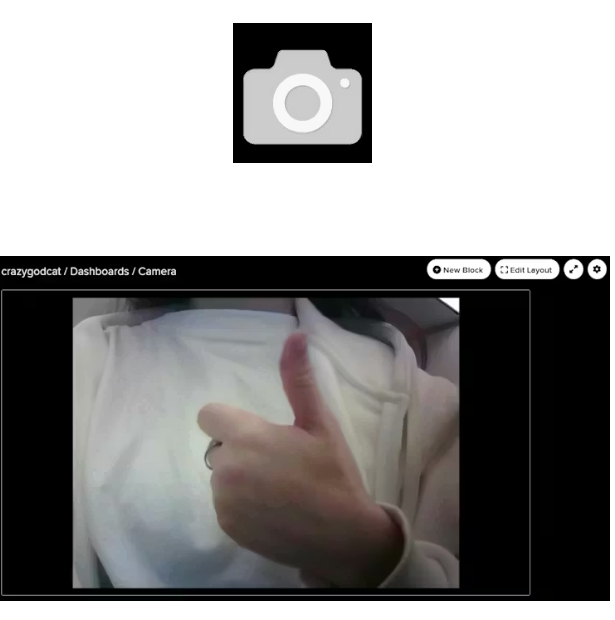

設計儀表板:

?轉到Dashboard部分設計界面，添加圖像塊

步驟4：代碼解釋

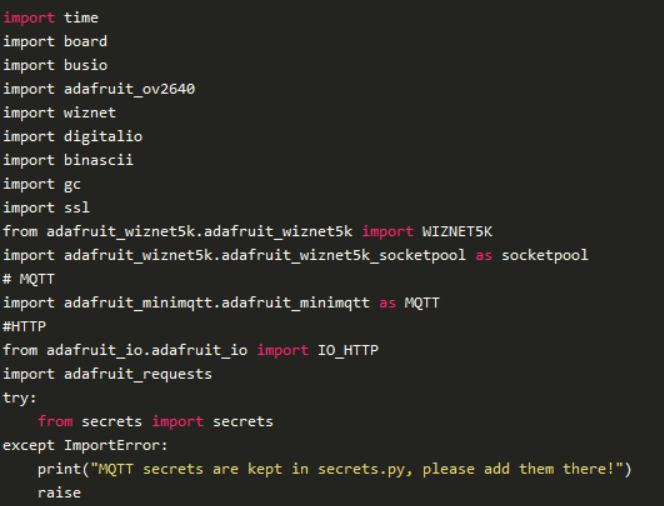

導入所需庫

核心系統庫

?time -為圖像捕獲之間的延遲和間隔提供計時功能

?board -訪問微控制器特定的引腳定義和硬件功能

?busio -處理串行通信協議，包括攝像頭控制的I2C和以太網通信的SPI

?digitalio -管理相機控制信號和以太網復位功能的GPIO引腳

相機控制

?adafruit_ov2640 - OV2640相機模塊控制的專用庫，提供圖像捕獲，分辨率設置和JPEG壓縮配置的功能

以太網連接(W6300專用)

?wiznet - wiznet芯片組驅動程序在W6300-EVB-PICO2上實現以太網連接

?adafruit_wiznet5k -高級以太網接口庫，帶有WIZNET5K類，用于網絡初始化和管理

?socketpool——為HTTP和MQTT通信創建和管理網絡套接字

數據處理與編碼

?binascii -將二進制圖像數據轉換為適合網絡傳輸?shù)腁SCII格式

?ssl——為加密通信提供安全套接字層支持(盡管通常出于性能考慮而禁用)

?gc -用于內存管理的垃圾收集模塊，在處理大型圖像緩沖區時至關重要

云通信協議

?adafruit_requests -簡化的HTTP客戶端，用于對Adafruit IO進行REST API調用

?adafruit_minimqtt -輕量級MQTT客戶端，用于使用Adafruit IO發布/訂閱消息

?adafruit_io - Adafruit IO集成庫與IO_HTTP類，用于基于http的數據傳輸

管理的秘密

此字典存儲您的Adafruit IO憑據。您應該創建一個單獨的secrets.py文件來保證敏感信息的安全。

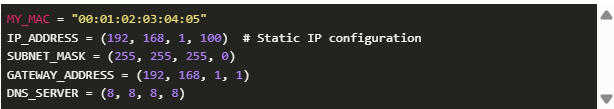

網絡配置

定義網絡連接的MAC地址、靜態IP地址、子網掩碼、網關和DNS服務器地址。

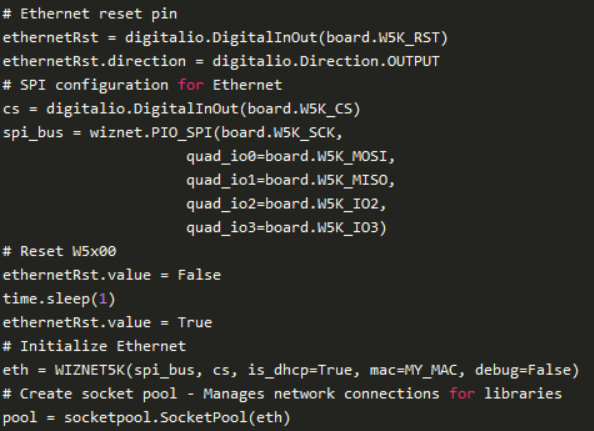

硬件初始化

?以太網配置：為以太網連接配置引腳并重置WIZnet模塊。

?初始化以太網：WIZnet模塊使用SPI初始化，啟用DHCP以自動獲取IP地址。

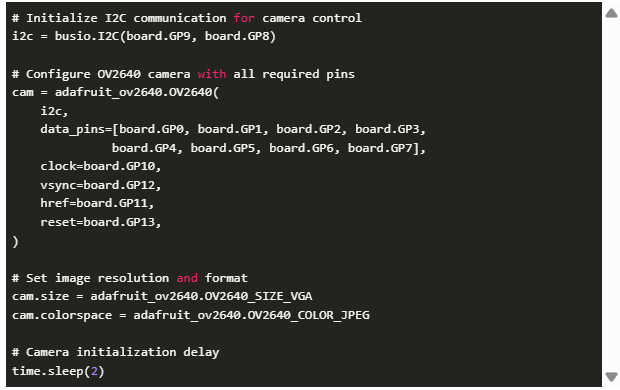

相機的設置

為攝像機控制初始化I2C通信，并配置具有并行數據傳輸引腳的OV2640攝像機模塊。

細節:

?I2C引腳(GP8, GP9)用于攝像頭配置和設置

?并行數據引腳(GP0-GP7)使用8位并行接口處理高速圖像數據傳輸

?控制信號(時鐘，vsync, href, reset)管理圖像捕獲的定時和同步：

?時鐘(GP10)：用于數據同步的像素時鐘

?VSYNC (GP12)：表示幀啟動的垂直同步信號

?HREF (GP11)：行數據的水平參考信號

?Reset (GP13)：攝像頭模塊的硬件復位控制

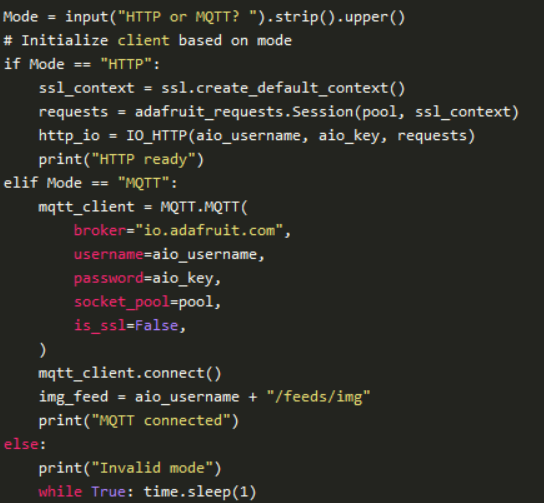

通信協議選擇

允許用戶選擇HTTP或MQTT協議之間的數據傳輸?shù)紸dafruit IO。

過程:

?用戶輸入提示選擇通信協議

?根據選擇初始化適當?shù)目蛻舳?HTTP或MQTT)

?設置Adafruit IO平臺的連接參數

?提供連接就緒狀態反饋

HTTP模式:

?使用ssl安全的HTTP會話進行數據傳輸

?為Adafruit IO通信創建HTTP IO客戶端

?適用于簡單的請求/響應數據傳輸

MQTT模式:

?為發布/訂閱通信建立持久的MQTT連接

?連接到Adafruit IO的MQTT代理

?使用未加密連接(為提高內存效率禁用SSL)

?為圖像提要發布創建主題路徑

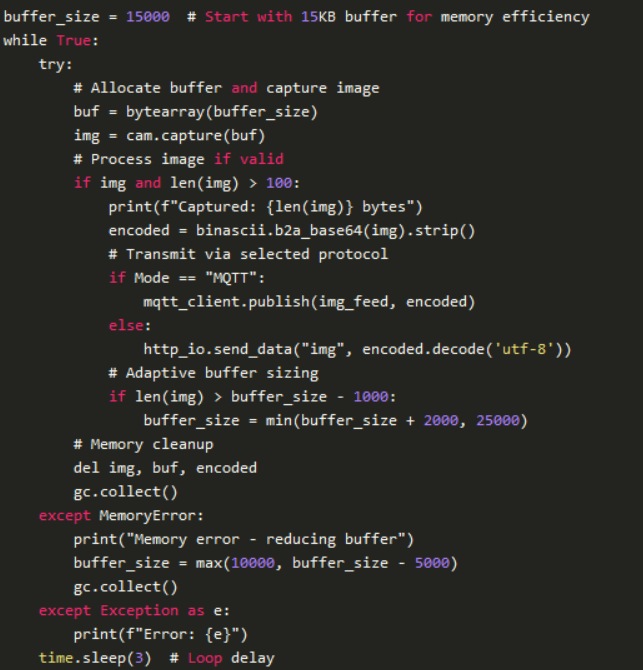

主捕獲回路

連續圖像捕獲和傳輸循環與動態內存管理和錯誤處理。

工藝流程:

?對于內存受限的環境，初始化時使用較小的緩沖區大小(15KB)

?從相機連續捕獲圖像

?通過選定的協議(HTTP或MQTT)傳輸圖像

?實現基于內存可用性的自適應緩沖區大小

?包括全面的錯誤恢復機制

主要業務:

圖像獲取:

?為圖像存儲分配字節數組緩沖區

?從OV2640相機捕獲JPEG圖像

?驗證捕獲的圖像是否有足夠的數據(>100字節)

數據處理:

?將圖像數據編碼為Base64格式，用于基于文本的傳輸

?Base64編碼確保通過基于文本的協議安全傳輸數據

數據傳輸:

?MQTT模式：將編碼的圖像發布到Adafruit IO feed

?HTTP模式：通過HTTP POST請求發送編碼后的圖像

基于用戶選擇的特定模式傳輸

動態內存管理：

?緩沖區擴展：當圖像接近當前限制時增加緩沖區大小

?Buffer Reduction：減少內存錯誤時的緩沖區大小

?內存限制：緩沖區范圍從10KB到25KB

?垃圾收集：每個周期后顯式內存清理

步驟5：功能和好處

?雙重協議支持(HTTP/MQTT)

?自適應內存管理

?實時圖像傳輸

?魯棒錯誤恢復

?硬件攝像頭/以太網集成

結論

該物聯網圖像捕獲系統成功演示了：

?在W6300-EVB-PICO2上可靠的攝像頭到云傳輸

?約束環境的有效內存管理

?靈活的協議支持不同的部署需求

?嵌入式視覺應用的實踐基礎

該解決方案平衡了性能和資源限制，為各種物聯網視覺用例提供了一個通用的平臺。

本文編譯自hackster.io
