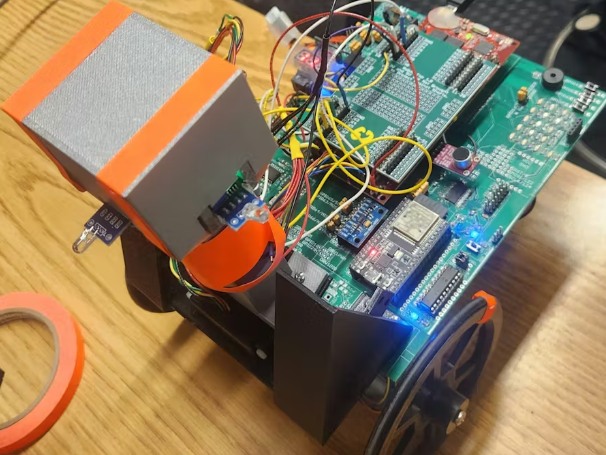

我們的團隊開發了一款自動尋光機器人汽車，旨在探測和導航光源。該系統采用四方向光敏傳感器陣列，通過內置微控制器進行實時處理，以演示基于傳感器的決策和控制。

硬件

機器人的感知和跟蹤能力由光電二極管模塊驅動。我們使用的光電二極管模塊將光電二極管的標準微安培輸出電流轉換為放大的模擬電壓，范圍從0V到3.3V。然后將這些模擬信號傳輸?shù)絋I發射臺，然后使用板載adc縮放到0V - 3V范圍，以優化控制邏輯的動態范圍。

4個光電二極管按N-S-E-W方向排列，安裝在固定平臺的頂部。當“北方”傳感器對準機器人的前進方向時，機器人可以同時從四個基本方向采樣入射光強度。

采樣、導航和跟蹤

控制邏輯以比較原理運行，旨在使機器人的前進方向與檢測到的最強光源保持一致。通過從四個光電二極管不斷采樣，控制系統確定哪個方向提供最高的光強度。當一個光電二極管檢測到比其他更強的光時，機器人的控制系統就會調整馬達，這樣汽車就會轉向更亮的光源。這種感知、比較和機動的連續反饋循環使機器人能夠自主地重新定位，并朝著光源行駛，直到到達目的地，展示了基于傳感器的基本導航和自主決策。

我們的控制邏輯被分成三個主要部分，每個部分都有自己的中斷：

?該過程由ADC_ISR啟動，它對來自光電二極管的模擬信號進行采樣，并將其轉換為數字值進行處理。

?然后將控制傳遞給SPIB_ISR， SPIB_ISR通過從實時讀數中減去環境光電平，對ADC讀數進行2秒的初始信號校準。這最大限度地降低了機器人對背景環境噪音的敏感性。

?最后，SWI_ISR中斷包含高級決策和電機驅動。外部基于光強度和內部電機控制回路被安置在這個中斷函數中。在這里，將校準后的傳感器數據進行比較，以確定最佳轉向方向，并相應地調整電機PWM信號以轉向機器人。

機器人控制邏輯

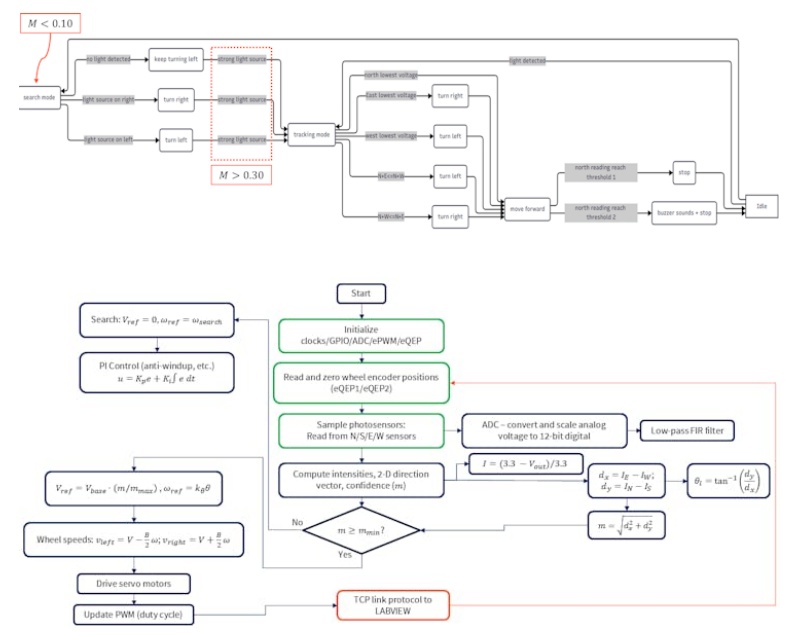

通過將控制邏輯分為兩個回路：高層的外部“光跟蹤”回路和低層的內部“電機控制”回路，使用嵌套控制回路來確定機器人對光源的導航行為。

1)基于外部強度的循環

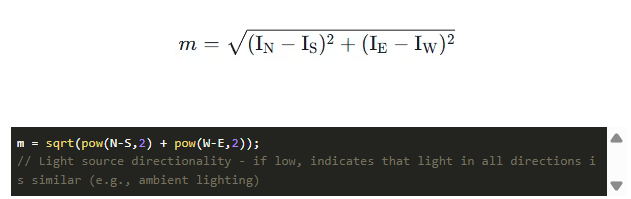

?計算光亮度矢量m來確定光源的信號強度和方向性：

?如果檢測到方向良好的光源，且m大于閾值，機器人將計算東西傳感器之間的歸一化誤差，以確定轉向方向。標準化有助于確保昏暗/遠光源和強/近光源之間的一致靈敏度，防止機器人在靠近強光源時變得“過于激進”，同時保持對弱/遠光源的響應。

?比例導數(PD)控制器使用歸一化誤差來計算轉速，而導數項有助于抑制振蕩并防止超調。

?如果機器人檢測到最強的光源在機器人后面(即來自南方傳感器的最高強度讀數)，則啟動180°旋轉以使機器人旋轉。

?如果機器人在400ms內沒有檢測到強光源/定向光源，則進入“搜索狀態”，進行緩慢、連續的逆時針旋轉，掃描環境，直到檢測到強光源→進入“光跟蹤狀態”。

?當機器人接近光源時，會觸發第一強度閾值限制，使機器人不再向前移動。不久之后，觸發更高(+0.01 V)的第二強度閾值限制，鳴響蜂鳴器，表明機器人正前方有強光源。

2)內電機控制回路

?在這里，一個耦合比例積分(PI)控制器將期望的轉速與實際車輪速度進行比較，并調整發送給電機的PWM信號，以不斷更新其轉速。為了防止積分項累積誤差，采用了反積分上發條的方法。

未來的工作/改進

?改進的跟蹤分辨率- 4個對角傳感器(東北/西北/東南/西南)

將當前(N-S-E-W)傳感器布局?jǐn)U展為八個方向的八角形陣列，以填補北、東、南、西方向之間的空白。這種密集的傳感器位置填補了主軸之間的空白，提高了角度分辨率，并允許控制邏輯在連續的360°范圍內插入光強度。這使得機器人在光源離軸時反應更平穩，減少方向和振蕩的突然變化，并防止機器人由于類似的傳感器讀數而無法旋轉的“死區”?？偟膩?lái)說，這提高了轉向的穩定性，從而實現了更穩定、更自然的導航和更流暢的目標軌跡。

?動態三軸光跟蹤

通過集成伺服驅動的傾斜機構，機器人獲得了第二自由度，使其能夠主動掃描峰值光強度的特定高度。這個“俯仰”軸使控制系統能夠超越簡單的水平估計，并確定目標光源是位于機器人當前平面的上方還是下方。

有了這種垂直掃描能力，機器人可以定位和跟蹤三維光源，而不是假設光源總是位于二維平面上，使系統在光源高度可能變化的現實環境中更加健壯。
