像《鋼鐵俠》這樣的電影讓我們夢想著智能助手和只需揮揮手就能控制設備等技術。當時，這一切聽起來都很科幻，但現在我們離實現它越來越近了。傳感器越來越智能，處理器幾乎可以適應任何東西，機器學習也越來越智能。所有這些都激發了我的靈感，讓我設計了一種可穿戴的魔杖，它能讓我們用手做出手勢，控制設備。

隨著傳感器變得更小、更便宜、更節能，可穿戴設備正變得越來越受歡迎，而處理器也變得足夠強大，可以直接在設備上運行機器學習。這一進步使科技公司和開發人員能夠構建能夠理解人類行為并立即做出反應的系統。該項目展示了如何利用這些技術超越按下按鈕和開關，為創新免提、便攜式和情境感知解決方案提供了機會，例如家用電器的免提控制、行動不便的人的輔助輔助，甚至是簡單的工業智能手套控制。雖然手勢檢測已經得到了很好的探索，但這個項目的重點是將人工智能和物聯網結合起來，構建在現實場景中工作的智能解決方案。

隨著硬件和軟件生態系統的進步，在微控制器等受限設備上運行設備上的AI模型是一個已經解決的挑戰，目前的挑戰是開發可以使用該技術的創新解決方案。隨著雙處理器、MB閃存和RAM的出現，微控制器變得更加先進，同時運行時仍然需要很少的能量。軟件庫和框架允許我們優化機器學習模型，使它們能夠適應KB的閃存，使我們能夠在微控制器的基礎上添加智能操作。

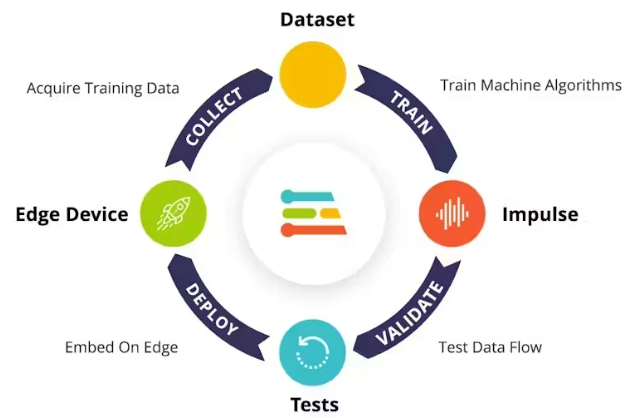

在機器學習管道中，我們需要獲取數據來訓練模型。在這個項目中，數據是由IMU傳感器記錄的手部運動。復雜的任務包括從IMU獲取數據并使用它生成用于訓練手勢分類模型的數據集，然后需要將該模型部署到微控制器上。Edge Impulse平臺簡化了這些任務，使我們能夠快速創建高效的人工智能解決方案。我也要對公司支持我開展這個研究項目表示衷心的感謝。

項目概述

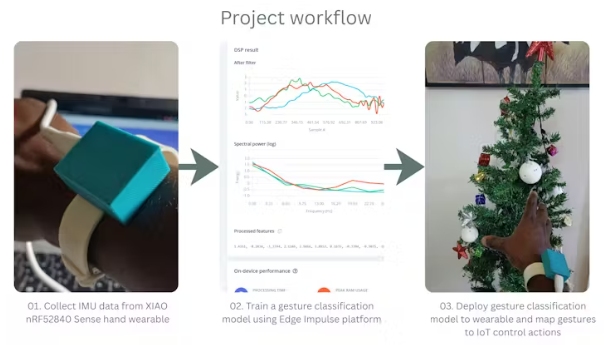

該項目展示了我們?nèi)绾卫眠\動傳感和邊緣人工智能來使用手勢控制設備。開發了一種可穿戴設備，用于運行設備上的機器學習模型，該模型可以實時檢測和分類手勢。一旦識別出手勢，就會通過BLE將命令發送到Arduino Nano 33 BLE等驅動設備，該設備反過來控制繼電器和執行器來打開或關閉電燈等電器。所有推理都在可穿戴設備上本地進行，從而實現低延遲、隱私和節能。在可穿戴設備上運行的人工智能模型已經經過訓練，可以檢測手部的圓形和左右運動，并將這些手勢與隨機運動和無運動區分開來。

我使用了低成本的XIAO nRF52840 Sense，因為它具有板載6 DOF IMU (LSM6DS3TR-C)，藍牙LE 5.2，超低功耗，其小巧的外形使其非常適合可穿戴設備。板載IMU用于檢測手部運動，運行在MCU上的AI模型對運動進行分類。BLE連接用于向執行設備Arduino Nano 33 BLE Sense發送命令，該設備有一個連接到GPIO的繼電器，用于為電燈等電器供電。XIAO nRF52840 Sense的規格/功能非常出色，因為它以緊湊、小尺寸和低成本的設備滿足了項目的要求。

XIAO nRF52840 Sense通過BLE發送“命令”作為字符，Arduino Nano 33 BLE使用接收到的數據打開和關閉燈，用于演示目的。

本文檔的下一部分描述了如何開發類似的可穿戴設備以及我所做的各種配置。想馬上測試一下可穿戴設備嗎?你可以跳到第03節。部署模型，開始構建你的可穿戴設備。

您可以在此鏈接訪問公共項目Edge Impulse項目：手勢檢測。項目文件的所有源代碼都可以在GitHub存儲庫中找到：gesture-control-AI-wearable。

組件和硬件配置

軟件組件:

?Arduino IDE

?Edge Impulse Studio賬戶

硬件部分:

?XIAO nRF52840檢測

?Arduino Nano 33 BLE

?USB- c和micro USB連接線

?個人電腦(PC)

01. 裝配可穿戴設備

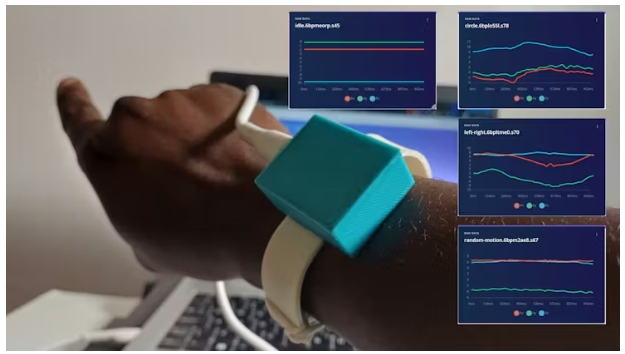

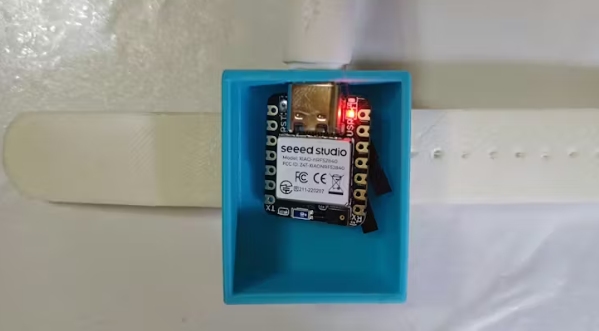

為了確保訓練數據的真實性，在數據收集過程中，首先將XIAO nRF52840 Sense佩戴在手腕上，以匹配預期的可穿戴位置和手勢檢測條件。我設計了一個簡單的外殼，可以容納電路板和一個LiPo電池。外殼有一個USB-C插槽，允許我們將PC連接到XIAO nRF52840 Sense，并在項目的數據采集步驟中收集IMU數據。我還附上了我設計的腕帶，并把它們印在TPU材料上。在3D打印完外殼后，我將電線焊接到XIAO板上的電池墊上，允許板使用電池自供電。

02. 收集數據，訓練模型

現在有了將XIAO nRF52840傳感器固定在手上的能力，我們現在可以收集數據并訓練手勢分類模型。項目中使用的運動代表類是：

?圓

?左右

?隨機運動

?閑置

2.1. 收集數據

為了從XIAO nRF52840 Sense收集IMU數據并創建數據集，我們將利用Arduino草圖XIAO_nRF52840_Sense_print_IMU_data。從電路板上收集原始數據。草圖通過串行連續發送3軸傳感器數據，我們的計算機將數據轉發到邊緣脈沖項目。

在您的個人計算機(最好是筆記本電腦)上，確保您已經安裝了Arduino IDE和Seeed Studio的Seeed nRF52 mbed-enabled Boards。接下來，安裝用于從IMU獲取數據的LSM6DS3庫。在上傳代碼打印原始IMU數據時，我遇到了一些兼容性問題，導致諸如“類arduino:: MbedSPI沒有名為‘setBitOrder’的成員”之類的錯誤，盡管如此，成功上傳代碼后，IMU數據為0。經過調試，我設法通過使用2.7.2版本的Seeed板和2.7.2版本的LSM6DS3庫來工作。

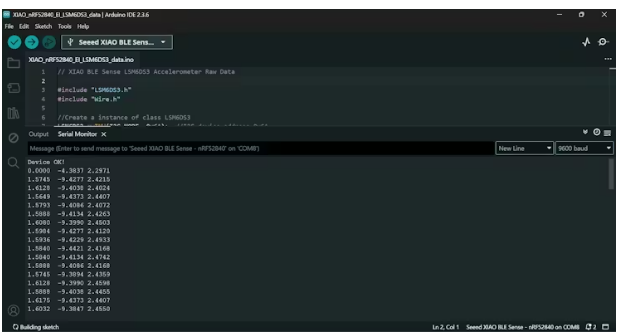

將您的XIAO板連接到您的PC，選擇“Seeed XIAO BLE Sense - nRF52840”板，然后選擇相應的端口并上傳草圖。在串行終端(如串行監視器)上，您應該看到來自板的原始IMU數據，并且當板移動時它們將發生變化?，F(xiàn)在我們準備將我們的XIAO板與Edge Impulse Studio連接起來。

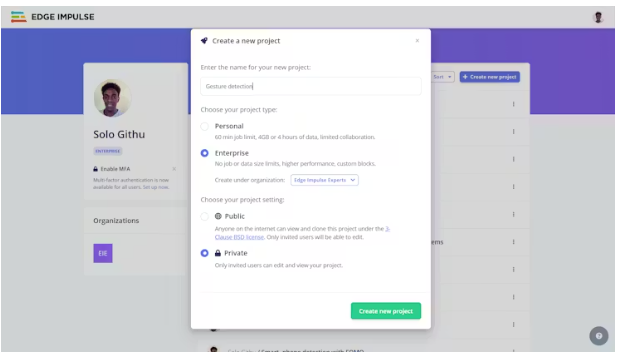

連接到XIAO板并檢索數據的第一步是在PC上安裝Edge Impulse CLI。這是一款非常先進的軟件，用于控制本地設備，充當代理，為沒有互聯網連接的設備同步數據，并上傳和轉換本地文件。在本項目中，我們將利用CLI的邊緣脈沖數據轉發工具從XIAO板捕獲串行數據，并自動將其上傳到邊緣脈沖項目。您可以根據計算機的操作系統執行安裝步驟。打開Edge Impulse Studio并使用您喜歡的名稱創建一個新項目。

將您的XIAO nRF52840 Sense連接到您的PC，并且沒有串行終端應用程序訪問設備的COM端口。項目創建完成后，確保您的PC可以訪問互聯網，并在CLI中運行以下命令啟動數據轉發器：

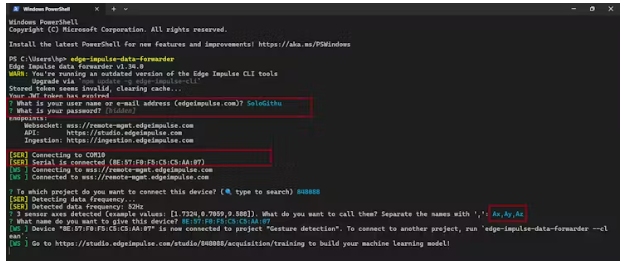

您將被要求輸入您的Edge Impulse帳戶憑據并選擇新項目。如果一切正常，數據轉發器將自動檢測3個傳感器軸，我們可以將它們命名為Ax， Ay, Az。

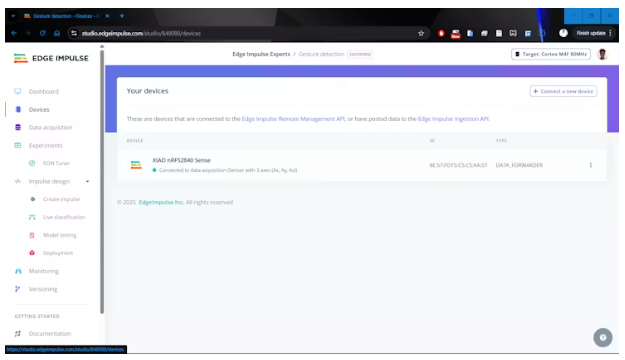

現在，當我們進入邊緣脈沖項目中的“數據采集”時，我們會看到我們的XIAO板已經連接，平臺已經檢測到3個傳感器軸。

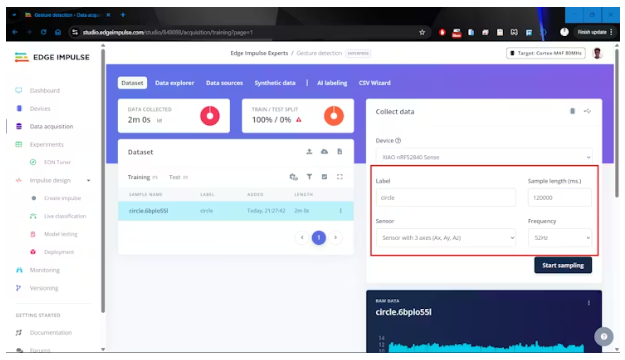

現在我們可以開始對手勢數據進行采樣。轉到“數據采集”，在“收集數據”部分，我們需要首先為我們收集的數據設置標簽/類別。我們還可以使用“樣本長度(ms.)”設置來配置采樣數據的持續時間。我將采樣長度設置為120秒。點擊“開始采樣”，Edge Impulse Studio將自動指示在您的PC上運行的數據轉發器通過串行開始采樣IMU數據并將其上傳到項目中。一旦設置的采樣持續時間完成，采樣數據將在“數據集”下可見。

在我的例子中，我一邊收集數據，一邊用手做圓周運動、左右運動和隨機運動，從而使生成的模型能夠更有效地識別這些運動。在可穿戴設備還能讓模型理解“動作”的時候，我也收集了數據。總的來說，我創建了一個大約6分鐘的數據集，在圓形，左右，隨機和無運動狀態下，手部運動的持續時間相等。

從IMU的加速度計數據中，我們可以觀察到，從運動數據的時間序列表示中，不同手勢之間存在數據“趨勢”。這告訴我們，人工智能模型能夠分析這些趨勢并學習手勢動作。

在繼續處理IMU數據之前，我們可以通過點擊每個樣本上的“3點”垂直菜單，然后選擇“拆分樣本”，將收集到的數據分成1秒樣本。點擊“+Add Segment”，然后點擊圖形來創建一個段。重復此操作，直到圖形上的所有運動樣本都被分割。最后，單擊“分割”，您將看到樣本為1秒(或通過“設置段長度(ms.)”配置)。

最后，創建數據集的最后一步是將其拆分以用于訓練和測試。流行的規則是80/20分割，這表明80%的數據集用于模型訓練目的，而20%用于模型測試。在Edge Impulse Studio項目中，我們可以點擊帶有感嘆號的紅色三角形(如下圖所示)，這將打開一個界面，建議拆分我們的數據集。然后，在打開的界面上單擊“執行訓練/測試分裂”按鈕。這將打開另一個界面，詢問我們是否確定重新平衡數據集。我們需要點擊按鈕“是執行列車/測試分裂”，最后按提示在下一個窗口中輸入“執行分裂”，然后點擊按鈕“執行列車/測試分裂”。

2.2. 訓練一個手勢分類模型

在為我們的項目收集數據之后，我們現在可以為所需的手勢分類任務訓練機器學習模型。為了做到這一點，在Edge Impulse項目中，我們需要創建一個Impulse，這是一個定義輸入數據類型、數據預處理算法和機器學習模型訓練的配置。

第一步是通過點擊“創建沖動”按鈕創建一個沖動。在我的例子中，我將輸入數據設置為窗口大小和窗口增加1000ms(1秒)。為了處理原始數據并提取有意義的特征，我使用了光譜分析。這個算法非常適合分析重復運動，比如加速度計的數據。它提取信號隨時間變化的頻率和功率特性。最后，在每個脈沖中處理的數據被饋送到一個分類器，分類學習塊，它被設計成從數據中學習模式，并可以將這些模式應用到新數據中。它對運動分類或識別聲音非常有用。設置完脈沖的配置后，我們點擊“保存脈沖”按鈕。

下一步是配置處理塊并從訓練集中生成特征。在脈沖設計下，點擊“光譜特征”。我們可以使用默認的DSP參數或利用“自動調諧參數”功能來自動優化它們以獲得更好的性能。在我的例子中，我繼續使用默認參數。

在頁面上，單擊“保存參數”，然后單擊“生成功能”按鈕。根據數據的大小，特征生成過程將花費一些時間。當這個過程完成后，F(xiàn)eature explorer將繪制出這些特性。注意，特征是處理塊的輸出，而不是原始數據本身。

查看特征，我們可以觀察到，當使用譜分析時，4個類的聚類是分開的很好(有意義)，說明分類器可以學習差異。

最后一步是訓練模型。我們點擊“分類器”，設置訓練參數。我使用了100個訓練周期，學習率為0.001。對于像這樣一個相對較小的項目，我們可以使用CPU作為訓練處理器，在這種情況下，訓練過程需要不到10分鐘。點擊“Save & train”開始培訓過程。

該分類器是一個簡單的全連接前饋神經網絡，具有一個輸入層、兩個密集層和一個輸出層。在輸入層中，每個樣本被表示為來自頻譜分析數字信號處理塊的X數值(特征)的向量。接下來，密集層轉換特征并學習模式。最后，輸出層生成給定輸入在4個運動類上的概率分布(預測)。

訓練過程完成后，在我的案例中，得到的模型準確率為96%，損失為0.08。我選擇這個作為可接受的實驗性能，并在未見過的數據上對模型進行測試。

2.3. 測試模型

在訓練我們的模型時，我們使用了數據集中80%的數據。剩下的20%用于測試模型對未見數據分類的準確性。在部署模型之前，我們需要通過在新的/未見過的數據上測試它來驗證它沒有過擬合(擁擠的數據)。為了測試我們的模型，我們首先點擊“模型測試”，然后點擊“全部分類”。該模型給出了96%的令人印象深刻的測試性能，我選擇了這個可接受的選擇，以進一步將模型部署到XIAO nRF52840 Sense上。

03. 部署模型

我們將把Impulse部署為Arduino庫-一個包含所有過程的單個包，用于采樣IMU數據1秒，處理數據并將特征饋送到分類器。我們可以將此包(Arduino庫)包含在我們自己的草圖中，以便在XIAO nRF52840 Sense等微控制器上本地運行脈沖。從技術上講，部署Impulse不需要編程，因為Edge Impulse平臺會生成所有所需的源代碼和示例草圖，這真是太棒了!

確保脈沖是活動的，然后單擊“部署”。在“搜索部署選項”中選擇Arduino庫。

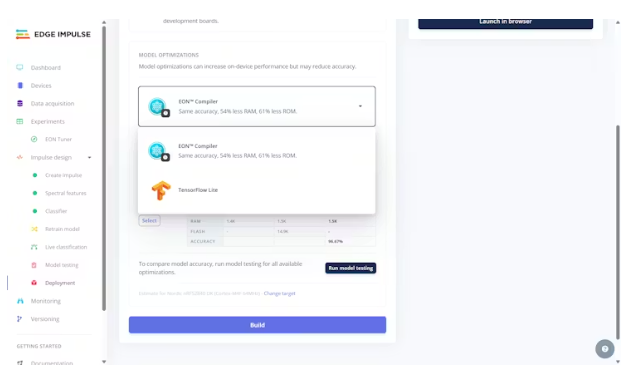

由于內存和CPU時鐘速率對于我們的部署是有限的，我們可以優化模型，以便它可以利用nRF52840上的可用資源(或者簡單地說，這樣它就可以適應并管理在SoC上運行)。模型優化通常有一個權衡，即我們決定是否以模型準確性為代價來提高性能或減少模型的內存(RAM)使用。Edge Impulse使模型優化非常容易，只需點擊一下。目前我們可以得到兩個優化：EON編譯器(提供相同的精度，但使用54%的RAM和61%的ROM)和TensorFlow Lite。為了啟用模型優化，我選擇了EON Compiler and Quantized (int8)。

點擊“構建”，這將啟動相應的打包沖動的任務，最后一個壓縮文件將下載到您的計算機上。將庫添加到Arduino IDE并打開自定義推理草圖(在GitHub存儲庫中可用)。推理草圖連續采樣1秒的IMU數據，并對每一類運動進行分類。當檢測到圓周運動和左右運動時，XIAO板通過BLE發送一個字符(分別為1和0)。

04. 物聯網控制板編程

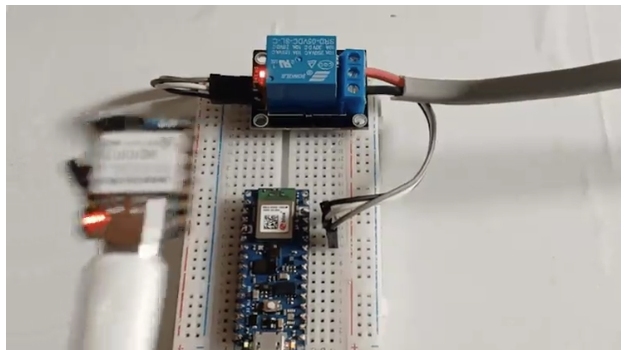

在訓練模型并將其部署到XIAO板之后，剩下的任務是對BLE設備(如Arduino Nano 33 BLE)進行編程，以接收來自XIAO板的數據，并反過來控制GPIO引腳的邏輯電平。我們可以使用這種邏輯來控制繼電器等設備，這些設備依次連接到燈、風扇、電機等電器。在我的例子中，我將一個單通道繼電器連接到Arduino Nano的GPIO，繼電器連接到開關燈(這個季節的圣誕燈)。這一步相當簡單。我們需要將繼電器連接到Arduino Nano的GPIO上，并將BLE外設代碼上傳到板上。在代碼中，變量RELAY_PIN用于控制設置GPIO，允許我們使用邏輯電平來控制繼電器。將代碼上傳到Arduino Nano 33 BLE后，我們可以通過與XIAO板做手勢來實驗是否一切正常，我們將看到Arduino Nano 33 BLE上的板載LED開關。

在節日的氣氛中，我接通了繼電器，將電源切換到圣誕燈，展示了我們?nèi)绾畏催^來使用邏輯來控制其他設備。

結果

從科幻小說到現實，我們現在可以用手勢控制設備和電器?？纱┐髟O(shè)備的成本相當?shù)?，看到我們?nèi)绾卫眯屡d的人工智能和物聯網技術輕松開發這樣的應用程序，令人印象深刻。遠程驅動基礎設施已經被廣泛部署，但將人工智能作為控制邏輯的集成正在為更智能的系統開辟新的可能性。下面是可穿戴控制圣誕燈的演示，使用圓形和左右手勢以及BLE驅動。

結論

這個項目展示了如何利用邊緣人工智能和低功耗物聯網通信來構建一個在現實世界中實際工作的簡單手勢控制系統。這款可穿戴設備可以在設備上進行手勢識別，并使用BLE來控制附近的其他設備。這使一切都保持快速和成本效益。

目前，可穿戴設備只能識別少數幾種手勢，但我們可以通過收集更多數據、重新訓練模型和連接更多設備來擴展可能的檢測。結果顯示了Edge-AI支持的可穿戴設備作為人機界面的潛力。
