嵌入式系統作為現代信息技術的“神經末梢”，是嵌入到物理設備中的專用計算系統，通過軟硬件協同實現對設備功能、性能及交互的智能控制。從1971年11月第一款微處理器的推出[1]，經過半個世紀的發展，嵌入式系統體系架構已經囊括虛擬化、微服務、異構并行計算和邊緣計算等多個領域。

2. 國外發展現狀

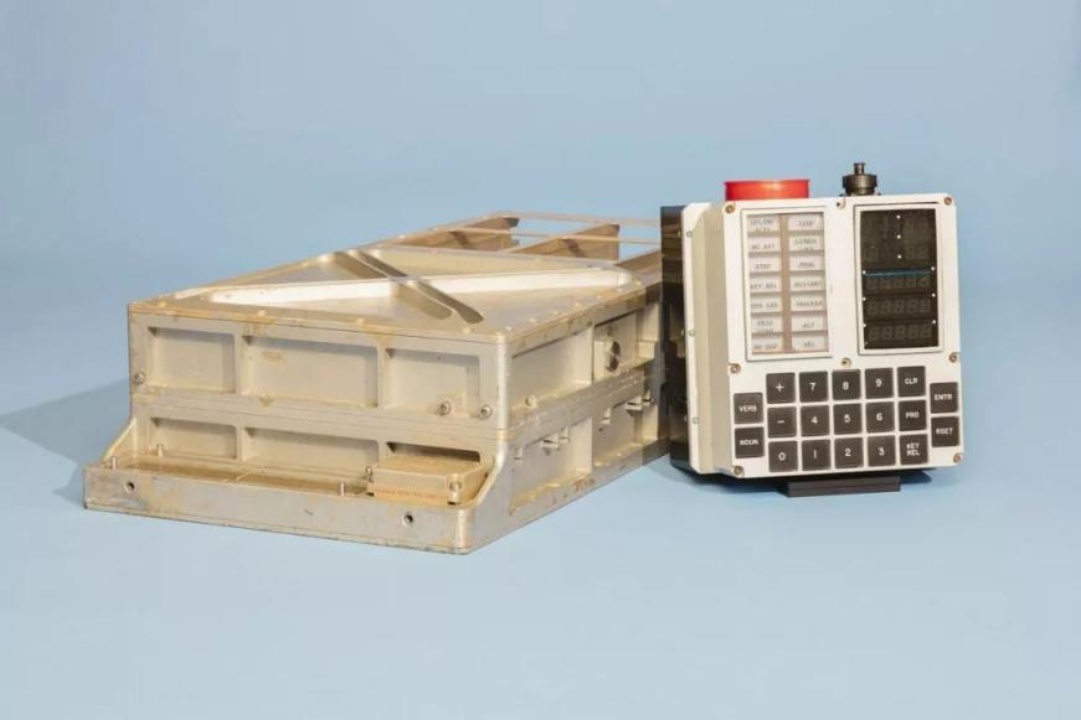

圖1為美國NASA為阿波羅登月任務設計的Apollo Guidance Computer，這是最早的嵌入式設備之一，具有定制微控制器和只讀程序存儲器，用于實現特定的飛行控制功能[2]。此階段嵌入式架構以硬件為中心，系統功能固定，控制方式以輪詢和簡單中斷為主，尚未形成操作系統支持的體系結構。

Figure?1.  Apollo guidance computer

圖1. 阿波羅制導計算機

進入70年代末至80年代，隨著微處理器的快速發展，嵌入式系統開始普及。Intel推出的8080、8051以及Motorola 6800 (如圖2)等處理器成為工業自動化、醫療電子等領域嵌入式系統的主力平臺[3]。系統軟件方面，實時操作系統(RTOS)的出現使得嵌入式系統首次具備了多任務調度、中斷優先級、時間管理等功能[4]，體系結構開始向分層設計演進。

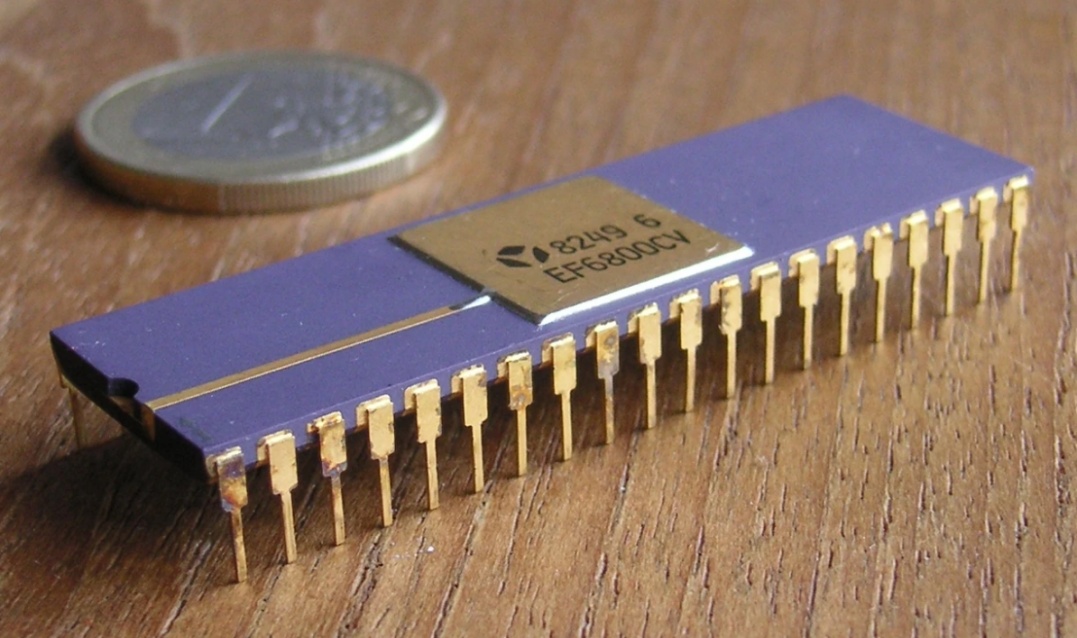

Figure?2.  Motorola?6800?chip

圖2. Motorola 6800芯片

1990年代是嵌入式架構發展的關鍵時期。System-on-Chip (SoC)設計理念興起，處理器廠商開始將CPU核、DMA、內存控制器等功能集成于單芯片，大幅提升了性能與集成度[2]。同時，ARM架構以其低功耗、高性能的優勢迅速崛起，成為嵌入式處理器的主流。

21世紀初，嵌入式系統邁向網絡化與智能化階段，體系架構呈現出以硬件抽象層、RTOS內核、中間件、應用層組成的分層結構，并廣泛應用輕量級協議(如MQTT)與遠程交互機制，適應物聯網的需求[4] [5]。此階段的嵌入式系統已不再局限于本地控制，而是成為邊緣智能節點，參與更大范圍的協同計算體系，基于物聯網與邊緣計算的設計被廣泛提出，如圖3就是一款基于邊緣計算的工業機器人系統設計架構。

近年來，人工智能和邊緣計算進一步推動嵌入式體系結構升級。以NVIDIA Jetson、Google Edge TPU等平臺為代表的新一代嵌入式系統，采用異構多核架構(CPU + GPU + NPU)，具備強大的AI推理能力[5]。操作系統則向微內核、分布式和虛擬化方向發展(如L4ReC) (見圖4)，這是一款基于微內核設計的操作系統，旨在為嵌入式系統和虛擬化提供支持。操作系統強調實時性、安全性與可擴展性[6]，系統結構設計更注重模塊解耦、資源隔離與AI能力的深度融合，使嵌入式系統在自動駕駛、工業視覺、智能終端等領域發揮關鍵作用。

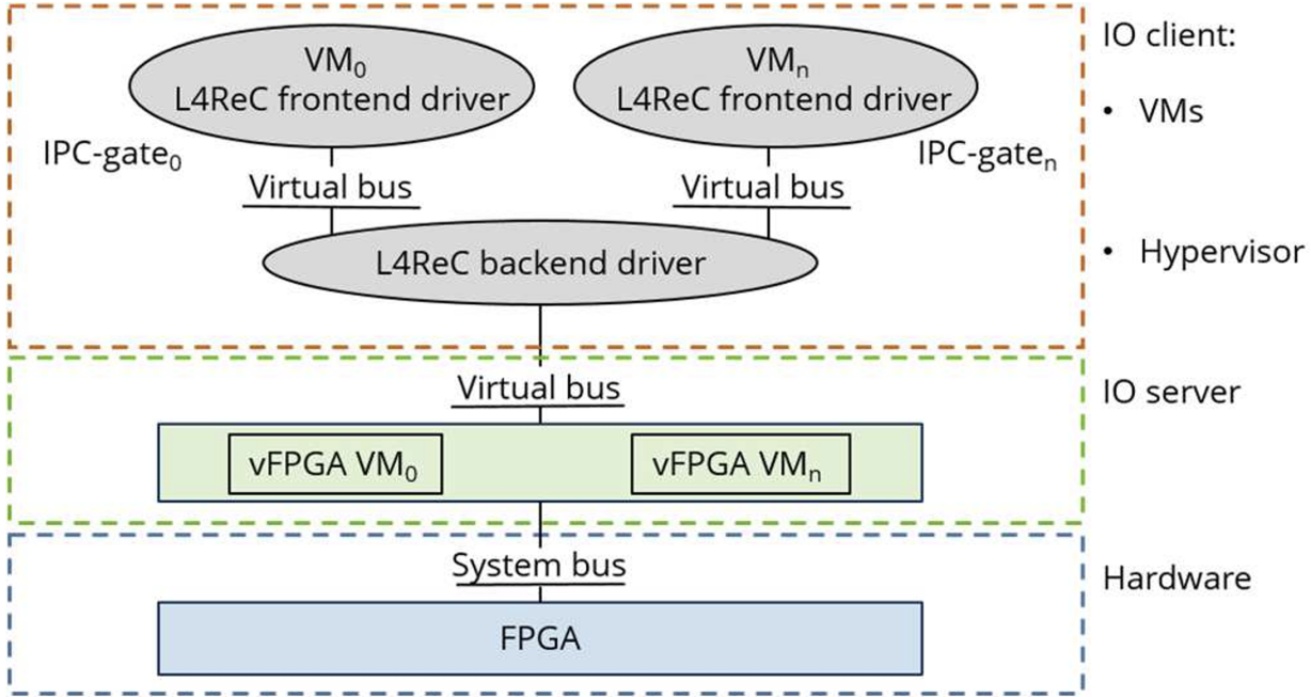

Figure?3. L4ReC?Embedded?reconfigurable?system

圖3. L4ReC嵌入式可重構系統

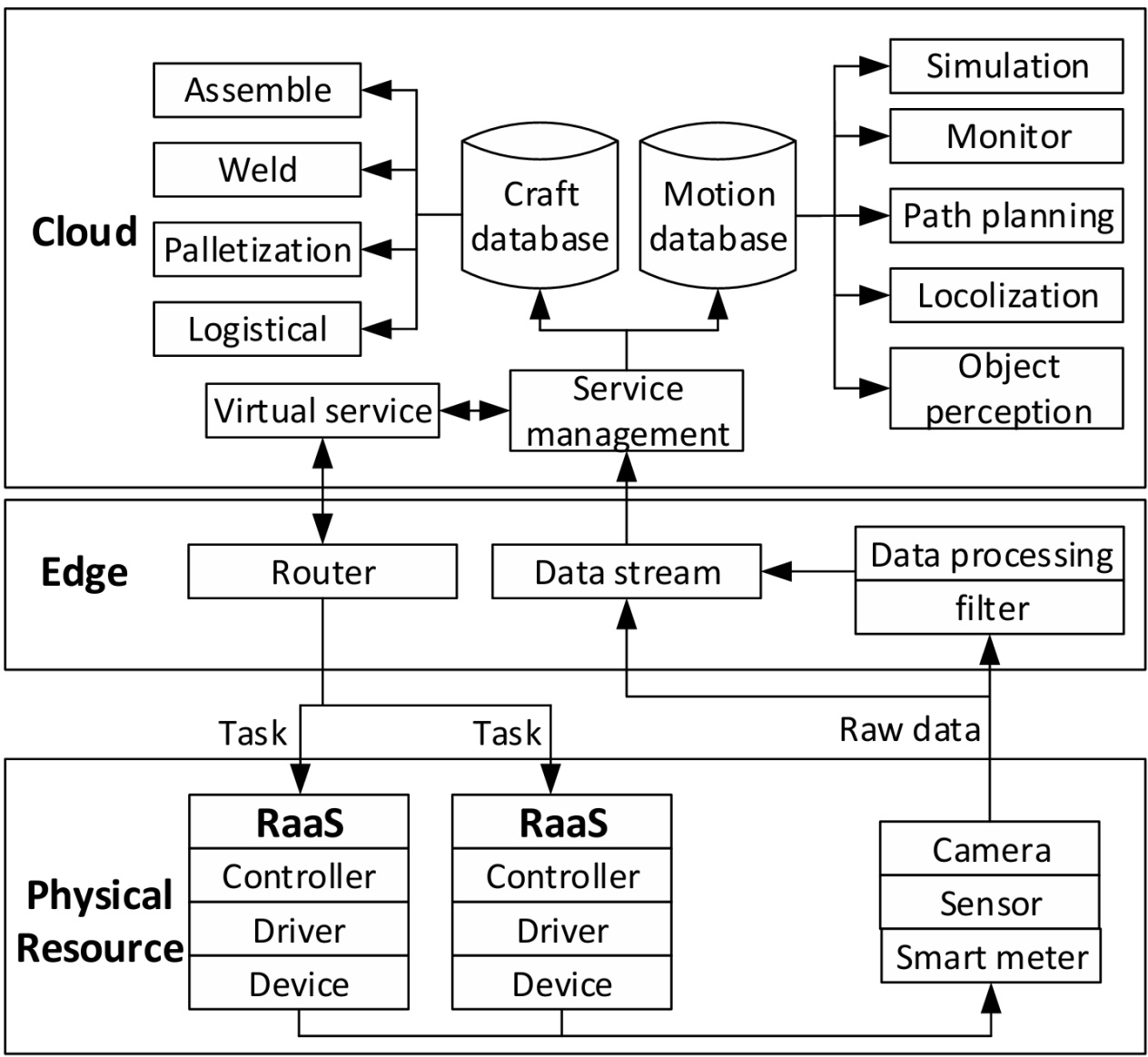

Figure?4.  Edge?computing?based industrial robot system architecture diagram

圖4. 基于邊緣計算的工業機器人系統架構設計圖

總體來看，國外嵌入式系統體系架構的發展歷程體現了從專用向通用、從簡單向智能、從單核向異構的演進趨勢。隨著AI、IoT與通信技術融合不斷深入，嵌入式架構將持續在性能、安全、可擴展性與智能協同等方面推進創新，繼續支撐下一代智能系統的發展。

3. 國內發展現狀

中國嵌入式系統體系架構的發展歷程始于20世紀80年代，早期嵌入式系統主要依賴引進國外平臺和器件[7]，這一階段的嵌入式架構尚未形成完整體系，主要為高校和研究所基于單片機進行的開發實驗與科研探索。

進入90年代中后期，隨著電子信息技術在國內的快速發展，嵌入式系統逐步進入產業應用階段。高校和企業開始引入國外嵌入式處理器和開發平臺，如ARM7、ARM9等，同時接觸并應用一些主流實時操作系統(RTOS)，包括uC/OS-II、VxWorks [8]等。

進入2000年代，嵌入式系統在國內的應用領域迅速擴大，涵蓋工業控制、家電控制、通信設備、消費電子等。體系架構進一步發展，開始采用基于SoC的設計模式，集成度和復雜性顯著提升。國產處理器如龍芯、飛騰、君正等逐步推向市場[9]，RT-Thread、MiniGUI、嵌入式Linux等國產操作系統及圖形界面庫也在不斷完善[4]。

2010年以后，隨著物聯網和智能硬件興起，嵌入式系統體系結構進一步向網絡化、平臺化和智能化演化。國產芯片廠商如兆易創新、全志科技、瑞芯微等崛起，推出面向物聯網和邊緣計算的MCU、MPU平臺[10]，嵌入式處理器架構向ARM Cortex-M (如圖5)和Cortex-A系列靠攏，支持多核并發、外設接口豐富，具備較高實時性與低功耗特性。操作系統方面，RT-Thread發展出Nano、Smart等不同形態，華為LiteOS、阿里AliOS Things也加入國產RTOS陣營，支持BLE、Wi-Fi、NB-IoT等通信協議棧，形成以RTOS為核心、多層中間件協同的完整體系結構[11]。

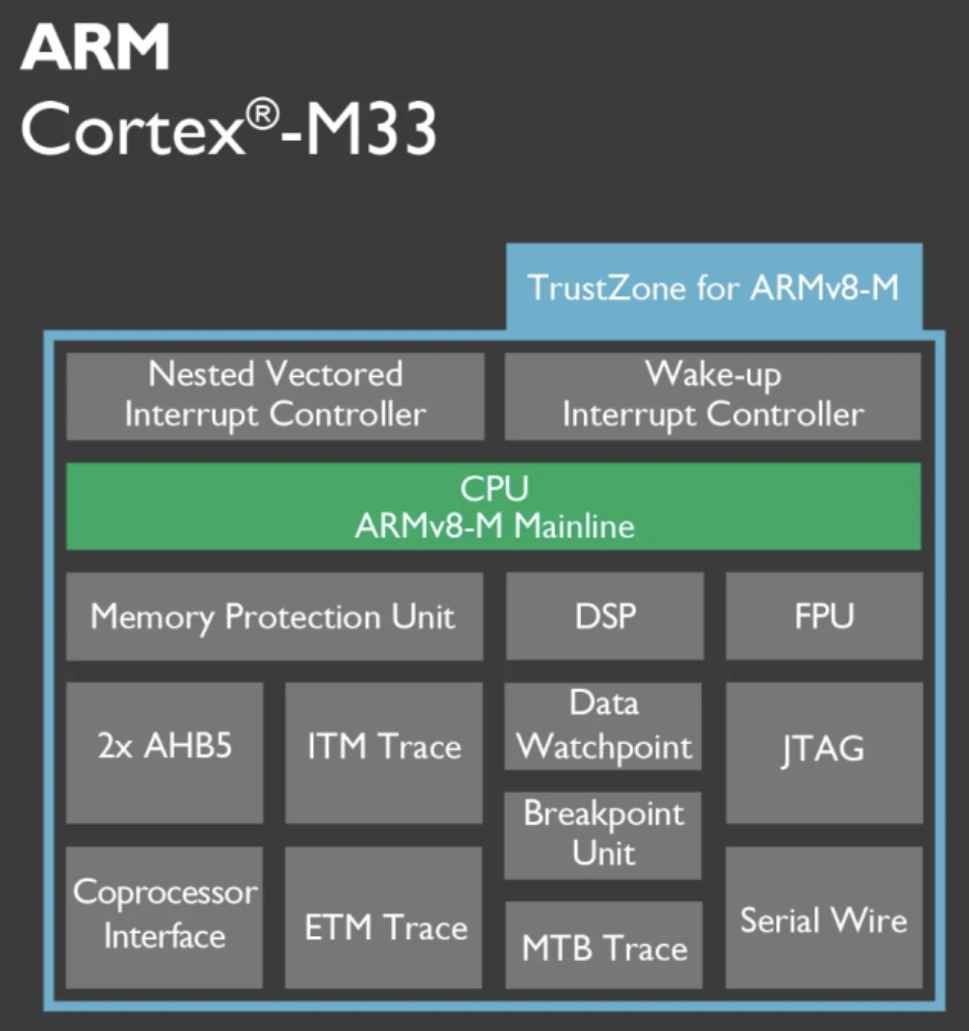

Figure?5. ARM?Cortex?M? architecture

圖5. ARM Cortex-M架構

近年來，隨著鴻蒙操作系統的發布以及RISC-V開源指令集在國內的推廣，中國嵌入式體系架構正進入融合創新的新階段[12]。鴻蒙OS以微內核與分布式架構為核心理念，針對多設備協同運行、端云協同構建和高可靠實時控制場景進行了架構設計，推動國產嵌入式系統向泛終端、泛網絡協同方向演進。同時，賽昉、芯來、全志等公司紛紛推出RISC-V架構芯片，結合輕量化操作系統與推理框架(如Tengine [13]，見圖6)，在智能終端、邊緣AI等場景中形成新的體系結構路徑。翼輝信息自主研發的ECS嵌入式安全容器通過μs級實時響應、MB級輕量化資源隔離和全架構兼容特性，為航空航天、智能制造等關鍵領域提供自主可控的容器化基礎設施，填補了傳統容器在實時嵌入式系統的技術空白，推動任務關鍵系統向云原生架構安全演進。翼輝VSOA微服務框架憑借全雙工通信、內置服務發現和SIL4安全認證等核心能力，為嵌入式實時系統提供高可靠、低延遲的分布式服務架構，全面滿足汽車電子和工業控制等關鍵領域?qū)?shí)時性、安全性和靈活性的嚴苛要求，加速嵌入式系統向云原生架構的智能化升級。總體來看，中國嵌入式系統體系架構的發展實現了從引進模仿到自主構建的轉變，未來將在異構計算、低功耗AI、安全可信計算等領域持續創新，構建以國產軟硬件為核心的新型嵌入式技術生態。

在嵌入式系統體系結構中，混合關鍵性系統代表了一種從傳統的“一功能一硬件”的聯邦式架構向基于資源共享的集成式架構演進的核心范式。其根本目標是在單個高性能硬件平臺(如多核處理器或片上系統SoC)上，整合運行具有不同安全關鍵性等級(如安全關鍵、任務關鍵、非關鍵)的軟件組件，從而顯著降低系統的尺寸、重量、功耗和成本。這種架構的核心設計原則是保證時空隔離性。與傳統架構依賴物理隔離來實現安全不同，混合關鍵性系統通過硬件與系統軟件層面的協同設計，在共享資源上構建邏輯隔離。在時間維度，采用時間分區調度或增強型實時調度算法，確保高關鍵性任務的計算時間預算不被低關鍵性任務搶占；在空間維度，利用內存管理單元(MMU)或內存保護單元(MPU)為每個分區或任務提供獨立受保護的地址空間，防止錯誤的內存訪問造成跨任務數據污染。因此，在嵌入式系統架構中，混合關鍵性系統是實現“軟件定義”功能集中化(如汽車域控制器、航空綜合模塊化航電)的核心基石，它通過在集成化與安全性之間取得精密平衡，推動了嵌入式系統向更高效、更靈活、更經濟的方向發展。國內在工業(如OpenEuler Embedded [14])和學術界[15]-[18]都有大量的關于混合關鍵性系統的工作。

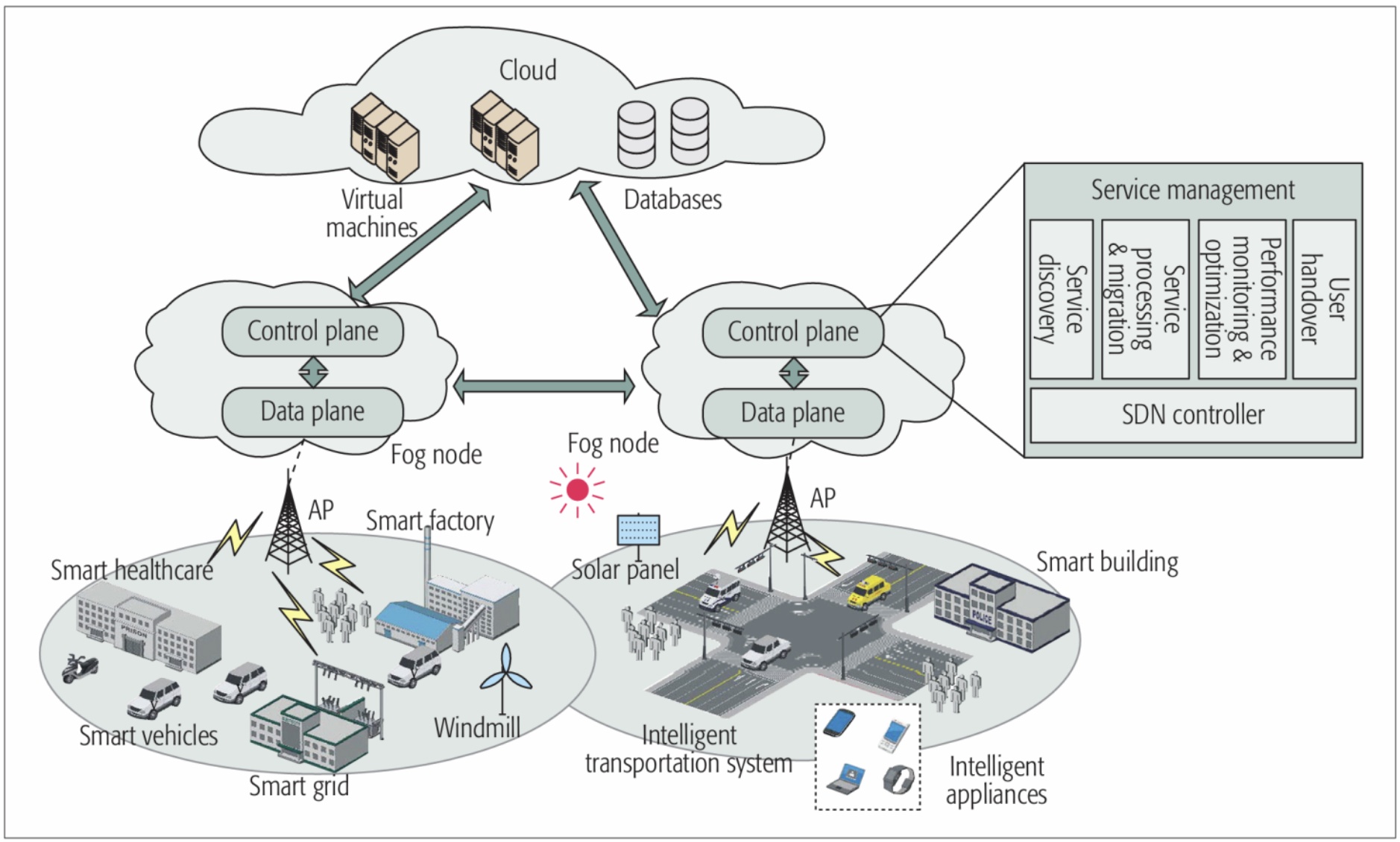

Figure?6.  ECIoT? architecture

圖6. ECIoT架構

4. 國內外發展對比

嵌入式系統作為信息技術與工業應用融合的關鍵技術，其體系架構的發展在國內外呈現出不同的路徑與節奏。國外嵌入式體系架構的發展起步早，以美國NASA的Apollo導航計算機為代表，隨著微處理器的出現，嵌入式系統逐漸形成以微處理器+實時操作系統為核心的架構形態。進入90年代，國外體系結構迅速邁入SoC集成階段，ARM、MIPS等處理器架構與嵌入式Linux、VxWorks、QNX等操作系統緊密結合，形成軟硬件高度耦合、支持多任務和網絡通信的成熟平臺，廣泛應用于通信、汽車、消費電子等領域。

相比之下，中國的嵌入式系統體系架構起步于20世紀80年代，初期以引進國外芯片與開發板為主，系統功能主要集中在工業控制、儀器儀表等場景。90年代后，隨著高校教學與科研的推廣，ARM架構逐漸在國內普及，嵌入式軟件架構逐步從裸機控制向分層設計演進。進入新世紀后，中國在政策支持和產業驅動下，大力推動自主嵌入式體系的發展，體系結構日趨規范化與平臺化。

當前，國外嵌入式體系架構已廣泛實現多核異構、AI協同、虛擬化等先進特性，嵌入式設備具備強大邊緣計算能力，并通過微內核架構與分布式機制實現設備間協同控制。而國內在保持穩定控制能力的基礎上，正加速向智能化、網絡化方向邁進，鴻蒙OS的提出標志著國內嵌入式體系在分布式架構方面的重大突破，同時RISC-V指令集的興起也為中國構建開放、自主的體系結構提供了新路徑?？傮w而言，國外嵌入式體系以長期積累和技術成熟為優勢，形成了完整生態和標準體系，而中國則通過政策引導和技術追趕，逐步建立起以自主可控為目標的本土嵌入式架構體系。

5. 發展趨勢與展望

隨著新一代信息技術的迅速發展，嵌入式系統體系架構正面臨前所未有的機遇與挑戰，從傳統的單芯片控制逐步走向異構融合、智能協同和邊緣自治，呈現出多個顯著的發展趨勢。

首先，嵌入式體系架構正朝著異構計算方向快速發展。傳統嵌入式系統以單一CPU或MCU為核心，難以滿足當前對計算密度、低功耗和多任務并行處理的需求。為了應對人工智能、圖像識別、實時決策等高復雜度應用，嵌入式平臺逐步集成多種異構計算單元，如GPU、DSP、FPGA、NPU等，形成CPU+X的多核協同架構[2]。

其次，操作系統和軟件體系正向微內核、模塊化、組件化方向演進。嵌入式操作系統正在逐步摒棄傳統的單體內核設計，采用更具安全性和可擴展性的微內核架構，能夠支持動態加載、服務隔離、權限分離等機制，提高系統的可管理性和容錯能力。同時，中間件技術和輕量級虛擬化工具也被廣泛引入，以便于跨平臺部署和設備間協同。操作系統還不斷向下適配資源受限設備，向上對接物聯網平臺和云服務，成為連接設備、網絡和服務的核心軟件支撐。

隨著人工智能技術的普及，嵌入式系統正逐步具備邊緣智能的能力。過去需要通過云端完成的圖像識別、語音處理、目標檢測等任務，現今越來越多地在終端設備本地完成，降低了延遲，減少了帶寬占用，同時提升了系統的隱私保護能力。這一趨勢推動了邊緣AI芯片、TinyML算法和小模型加速庫的快速發展，也對架構設計的靈活性與可裁剪性提出了更高要求[19]。

未來，嵌入式系統體系架構還將繼續向分布式與協同計算演化。在車聯網、工業物聯網、智慧城市等復雜應用場景中，多個嵌入式節點需要以高可靠、低延遲的方式協同工作。這要求體系架構不僅關注單一設備的功能實現，還需考慮網絡通信協議、分布式資源調度、實時同步與容災機制等系統性問題。

綜上所述，嵌入式系統體系架構的發展正從功能單一、結構固定的傳統模式，邁向智能化、異構化、安全化與開放化的新階段。未來的嵌入式系統將不僅僅是“設備的大腦”，更將成為邊緣智能協同網絡中的關鍵節點，其體系架構設計也將持續融合多領域技術，成為推動智能社會發展的核心支柱。
