如何使用嵌入式在RT-Spark開發板上橋接傳感器和顯示器
嵌入式系統是現代創新的核心,為從智能可穿戴設備到工業自動化的一切提供動力。該項目演示了如何使用嵌入式c在RT-Spark開發板上橋接傳感器和顯示器。通過從AHT21傳感器讀取溫度和濕度數據并將其顯示在LCD上,該活動突出了實時感知,處理和可視化信息的基本工作流程。
這項活動的重要性在于其實際意義:環境監測是物聯網應用的基石,移植現有傳感器和顯示庫的能力確保了更快的開發周期和更高的代碼可重用性。這種方法不僅節省了時間,而且還教授了使模塊化驅動程序適應新硬件平臺的關鍵技能。
除了其即時功能之外,該項目還反映了嵌入式編程的更廣泛影響——使設備能夠與物理世界交互,并向用戶傳達有意義的數據。這是一個基礎練習,可以幫助開發人員處理更復雜的集成,最終實現更智能、更互聯的技術。
步驟1:設置

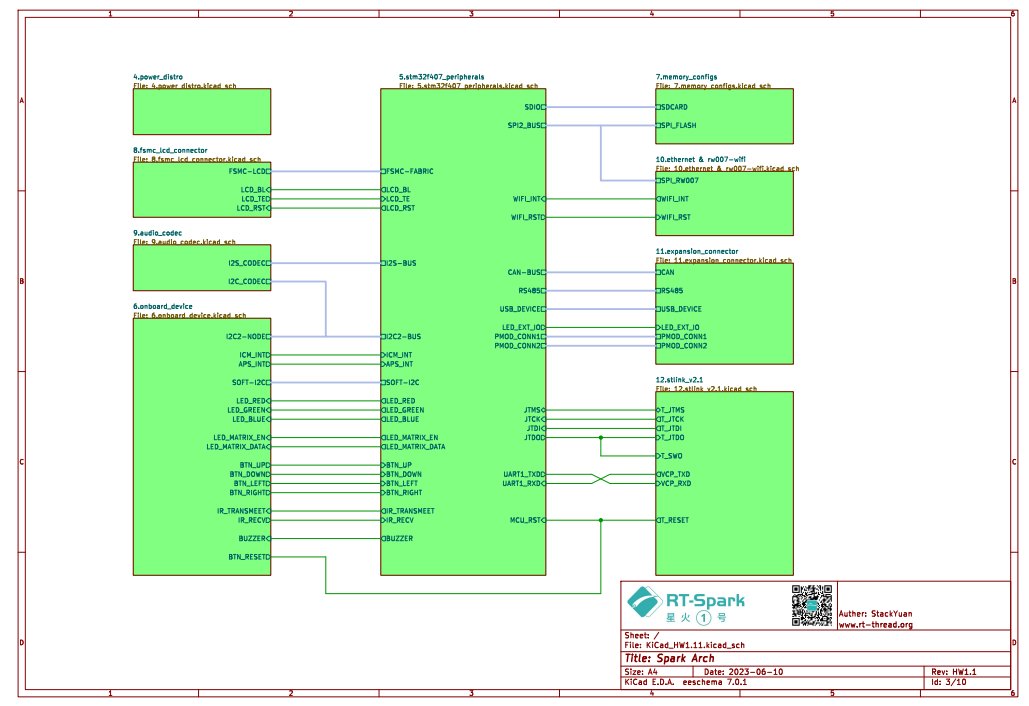

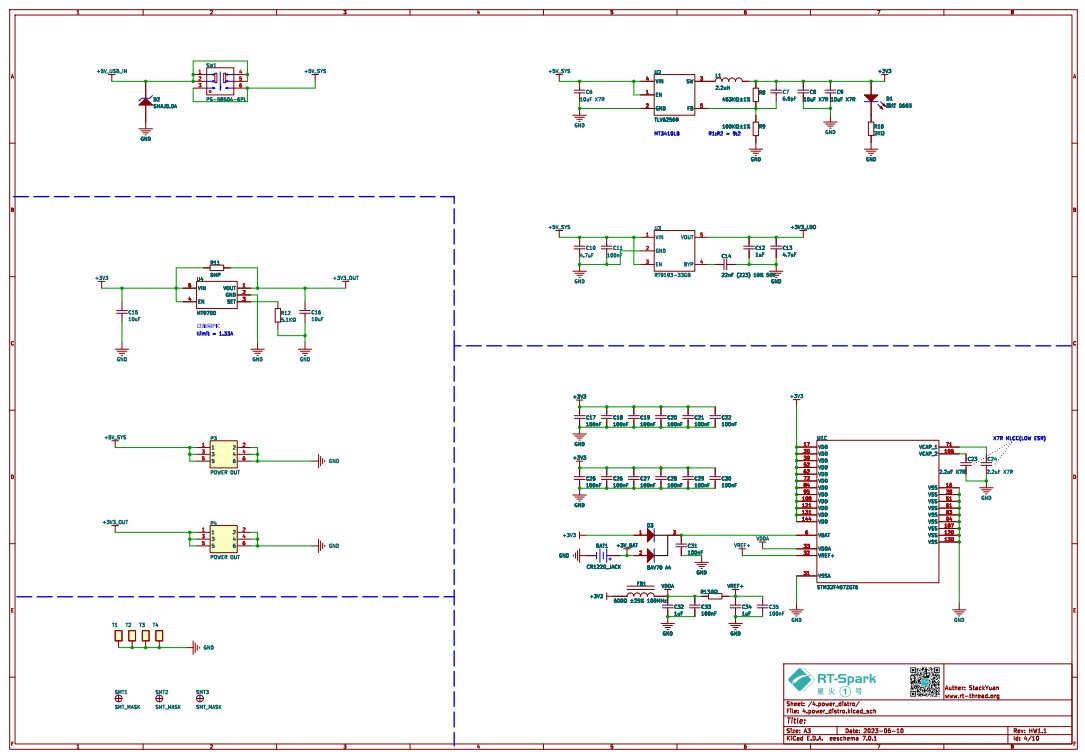

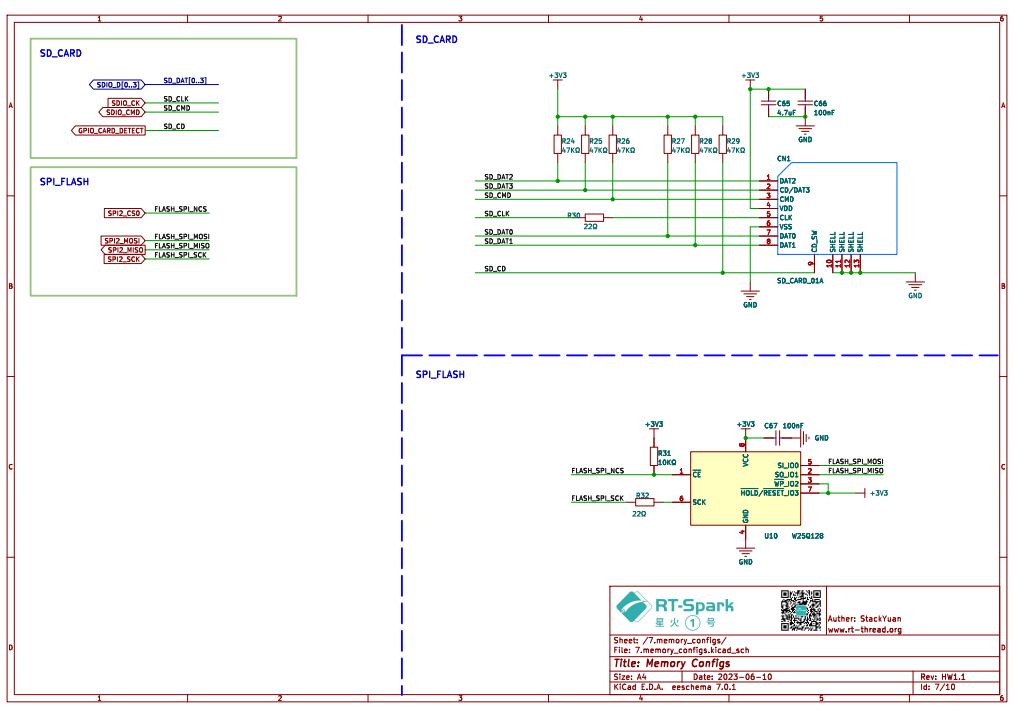

在深入編碼和集成之前,準備項目所需的材料是必不可少的。該基礎從RT-Spark STM32F407ZGT6開發板開始,它作為傳感器接口和LCD輸出的硬件平臺。除此之外,配備STM32CubeIDE的筆記本電腦為編寫、編譯和調試嵌入式C程序提供了必要的環境。準備好這些工具可以確保順利啟動,并為成功實現奠定基礎。
步驟2:IOC配置

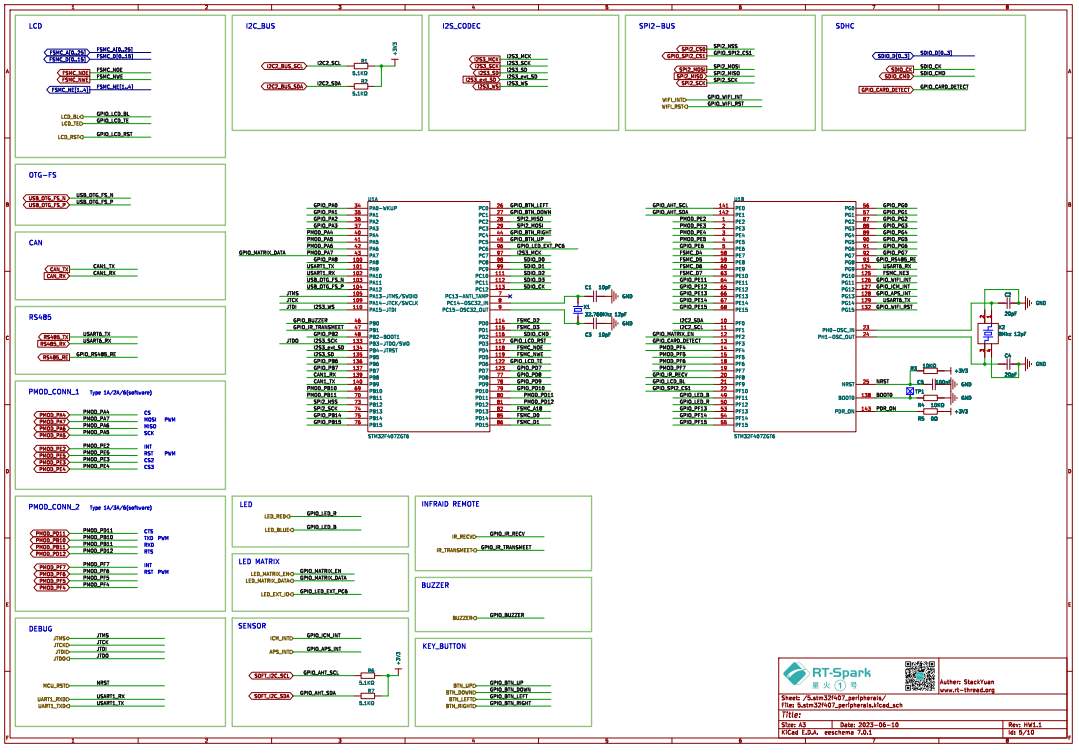

FSMC設置:啟用銀行1,SRAM 3。確保將內存數據寬度設置為8位。將其保留在默認的16位將導致LCD顏色數據顯示不正確。
GPIO設置:配置PE0和PE1作為輸出開漏。這種設置對于I2C模擬是必需的,因為它允許主控電路將線拉低,同時允許電阻器在釋放時將線拉高——準確地復制I2C物理層行為。
步驟3:驅動程序配置
開發這個項目需要構建自定義邏輯,而不是簡單地依賴于現有的頭文件。LCD驅動程序提出了一個特別的挑戰,因為ST7789控制器是為16位接口設計的,而可用的硬件僅限于8位。為了解決這個問題,我創建了一個包裝器函數,將每個16位顏色值分成兩個部分。高字節首先移位并發送,然后是掩碼后的低字節。這種方法允許STM32在較窄的總線上正確地重建完整的RGB565顏色,確保準確的顯示輸出。

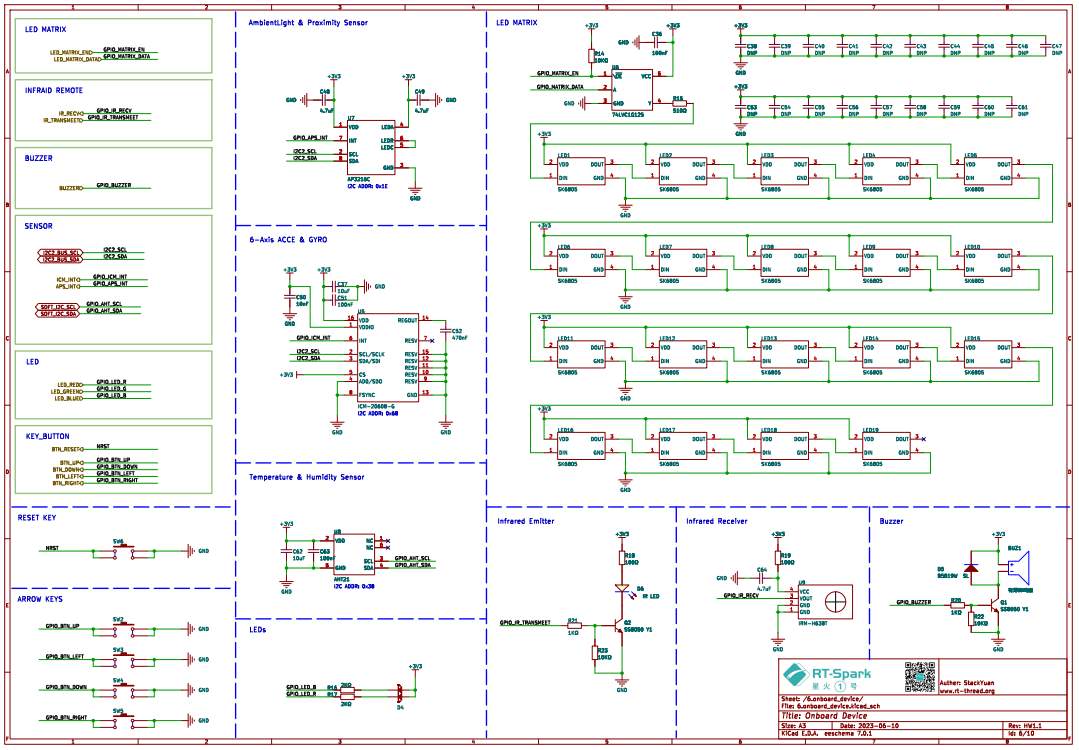

在傳感器方面,AHT21驅動程序要求完全實現i2c協議。我編寫了基本的操作—start、Stop、WaitAck和sendbyte—以建立適當?shù)耐ㄐ?。為了啟動測量,驅動程序發出命令0xAC(觸發測量),然后是精心計時的80ms阻塞延遲,以適應傳感器的物理測量過程。只有在這個延遲之后,才會讀取6字節的數據包,從而保證可靠地獲取溫度和濕度值。
步驟4:編碼和調試

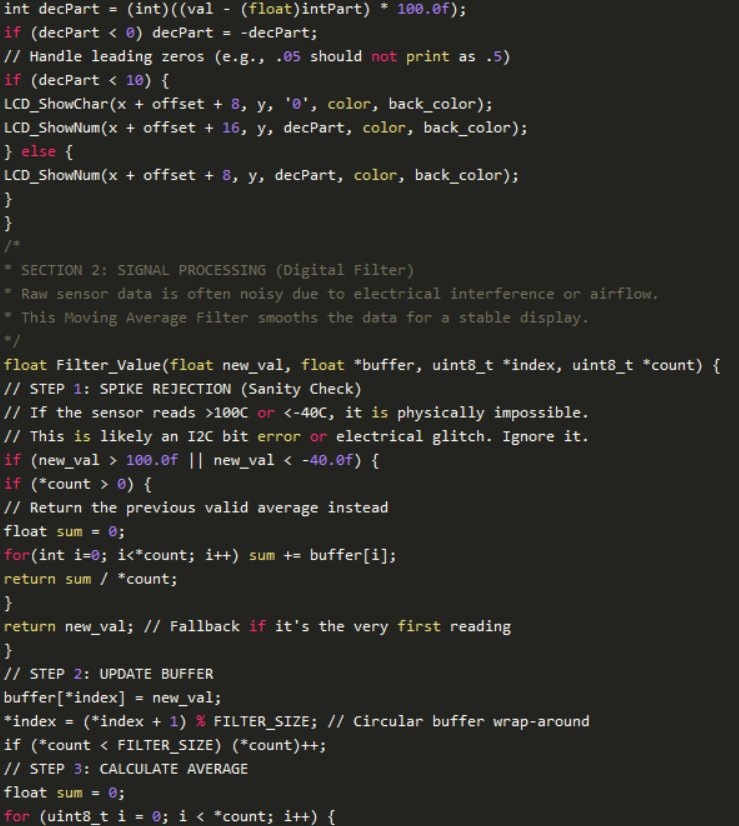

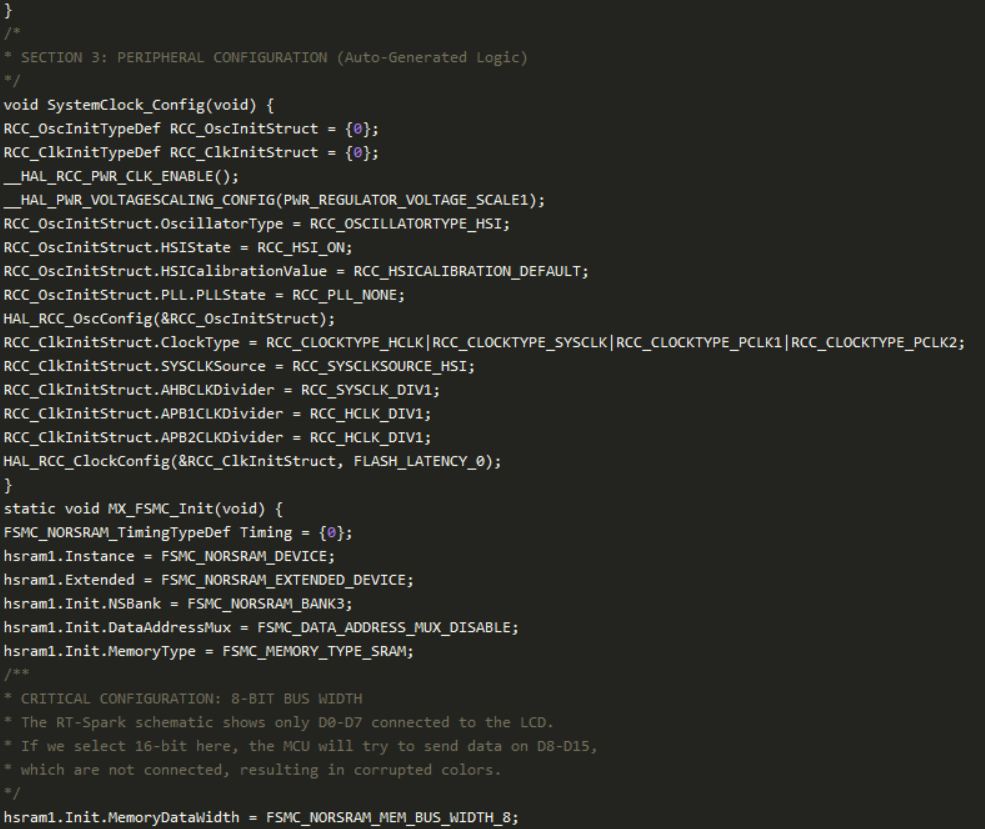

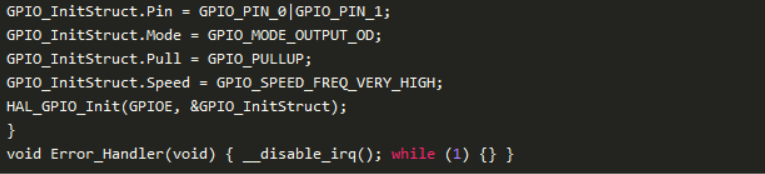

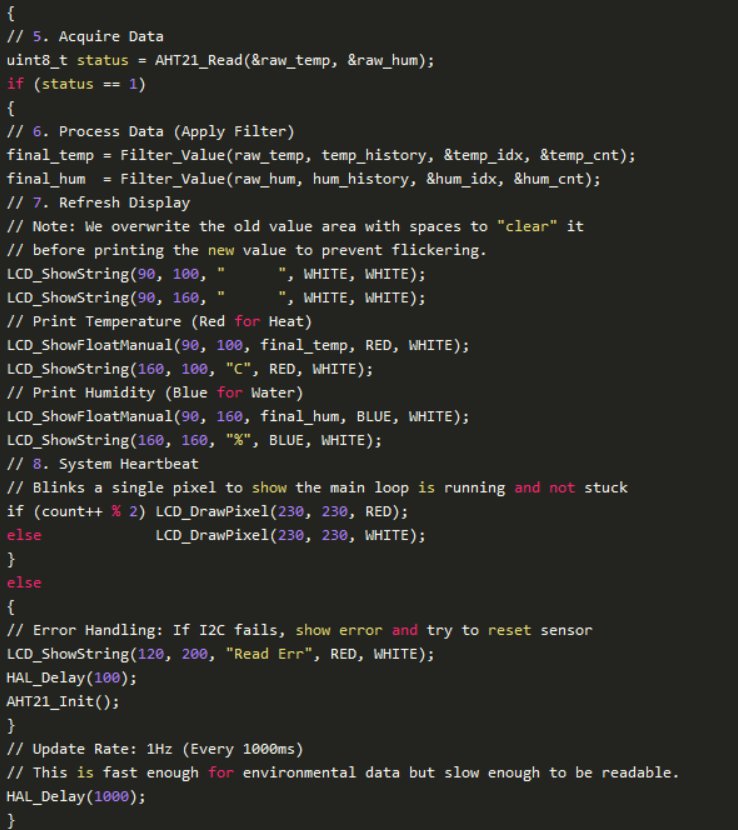

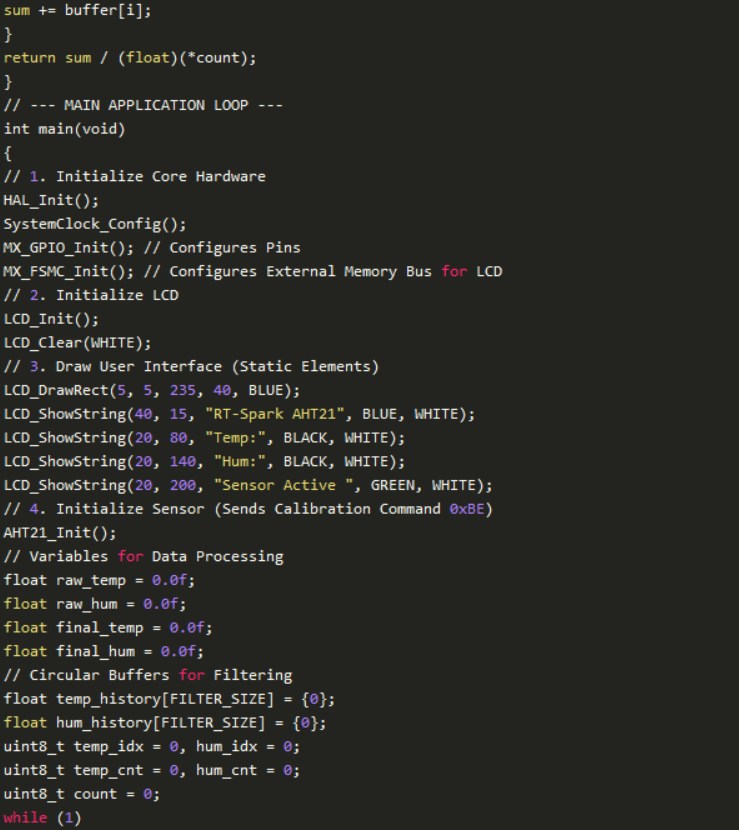

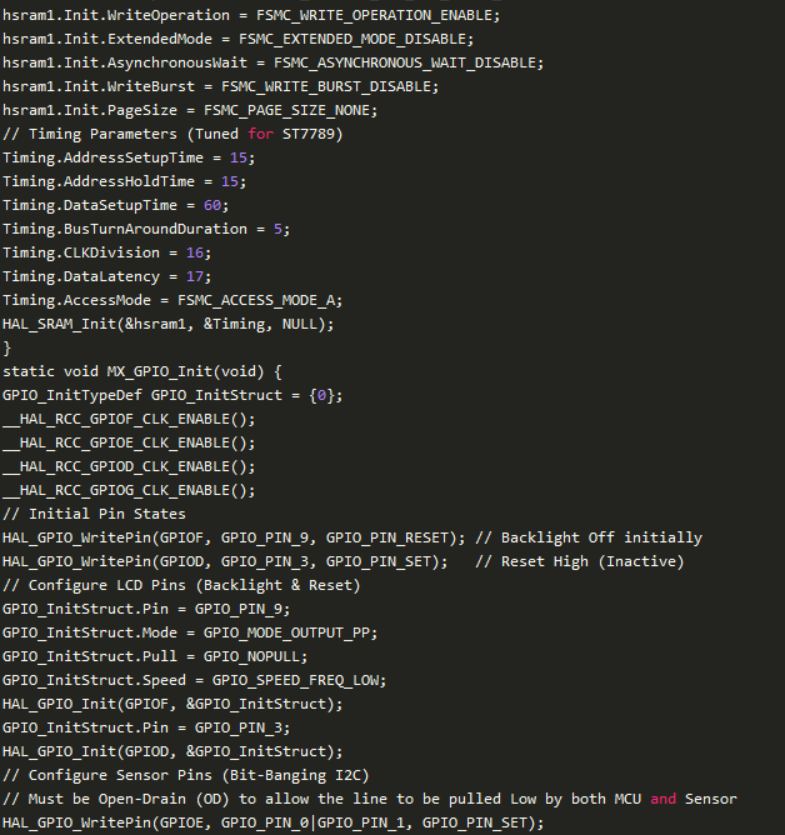

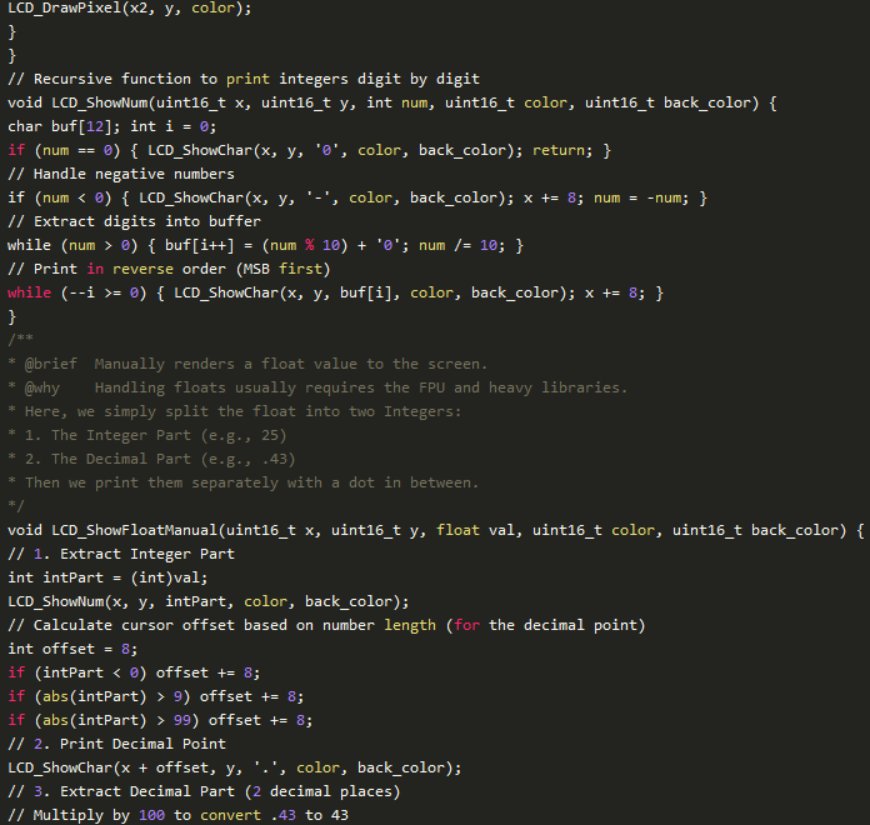

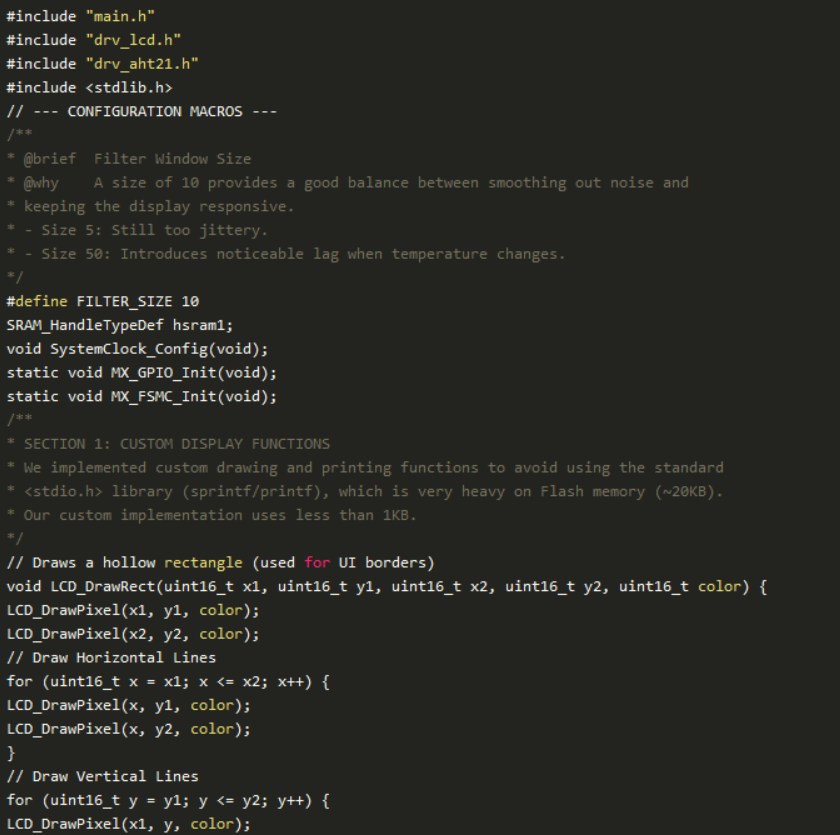

下面是這個項目使用的完整代碼:
你已經到達終點了!到目前為止,您的RTSpark STM32F407ZGT6應該從AHT21傳感器讀取溫度和濕度,并在LCD上清楚地顯示它們。這不僅僅是一個演示——它是一個你可以構建的工作基礎。
將此項目視為嵌入式開發的入門工具包:
?你設置了硬件板+ IDE。
?您配置了IOC - FSMC和GPIO以進行正確的通信。
?您編寫了驅動程序-用于8位顏色的自定義LCD邏輯和用于傳感器的完整I2C例程。
?您驗證了輸出-顯示在屏幕上的實時數據。
完成這些步驟后,您現在就有了一個可重用的工作流:感知→處理→顯示。同樣的方法可以擴展到添加更多的傳感器,將數據記錄到云端,甚至連接到移動應用程序。將此作為您的啟動平臺-您在這里練習的技能與在實際物聯網和嵌入式產品中使用的技能相同。
所以,給你的電路板通電,看著讀數滾滾而來,開始想象你還能連接什么。下一個項目已經在等著您去構建了。
