摩擦焊機是最近幾年興起的焊接方式，廣泛應用于液壓管件加工企業。英威騰針對自動摩擦焊機相對特性，專門在Goodrive35系列高性能閉環矢量變頻器的基礎上開發出一款摩擦焊專機。

目前，產品已在全國多家企業成功應用。比如在河北某液壓管件加工企業，該企業主要是加工∮42、∮38、∮22三種液壓管道，通過英威騰的產品和解決方案，可以有效保證摩擦焊機24小時無故障運轉，大大提升了企業的生產效率和穩定程度！

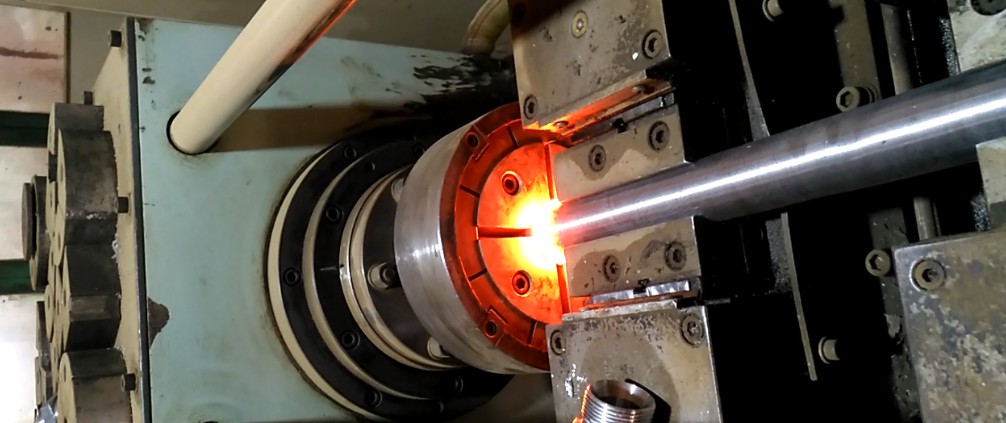

圖1 摩擦焊外觀圖

客戶需求

河北某液壓管件加工企業摩擦焊機，要求摩擦焊機24小時無故障運轉，由此對變頻器控制提出如下要求：

1、每次自動焊接完成后，焊接主軸定位在同一位置保證焊接精度。

2、電機需超頻運行，最大運行達到70HZ。

3、變頻器過載能力強，加減速時間為0.2S,定位加減速時間為0.3S.瞬間過載1.7倍。

英威騰方案

面對客戶的需求，英威騰提出電氣控制上采用Goodrive35產品。結合連續摩擦焊機工作特點，控制難點主要是，在摩擦焊接金屬件末端一次準確進行定位，以保證焊接精度和強度。

其控制順序?yàn)椋?

1、PLC給出啟動信號，電機帶動旋轉夾具高速旋轉。

2、旋轉夾具高速旋轉時，液壓系統推進滑臺向前運動，逐步開始焊接，同時滑臺推進壓力逐步加大。

3、焊接完成時，PLC給出主軸回零型號，旋轉夾具快速精確定位到零點的同時，頂鍛壓力加一段高壓保證焊接牢固。

4、變頻器輸出定位完成信號后保壓一段時間，滑臺自動返回，開始下一次焊接，以此往復。

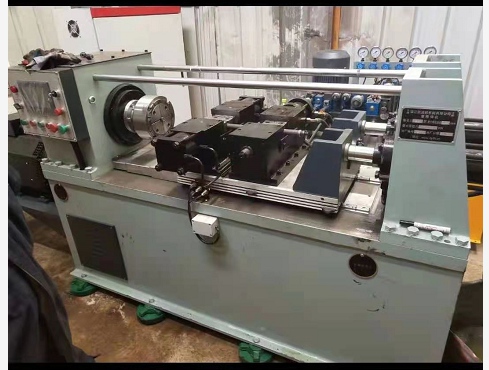

圖2 摩擦焊機現場工作圖片

英威騰方案具有以下典型優勢：

Goodrive35具備慣量自學習功能，可以自動計算負載慣量，適應加工不同規格金屬件，保證定位時精度。

配備英威騰能耗制動單元，制動效率快，快速消耗定位時引起的母線電壓過高的問題，保證在0.2S時間內制動停機。

Goodrive35具備高過載能力，保證無故障連續焊接，極大的提高了生產效率。

英威騰Goodrive35產品在摩擦焊機主軸應用上接線圖如下：

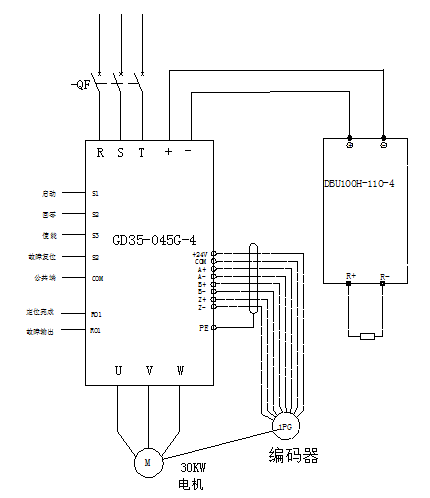

圖3 主軸變頻器接線圖

現場效果

圖4現場效果圖

現場驗證證明，英威騰Goodrive35操作簡單、維護方便，故障率低，其具有豐富的I/O接口，具有調速范圍廣（0-400HZ）、響應速度快、控制精度高等特點。

值得關注的是，Goodrive35具有較強的過載能力，150%過載每5分鐘允許1分鐘，同時，Goodrive35還有控制精度高的特點，閉環矢量控制下誤差為0.1%最高速度。這些共同保證了摩擦焊機24小時無故障運轉！

英威騰產品和解決方案在摩擦焊機上的的成功應用，提供了更高性價比的國產化解決方案，在類似精確定位場合應用也非常適合。
