0 引 言

隨著“中國制造 2025”計劃的實施，新一代信息技術、人工智能等新概念、新內容不斷涌現在人們的日常生活中，其中無線視頻監控技術應用廣泛。本文提出一種基于嵌入式的無線監控系統設計和實現方案—以嵌入式三星 S5P6818為控制核心，Linux 為操作系統，通過 MJPG-streamer 流媒體服務進行數據采集與傳輸，從而實現通過訪問 Web 服務器，隨時隨地進行遠程監控。

1 系統構成

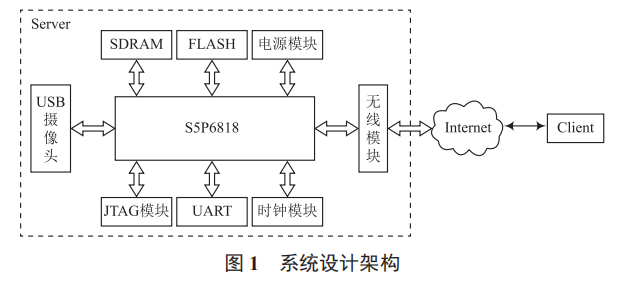

系統由硬件與軟件兩部分組成。硬件部分主要采用ARM 嵌入式處理器、無線模塊及 USB 視頻設備 ；軟件主要基于 Linux 系統之上，采用 MJPG-streamer 流媒體服務進行視頻采集與傳輸，利用 Web 服務器對外提供訪問接口，客戶端可通過訪問 Web 服務器對所捕獲的視頻進行監控。系統設計架構如圖 1 所示。

2 硬件系統設計

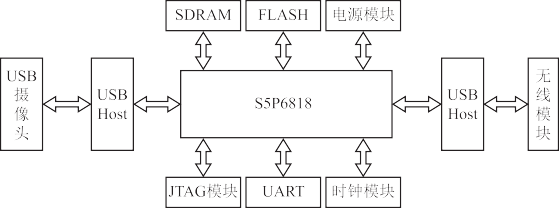

本文系統以三星公司 Cortex-A53 內核高性能八核處理器S5P6818 為主控，外接 SDRAM，F(xiàn)LASH 及電源管理模塊組成系統的核心部分，在此基礎上搭載 USB Host，UART，JTAG 等功能接口。硬件平臺總體框架如圖 2 所示。

圖 2 硬件平臺總體框架

3 系統軟件設計

Linux是一套免費使用且可自由傳播的類Unix操作系統，是基于 POSIX 和 UNIX 的多用戶、多任務，支持多線程與多CPU 的操作系統，能運行主要的 UNIX 工具軟件、應用程序及網絡協議 [1]。本文設計利用 Lunix 系統平臺，通過 MJPGstreamer 流媒體服務進行數據采集與傳輸。

3.1 軟件平臺設計

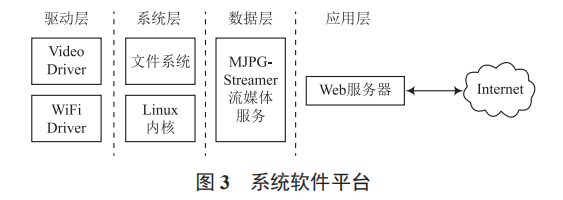

軟件平臺設計包括底層軟件設計與上層軟件設計。底層設計主要采用 U-Boot 移植、Linux 嵌入式系統移植、Rootfs制作、驅動移植等，完成與硬件平臺之間的匹配。上層軟件采用 Web 服務器的搭建、MJPG-streamer 流媒體服務移植等。其中，MJPG-streamer 視頻流服務是一款基于 TCP/IP 協議傳輸?shù)木W(wǎng)絡視頻流服務，利用 V4L2 接口采集圖像數據，將采集到的數據進行壓縮，并以 MJPG 格式通過 http 向外傳輸，完成實時監控的功能。系統軟件平臺如圖 3 所示。

3.2 V4L2 視頻采集流程

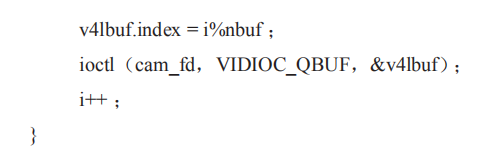

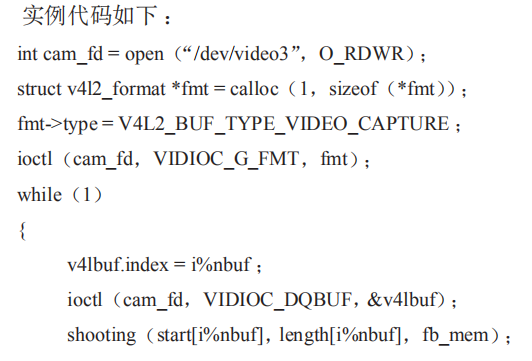

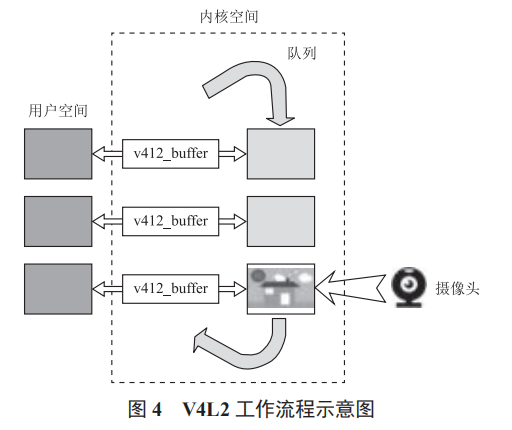

攝像頭捕捉的視頻數據通過一個隊列形式的數據結構存儲，使用 V4L2 設置攝像頭相關參數，申請若干個內核視頻緩存區，并送進隊列，將這若干個內核緩存區通過 mmap（）函數映射到用戶空間，對用戶層讀取攝像頭數據 [2]。開啟攝像頭捕獲，操作內核緩存區出隊，讀取數據，讀過緩沖區再次入隊，依次循環。V4L2 工作流程如圖 4 所示。

4 結 語

本文根據未來智能化的發展方向，采用 Linux 系統通用的視頻采集接口 V4L2 采集視頻數據，通過 MJPG-streamer流媒體服務壓縮轉出數據流格式，并利用 Boa 服務器，實現了網絡轉發的無線遠程實時監控系統。下一步的工作是實現多路視頻監控連接，并結合 ZigBee 網絡通信，實現區域化的智能視頻監控系統。
