引 言

體溫是機體不斷新陳代謝的結果，同時體溫又是機體功能活動正常進行的重要保障。在正常情況下，人體溫度不隨外界環境溫度的變化而變化，保持在 37 ℃左右。但是當人體內的某些機能發生變化或某些部位產生病變時，恒定的體溫將會發生改變。在臨床醫學中，體溫是一個重要的生理參數，病人的體溫為醫生提供了了解生理狀況的重要信息，同時還可以對某些重大疾病或隱藏于身體內部的健康問題起到積極的預防和警示作用 [1]。所以人們需要并有必要實時了解自身的體溫狀況，使自己的體溫維持在一個相對穩定的狀態。

針對人們對自身體溫實時監測的需求，本文設計了一個擁有 128×64 大小 OLED 顯示屏的智能多功能手表，主要采用 STM32F103C8T6 單片機作為系統主控單元，將德州儀器設計生產的 TMP100 作為溫度采集傳感器。該手表可實時記錄采集的數據與每日運動量，并對人體溫度進行實時監控。當用戶獲得自身的健康數據后便可以采取相應措施使自己保持健康的狀態。在這基礎之上，本文采用更低功耗的主控芯片與外圍器件，提高設備的續航能力，優化用戶操作界面， 使設備能真正運用到生活中，為實時健康監測提供可能。

1 系統功能介紹

本文設計的智能手表主要具有時鐘功能、體溫實時檢測功能和計步功能，系統功能結構如圖 1 所示。

(1) 在時鐘功能界面下，用戶可以選擇手動校準時間。

(2) 在體溫檢測功能界面下，用戶可以查看此刻自身的體溫，也可以查看當天自身體溫的變化情況。

(3) 在計步功能界面下，用戶可以查看當天的累計步數，了解自身運動量。

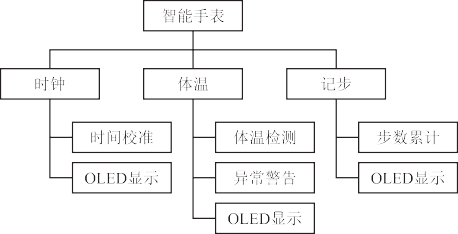

圖 1 系統功能結構圖

此外，用戶在使用設備的過程中一旦體溫下降或者上升， 低于或超過閾值，則系統會向用戶發出警告，提醒用戶此刻體溫處于非正常狀態，用戶可根據自身情況及時處理。

2 系統硬件設計

2.1 系統硬件組成及原理

多功能智能手表系統硬件主要由電源管理模塊、主控芯片模塊、溫度傳感器模塊、加速度傳感器模塊和 OLED 液晶顯示器與按鍵組成，硬件系統的組成及連接關系如圖 2 所示。電源管理模塊將不穩定的電池電壓轉換成系統需要的 3.3 V 穩定電壓，并輸送給各個模塊。主控芯片從溫度傳感器和加速度傳感器獲取采集數據并對數據進行算法處理，最終通過人機交互模塊顯示出來。

2.2 系統主要硬件模塊設計

STM32F103C8T6 是一款基于 ARM 32 位 Cortext M3 內核的單片機，具有 2.0 ～ 3.6 V 的寬電壓供電范圍，CPU 工作頻率最大可達 72 MHz，具有單周期乘法指令和硬件除法功能，以及優先級可編程的中斷系統 [2]。同時它還具有 64 KB 的 FLASH 存儲器與 20 KB 的 SRAM 存儲器， 集成了豐富的片內外設，如看門狗，定時器，GPIO 口，DMA 控制器， ADC，UART，SPI 接口，I2C 接口等，具有成本低、速度快、性價比高等優點 [3]。

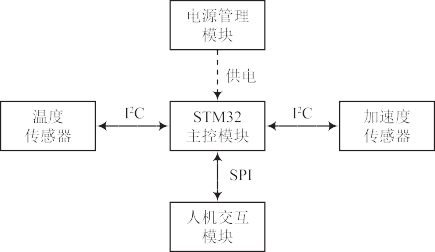

圖 2 系統硬件框圖

人體溫度采集傳感器采用德州儀器生產的 TMP100。TMP100 是一個 SOT23-6 封裝的兩線串行輸出溫度傳感器， 無需其他元器件，精度可達 0.062 5 ℃。此外 TMP100 具有系統管理總線以及 I2C 接口的兼容性，可在總線上掛載 8 個設備。工作溫度為 -55 ～ 125 ℃，測量精度可通過程序編程選擇。TMP100 的器件地址由 ADD0 和 ADD12 個引腳決定， 引腳輸入與器件地址的關系見表 1 所列。根據設計原理與圖中 ADD0 和 ADD1 引腳接地可知，TMP100 的器件地址應為0x48。

加速度傳感器模塊采用飛思卡爾，這是一款比較新的MMA8452 加速度傳感器。飛思卡爾是具有 12 位分辨率的智能低功耗、三軸、電容式微機械加速度傳感器，其主要特性如下 ：

可以感受 X，Y，Z三個自由度的加速度信號，全方位感知人體運動信息。

具有 ±2g/±4g/±8g的可選量 程。 傳感器的靈敏度在 ±2g量程時為 1024個數字 /g， 靈敏度精度為±2.5％。

采集的加速度數據可以通過傳感器內部的高通濾波器實時輸出，濾波器的截止頻率可以通過軟件設置，也可以不經過濾波器直接輸出。輸出信號被轉換為 12 位數字量信號， 經I2C接口輸出，輸出數據速率在1.25～800 Hz之間，可調[4]。電源管理芯片采用德州儀器設計生產的 TPS79333，其具有超低噪聲、高 PSRR、快速射頻、高電平啟用的 200 mA低壓降穩壓器，可將 3.7 ～ 5 V 的電源電壓穩定在 3.3 V，具有體積小、效率高、噪聲小等特點 [5-7]。

3 系統軟件設計

3.1 程序主框架搭建

本文設計采用主循環和定時器中斷相結合的運行框架。主循環中實現 OLED 顯示功能。定時器可定時對溫度、加速度傳感器進行數據采集和算法處理。程序主框架如圖 3 所示。

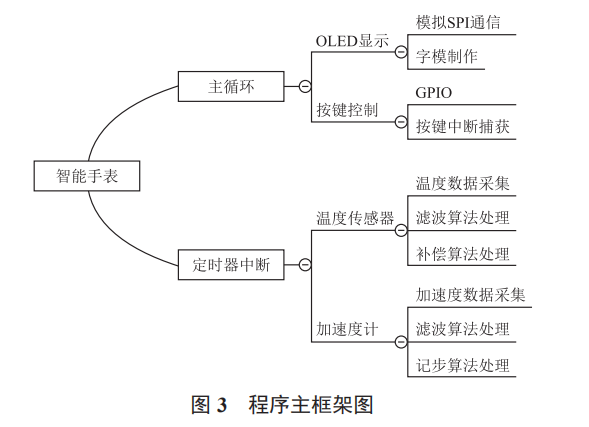

圖 3 程序主框架圖

時鐘功能設計與實現

時鐘模塊主要以定時器中斷為主，打開一個定時器中斷， 中斷時間為0.1 s，累計600 次加1 分鐘，累計60 分鐘加1 小時，效果如圖 4 所示。

圖 4 時鐘界面圖

3.3 體溫監測功能設計與實現

TSP100 溫度傳感器是一款數字傳感器，為 I2C 通信方式。ADD0 和 ADD1 同時接地，查表可知，器件地址為 0x90，初始化STM32F103C8T6 的I2C 后就可得到TSP100 采集的數據。相比其他等價傳感器，TSP100 溫度傳感器的精度較高，但也會因?yàn)榄h(huán)境等因素產生一些噪音（噪音可控），本文采用中位值濾波解決該問題。體溫檢測界面效果如圖 5 所示。

圖 5 測溫界面圖

3.4 記步功能設計與實現

MMA8452 加速度傳感器是一款數字輸出傳感器，與采集溫度的方式相同，不同之處在于加速度傳感器是慣性傳感器，在靜態狀態下能表現出良好的穩定性，但運動后其數據變化較大。如果將處于運動中的加速度計的返回值以時間為X 軸，值為 Y 軸，靜態時會呈現一條平滑的曲線，運動時將會是雜亂無章的噪點，所以對加速度傳感器的采集值進行濾波十分必要。本文設計采用低通濾波和防脈沖干擾平均濾波相結合的方式 [8-12]。

當對加速度傳感器采集到的數據進行處理后，默認當前獲得的數值即實際數值，之后對數據進行分析，使之轉化為需要的步數。據研究，距離、速度、加速度等都可以作為描述人體行走狀態的參數。近年來，由于 MEMS 加速度傳感器的快速發展和其優越特性，被廣泛用于人體運動檢測。行走時腳、腿、腰、手臂都在運動，會產生相應的加速度，垂直方向的加速度信號變化最大。人行走的過程分析 ：腳蹬地離開地面是一步的開始，此時由于地面的反作用力，垂直加速度開始增大，身體重心上移，當腳要達到最高位置時垂直加速度達到最大，然后腳向下運動，垂直加速度開始減小，直至腳著地，加速度減小至最小值，接著下一次邁步發生。利用腰部的垂直加速度來檢測步數是可行的，通過對加速度的峰值檢測可以得到行走的步數 [13-15]。

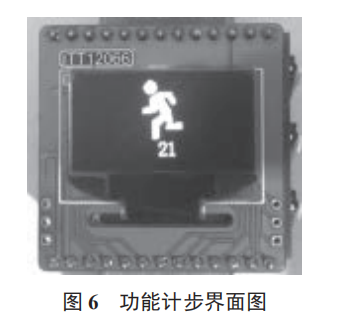

一對連續的波峰和波谷代表了人體行走的一步，本文采用統計波峰的方法來統計步數。由于人體運動一般不會超過5 步 /s，即在 1 s 內理論上不會出現多于 5 個波峰，連續兩個波峰之間的時間差也不會小于0.2 s。設定采樣頻率為50次/s，記錄采樣時間 t 和 Z 軸的加速度信息 Acc。如果一個點的 Acc值比前后各兩次采樣值都大，則視為一個極大值并將該信息與前一個極值的時間差 Δt 及 Acc 值存入一個二維鏈表。時間差 Δt 代表兩個假定步伐之間的時間差，如果 Δt 小于 0.2 s，則將兩個極大值中 Acc 較小者視為采樣噪點，從二維鏈表中去掉，并將剩下的數據重新與鏈表中前一記錄比較，大于0.2 s 且 Acc 值比前后 Acc 值都小 20% 或者更多，也視為噪點去掉。剩下的極大值就確定為一個有效步伐 [10]。最后系統可獲得比較精準的計步結果，如圖 6 所示。

4 結 語

本文設計了一個可實現對人體溫度實時監測、運動步數實時統計的智能可穿戴多功能手表。通過理論與實踐的結合，從硬件實現與軟件實現切入，清晰展現了軟硬件的設計流程，并提供了解決辦法。從實現結果可以看出，本文的設計方案可行，能實現對人體溫度的實時監控和對個人每日運動量的實時記錄，當體溫處于不正常數據值時，智能手表又能給出相應的提示警告，從而方便用戶根據獲取的體溫及運動數據對自身的健康狀況及時做出處理。
