引言

地基沉降監測系統主要用于路基、路塹、橋梁、建筑、地鐵、水利大壩、房屋等容易出現差異沉降的場所以及橋路過渡段的監測測量。隨著現代通信、網絡、計算機技術的發展,數據監測系統也逐漸由單機的簡單數據采集監測系統向局域網或遠程網絡的分布式綜合遠程數據采集監測系統方向發展。因此，如何充分利用現代信息和通信技術，實現對路基、路塹、橋梁、建筑、地鐵等領域安全監控和管理的信息化、網絡化是當前的發展趨勢。

本文對地基沉降系統中服務器端軟件系統的設計與實現進行了系統的介紹，具體包括軟件系統的結構、功能模塊的設計與實現以及系統改進設想。

1數據采集軟件系統結構

數據采集軟件系統結構圖如圖1所示。數據采集軟件系統包括數據接收存儲子系統和數據管理顯示子系統。數據接收存儲子系統負責數據接收、數據解碼、數據存儲、定時/實時發送指令；數據管理顯示子系統負責實時數據顯示、數據查詢、歷史數據曲線瀏覽、數據導出等。

2功能模塊設計與實現

數據接收存儲子系統包含三個線程，分別是數據接收線程、解碼和存儲線程、定時/實時發送指令線程。

2.1數據接收線程

本數據采集軟件部署在具有公網IP的服務器上，采集客戶端很容易通過GPRS網絡將數據傳輸至服務器器上。數據接收線程的作用就是用于接收異地各個客戶端發送過來的采集數據。具體實現方法：針對每個客戶端開辟一個接收線程,該接收線程是基于Socket技術，由于本軟件系統采用Java語言來實現，因此可使用MINA框架或JAVARMI來實現數據的接收。

2.2數據解碼/存儲線程

數據接收完成后，需要對數據進行解碼。本文每個客戶端傳送過來都是基于MODBUS協議的，可以同時傳送超過100個以上的傳感器節點數據。從解碼數據可以得到傳感器編號、頻率、標定偏移量、實際偏移量數據。使用實際偏移量減去標定偏移量即為實際的偏移量數據，根據傳感器編號可獲知是哪個傳感器的數據。數據解碼完成后，需要將解碼出來的數據存儲到數據庫中。

2.3定時/實時發送指令線程

通過設置定時參數，服務器將會定時發送指令(包括獲取數據指令及標定指令)，客戶端收到指令后立刻發送相應的數據至服務器端。同時，該軟件還支持實時發送指令，在服務器端點擊實時發送按鈕后，客戶端就會立刻返回相應的數據。其詳細流程如下：

首先是判斷定時周期變化否，如果未變，繼續執行，否則修改定時周期變量值，重啟定時發送指令線程；

其次是判斷實時發送標志置位否，如果置位，則立刻發送指令至客戶端，否則繼續執行。

2.4實時數據顯示

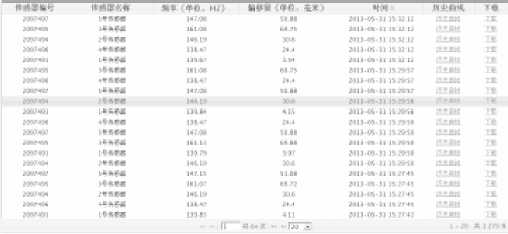

利用該系統可通過設置時間周期，定時獲取數據庫數據，并在網頁上顯示出來，其效果如圖2所示。此外，在界面上還可以看到歷史曲線及Excel數據導出。

圖2實時數據列表

2.5數據查詢

利用該系統也可根據傳感器編號和日期來查詢采集的數

其效果如圖3所示。

圖3數據查詢界面

2.6歷史曲線

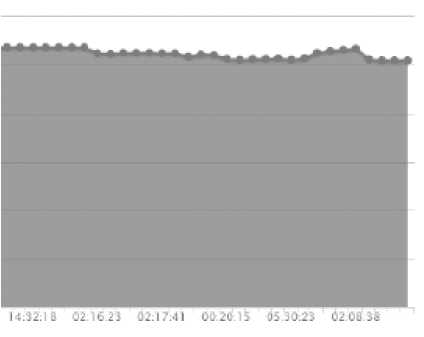

點擊傳感器列表中的某一個傳感器，即可查看相應的歷史數據，效果如圖4所示，使得管理員人員對被監測的傳感器狀態有著全面、直觀的了解。

圖4歷史曲線

3系統改進設想

目前，顯示數據的方法只有表格和歷史曲線兩種。在以后的版本中，應該考慮使用SVG、GIS、虛擬顯示等技術對傳感器進行可視化管理，使軟件變得非常直觀、形象。在此基礎上，設置報警、短信提醒等人性化管理功能。

4結語

本軟件為地基沉降監測系統的服務器軟件部分，用于對遠程數據的采集、存儲、管理以及顯示等。經過長時間運行測試，軟件運行穩定，實現了穩定的、連續的、可靠的監控?cái)?shù)據測量。該系統適合多客戶端、長時間、短周期的地基沉降監測任務，為實時地基監測增加了科學的決策依據。
