引言

華鑫證券有限責任公司（以下簡稱華鑫證券）機房是華鑫證券日常經營中各類應用和信息的中樞，機房必須保證證券系統的應用服務支持設備和網絡支持設備能長期而可靠地運行。目前，分布在全國的中心機房、災備機房及營業部機房共有26個，由于各營業分支機構電腦機房未建立針對機房管理的機房環境監控系統，機房?jī)?nèi)環境如溫濕度情況、UPS設備是否運轉、及機房是否停電等，針對以上情況目前的機房管理方式不得不采取人工管理的方式，定時巡查機房各環境設備。即使安裝了部分監控設備，也無法采集機房?jī)?nèi)的實時數據，這樣不僅加重了管理人員的負擔，而且在很多情況下往往不能及時了解和排除故障，對事故發生時間、頻率及原因等也無科學的管理與數據分析，這對機房的安全運行無疑是一個不利因素。若機房環境出現異常也不能及時反饋給管理人員，一旦機房環境設備出現故障，就會影響到計算機系統的運行,對數據傳輸、存儲以及整個交易系統運行的可靠性構成威脅。若事故嚴重，又沒有得到及時的處理，就可能損壞硬件設備,造成嚴重后果。一旦系統發生故障，造成的經濟損失更是不可估量。此外，總部若想了解各分支機構的機房運行情況，則需到各分支點進行人為巡查，給管理上造成很大的地域限制。

針對營業部及各分支機構電腦機房的現狀情況，通過建立以上海中心機房為管理中心的一套證券營業部的全國機房聯網監控系統（簡稱機房監控系統），實現對機房設備與環境進行統一監控與管理（如UPS、供配電、溫濕度、漏水等）。管理人員通過網絡可隨時獲悉機房的實時狀態，也可以通過短信、聲光等通信手段，為非現場管理人員提供及時的報警信息，大大減少因信息不暢而導致的網絡中斷或應用中斷可能，提高設備的安全性，并實現機房環境監控的最終目標，即規范、準確、及時地反映被檢測點異常環境信息。

通過設立該系統，所有證券營業部的信息可以得到匯總,由強大的機房監控系統平臺軟件統一管理，提高系統的集成度、管理的科學性、數據的分析能力和人機的交互性。系統采用B/S結構，用戶只需通過網絡即可掌握所有機房實際情況，從而極大地減輕機房維護人員工作負擔，實現機房的科學管理，實現機房的“無人職守”

1系統開發架構

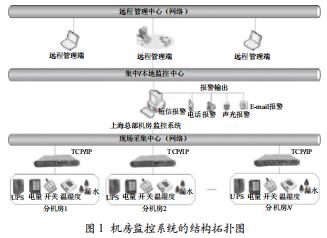

通過對華鑫證券需求調研分析，本次證券營業部機房環境聯網監控系統采用“分散采集、集中管理”系統結構模式,使整個監控系統更加安全、穩定，風險率極大降低。如果系統出現局部故障（如某個設備或模塊），并不會影響整個系統的正常運行。因系統的數據通信傳輸量得到分流處理，故整個系統的反應速度加快，實時性能大大提高；系統由于靈活的監控分散，所需監控主機的配置要求大大降低，因而使整個系統建設的投資成本得到了極大的降低。系統底層硬件采用獨立的智能單元，以提高其穩定性。整個系統分為現場采集中心、本地監控中心、遠程管理中心等三層。機房監控系統的結構拓?fù)鋱D如圖1所示。

1.1本地監控中心

本地監控中心的核心是工控式服務器主機（型號:RaockMountPc-610，操作系統：WindowsServer2003），安裝監控平臺軟件。監控服務器、報警模塊、監控平臺軟件等一起，構成了整個本地監控中心，負責對所有的設備進行集中監控管理，接收前端采集器傳來的各種實時數據（設備信息和報警信息等），顯示監控畫面內容，實現對監控?cái)?shù)據的實時處理分析、存儲、顯示和輸出等功能，處理所有的報警信息,記錄報警事件，通過電話語音、手機短信、Email、聲光等輸出報警內容，打印系統信息，發送管理人員的控制命令給現場設備。

本次機房監控系統平臺軟件選用專業機房監控平臺一KingWeb機房監控集成平臺軟件V1.0。該平臺軟件為目前國內先進的第三代B/S結構實時監控組態平臺軟件，采用了實時多任務操作系統，多線程的編程技術，中間件技術、多媒體技術、基于目前國際流行的通用TCP/IP協議進行組網實現網絡監控。能夠?qū)⑺性O(shè)備環境監控信息，包括視頻、設備運行參數、報警信號等集成在同一的平臺上，極其方便機房管理人員的操作管理維護，而且用戶可以在任意公司內部網絡上實現對機房的全面監控，真正使“無人值守”機房成為現實;并解決了機房監控領域存在的種種不足之處。

1.2現場采集中心

現場采集中心主要由現場智能設備、各種采集探測器（溫濕度探測器、電量?jī)x、漏水控制器等）、智能模塊（隔離模塊）、網絡數據采集器等組成。各營業部采用的采集探測器如表1所列。

表1各營業部采用的采集探測器列表

網絡數據采集器將采集所有現場設備實時信息，通過華鑫證券內部網絡傳輸至本地監控中心。根據系統結構盡量簡單的原則，此次提供的網絡數據采集器將只承擔數據采集、轉換和發送的功能，不內嵌操作平臺，不作本地參數設置。用戶只需對其設置IP就可以達到通訊效果。由于減輕了其數據一次處理的壓力，穩定性大大提高，特別適用于無人操作和職守的機房。

1.3遠程控制中心

遠程控制中心的主要功能是進行遠程的IE瀏覽功能。為便于管理人員隨時隨地了解機房的實際工作狀況，實現管控一體化，通過用戶的內部局域網，在遠程的管理人員可以通過瀏覽器，直接觀看各個設備的監控畫面，通過該界面遠程監控設備的運行狀況。

要實現機房環境監控管理，首先必須應用網絡技術。

本次機房監控系統設計結構簡單可靠，即分機房不設立獨立的監控中心，各分機房數據采用TCP/IP方式傳輸，大大節約了成本，系統通過網絡型數據采集器采集所有分機房上傳的實時數據，在管理中心對所有機房進行集中監控管理。系統平臺強大的WEB遠程管理功能為全國各地的管理人員的即時管理提供便捷，更提高了管理效率和反饋速度。

機房監控系統平臺的WEB技術采用“零”安裝技術，在公司內部網絡內授權的用戶，通過軟件平臺的權限認證后即可直接通過IE進行遠程的瀏覽。遠程的IE瀏覽也可同時支持多媒體語音報警及實時顯示系統的報警信息，同時可以遠程查看歷史曲線、實時曲線、歷史事件、系統日志，查看或打印輸出報表，進行用戶管理，報警參數設置等。

2建立總部和各分支機構客戶終端管理界面

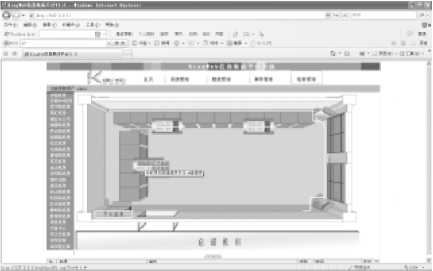

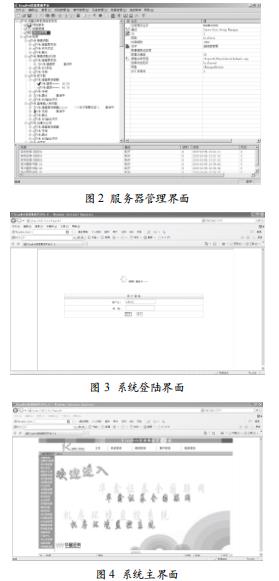

本系統帶有各種管理界面。圖2所示是系統的服務器管理界面，圖3為其系統登陸界面，而系統的主界面圖則如圖4所示，圖5所示為系統管理界面。

圖5系統管理界面

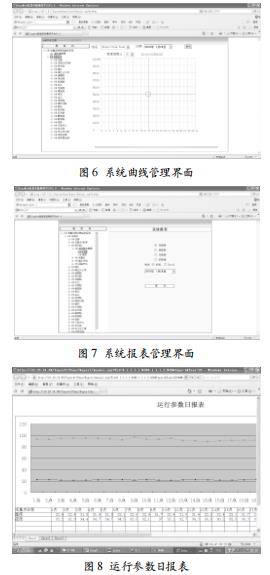

此外，本系統還可以根據需要通過系統曲線管理界面生成所需的各種曲線，并通過系統報表管理界面生成報表。圖6所示就是系統的曲線管理界面，圖7所示為系統報表管理界面,圖8所示便是系統生成的運行參數日?qǐng)?bào)表。當然，本系統也可以根據實際來管理日志。圖9所示就是系統通過系統日志界面所生成的系統事件管理界面。

圖9系統事件管理界面

3系統應用效果

針對分布在全國各地的26個機房(中心機房、災備機房、營業部機房和分支機構)，華鑫證券建立了一套以

上海中心機房為管理中心的全國機房聯網監控系統。系統包含了溫濕度系統、電源質量系統、開關監測、UPS系統、漏水系統、精密空調系統等子系統。

針對項目的完成情況，系統在實踐中的效果尤其具備實際意義。建立這樣的監控體系，可以完全達到如下預期目標：

首先，可以延長機房?jī)?nèi)設備使用的壽命。通過建立機房監控系統，管理人員可實時掌握機房狀況，如溫濕度狀況、UPS運行狀況等。通過趨勢圖分析了解環境走向，如溫度太高，則可控制空調降溫;如UPS內部溫度過高，整流電壓不穩,則通知廠家維護，而不用等到UPS報警后才進行維護，具備一定的前瞻性。機房溫濕度狀況良好，可保證設備使用壽命,設備提前維護，可保證設備使用壽命延長。

其次，能夠提高管理效率。通過建立機房監控系統，管理人員可在第一時間通過系統豐富的報警手段(如自動電話語音、自動短信提示等)得知報警信息，以便及時采取相應的補救措施，而不是必須跑到現場才能得知報警信息，在非營業時間段更顯其優越性。同時，監控系統可以細致地闡述報警內容，以便管理人員有針對性地進行維護，而不需要再做排查工作。

最后，還可以降低管理成本。建立機房監控系統，管理人員可以遠程監控機房設備及環境狀況，不需要奔赴現場查看。系統具備的數據處理能力和報表訂制功能可以免去管理人員每天手動抄表和手動制作報表的工作，將更多的時間應用在管理上而不是瑣碎的記錄工作上。同時系統的“無人職守”能力也可大量減少值班的需要，降低管理成本。

4結語

總體來說，機房環境監控工作具有特殊性、重要性，是華鑫證券求生存、求創新發展一系列工作中不可或缺的重要環節，其運行穩定性、精確性、可靠性非常關鍵。雖然本系統采用“分散采集，集中管理”的結構模式，但對本地服務器仍存在單點故障的風險。為解決這一問題，目前考慮采用增加雙服務器熱備模式，以提高系統的可靠性。
