引言

目前，國內索道風速檢測系統大多采用傳統的有線方式或者采用大功率數傳模塊進行無線傳輸。有線方式的布線成本高，維護不方便，尤其在索道這種特殊的山區復雜地形，缺點更為明顯；采用大功率數傳模塊的無線方式，功率大，數據傳輸易受環境干擾。ZigBee網絡是一種低功耗、低成本、高可靠性的無線傳感器網絡，其在環境檢測等領域有著廣闊的應用空間［1'%本文以索道風速檢測為應用背景，提出了一種方便可靠的索道風速自動檢測系統。它以DIGI公司的ZigBee模塊Xbee-Pro為核心，配置風速傳感器"C9S08QG8單片機，實時精確地測量索道運行環境的風速，為索道的安全運行提供了保障。

1系統概述

本系統的主要功能是采集索道運行環境的風速，在風速大于10m/s時發出報警信息。上位機收到報警信息后，提示索道工作人員，當前風速環境下索道不適合運行。整個系統的結構如圖1所示。

圖1中的數據接收器用于接收風速采集終端發送的風速信息，并傳送給監控上位機；無線通信路由為整個系統的無線數據傳輸提供路由；風速采集終端用于采集風速傳感器的模擬信號，并發送至數據接收器；上位機則接收數據接收器傳輸?shù)娘L(fēng)速數據，并根據風速判斷是否發出報警信息。

2系統硬件設計

2.1數據接收器

數據接收器的功能主要是接收風速采集終端發送的風速信息。首先是通過RS232接口發送到上位機進行顯示；其次通過單片機將接收到的數據進行處理，判斷當前風速是否超過報警上限(10m/s)?如果超過報警上限，數據接收器驅動蜂鳴器進行聲音報警，同時報警信號燈閃爍，進行燈光提示。

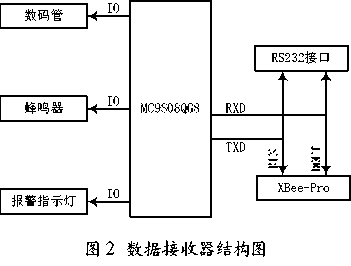

整個數據接收器由電源、單片機MC9S08QG8、XBee-Pro模塊、RS232接口、LED顯示、蜂鳴器、報警信號燈組成。系統的結構圖如圖2所示。

電源選用通用開關電源：輸入220VAC，50Hz，輸出5V，2A，再通過LM1117-3.3電源芯片將電壓降至3.3V，為整個系統提供電源；LED顯示采用CD4094驅動通用數碼管實現。下面介紹一下XBee-Pro模塊和單片機MC9S08QG8的性能。

無線通信模塊選用美國DIGI公司的XBee-Pro模塊。

XBee-Pro模塊是美國DIGI公司的ZigBee模塊，是一種遠距離、低功耗的數傳模塊，頻段有2.4GHz，900MHz，868MHz，三種同時可兼容802.15.4協議。該模塊內置協議棧，具有直接序列擴頻功能(DSSS)，支持的網絡結構包括點對點網絡、點對多點網絡和MESH網絡?XBee-Pro模塊在發射功率不大的條件下可以傳輸很遠的距離，比如在100mW的發射功率下，室內傳輸距離可以達到100m，室外傳輸距離1500m。模塊的RF數據傳輸速率最高可以到250Kb/s。模塊的供電范圍是2.8~3.4V，TX電流為215mA(@3.3V)，RX電流為55mA(@3.3V)田。

MC9S08QG8是飛思卡爾公司推出的一款高性能、低功耗的8位單片機叫該單片機具有以下特點:單總線調試接口(BDM調試接口)，具有在線重新編程的功能，方便用戶進行程序開發；I/O接口具有多種復用功能，通過寄存器的配置可以實現多種功能，同時通過寄存器的配置可以完成輸入輸出、上拉下拉電阻和驅動能力的設置；內部資源豐富，具有/A/D、串行通信接口(SCI)、集成電路互連(IIC)總線接口等。

2.2無線通信路由

無線通信路由包括兩個部分：無線通信模塊XBee-Pro,具有接收和發送各種采集數據和網絡協議數據的功能；電源系統，為無線通信路由提供工作電源，保證系統正常可靠工作。

無線通信路由的主要功能是為無線通信網絡的數據傳輸提供路由。系統在加入無線通信路由后，可以擴大無線網絡覆蓋的范圍，提高無線數據傳輸?shù)臏?zhǔn)確性和可靠性。如果索道運行的環境距離較短，可以不采用無線通信路由。

2.3風速采集終端

風速采集終端的功能是采集風速傳感器輸出的電流信號,通過無線通信模塊XBee-Pr。的A/D轉換接口將電壓信號轉換成數字信號，然后通過無線網絡發給數據接收器。

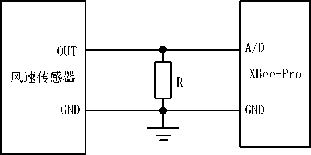

風速采集終端主要包括XBee-Pro模塊、供電系統和風速傳感器。風速傳感器采用電流輸出型葉輪傳感器，傳感器采用12V供電，測量范圍為0~30m/s，輸出信號為4~20mA［12］。風速傳感器的輸出電流信號通過采樣電阻轉成電壓信號，然后由XBee-Pro模塊的ADC接口進行轉換。供電模塊由太陽能電池板、鉛酸蓄電池和電源控制系統組成，為整個風速采集終端提供可靠的工作電源。

風速采集終端的結構如圖3所示。

圖3風速采集終端結構圖

3系統軟件設計

3.1Xbee-Pro模塊設置

XBee-Pro模塊的功能非常強大，通過上位機軟件X-CTU可以對模塊進行具體的配置。為了修改或者讀取射頻模塊的參數，模塊必須首先進入命令模式。命令模式有AT命令方式和API方式，一般應用X-CTU軟件來配置參數以及寫入相應模塊固件，X-CTU軟件上可以很方便地讀寫模塊配置參數,并可觀察發送和接收指令［6'8］。

XBee-Pro模塊內置協議棧，用戶可以根據自己的需要通過廠商提供的上位機軟件X-CTU寫入相應的配置。模塊的工作方式有兩種：一種方式是API方式；一種是AT方式［11］。模塊工作在AT方式時具有易于查詢、管理方便等特點；而API方式由于具有返回碼，更有利于數據的可靠性傳輸。在同一個網絡中無論設置成AT模式還是API模式，彼此之間都可以進行通信。相比較而言，模塊工作在API方式下所構成的網絡應用起來更為靈活和廣泛，而且在API模式下，設備還可以將配置命令發送到遠程模塊來設置或讀取任何在網絡中的設備[句。

本系統中將數據接收器的XBee-Pro模塊配置成ZigBeeCOORDINATORAPI方式，無線通信路由的XBee-Pro配置成ZigBeeROUTERAPI方式，風速采集終端配置成ZigBeeENDDEVICEAPI。它們都是通過X-CTU軟件將通信協議固化到模塊中的。

3.2MC9S08QG8程序設計

MC9S08QG8采用C語言編程，編程軟件采用CodeWarrior6.0。CodeWarrior系列集成開發環境(IDE)是Metrowerks公司為嵌入式微處理器設計的軟件開發工具。CodeWarrior包括構建平臺和應用所必需的所有主要工具：IDE、編譯器、調試器、編輯器、鏈接器、匯編程序等。CodeWarrior將尖端的調試技術與健全開發環境的簡易性結合在一起，將C/C++源級別調試和嵌入式應用開發帶入新的水平[7]。

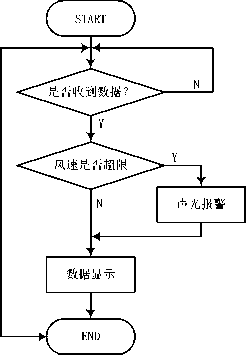

MC9S08QG8的程序流程圖如圖4所示。

圖4程序流程圖

本系統的上位機軟件采用MicrosoftVC++6.0設計，限于篇幅，不再贅述。

4結語

目前，本系統已被應用到十幾條索道系統中，效果良好。系統采用了基于ZigBee技術的無線通信網絡，解決了因索道工作環境復雜而造成的布線困難和無線數傳模塊傳輸數據不可靠等缺點，而且具有功耗低，節點配置靈活等特點，因此具有廣闊的市場前景。
