引言

在煉油廠等自動化程度較高的一些場合，在單回路控制或串級控制中主要用到的是PID控制算法。煉油廠的特殊生產條件使得控制對象存在著非線性、時變性等不確定性因素,此時PID控制效果將難以達到預期的目的，PID的參數需要頻繁整定，不僅在一定程度上影響了生產，也增加了自控工程師的工作量。而模糊控制不依賴于對象模型，它不是用數值變量而是用語言變量來描述系統特征，并依據系統的動態信息和模糊控制規則進行推理以獲得合適的控制量，因而具有較強的魯棒性，特別適應于對象滯后大，且要求超調量較小的控制場合。

1模糊自適應PID控制器的設計

自適應模糊PID控制器的結構圖如圖1所示。

自適應模糊控制器以誤差e和誤差變化率《作為輸入,在運行中通過不斷檢測e和％根據模糊規則原理對PID三個參數進行自整定，以滿足不同e和ec對控制器參數的不同要求,從而使被控對象有良好的動、靜態性能。這一點對于諸如煉油廠這類PID控制回路多且工況經常變化的場合尤為重要。

2PID參數模糊自適應模型的建立

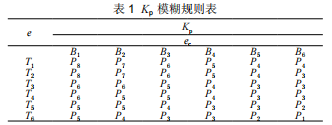

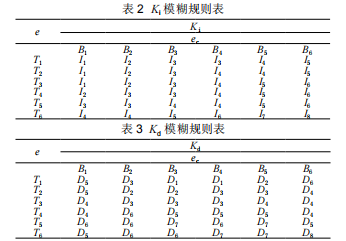

所謂模糊自整定參數，就是找出PID三個參數與e和ec之間的模糊關系。這個模糊關系或者說是模糊規則是總結工程設計人員和實際操作人員的技術知識和實際操作經驗得出的，以此建立合適的模糊規則表，得到針對PID三個參數分別整定的模糊控制表，通過計算當前e和％并利用模糊控制表進行模糊推理調整參數。三個參數的模糊規則表如表1、表2、表3所列。

將系統誤差e和誤差變化率ec變化范圍定義為模糊集上的論域。

其語言變量取上述六個模糊值，分別代表負大到正大。輸出語言變量AKp、W、&爲則取表內的八個模糊值，分別代表負大到正大。設e、e°和Kp、K、、KA均服從正態分布,因而可得到各模糊子集的隸屬度，根據各模糊子集的隸屬度賦值表和各參數模糊控制模型可得到精確化后的輸出，進而調整PID參數。

3系統仿真及結果分析

3.1仿真模型的建立

如選取被控對象為常見的一階慣性環節，時間參數T=10s，如下式:

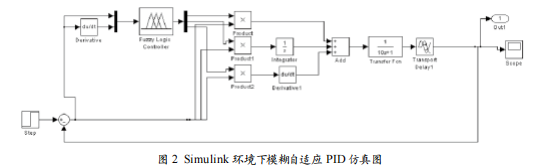

運用上述模糊PID參數自整定控制模型，將模糊邏輯工具箱(fuzzylogictoolbox)與Matlab函數相結合，可在Matlab中Simulink環境下進行仿真。其中，模糊推理方法釆用Mamdani方法，隸屬度函數釆用高斯曲線隸屬度函數，去模糊化法釆用面積中心法。其仿真系統圖如圖2所示。

3.2仿真結果及分析

圖3所示是常規PID與模糊自整定PID的仿真結果圖。

加入延遲環節的常規PID與模糊自整定PID的仿真結果如圖4所示。

從仿真結果可以看出：模糊PID參數自整定控制器具有較小的超調量和較短的調節時間，并具有較好的動態響應特性和穩態特性，優于普通PID控制;其次，加入擾動和延遲時,模糊控制器具有較好的魯棒性，同時，它還可以隨輸入的不同自動校正參數，因而具有較好的自適應性能。

4結語

針對復雜的非線性時變系統，本文研究了將模糊系統與普通PID相結合的自適應模糊PID控制系統，較為詳細地總結了該控制器的設計過程及方法。仿真結果表明，這種控制器是一種易于理解、便于實現、性能良好的控制器，適用于非線性、時變、較強干擾的復雜系統。
