引言

云計算是近幾年互聯網的最熱門話題，它是并行計算、分布式計算、網格計算等科學研究領域進入商業化階段的必然結果。當初提出云計算概念時，主要是基于現有IT構建與使用中的基礎投入不能充分利用的情況下，提出買IT設備不能租IT服務的想法，讓企業、個人用戶將自己數據、計算能力都放在“云”端，用戶不管在全球任何地方只要連接上網，就能獲取自己數據及計算結果。隨著云計算的發展，知名大企業（例如谷歌、微軟、華為）紛紛通過構建自己的“云”平臺為外界用戶提供服務，并出租服務給全世界用戶。用戶獲取IT服務的方式如同目前電信、電網或煤氣水電一樣，可按照使用量多少付費，而不再通過購買IT產品來付費。

云計算根據服務用戶的業務，可劃分為基礎設施業務服（laaS）、平臺業務服務（PaaS）和軟件業務服務（SaaS）。laaS服務是指云服務的供應方（如亞馬遜）整合自己的硬件與網絡設施，并虛擬化此硬件，為企業或個人用戶提供虛擬化的硬件服務，用戶使用虛擬化的硬件來部署自己網站，實現自己的業務需求。PaaS服務目標是云服務商（如微軟）在自己網絡中提供虛擬平臺（通常是操作系統）并提供應用開發的API，企業與個人用戶無需關注平臺功能具體實現與部署方式，只需關注如何去使用平臺功能，布署自己業務應用即可。PaaS可以認為是比laaS高一個層次，提供公用業務服務，更容易實現用戶業務。SaaS位于PaaS和laaS上層，SaaS服務目標是云服務商（如360）主要為企業與個人用戶提供云應用相關軟件，用戶僅僅需要租用這些軟件，以完成自己需要的業務即可。或者用戶可以從云服務商（如淘寶）建構自己的應用商店，獲取云計算SaaS服務。

1云計算構架研究

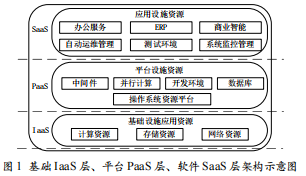

云計算層次構架可分為基礎laaS層、平臺PaaS層和軟件SaaS層，圖1所示是其三層架構。

在laaS層，主要技術是虛擬化技術，沒有虛擬化(Virtualization)就沒有IaaS層服務。云服務商通過對包括基礎設施、系統和軟件虛擬化后，讓用戶對計算機資源的訪問和管理加以簡化，用戶租用的也是虛擬化以后的軟硬件資源,利用這些資源提供標準的接口獲取相關服務。虛擬化技術包括系統虛擬化，網絡、內存、桌面應用、存儲虛擬化?？梢蕴摂M化的硬件如計算機的CPU、內存、磁盤空間、網絡連接等基礎設備，此外還有操作系統等基礎軟件。IaaS服務是虛擬化技術發展的產物，其計費方式通常以CPU、內存、存儲空間和網絡流量等方式收費

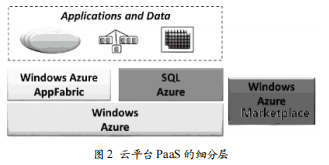

PaaS的主要技術是分布式并行計算和海量存儲技術。其服務是在基礎層之上提供中間件，讓用戶能夠快速開發部署SaaS應用，例如，教育培訓公司租用云服務商的云平臺，并部署、實施自己的遠程培訓。由于云PaaS平臺上層云應用復雜,SaaS層用戶自身知識與素質層次不齊，并發訪問流量不可預估,因此云平臺PaaS層構架需要進一步細分層次，以適應大流量、高響應、可伸縮靈活性服務要求。云平臺PaaS的分層如圖2所示。

SaaS位于PaaS之上,是基于PaaS開發出來的云應用軟件,并可利用IaaS基礎設施與PaaS平臺，為用戶提供最終軟件服務。服務對象是面向終端企業或個人客戶，故構建企業“云”時,要針對IaaS、PaaS和SaaS特點設計構架。

2“云”服務構架

“云”服務主要是個人可以將視頻文件、照片直接存在租用的“云”存儲空間里(如百度云里)，不管走到哪里都可以隨時瀏覽照片文件、轉發音頻并與網友共享視頻等?？梢酝ㄟ^互聯網，利用多媒體語音、電子郵件、微博進行通信。企業不再需要購買大量機器和軟件，而是租用“云”服務，降低成本，提升自己競爭力。用戶像使用電、水一樣，支付租金按需接入“云”，獲取各種需要的服務。而且一旦被用戶接受并使用“云”服務，用戶訪問量和數據量都會呈現爆發性的增長，這就對“云”服務架構提出了更高的要求。“云”服務架構必須考慮服務的高可用性，即為企業與個人用戶提供7X24h不間斷服務，即使發生軟件或硬件故障時，也能提供必要的服務。高配置性即按照個性化用戶配置特別需求服務。高性能指為用戶提供高效的業務處理請求。高擴展性即當負載增加時，能方便擴展以滿足用戶需求。

3云存儲構架

云計算主要面向大用戶、高并發，所以云存儲服務的數據量是海量的，而且隨著用戶量的增加，云存儲的數據是積累增長的。因此，構建自己云存儲首先要考慮的是日益增長的數據、累積數據的增加以及用戶對數據的訪問效率。靈活高效、安全可靠是云服務商在構建云存儲時最核心的訴求。

3.1“云”文件存儲構架

“云”中相當?shù)暮Ａ繑?shù)據是以文件系統來存儲，譬如臨時網頁、靜態網頁、log和虛擬機磁盤映像。如企業首頁，一般是靜態網頁文件，更改很少，有成千上萬用戶訪問，這個首頁文件通常被復制數十份分別放到幾十臺主機上，用戶訪問企業首頁時，可以去不同的機器上去取，從而極大提升訪問效率，這是分布式文件系統在云存儲中的典型應用。秉承這一理念，一般分布式文件系統的文件都分為多個備份存儲，適合大規模并發讀取操作，其效率明顯高于傳統存儲。目前，在云計算中大量采用分布式文件系統是Google的GFS和Hadoop系統。無論是GFS還是Hadoop,雖然具體實現技術不同，但就總體構架來看是相同的，圖3所示為GFS與Hadoop兩類分布式文件的存儲結構圖。

在具體的存儲層，數據被分成一個一個塊，Meta-data是描述具體數據塊的定位信息，包含了備份數據塊信息。這有點像文件系統的目錄節點文件對文件塊描述，此處Meta-data是數據存儲的目錄結構，以數據塊為對象進行操作。數據塊

是數據存儲真實場所，通常硬盤被分成許許多多的塊，Metadata對自體存儲的信息定位。它分布式的塊設備層，提供塊設備驅動。

在存儲層之上是數據處理層，主要目標是將塊存儲數據組合成用戶需要的文件或對象，數據處理層通常用MapReduce完成分布式數據處理，大大提升了對大量對象與大文件數據的訪問效率。

數據存儲通常有3種不同接口方式來實施。首先是較低層對象存儲接口，用于程序對象直接存儲。其次是NoSQLDB，提供數據庫接口（通常都是NoSQL數據庫來實施存儲的，如Google的Bigtable、Hadoop的HBASE）。最后是文件存儲接口，云存儲服務中大量采用文件來存儲數據，很多時候用戶都是以文件方式訪問數據。網站上文件應用更普遍，分布式系統存儲常常通過讀寫分離、同步寫入來保障最終數據一致性。

3.2云數據庫存儲架構

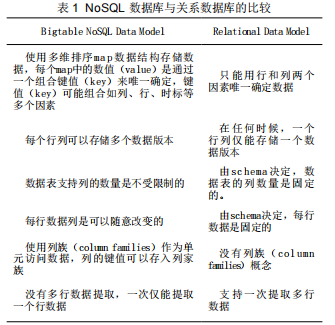

云數據庫存儲采用的是分布式數據庫存儲。云存儲海量數據時，單個數據庫甚至數據庫集群容量也不夠。常見解決方法是進行分割，如按用戶ID把海量數據分割成若干塊，每塊存儲到不同的獨立數據庫里，數據采用分布式存儲。但分布式存儲系統也有缺限，如分布式系統不可能同時滿足一致性、可用性、分區容錯性，最多只能同時滿足兩個，這樣系統在進行分布式處理時會大大增加系統處理的復雜程度，而實際應用中數據存儲是需要同時滿足一致性、可用性和分區容錯性的。分布式存儲中采用數據分割的做法大大降低了join操作的效率，也增加系統處理的復雜度。由于分布式存儲的不成熟,世界知名大企業針對海量數據分布式存儲開發了許多NoSQL數據庫，如Google的Bigtable、耶魯大學的HadoopDB、亞馬遜的SimpleDB、DynamoDB等。而NoSQL成為了云計算的主流數據庫，表1所列是NoSQL數據庫與常用的關系數據庫的比較。

與關系數據庫存儲及文件存儲相比，分布式存儲引入了NoSQL數據庫和對象存儲。分布式存儲優勢明顯，支持大數據并發。對于云中海量數據的存儲要進行具體分析，確定最終以文件、對象還是數據庫方式來存儲。通常情況下，音視頻文檔及網頁數據用文件形式存儲，而格式化數據適合以對象或數據庫形式保存，對對象實例較多且需要查詢的，大多使用數據庫方式存儲。一般情況下數據都是動態分布到所有節點存儲，由于數據是隨機存儲的，因此數據存儲在不同的區域，這樣讀取寫入時花費的時間較多，故數據讀寫效率都不高。分布式存儲提供數據域，存儲時可以將數據統一到同一區域,分布式數據庫可以將硬盤等分割成不同物理區域（同一區域），從而大大提升數據的訪問效率。

同傳統數據庫Schema設計不同，NoSQL設計是對象模型設計。應用程序需要設計自己對象模型樹并針對對象實現流化，就是以數據塊方式存儲數據對象。通常一個對象就是傳統數據庫的一個行，對象屬性可以認為是數據庫的列，而傳統數據庫中列是需要預先定義且不可改變的。與傳統數據庫不同，每個NoSQL對象的屬性可以動態改變，NoSQL數據庫支持每一行數據自定義自己的屬性。完全按照程序邏輯設計自己數據對象，來確定數據圖。NoSQL數據庫支持數據圖關系，在獲取對象時容易獲取到相關對象，從而減少查找，大大提升效率。NoSQL數據庫面向“云”服務的海量數據存儲。在構架“云”服務時，要根據企業連接的用戶并發數及用戶需求區別對待不同場景，結合企業應用側重點，選擇最優的存儲方案。

4云架構的質量保證

在云計算的laaS、PaaS、SaaS層應用服務中，SaaS層提供云計算最多的服務，SaaS層軟件服務面向全球用戶，不同企業或個人用戶之間的數據要進行隔離，故SaaS質量訴求提出更高的要求。SaaS軟件服務一旦開始，軟件服務絕不能中斷，系統就要不中斷地運行。同時SaaS軟件系統還必需不定期升級、更新，以滿足用戶新的應用需求。

云服務商提供的SaaS軟件除了要滿足用戶功能性、界面易用性、可用性、可靠性和安全性等要求以外，還要具有可擴充性、移植性，還要降低軟件系統的復雜性，使系統更容易維護。SaaS層質量保證可以從以下幾方面來考慮。

4.1可用性

SaaS軟件要具有高可用性，也就是要保障7X24h不中斷地運行。網上銀行系統質量要求是大于99.999%可用性的客戶需求。系統根據不同的時段定義不同的可用性，例如在工作日早上6點到午夜11點期間用戶訪問量較多，系統的有效性至少要達到99.995%以上，而在午夜11點到第二天早上6點,并發用戶量較少，系統的有效性達到99.95%”以上即可。在保證軟件可用性同時也要盡可能地提高軟件的可靠性。

4.2安全性

由于互聯網上用戶的行為難以規范和控制，需要對系統和數據設定合理的、可靠的訪問權限，防止非法用戶闖入和黑客的攻擊，避免數據泄密和系統癱瘓。通常用數據加密、隔離、存儲、備份和恢復等保障SaaS系統的安全性。對用戶登錄、口令保護、身份驗證等所有操作要進行全程跟蹤記錄。要保證軟件系統安全性、可靠性與其性能、適用性之間的矛盾統一。

4.3可擴充性

軟件必須保證可擴充性，可擴充性指將來功能增加、系統擴充的難易程度或能力，以適應不斷增長的用戶需求。軟件開發要考慮模塊結構簡單、模塊間耦合性低、多層分布體系架構等。

4.4可維護性

可維護性指運行環境改變或軟件發生錯誤時，軟件進行修改所付出工作量的難易程度?？删S護性體現軟件開發者理解軟件、更改軟件和測試軟件水平。對于周期性更改的或快速開發的軟件產品需要更高的可維護性。

5企業構建“云”應用所面臨的挑戰

5.1企業云架構的服務要求

企業構建“云”服務的成功關鍵是云服務軟件要支持大用戶與高并發，如騰訊、360、百度等成功的“云”服務商,其用戶數量是以億為單位計算的。因此，大用戶、高并發是上述“云”服務商在開發并提供SaaS服務時首要考慮的問題。由于云服務面向全球用戶，中斷服務的影響往往是無法估量的,因此企業構建的云服務系統應達到99.99%以上的可靠性與穩定性。目前免費互聯網網站的穩定性一般低于99.9%，如果對于B2B的收費用戶，則必須提供99.99%以上穩定性才行。

企業構架“云”服務面向數以萬計的用戶，對系統可維護性與可靠度均要求極高，比如維護一次需中斷服務1mm，一個月維護4次，系統保障運行一周不出問題，系統能達到99.99%可靠性。如維護一次需要中斷服務20mm，系統保障正常運行5個月以上才允許維護一次，在此情況下要保障系統99.99%的可靠性，可以想象系統實現難度有多大。

5.2云架構系統的維護周期

企業在構建云系統構架時，要合理設計系統維護周期。需要考慮多個構架因素：各個服務器維護流程，每一臺服務器的維護周期，如何保障最短或不中斷服務。通常情況下,UNIX/LINUX服務器需要在3個月到6個月重新啟動一次，企業在構建云系統時要考慮服務重新啟動時間，以保障系統服務可靠和安全。要明確維護周期與單次維護服務中斷時間，根據維護要求設計維護系統，減少人為因素導致系統服務中斷,保障系統可靠性并降低運維成本。

5.3云架構系統的維護與服務中斷

企業構建“云”是保證云不中斷服務，一般情況下是采用備份來實現。當系統升級或維護時，先將系統切換到備份系統，然后對當前系統進行維護或是升級，此時服務中斷時間就降低到切換時間（通常為30s左右），從而提升了系統可靠度,這是“云”服務商常用的維護模式。企業在構架“云”時要盡可能地減短系統切換時間，減少中斷服務的影響。必要時可以采用避免中斷的服務維護。通常企業構建的云服務中WEB服務器是集群，負載均衡器LVS采用HA。進行中斷維護時首先對WEB服務器進行維護，維護時WEB集群系統不會中斷，服務能力會有所下降，然后對LVS服務器進行維護。先對備機進行維護，確保備機能夠承擔服務，然后切換服務到備機，再對主機進行維護，保障系統不中斷情況下進行了維護,這些都要在企業構架“云”時精心設計。

5.4云架構系統的可配置，性與系統升級

“云”服務系統配置復雜，升級與更改配置都是不可避免的事情，企業在構架“云”時盡量保障系統可配置與升級的需求，提升系統可維護性。應由系統管理員統一管理系統級配置與升級。對于用戶與站點配置，在云系統運維服務上要保證查看方便性，更改與恢復簡單性，降低支持與服務成本。

5.5云架構系統的監控能力

對于“云”服務運營維護來講，等到系統出錯，服務中斷時才想到維護，必然導致客戶不滿，故企業在構架云時一定要設計系統監控系統。云監控應該是覆蓋所有云應用服務的軟硬件資源?？梢允褂肧NMP監控基本網絡參數（流量、丟包、抖動等），也可用SNMP對路由、交換、服務器等物理設備運行情況及網絡狀況、拓撲變化進行監控。既可以用WebNMS對服務器硬件如CPU、內存、硬盤等情況監控并提供實時數據報告，也可以對網絡、存儲、操作系統、數據庫、第三方軟件等監控和用戶數據異常的業務流量監控，保證云服務安全運行。

6結語

云計算作為近些年IT行業熱點話題，已從概念走入每個人的生活，而如何構建企業云，不僅是考慮技術和管理因素,它更是一項復雜的系統工程。主流的云計算應用也面臨很多挑戰，各企業在構建云時面臨的困境也不相同，標準也不統一，但云架構的思想與技術是相通的。通過分析“云”并構架企業云服務平臺，轉變售銷軟件產品為目標的贏利模式為以服務獲取長期利益的模式，必將成為企業未來發展的終極目標。
