引 言

我國的中醫歷史悠久，對亞健康疾病患者的治療很有療效。各大商場和公共場所購進了大批的按摩椅，但是這些按摩椅手法單一，不能夠起到很好的治療作用。這就促使了人們對具有良好按摩性能的康復醫療機器人進行了大量的研究。結合計算機、機電傳動、自動控制等多種技術研究基于原始點按摩療法的按摩機器人，緩解了當前中醫按摩資源相對匱乏、人們?nèi)找骊P(guān)注的亞健康狀況及相關的疾病。

1 機械系統設計

按摩機器人有 3 個自由度，采用龍門式機械結構，可進行 X，Y，Z 三個軸方向的步進運動控制 [1]。按摩機器人主要由 3 個步進電機和步進驅動器、傳感器、PLC 控制器、按摩頭、按摩臺、傳動絲杠、光杠等組成。機械結構采用仿機床結構的設計保證了軸向運動的精確性，該機器人的機械結構見圖 1。

2 控制系統工作原理

中醫按摩機器人通過攝像頭的反饋來手動調節實現對運動軸的控制，結合患者體型的不同，對照原始點按摩療法尋找穴位，控制按摩頭實現精確找點 ；還可以通過調節力度、溫度、振動大小等參數實現不同的治療方案，數據通過以太網通信 [2-5] 傳輸?shù)?PLC 中，并實時地顯示在觸摸屏上，從而實現按摩機器人 X，Y，Z 三軸的精確控制。圖 2 為按摩機器人的系統組成。

3 系統的硬件接線

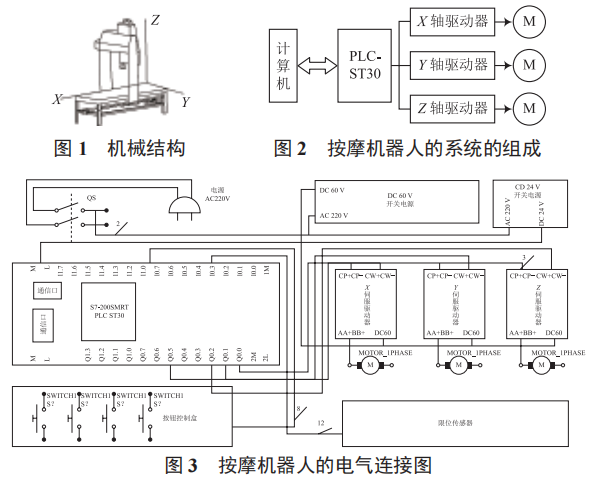

PLC 選擇的是西門子 S7-200SMART 系列的 ST30。PLC是西門子標準的晶體管輸出的 CPU，集成 3 路高速脈沖輸出， 支持 100 kHz 的 PTO 輸出模式 [1]，控制所有的伺服驅動器。Q0.0，Q0.1，Q0.2 產生 3 軸的高速脈沖信號和方向控制信號。由于 PLC 輸出的電壓為 24 V，需要串聯 1 kΩ 電阻才能連接步進電機驅動器。系統的電氣連接圖如圖 3 所示。

4 系統軟件設計

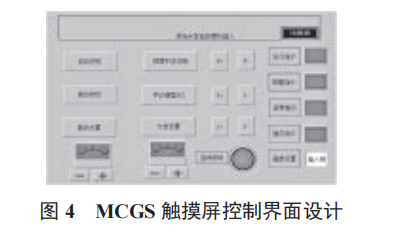

系統通過 PLC 產生的高低電平信號進行方向的控制，實現電機的正反轉。設定脈沖量實現速度的控制，可以采用手動控制模式，實現上下、左右、前后的點動，通過 X，Y，Z 三軸的限位傳感器進行限位。人機界面采用 MCGS 觸摸屏軟件 [6-7] 進行設計，實現了按摩器手法的切換、力度的調整、振動和加熱的設置、時間的顯示等功能?？刂葡到y(tǒng)的上位機主界面如圖 4 所示。

5 結 語

本文主要介紹中醫按摩機器人步進電機的控制部分，利用 PLC 控制步進電機進行工作，通過步進電機控制器實現精確控制 ；上位機軟件采用 MCGS 觸摸屏進行設計，簡單易操作。經試驗驗證分析，中醫按摩機器人效果良好。
