引 言

隨著信息技術的飛速發展，未來戰爭將以聯合作戰為中心，誰能以最快的方式獲得戰場中的各種信息資源，就能獲得戰爭的主導權。數據鏈將傳感器、指揮控制系統和各作戰平臺連接起來形成一個有機整體，以實現各作戰單元之間的信息無縫交換，為各層次的指揮員快速、準確地決策提供信息保障。

戰場電磁環境異常復雜，信號接收受反射、繞射、散射以及各種干擾和噪聲的影響，導致信道特性極為復雜。

自動重傳技術在接收端對數據進行校驗，若檢驗有錯， 則發送錯誤信號至發送端請求對前一幀數據進行重發，直到達到最大重傳次數 [3]。

前向糾錯編碼技術在發送端對信息進行編碼，在發送內容中增加冗余信息，如果在傳輸過程中發生錯誤可以糾正，發送端無需重新發送數據，但糾錯碼設計將降低傳輸效率 [4-5]。

在 Link16 數據鏈系統中， 前向糾錯編碼采用 RS 碼（Reed-Solomon codes，RS）[6]， 將 RS 碼與自動重傳技術相結合，提出了基于混合自動重傳技術（Hybrid Automatic Repeat-request，HARQ）的可靠傳輸方案，在接收端將多次傳輸?shù)南⑦M行合并，通過時間分集增益提高消息傳輸?shù)目煽啃浴?

1 Link16數據鏈系統消息可靠傳輸

1.1 可靠傳輸模型

無線通信中， 傳統的 ARQ（Automatic Repeat-request， ARQ）接收端接收到數據后， 若數據幀校驗錯誤， 則丟棄該數據包， 同時將 NACK（Negative Acknowledgement，NACK）信息反饋至發送端，發送端收到重選請求后重傳數據幀，實現雖簡單，但傳輸時延大、傳輸效率較低。HARQ技術將前向糾錯技術與 ARQ 技術相結合，接收端將上一次錯誤的數據幀和本次傳輸?shù)臄?shù)據幀合并進行譯碼，通過重傳帶來的合并增益提高了數據幀譯碼的正確率，從而提高了傳輸可靠性 [7-8]。

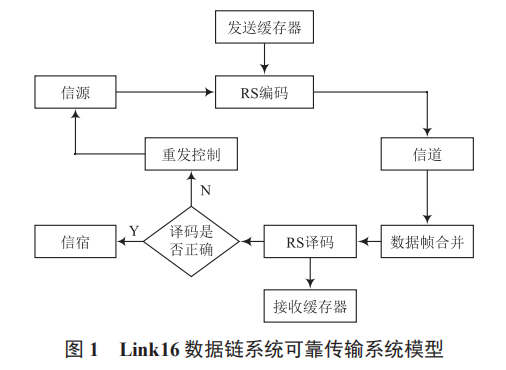

在 Link16 數據鏈系統中，可靠傳輸系統模型如圖 1 所示。發送端的數據幀經 RS 編碼后送入信道傳輸，同時該數據幀在發送端進行緩存 ；接收端將接收到的數據幀送入 RS 譯碼，并在接收端緩存，若數據幀譯碼錯誤，則將 NACK 指令反饋至發送端。發送端重發該數據幀，接收端將重發的數據與緩存的錯誤數據幀進行合并處理，然后送至 RS 譯碼，直至達到最大重傳次數或數據幀譯碼正確。

對接收端來說，多個數據幀是不同時間經過信道到達的，可認為是相互獨立的數據，可以通過合并多個數據幀獲得合并增益。

1.2 Chase 合并原理

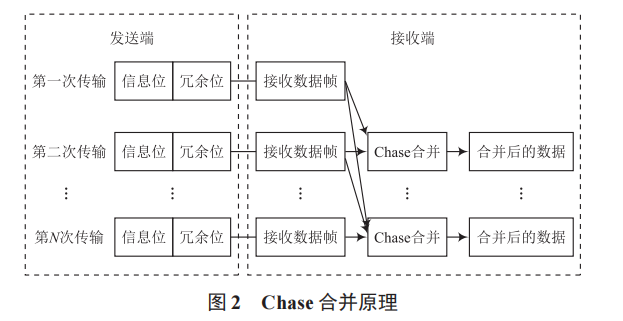

在 Chase 合并方案中，發送端每次發送的數據幀相同，接收端按照每次接收數據幀的信噪比加權對數據進行合并，然后對合并后的數據進行解碼 [9-10]。Chase 合并通過不同數據幀的時間分集，可獲得合并增益。最大傳輸次數為 N 的Chase 合并過程如圖 2 所示。

Chase 合并是將收到的多個碼率為 Rs 的數據幀合并，數據幀的碼率不變。若最大傳輸次數為 NMax，則接收端合并后的數據 ：

式中：ri 為第 i 次收到的數據幀；αi 為合并的加權系數。數據幀的信噪比越高，RS 譯碼的正確概率就越大，當 αi 為歸一化信噪比時，該 Chase 進行最大比合并，合并后的數據信噪比最大。但最大比合并需要計算信噪比，計算復雜度高，接收機設計較為復雜。在工程上，為了便于實現，采用等增益合并，接收端合并后的數據：

式中 N 為當前傳輸次數。

1.3 可靠傳輸方案

基于以上分析，在 Link16 數據鏈系統中，本文提出了消息可靠傳輸方法，算法的實現流程如下。

（1）對數據塊進行 CRC 編碼，以便在接收端判斷數據譯碼校驗是否正確。

（2）對 CRC 編碼后的數據塊進行 RS 編碼形成數據幀，在緩存處理的同時發送至接收端。

（3）接收端對接收到的數據緩存處理后，先進行 RS 譯碼和 CRC 校驗，若 CRC 校驗失敗，則進入數據幀等增益合并過程。

（4）對合并后的數據幀進行 CRC 校驗，若校驗失敗，反饋 NACK 至發送端，發送端啟動重傳機制。

（5）接收端對重傳的數據幀進行等增益合并后，進行RS 譯碼和 CRC 校驗，直至數據幀譯碼正確或達到最大重傳次數。

Link16 數據鏈系統消息可靠傳輸流程如圖 3 所示。

2 性能分析

在傳統 ARQ 系統中，設最大傳輸次數為 NMax，數據幀被正確譯碼的概率為 Pe，則第 i 次數據幀被正確譯碼的概率 ：

基于 HARQ 的消息可靠傳輸方案中，設最大傳輸次數為NMax，數據幀被正確譯碼的概率為 Pe，因 Chase 合并重傳數據幀一致，因此數據幀被正確譯碼的概率相同，均為 Pe。設 第 i 次合并后的數據幀被正確譯碼的概率為 Pci，則第 i 次數據幀被正確譯碼的概率 ：

3 仿 真

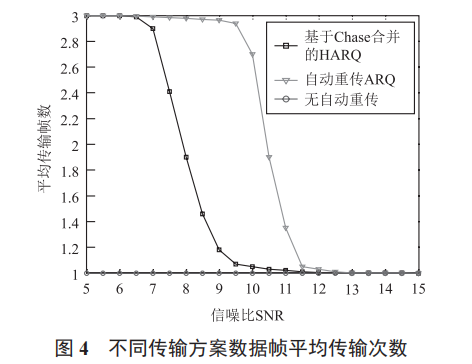

在無自動重傳 ARQ、自動重傳 ARQ、基于 Chase 合并的混合重傳 HARQ 三種模式中系統進行仿真。仿真調制方式采用 BPSK，信道采用高斯信道，RS 編碼使用 RS（31，15），一幀數據長度為 155 bit，最大重傳次數設置為 3。仿真結果如圖 4 所示。

由圖可知，當信噪比小于 7 dB 時，自動重傳 ARQ、基 于 Chase 合并的混合重傳 HARQ 平均傳輸次數約等于 3，傳輸可靠性接近 ；當信噪比在 7 ～ 12 dB 之間時，基于 Chase合并的混合重傳 HARQ 平均傳輸次數小于自動重傳 ARQ， 在 HARQ 方案中，由于充分利用了時間分集增益，將每一幀數據中的冗余信息合并，因此提高了糾錯性能 ；當信噪比大于 12 dB 時，信道環境較好，自動重傳 ARQ、基于 Chase 合并的混合重傳 HARQ 平均傳輸次數約等于 1，即發送端發送一次數據幀，接收端就可以正確接收。

基于 Chase 合并的混合重傳 HARQ 可以提高 Link16 數據鏈系統消息傳輸可靠性，但同時會提高接收機的復雜度，在實際運用過程中，需要權衡處理開銷和系統性能。

4 結 語

本文將 HARQ 技術引入 Link16 數據鏈系統，給出了基于 HARQ 技術的消息可靠傳輸方案。該方案在接收端對多個數據幀進行 Chase 合并，利用時間分集增益提高消息傳輸可靠性。仿真結果表明，該消息可靠傳輸方案降低了重傳次數，使得 Link16 系統可以快速、準確地傳輸指令報文，提升作戰性能。
