引言

產品檢測是生產廠家和用戶都關心的問題。在產品生產過程中，檢測是必不可少的一部分，有的還是工藝過程的一道工序。電磁繼電器是電力系統以及其他電氣控制系統中常用的開關元件，它們的可靠性是電力系統和其他電氣控制系統可靠運行的重要保證，因此，必須對繼電器的特性參數進行準確的測試。電磁繼電器的電氣參數主要有線圈電阻、觸點接觸電阻、吸合電壓、釋放電壓、吸合時間、釋放時間等叫這些參數對研究繼電器可靠性、動態性能具有重要意義，是保證其質量特性的重要參數。

1系統總體架構

1.1系統硬件結構

系統硬件主要包括UART串口通信模塊、JTAG接口模塊、測試結果顯示模塊、檢測程序存儲模塊FLASH、檢測電路模塊以及SRAM模塊。系統總體硬件結構框圖如圖1所示。

1.2系統微處理器

本系統主要由檢測部分和顯示控制部分組成。在本設計中，采用了高性能的ARMCortex芯片STM32F103ZET6。該芯片內部采用哈佛結構，其中集成有64KB的RAM和512KBFLASH，并且具有運算速度快、體積小和低功耗的特點，完全能滿足本設計的要求。Cortex-M3是一個32位的核，它采用的是Tail-Chaining中斷技術，最多可減少12個時鐘周期數，基于硬件進行中斷處理，通?？蓽p少70%的中斷。Cortex-M3還采用了新型的單線調試(SingleWire)技術團,可對獨立的引腳進行調試。

1.3系統工作流程

系統上電后，首先完成對各個寄存器的初始化工作，然后等待開始檢測命令;單擊上位機界面上的START命令，然后上位機給單片機發送開始檢測命令；單片機接到開始命令后開始向檢測電路發送檢測命令，然后單片機處理檢測電路發回的數據，得出繼電器的各個參數，通過串口把這些參數顯示在上位機的界面上。

2檢測電路設計

2.1驅動電壓的設計

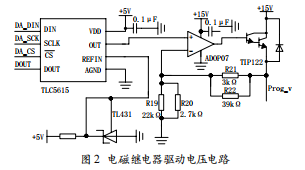

為了準確測出繼電器的吸合電壓，必須得到一個從0開始按照一定量增大的電壓源，每次增大的電壓量越小，測試的結果越準確，但是所要求的電路也越復雜，所以我們必須根據實際的要求在這中間找到一個平衡點。圖2所示為系統驅動電壓電路。

圖2中,TL431用于給TLC5615提供2.5V的基準電壓源,DA_DIN是串行數據輸入端，DA_CS是低電平有效的片選信號輸入端，DA_SCK是串行時鐘輸入端，DOUT是用于級聯的串行數據輸出端，OUT是DAC模擬電壓輸出端，輸出模擬信號叫由于從TLC5615輸出的模擬信號很小，不能驅動繼電器，所以，本設計在后面又加上了放大電壓電路和放大電流電路。

2.2集成切換網絡的設計

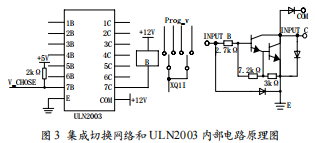

本系統的集成切換網絡是利用繼電器的開關工作原理完成的，利用單片機發出的不同指令控制繼電器的閉合，從而切換到不同的測試電路模塊。在測試吸合/釋放電壓時，首先ARMCortex發出測試參數為吸合/釋放電壓的指令。集成切換網絡根據指令，切換到Prog_v一側，XQ1I連接所測繼電器觸點一端，具體電路如圖3所示［5］。

為了解決單片機的I/O驅動能力不足的問題，選用ULN2003作為繼電器的驅動芯片。ULN2003是高壓大電流達林頓晶體管陣列電路，它具有工作地電壓高，工作電流大，灌電流可達500mA，并且能夠在關態時承受50V的電壓，輸出還可以在高負載電流并行運行。它采用集電極開路輸出，輸出電流大，故可直接驅動繼電器。ULN2003的每一對達林頓管都串聯一個2.7kQ的基極電阻，在5V的工作電壓下它能與TTL和CMOS電路直接相連，可以直接處理原先需要標準邏輯緩沖器來處理的數據。通常單片機驅動ULN2003時,上拉2kQ的電阻，同時，COM引腳應該懸空或接電源。

2.3數據處理及與上位機的通信

接收到的數據通過異步串口管腳與3.3V轉換芯片MAX232相連，外接串口線同PC機進行通信，接收和發送數據，STM32作為下位機負責接收上位機的指令以及控制各部分電路并處理數據，然后向上位機發送數據，PC機接收數據，并通過VC編程把接收的數據通過界面顯示出來。這里PC機的VC通過串口發送命令給STM32,主控芯片接收命令并判斷有效，即可開始控制電路進行工作E由于篇幅所限,本文未對STM32的最小系統硬件部分作詳細說明。

3系統軟件設計

系統軟件部分主要包括STM32微處理器控制程序和上位機程序兩部分。由于下位機軟件使用C語言來開發，所以選擇了一款支持C語言編程的開發環境。由于使用的是J-LINK接口調試方式［7］,選擇用IARSYSTEM作為下位機的控制平臺開發工具。

3.1微處理器控制程序

圖4所示是本系統的微處理器控制程序。本程序的核心部分是線圈電阻子程序、觸點電阻子程序、吸合/釋放電壓子程序、吸合/釋放時間子程序。

3.2吸合電壓算法設計

對于吸合/釋放電壓的測試，這里將對比三種測試算法：二分算法、步進自適應中值算法和差異比較算法[叫

3.2.1二分算法

函數f(x),對于一個實數a,當x=a時，若fa)=0,則把x=a叫做函數fx)的零點。設fx)在區間(X,Y)上連續,a、b屬于區間(x,y),且f(a),,b)異號，則在區間(a,b)內一定存在至少一個零點，然后求f[(a+b)/2]。假定a<b,,a)<0,f(b)>0,那么：

如果f[(a+b)/2]=0,則x=(a+b)/2就是零點。

如果f[(a+b)/2]<0,說明區間((a+b)/2,b)內有零點，再次對新區間((a+b)/2,b)取中值代入函數，進行中點函數值判斷。

如果f[(a+b)/2]>0,說明區間(a,(a+b)/2)內有零點，再次對新區間(a,(a+b)/2)取中值代入函數，進行中點函數值判斷。通過以上反復的區間取值，可以把fx)的零點所在小區間收縮一半，使區間的兩個端點逐步迫近函數的零點，最終以求得零點的近似值。

這就是二分算法的基本原理。

3.2.2步進自適應中值算法

同簡單二分算法一樣，確定A.B兩個電壓值，其中A無法使觸點吸合，B保證發生觸點吸合。然后求得A、B的平均值C,如果C小于觸點的閾值電壓，貝恠B電壓量的基礎上步進式地減小一定幅度的電壓X,得到電壓量D；如果C大于觸點的觸發電壓，那么在A電壓量的基礎上，步進式地增加一定幅度的電壓X191,然后重復以上步驟。如果發生某一步進增加時，觸點發生吸合，則繼電器的吸合電壓介于觸點觸發的前后兩個電壓平均數值之間。

3.2.3差異比較算法

差異比較算法是通過比較輸入值和輸出值的大小，將發生差異型變化的數值進行篩選并記錄。選擇這個算法主要是針對二次發生的吸合釋放過程。

三種算法中，二分算法有可能讓程序進入死循環，差異比較算法相對前兩者速度較慢，所以本系統最終采用步進自適應中值算法。

3.3上位機程序設計

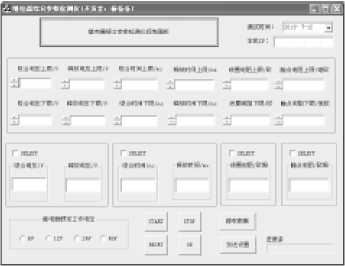

本系統的上位機界面程序采用C++程序編寫，它主要包括參數設置區域、參數顯示區域、繼電器類型選擇和控制按鍵等幾部分。參數設置區域是完成對所測繼電器的相關參數上下限參數的設置，比如吸合電壓上下限的設置。參數顯示區域是顯示所測參數大小的，這里還包括了一個參數選擇復選框，如果選上則表示需要對此參數進行檢測，如果不選則系統不對此部分參數進行檢測。圖5所示為其上位機界面。

圖5上位機界面

3.4實驗結果

在調試好的樣機上分別可對吸合電壓等六個參數進行測試，為了減少一次測試數據的偶然性，每個參數均測試了八組數據進行處理，實驗結果如表1所示。從表1中的數據可以發現，其測試數據變化范圍小，系統性能較穩定，總體性能能夠令人滿意。

表1額定電壓12V電磁繼電器測試數據

4 結 語

本文是結合前人的研究成果提出的一種基于STM32的智能參數測試儀，該測試儀由STM32作為主控芯片，并結合先進的電子測量線路來對繼電器的主要電氣參數進行測量。測量結果表明，本系統測試結果準確性高，工作穩定，總體性能令人滿意。
