石油鉆機應用現狀

1.1石油鉆機系統簡介

石油鉆機大體可劃分為起升系統、旋進系統、循環系統、傳動系統、監控系統、驅動系統、底座系統、鉆機輔助設備系統等，這些系統相互協作完成石油鉆機的正常鉆井作業。

石油鉆機按驅動方式可分為機械鉆機和電驅鉆機。與機械鉆機相比，電驅動鉆機具有傳動特性柔和、調速性能好、操作簡單安全、傳動結構優化、噪聲低、排放低、維護保養方便等特點，智能鉆井系統的出現，使得控制功能更完善、更高效、運營成本更低。全電驅動鉆機又可以分為交流電機驅動和直流電機驅動：與直流電驅動鉆機相比，交流電機驅動具有調速范圍寬、高功率因數、高防爆性能、低維護成本、智能化操作等特點。因此，交流電機驅動鉆機為石油鉆機主流發展趨勢。

三電平鉆機傳動系統特點

2.1三電平原理介紹

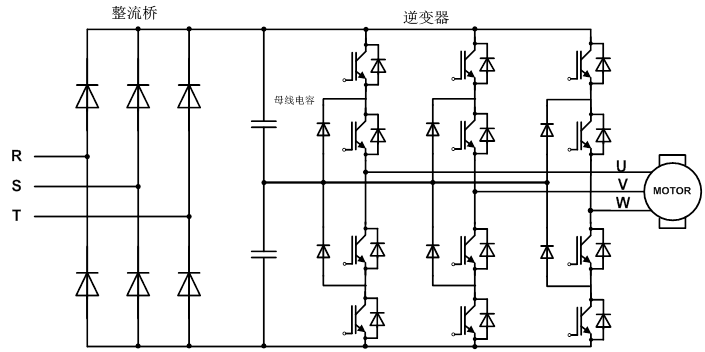

圖1三電平拓?fù)鋱D

為了實現三電平，每一相的四組開關（IGBT或二極管）只能有相鄰的兩組開關同時導通，即V1-V2，V2-V3，或者V3-V4。用字母P，O和N表示三組開關的狀態。開關狀態如表1所示。為了盡可能地減小開關損耗，一次開關狀態的改變只允許一個開關進行動作，即P?O和O?N。開關V1和開關V3狀態為互補關系，開關V2和開關V4狀態為互補關系，要避免出現多個開關同時導通現象，否則會發生短路，燒毀元器件。

表1開關狀態表

三電平NPC逆變器的工作狀態是指開關狀態和負載電流，由于拓?fù)浣Y(jié)構的對稱性，本文只分析P→O開關狀態。根據負載電流的方向不同，又可以分為iO>0和iO<0兩種情況。

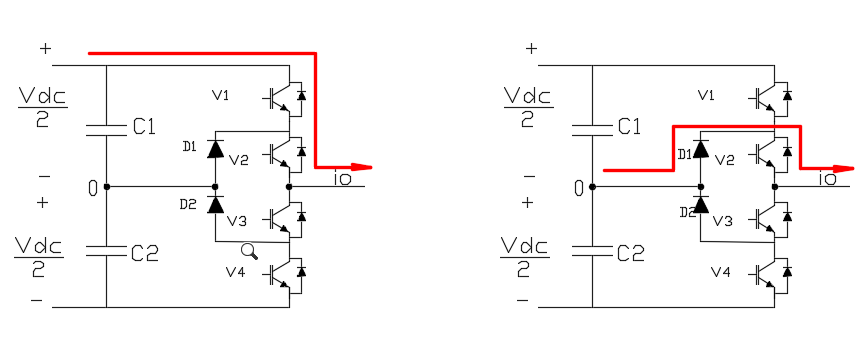

圖2當iO大于0時，狀態P→O的換流示意圖

為了便于分析，我們假設器件為理想狀態且開關狀態改變時，電流iO方向不改變：

當iO>0時，狀態P→O的換流示意圖如圖2所示。

P狀態時，開關V1和V2導通，V3和V4關斷。電流iO流過V1和V2的兩個IGBT。輸出端相對于中點Vao的電壓為vdc/2。

O狀態時，開關V2和V3導通，V1和V4關斷。由于開關V1突然關斷，電流iO從V1的IGBT強制換流到鉗位二極管D1，仍然通過V2的IGBT流到輸出端。此時Vao電壓為0。

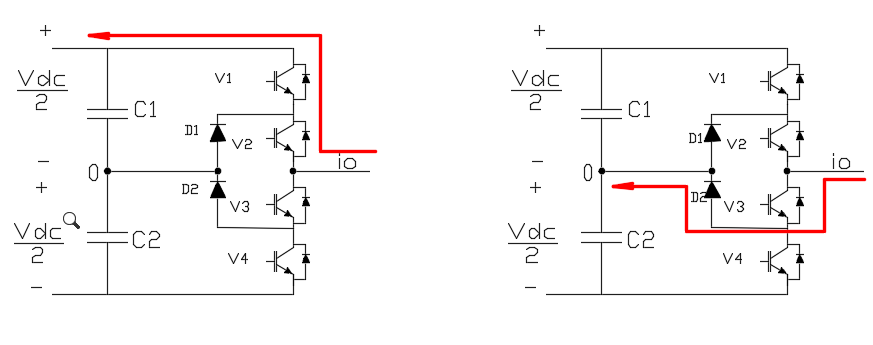

當iO<0時，狀態P→O的換流示意圖如圖3所示。

圖3當iO小于0時，狀態P→O的換流示意圖

P狀態時，開關V1和V2導通，V3和V4關斷。電流iO流過和的兩個二極管。輸出端相對于中點Vao的電壓為vdc/2。

此時電壓Vaz為0。

三電平NPC 逆變器其他狀況下的工作原理，都可用上述方法進行分析，不再一一贅述。

逆變器采用主流的三電平拓?fù)浣Y(jié)構，使用較低耐壓的功率器件，直接應用于更高電壓等級的主回路拓?fù)浼夹g(shù)，可避免器件串聯引起的動態均壓問題，同時降低輸出諧波和dv/dt；可用來控制交流異步感應電機和永磁同步電機，可以滿足不同電機的工作模式。產品采用優異的矢量控制技術，功能更優化，應用更靈活，性能更穩定。

任何時刻處于關斷狀態的開關器件承受的壓降減小，更適合大容量高電壓的場合。

可產生多層階梯形輸出電壓，對階梯波再作調制可以得到很好近似的正弦波，理論上提高電平數可接近標準正弦波形、諧波含量很小。

電磁干擾(EMI)問題大大減輕，因為開關元件一次動作的dv/dt通常只有傳統兩電平的一半。

相對兩電平PWM控制法開關頻率高、損耗大，而三電平逆變器可用較低頻率進行開關動作，損耗小、效率提高。

主要高次諧波遠高于開關頻率。

2.3英威騰三電平鉆機傳動方案

本次英威騰提供的是絞車A/B，轉盤、泥漿泵1/2設備變頻器，其系統主回路圖如下：

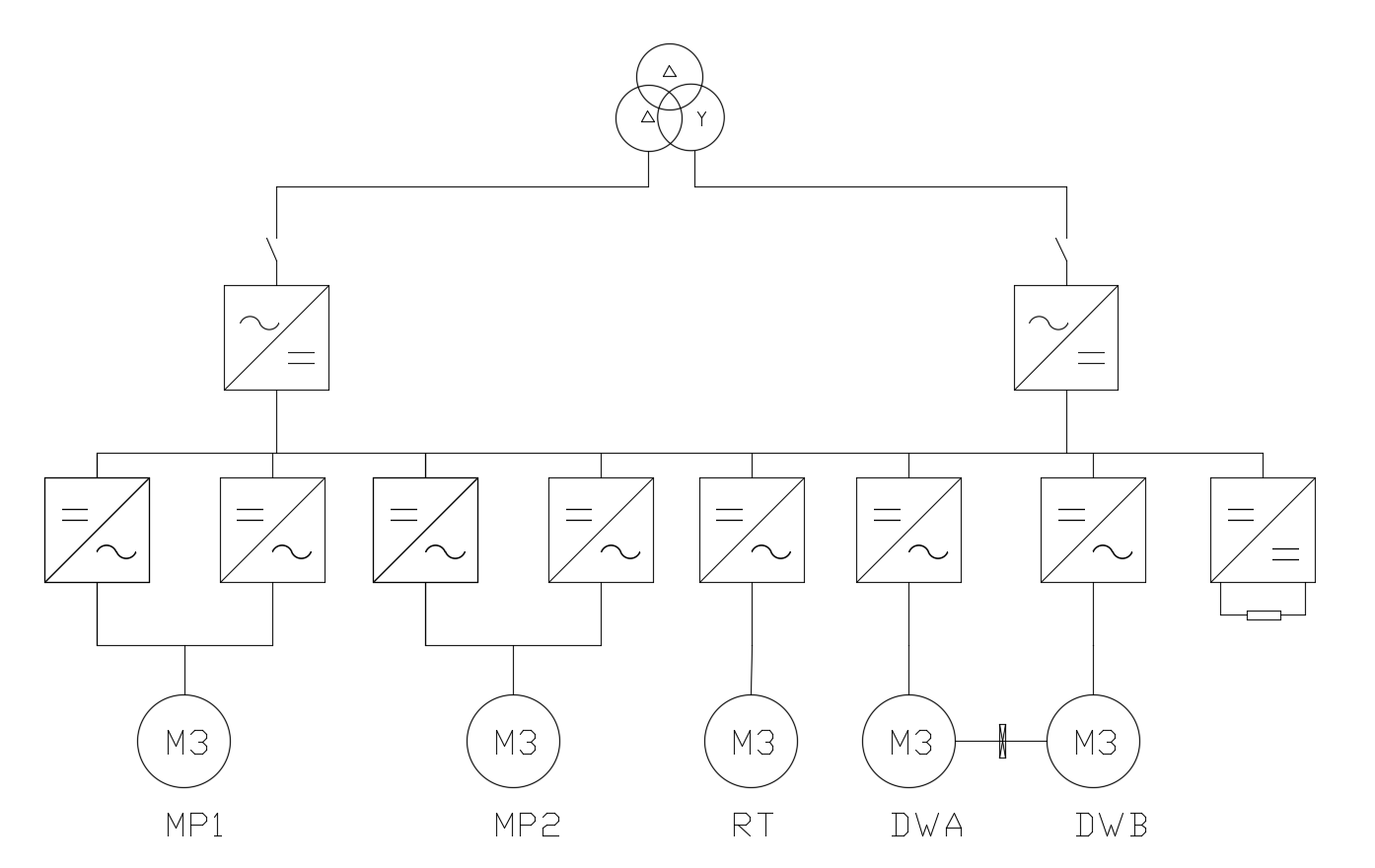

圖4 主電氣系統回路

由于英威騰本系統設計為網電鉆機，因此主回路整流部分采用12脈沖整流方案，并配置有源濾波裝置，以低輸入側諧波，滿足電網要求。

絞車 A/B,電機為600KW,選用英威騰Goodrive3000系列變頻器，配置PG卡，采用帶PG矢量控制方式，絞車 A/B兩套變頻裝置采用主從通訊控制，可以單機運行，也可以兩臺主從驅動，兩套裝置配置Profibus-DP通訊卡，與PLC通訊。

泥漿泵1#，2#電機為1200KW，選用兩套英威騰Goodrive3000系列變頻器，采用無PG矢量控制方式配置Profibus-DP通訊卡，與PLC通訊。

轉盤電機為600KW，Goodrive3000系列變頻器，配置PG卡，采用帶PG矢量控制方式，配置Profibus-DP通訊卡，與PLC通訊。

英威騰方案特點：

三電平拓?fù)浣Y(jié)構，有效減低輸出諧波，從而降低電機噪聲、溫升，延長電機壽命；

輸出dv/dt值大幅降低，有效延長輸出距離，降低電纜及電機損耗和絕緣損壞；

優異的驅動性能，多機功率平衡同步運行；

超強電網適應能力，應對網電及發電機供電模式；

優異零速懸停功能，提升設備可靠性，避免設備有驅動器之間邏輯問題造成“溜鉤”；

柔性扭矩控制，從驅動器端解決鉆桿扭矩限幅釋放，響應更快，安全等級更高；

模塊化設計，緊湊化設計，有效減小空間體積；

相單元化設計，提高單元間互換能力，減少備件庫存。

現場情況

現場應用中對變頻器要求較高且比較頻繁的就是絞車應用，現場情況說明以絞車為主進行說明：

（1）懸停：通過電氣控制，實現絞車任意點停車，短時無需機械抱閘輔助，提高生產效率。

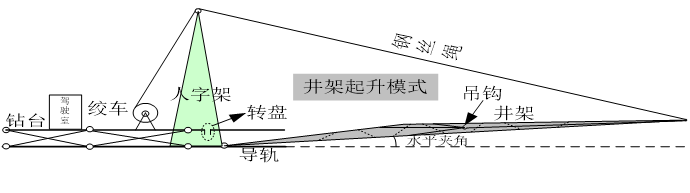

圖5 起井架示意圖

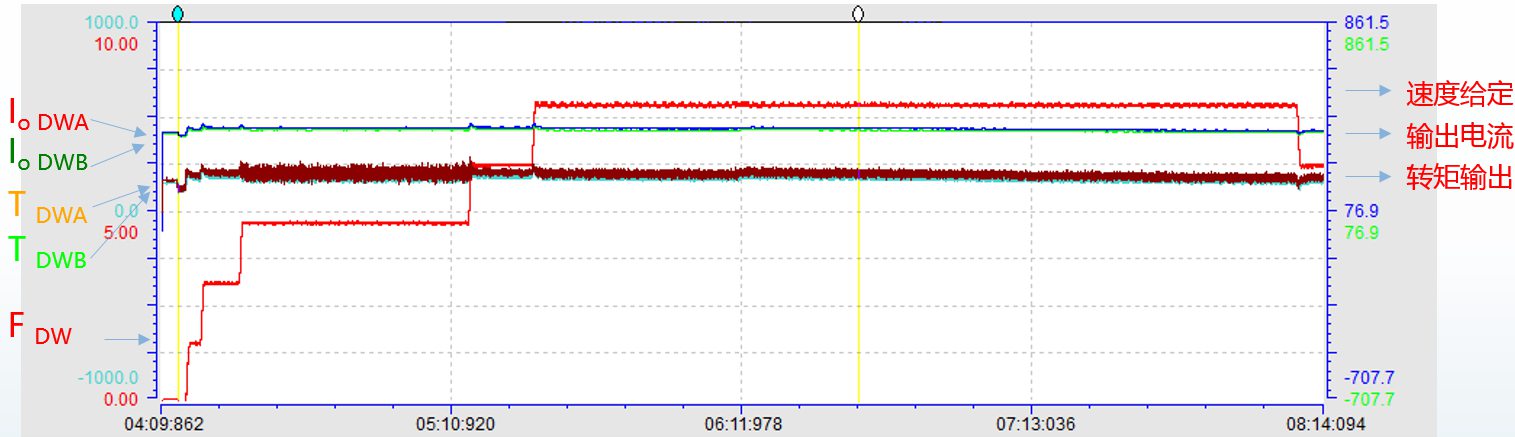

圖6 153噸及懸停時波形

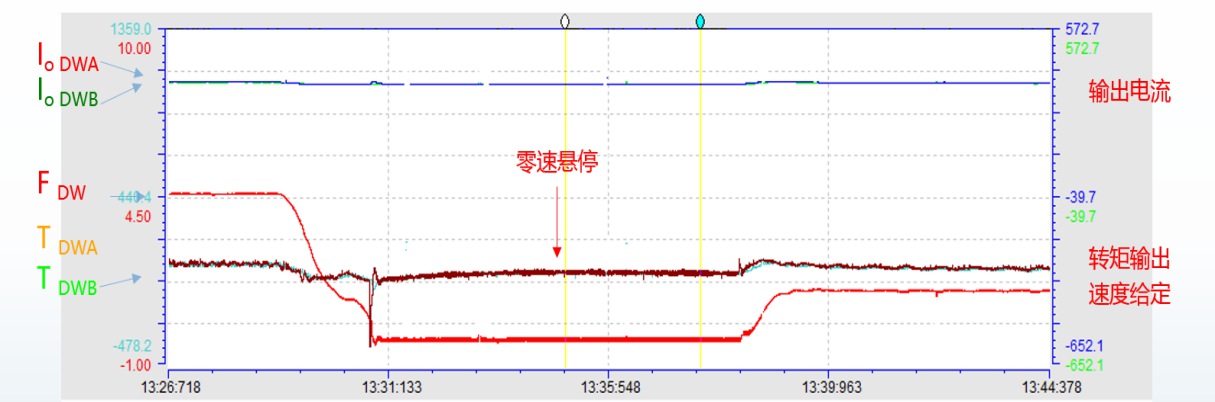

圖7 懸停時波形

（2）主從驅動：絞車雙機運行模式，在任何負載狀態、速度狀態下均保持主從扭矩平衡，功率一致，運行平穩無振動噪聲。

圖7 主從控制波形

結束語

英威騰Goodrive3000三電平變頻器采用公共直流母線模塊化結構、高性能矢量控制等技術，不僅滿足了鉆機系統的各項高性能參數指標，也達到了鉆機的安全可靠及冗余穩定的要求，電機溫升、輸出諧波、共模電壓層面，遠優于傳統兩電平驅動方式。

經過在現場的10余套鉆機近三年的穩定運行，證明了英威騰Goodrive3000三電平變頻器產品在性能、穩定行、可靠性方面能夠滿足大型鉆機的要求，并獲取俄石油終端用戶的認可，伴隨二期項目的開展，國產傳動變頻器正式進入國際石油鉆機領域，在世界舞臺上走出一條特色之路。

參考文獻：

1.  姚文熙, 王斯然, 劉森森,等. 三電平空間矢量調制中的共模分量[J]. 電工技術學報, 2009, 24(4):108-113.

2.  周京華, 賈斌, 章小衛,等. 混合式三電平中點電位平衡控制策略[J]. 中國電機工程學報, 2013, 000(024):82-89.

3.胡銜宇. 石油鉆機電氣傳動控制系統分析[J]. 中國科技博覽, 2013.

4. 《 Goodrive800系列中壓變頻器說明書》 深圳市英威騰電氣股份有限公司
