0 引 言

近年來，電子商務帶動了物流服務業的飛速發展。據統計，2017 年， 全國快遞業務量累計完成 400.6 億件， 同比增長28% ；業務收入累計完成4957.1億元，同比增長24.7%。包裹信息管理是物流業務進程中的重要組成部分 [2]， 是提高工作效率和降低運營成本的有效方式。因此，本文利用成熟的電子測量技術、電子信息技術和無線通信技術，實現了一套包裹信息的智能化管理系統。

1 系統設計

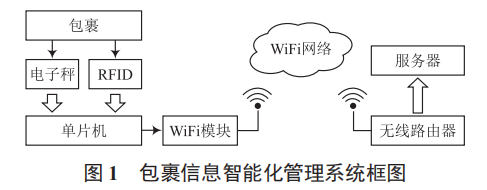

包裹信息智能化管理系統框圖如圖 1 所示。單片機通過電子秤的串行通信口獲取包裹的質量信息，同時通過 RFID 獲取包裹的地址 [3] 等其他信息 ；并利用 ESP8266 串口轉WiFi 模塊、無線路由器與服務器組建 WiFi 網絡 [4]，將收集到的包裹信息上傳至服務器，由服務器進行綜合管理。服務器（Server）利用 LabVIEW 軟件設計完成，并在 PC 機上運行。單片機及 ESP8266 串口轉WiFi 模塊作為客戶端（Client），與服務器建立 TCP 連接，組成 WiFi 無線通信網絡。

2 信息采集客戶端設計

以單片機為核心，客戶端實現包裹信息采集，單片機通過 RS 232 串行通信口讀取電子秤，從而獲取包裹的質量信息。同時，客戶端集成基于 RF522 的 RFID 模塊 [5]，用于讀取包裹中的電子標簽，獲取包裹的郵寄地址等信息。串口轉WiFi 模塊采用 ESP8266 實現 [6]，與單片機之間利用 UART通信，由單片機配置和管理，并將客戶端接入到 WiFi 網絡，從而與服務器通信。單片機利用國產增強型 8051 單片機STC15W4K32S4[7]，成本低廉，性能強大，供貨量充足，利于客戶端的大范圍部署。

3 服務器軟件設計

服務器利用 LabVIEW 軟件設計完成 [8]，并在 PC 機上運行，其軟件界面如圖 2 所示。服務器軟件設置為 TCP 模式， 可以與多個客戶端建立TCP 連接，從而收集多路信息。同時， 將收集到的信息顯示在界面上，直觀易懂，方便使用。并在后臺對包裹信息進行分類管理和記錄，以便用戶查閱和數據分析。

4 通信協議設計

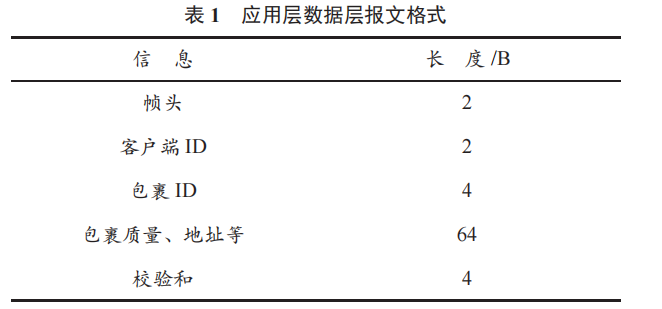

系統基于 WiFi 構建無線通信網絡，因此，通信協議的主體部分仍然是以太網協議，即 TCP/IP 協議。為了保證傳輸?shù)目煽啃?，客戶端與服務器之間采用面向鏈接的 TCP 方式 [9]。此外，由于系統中存在諸多信息采集客戶端，為了便于服務器識別不同客戶端并獲取關于包裹的信息，在應用層對報文格式進行了設計 [10]。報文格式包括數據幀頭、客戶端ID、包裹 ID、包裹質量、地址、校驗和等信息，如表 1 所示。在服務器中，對收到的數據報文進行解析，即可對包裹信息進行統計和管理。

5 結 語

本文設計一套智能包裹信息管理系統，完成信息采集客戶端的設計和服務器端設計，并建立 WiFi 網絡。結果表明，該系統可顯著提高物流行業的工作效率，降低運營成本。
