引 言

近年來，RFID 技術飛速發展，在各個領域得到廣泛應用，如智能公交、公路監測。目前醫療衛生信息化已納入“十三五”國家網絡安全和信息化建設重點，未來幾年，我國醫療信息化規模將持續增長，越來越多的企業發現 RFID 可以提高效率、降低成本、保障病患安全，當前 RFID 在醫療領域的應用主要集中在器械管理方面 [3]。

目前醫院登記及查房多采用人工方式，存在著一些弊端 ： 當較多病人需要快速登記時，傳統的人工方式不僅速度慢而 且容易出錯，對危重病人來說一分一秒的耽擱都是災難 ；病人住院查房以人工方式進行，工作繁瑣，一旦出錯難以排查。將無線網絡技術應用到醫療領域是一種趨勢 [4]，針對這種現狀，本文設計一種基于無線射頻識別技術的非接觸式醫院登 記查房系統。該系統能夠提高病人入院高峰期的登記效率和 準確率，降低醫院查房工作的工作量和出錯率 [5]；可以為病人建立更全面的治療記錄，醫生根據記錄及時更改治療方案， 提高治療效率，減少病人的痛苦 ；親屬能夠隨時了解病人的醫囑、健康狀況、用藥記錄等信息。

1 系統原理

1.1 無線射頻識別技術

RFID 技術最早起源于英國，在二戰時被用來識別敵我飛機身份，20 世紀 60 年代開始商用。1999 年麻省理工學院的自動識別技術中心提出“物聯網”的概念，RFID 為其中的關鍵技術，因而近十幾年來得到了飛速發展 [6-7]。

RFID 是一種應用電磁感應原理進行識別并交換數據的短距離雙向通信技術，其由電子標簽（Passive Tag）、讀寫器（Reader or Scanner）、天線（Antenna）三部分組成 [8]。其中，電子標簽用于儲存標志物的唯一編碼及數據信息，由芯片和標簽天線組成 ；讀寫器用于識別及寫入標簽數據信息，是數據采集的終端 ；天線是指無線通信系統中輻射和接收無線電波的裝置，在 RFID 系統中有讀寫用天線和標簽用天線兩種，用于發送和接收射頻信號。

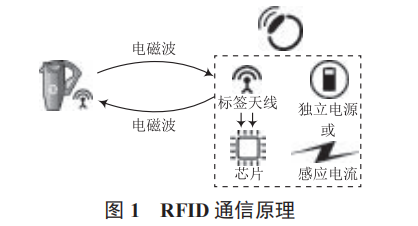

讀寫器首先將要發送的信息經過編碼加載到某一頻率的載波信號上，經天線轉化為特定的電磁波能量向所需方向發射出去。電子標簽的天線將接收到的電磁波能量轉化為脈沖信號后經芯片調制解碼，判斷請求類型及權限，可執行讀操作或?qū)懖僮鳌Ｗx操作即電子標簽將芯片中的信息通過天線發送給讀寫器，寫操作即對芯片 E2PROM 中的數據進行改寫。電子標簽的供能可由讀寫器發射的電磁波提供，也可有獨立電源，以此分為無源與有源標簽。RFID 通信原理如圖 1 所示。

RFID 技術得以廣泛應用的優勢在于其具有非接觸無源特性的標簽 [9]。非接觸式特性是指標簽和讀寫器不需要直接接觸，甚至在煙、霧等阻隔下能夠?qū)崿F(xiàn)通信 ；無源特性是指RFID 標簽可通過讀寫器發送的電磁波產生電能，不需要獨立的電源。此外，RFID 標簽具有一個全球唯一的 ID 號，在生產過程中寫入存儲器，無法更改，使被標記物體具有唯一性，降低了識別和管理的出錯率。

1.2 系統流程

(1) 病患入院時，醫院為其配發 RFID標簽，并用手持機掃描錄入患者基本信息，通過 TCP/IP協議發送至電腦終端保存，后續可進行信息的管理與維護。

(20 護士在查房時使用手持機靠近患者的 RFID標簽， 手持機獲取 RFID標簽信息并通過局域網將信息發送至護士站電腦終端，電腦終端調取數據庫匹配標簽信息，再將匹配信息通過局域網發送至手持機，手持機收到信息之后將其顯示在軟件界面上，護士可以查看該患者的相關信息。

(3) 手持機能將患者的相關信息發送至親屬的手機APP，以便親屬及時了解患者相關信息，如醫囑、用藥記錄等。

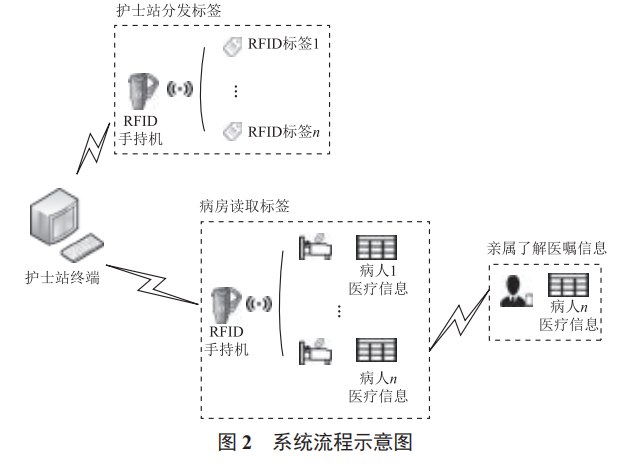

系統流程示意圖如圖 2 所示。

2 系統組成

2.1 硬件部分

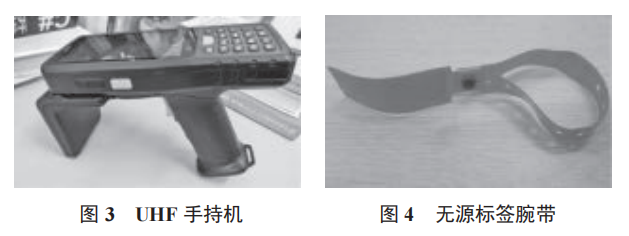

（1）UHF 手持機。UHF 是指特高頻無線電波（Ultra High Frequency，UHF），即頻率在 300 ～ 3 000 MHz，波長在0.1 ～ 1 m 的無線電波，穿透性強、閱讀距離遠，適合用于復雜的室內環境 [10]。手持機中裝有安卓手機，可安裝安卓環境下的 APP，為軟件部分的開發提供了基礎。手持機可以完成對標簽信息的錄入，并通過局域網與護士站計算機進行信。圖 3 為 UHF 手持機。

（2）無源標簽腕帶。無源標簽腕帶如圖 4 所示，病人入院登記時由護士分發，佩戴于病人腕部，具有唯一 ID 號，體積小，方便佩戴，不會給病人帶來不便。

（3）護士站計算機。護士站計算機用于存儲患者信息，接收來自手持機的標簽號，并把匹配信息反饋給手持機。

（4）親屬安卓手機。親屬安卓手機可以查詢護士站計算機錄入的患者信息，如醫囑、用藥記錄、健康狀態等。

2.2 軟件部分

（1）手持機 APP。手持機 APP 為 Android studio 平臺下用 Java 語言開發 [11]。其主要用于錄入 / 查房功能，用以讀取標簽信息并發送到護士站計算機，也可錄入如患者姓名、年齡、手機號等基本信息。工作中主要用到圖 5 中的 4 個界面。使用時，打開手持機 APP 進入界面，同時護士站計算機軟件處于開啟狀態，且手持機與護士站計算機處于同一局域網下 [12]，點擊錄入 / 查房，可進入界面。在錄入登記時，護士為病人分發空白標簽，使用手持機掃描，可進入界面，點擊示意部分可輸入相應信息，輸入完成后，點擊確認發送， 可將標簽信息發送至護士站計算機儲存。在查房時，護士使用手持機掃描病人標簽，當接收到標簽 ID 后，自動發送至護士站計算機，計算機返回與標簽匹配的病人信息顯示在界面。掃描到已錄入標簽時，信息為只讀模式。

（2）護士站計算機軟件。本軟件初始界面如圖 6 所示。界面上方是使用示意圖，方便醫護人員迅速掌握系統原理及使用方法 ；中間部分是信息錄入欄，可錄入姓名、手機號碼、年齡三項基本信息，以及檔案、醫囑兩項高級信息，EPC 為標簽 ID，可將手持機掃描的標簽號顯示在此欄 ；界面下方是本機信息，包括服務器 IP 和服務器端口兩項信息。同一局域網下，掃描到空白標簽時，會在 EPC 欄顯示出標簽 ID， 此時可選擇在手持機端錄入或在計算機軟件端錄入。檔案管理界面可顯示已錄入的病人信息，不可更改，可以刪除，如圖 7 所示 ；醫囑管理界面可更新病人醫囑信息，如圖 8 所示。

圖 6 計算機軟件初始界面

圖 7 檔案管理界面

圖 8 醫囑管理界面

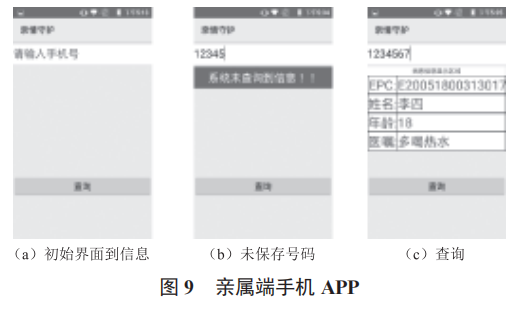

（3）親屬手機 APP。通過 Socket 通信實現對計算機數據庫中病人信息的讀取 [13]，親屬在手機 APP 界面輸入登記時填寫的手機號，點擊確認后 APP 發送手機號碼至電腦服務器。電腦端識別到數據后將手機號碼匹配到數據庫，如果沒有該號碼，則手機端識別之后在屏幕上顯示“系統未查詢到信息”；如果匹配到該號碼，則從數據庫中提取對應的患者姓名、年齡、醫囑等信息發送到手機端，顯示在屏幕上。親屬端手機APP 如圖 9 所示。

3 結 語

本文提出一種基于 RFID 的非接觸式醫院智能登記查房系統，其能夠完成對病人登記信息的快速準確錄入，可保存在計算機數據庫中，方便護士及醫生查詢，減少工作量，并且不易丟失。醫生可以在護士站計算機完成對病人醫囑的錄入，護士查房時直接掃描病人標簽獲得對應的醫囑信息，能夠更加方便快捷地給予每個病人治療建議。病人親屬可以通過手機 APP 查詢到患者的健康狀態、用藥記錄、治療方案等信息，增進了醫院與患者家屬之間的信息交流，有利于緩解醫患關系。
