引言

SCADA（監視控制與數據采集）系統在電力、水利、石油天然氣、化工、交通運輸?shù)雀鱾€領域得到了非常廣泛的應用。隨著計算機網絡技術及通信技術的迅速發展，SCADA系統已不再像以往那樣，是一個相對安全的物理隔離的系統。如今很多SCADA系統已與企業網絡互聯，變得相對開放透明，這使得SCADA系統面臨諸多安全問題，如惡意病毒、信息泄漏和篡改、系統不能使用等。SCADA系統是工業控制系統的核心，是國家關鍵基礎設施的重要組成部分，所以加強SCADA系統的安全已經成為工業控制中一個不可忽略的問題，人們也越來越多地關注SCADA系統的安全性問題。SCADA系統的安全評價是分析安全性水平、提高系統安全性的重要手段。

目前，安全評價的方法有很多，通常包括定性安全評價方法和定量安全評價方法以及定量與定性結合的方法。常用的定性安全評價方法有安全檢查表法、專家現場咨詢觀察法、故障假設分析法等，定量安全評價法包括故障樹分析法、事件樹分析法等，而定量與定性結合的安全評價法通常為層次分析法與模糊綜合評判法。本文將采用層次分析法對SCADA系統的安全性進行綜合評價，來提高系統的安全性。

1SCADA系統的安全性分析

SCADA系統主要由控制中心、通信網絡和現場設備（可編程邏輯控制PLC、遠程終端單元RTU和智能控制設備LED）組成?？刂浦行氖荢CADA系統中安全性比較薄弱的環節，其組態軟件主要是基于Windows、Unix、Linux等操作系統的，這些操作系統本身具有其脆弱性，所以使得控制中心極易受到惡意代碼和病毒的攻擊。SCADA系統的通信網絡部分很可能出現一些漏洞，這些漏洞也是攻擊者主要攻擊的目標。隨著通信技術的發展，SCADA系統已逐漸與企業網絡互聯，因此SCADA系統很容易受到基于TCP/IP協議的攻擊威脅。即使采用防火墻將它們隔離，在很大程度上起到防范的作用，但對于內部人員有意或無意的破壞也是無能為力的。而對于安裝在基層各站的現場設備PLC、RTU、LED、傳感器、通信設備等，很容易受到就近的雷擊、高壓電纜等的浪涌或雷電電磁脈沖的破壞，從而導致系統停止工作或者操作失靈,甚至于降低設備的使用壽命，使之帶來不可估量的經濟損失。SCADA系統的操作與維護人員，是與系統接觸最密切的人，他們的安全意識、專業素質及責任心，也關系到SCADA系統的安全性問題，所以，建立健全各種安全管理制度是SCADA系統安全運行的有力保證。

2SCADA系統層次分析綜合評價模型的建立

2.1SCADA系統安全評價指標體系的建立

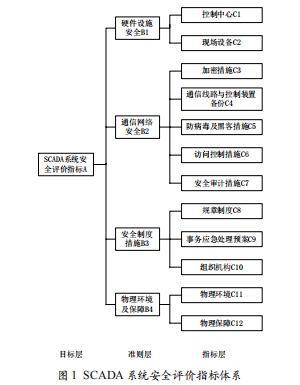

科學地全面地建立一個SCADA系統安全評價指標體系是進行安全評價的關鍵，所建立的指標體系應該符合科學性、獨立性、系統性、層次性以及實用性等原則。本文通過參閱各種資料及專家咨詢，建立的SCADA系統安全評價指標體系如圖1所示。

2.2SCADA系統安全評價指標權重的確定

在SCADA系統安全評價的各個指標中，每個因素指標對SCADA系統的安全影響程度是不同的。為了恰當?shù)乇硎境龈鱾€因素的影響程度，需要對各因素賦予相應的權重值。安全評價指標權重的確定方法很多，有Delphi法(專家評議法)、專家調查法、層次分析法等，本文依據層次分析法來確定指標的權重。

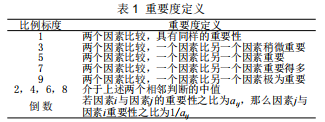

首先，將安全評價各指標因素分為目標層、準則層和指標層，接著采用因素的兩兩比較，構造出各層次的所有判別矩陣，來將定性的因素定量化。構造兩兩比較判斷矩陣時，評價者需要比較兩個因素哪一個更重要，重要多少，因而需要對重要多少賦予一定的數值，采用1?9比例標度的重要度定義如表1所列。

由以上兩兩比較的方法，得出各層次的判別矩陣如下：

在得出判別矩陣后，可求出矩陣的特征根λ與特征向量W，再計算其最大特征根：

求出最大特征根以后，還需要判斷判別矩陣的一致性，其一致性指標為：

如果CI=0，則完全一致，CI越大，一致性越差，對于1階或2階的判別矩陣，通常滿足一致性。為了滿足一致性，需將一致性指標CI與平均隨機一致性指標RI進行比較，即：

CR=0.1時，則判別矩陣的一致性較好；若CR>0.1，則需要重新對判斷矩陣進行調整。滿足一致性后，則W為該層次的權重向量。表2給出了關于平均隨機一致性指標RI。

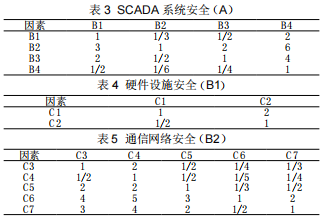

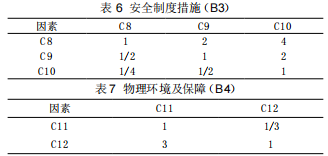

本文以某油氣田的SCADA系統為例，根據SCADA系統評價指標體系，通過對油田現場調研與SCADA安全專家的咨詢，對該油氣田SCADA系統進行層次分析，獲得同級影響因素之間的重要度比值，見表3～表7所列。

由SCADA系統安全評價影響因素重要度比值可得出準則層SCADA系統安全評價指標的模糊判別矩陣為：

由模糊判別矩陣求出的歸一化特征向量：

W=[0.1520.4890.2830.076]T

其最大特征根為：

一致性指標為：

所以滿足一致性指標，則其準則層SCADA系統安全評價指標權重為：

W=[0.1520.4890.2830.076]

同理，經過上述方法計算得出的指標層各因素權重如下：

硬件設施安全的權重：W1=[0.3330.667]；

通信網絡安全的權重：W2=[0.0980.0670.1490.4210.265]；

安全制度措施的權重：W3=[0.5710.2860.143]；

物理環境與物理保障的權重：W4=[0.2490.751]。

2.3基于模糊綜合評判的SCADA系統安全評價

首先，應建立模糊評語集（V1，V2，V3，V4），以表示很安全、安全、基本安全和不安全。再根據SCADA專家調查，確定各因素被評定為以上評語的隸屬度，建立模糊評價矩陣：

這樣，其目標層綜合評價結果為：S=WB。

在對該油氣田SCADA系統進行安全評價前，對10位專家進行咨詢，以確定評價集的隸屬度。對于硬件設施安全中控制中心，有一人認為是很安全的，六人認為安全，三人認為基本安全，沒有人認為不安全，即控制中心安全的隸屬度集為（0.1，0.6，0.3，0），現場設備安全的隸屬度集為（0.1，0.5，0.4，0），則對于準則層硬件設施安全的判斷矩陣為：

同理，通信網絡安全的判斷矩陣為：

安全制度措施的判斷矩陣為：

物理環境與物理保障的判斷矩陣為：

準則層因素的綜合評判結果由公式Bk=WkRk可以求得。硬件設施安全的綜合評判結果為：

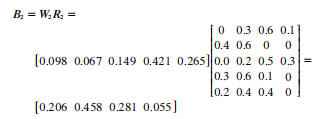

同理，通信網絡安全的綜合評判結果：

這樣，安全制度措施的綜合評判結果為：

物理環境與物理保障的綜合評判結果為：

SCADA系統安全評價的綜合評價結果為：

S=WB=[0.1930.4670.3040.036]

從評判結果來看，根據最大隸屬度原則，可知該油氣田SCADA系統是安全的。

3結語

目前，國內關于SCADA系統安全評價方面的研究較少，本文將理論與實踐相結合，將層次分析法應用于SCADA安全評價研究，數據處理方便，具有實用性。文中建立的層次分析法綜合評價模型能對SCADA系統的總體安全狀況進行評價，可以起到提前預防的作用，對降低SCADA系統的危害以及隨之帶來的經濟損失，保證SCADA系統安全具有重要意義。
