引言

低功耗有損網絡路由協議(RPL)是IETF的ROLL(RoutingOverLowpowerandLossynetworks)工作組，專門針對低功耗有損網絡LLN(LowpowerandLossynetwork)新提出來的路由協議。低功耗有損網絡是由功率、存儲空間、處理能力等資源受限的嵌入式設備所組成的網絡。它們可以通過多種鏈路連接，比如IEEE802.15.4、藍牙、低功率WiFi，甚至低功耗電力線通信(PLC)等等。ROLL將LLN網絡的應用主要劃分為四個領域：城市網絡(包括智能電網應用)、建筑自動化、工業自動化以及家庭自動化，并且分別制定了針對四個應用領域的路由需求。由于LLN的獨特性，傳統的IP路由協議，比如OSPF、IS-IS、AODV、OLSR，無法滿足其獨特的路由需求，因此ROLL工作組制定了RPL協議,其協議標準RFC6550發布于2012年3月。

本論文首先介紹了RPL的應用場景及基本原理，并在路徑選擇策略中加入了對節點剩余能量的考慮；最后通過仿真驗證了改進后的路由協議的性能。

1RPL協議工作原理

RPL是一個矢量路由協議，通過構建有向非循環圖(DAG)來形成拓?fù)浣Y(jié)構，加入DAG中的節點自動形成一條指向根節點的路徑。RPL主要為數據匯聚型的場景設計，即數據流量由葉節點指向根節點。當然RPL也擴展支持多點對點(MP2P)和點對點(P2P)的應用場景。

圖1所示為典型的DAG結構。其中的每一個節點至少有一條指向根節點的路徑。

圖1DAG結構示意圖

1.1DODAG的形成

DODAG(DestinationOrientedDirectedAcyclicGraph)是面向目的地的有向非循環圖的簡稱，可以視為物理網絡上的邏輯路由拓?fù)洹?

RPL中定義了由多種ICMPv6消息來控制拓?fù)涞男纬?。DIO消息用于通告有關DODAG的參數，例如DODAGID、目標函數(OF)、DODAG版本號等。其中OF規定了拓?fù)浣⒓白顑?yōu)父節點的選擇方式，規定了節點級別的計算方法,是路徑選擇的首要參考標準。級別決定了節點在DODAG中的相對位置，主要用于避免回路。DAO消息是用來建立從根節點到葉節點的“向下”的路徑。根據節點的存儲能力，RPL協議中將節點類型定義為可存儲型和非存儲型，兩者的區別在于是否存儲有路由表信息。在圖1中，當D節點要和E節點通信時，如果B節點和C節點是非存儲型，那么必須先追溯到根節點A，查找路由，即路徑為D—C一B—A一B—C一E。若C為可存儲型節點，則只需追溯到共同的祖先節點即可找到路由，即路徑為D—C—E。DIS消息用于向鄰居節點請求DODAG信息。當一個孤立的節點沒有收到任何DIO消息的時候，可通過DIS向周圍節點請求DODAG信息。收到DIS消息的節點會反饋DIO消息給DIS源節點。

如圖1所示，首先A節點通過DIO消息廣播自己創建的DODAG信息，收到DIO消息的節點根據OF來決定是否應該加入該DODAG；加入之后然后再向自己周圍的節點繼續廣播DIO消息；這樣一層一層地建立拓?fù)浣Y(jié)構。當節點加入DODAG之后，就自動創建一條“向上”匯聚到根節點的路徑?！跋蛳隆钡穆窂絼t由DAO消息完成。

1.2定時器管理

RPL中使用細流算法［7］來控制DIO消息的發送。細流算法是一個適應性的機制，用來限制控制協議的開銷。與傳統IP網絡不同，LLN網絡有著非常有限的資源，必須盡可能的減少控制協議消息所占的比例，但同時又必須要維護好網絡結構。當網絡改變時，節點會以較高的頻率發送控制包；當網絡趨于穩定時，則控制流的速率減少。算法中定義了控制消息發送間隔參數I，當網絡很穩定時，則I成倍的增加；而網絡有動蕩時，則發送間隔迅速降為最小值，高頻率的發送控制消息以修復網絡。

本文借助Contiki系統中的Cooja模擬器，對RPL協議進行了仿真。圖2所示為節點布局圖，并在圖3中以節點5為例展示了DIO消息的發送控制過程。從圖3中可以看到，當網絡剛形成逐步趨于穩定的時候,DIO消息發送間隔成倍增加;圖3中23:00和01：20附近陡峭的轉折點表明此時監測到節點5和網絡存在不一致性，迅速將控制消息發送間隔調至最小值以迅速修復網絡。

圖2ContikiRPL在Cooja模擬器中的仿真

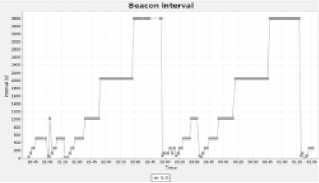

圖3細流算法對DIO消息發送頻率的控制

1.3環路避免機制

RPL中規定，在沿著葉節點到根節點的路徑上，節點級別必須是遞減的［1］，即父節點的級別必須小于子節點的級別。當節點在網絡中位置發生改變時，必須根據父節點重新計算自己的級別。假設節點N的最優父節點為P，P的級別為R(P),那么N的級別R(N)計算公式為：

R(N)=R(P)+rank_increase

rank_increase為子節點和父節點級別的差值，其算法在OF中有定義。

節點的級別在環路避免中有著重要的意義。RPL協議也通過在包頭上設定標志位來附帶路由控制數據，以避免數據包被循環轉發。

2考慮節點剩余能量的RPL協議

2.1RPL協議原始路由方案

目標函數決定了RPL協議的路徑選擇方式。目前RPL的官方文件中，只明確定義了零目標函數(OF0)［8］,即以跳數(HC)為最佳路徑選擇的唯一標準，而其他的目標函數則由開發者根據需求靈活定義。比如對鏈路可靠性要求較高的應用，可將鏈路質量作為路由選擇的首要考慮標準；而對能量受限的環境則可以定義在路徑中盡量避開電池供電節點。在文檔RFC6551図中，提出了多種可供開發者參考的路由度量。

在選擇路徑時，若只考慮跳數因素，必然會導致Sink周邊節點數據壓力過大，從而使關鍵節點能量過早消耗而死亡。文獻［10］將網絡的生命長度定義為第一個節點死亡的時間。對于能量受限的低功耗有損網絡，如何平衡能量消耗，延長網絡整體壽命，是協議要考慮的重要因素。

2.2優化之后的RPL路由方案

目前已有多種針對無線傳感網絡能量優化的路由協議,比如分級能量路由協議LEACH和TEEN，以數據為中心的能量有效路由協議DD和SPIN，還有基于地理位置的路由協議GPSR和GEAR等［11］。但這些協議都很難實現和RPL協議的融合。RPL協議是通過在containermetric中，定義路徑選擇時所考慮的參數，然后再以一定的方式將所需要考慮的參數相結合，從而確定一個合理的路徑選擇方案。

本篇論文中采取的是跳數(HC)和節點能量(EN)相結合的方式。結合方式有兩種［12］，一種是Lex，一種是Add。Lex是指優先考慮跳數，只有在跳數相同的情況下，才考慮節點能量；而Add則是采取兩種參數綜合考慮的方式，按照一定的比例相結合，即：

本文對這兩種不同的結合方式做了仿真對比。

2.3RPL協議改進前后的仿真對比

仿真工具采用的是美國UIUC大學開發的針對無線傳感網絡研究的J-Sim平臺，該平臺基于Java語言，和NS2相比具有內存消耗小、仿真速度快、有更好的可擴展性等優點。本文仿真了傳感網絡數據收集的場景。在100X100的區域里,規則的布置有100個節點，圖4所示是網絡節點布局圖和OF0的拓?fù)浣Y(jié)構，其中最左上側的0號節點為數據匯聚節點，右下側的49-99和94-98這11個節點為傳感器數據采集節點。數據從右下側的11個源節點發送到左上側的0號節點。由于該網絡具有對稱性，1和10對稱，2和20對稱等，對稱節點的能量消耗基本一致。本文中重點仿真了具有代表性的1、2、11、12、22這幾個關鍵節點的能量消耗情況。

圖4網絡節點布局圖和OF0的拓?fù)浣Y(jié)構

對于OF0，由于跳數是路徑選擇的唯一標準，節點位置固定的網絡，其拓?fù)浣Y(jié)構也相對保持不變。圖4即為這種情況下的拓?fù)浣Y(jié)構。由圖4中可以看到，節點1和節點10承載了大部分的數據量，幾乎任何從下側或者右側源節點發過來的數據都要經過這兩個節點轉發到Sink節點。而節點11，貝貝有來自源節點99的數據由它轉發。

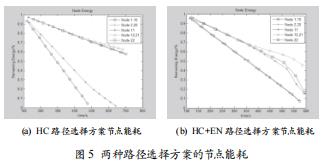

圖5所示是系統節點能耗圖。其中圖5(a)為OF0方案下部分節點能量消耗圖。從圖中可以看出，最關鍵的節點1和節點10,能量很快就消耗殆盡。而節點11，則能耗相對較少。這對節點位置固定的網絡是很不利的，會使數據量較大的節點在短期內能量迅速消耗完而死亡，而其他非位置關鍵節點,則一直被閑置。造成網絡能耗分布極其不均勻，能量利用率不咼。

接下來可以仿真跳數和節點剩余能量相結合的路徑選擇方式，圖5(b)為跳數和能量按照2:8的比例加權所得到的能耗結果。從圖5(b)可以看出，節點1、10和11的能耗更為均衡,第一個節點死亡的時間大為延長。跳數和節點剩余能量相結合的路徑選擇方式，能一定程度上改善以跳數為唯一度量所造成了能量消耗不均的情況，從而延長關鍵節點的生命長度。仿真中也能看到，最佳路徑的拓?fù)鋱D一直處于動態變化，原先經過節點1和節點10到達匯聚節點的數據，有一部分從節點11分流，從而緩解節點1和節點10的壓力。

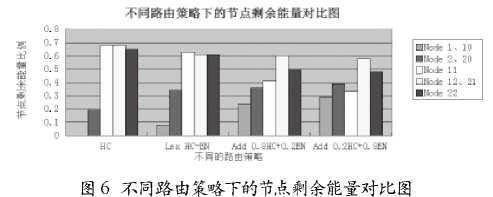

本文也仿真了跳數(HC)和節點能量(EN)按照Lex的結合方式，即優先考慮最小跳數，當跳數相同的時候再考慮節點能量，以及在Add結合方式下按0.8HC+0.2EN和0.2HC+0.8EN的不同比例相結合的情況對比。最后得出的結論是，兩種不同的結合方式對網絡能耗均衡都有一定程度的改善；而Add的結合方式能耗更為均衡，且剩余能量所占的比例越高，改善的效果越為顯著。圖6所示是在不同路由策略下，關鍵節點能耗的對比情況。

本文描述了RPL協議的基本原理，并且對原路由協議的路徑選擇策略進行了改進，在只考慮跳數的基礎上，加入節點剩余能量的考慮，從而平衡了網絡能耗，延長網絡整體壽命。由于RPL是近幾年新提出的協議，隨著實踐的不斷深入,越來越多的新問題被提出，還有很大的研究空間。RPL協議在物聯網領域有著廣闊的應用前景，值得廣大學者進一步深入研究。

5致謝

本論文的工作得到了實驗室項目的大力支持。感謝國家自然科學基金(61271257),北京市自然科學基金(4122034)和教育部博士點基金(20120005110007)對本文研究工作的支持。
