1作品介紹

“安智精靈”是應用于智能家居領域的產品，由Android系統的控制軟件和低功耗藍牙模塊掛件組成，實物大小控制在3cmX3cm以內，具有輕巧靈敏的特點。

“安智精靈”是一款基于智能手機的個人物品安全的智能化解決方案，旨在提高家庭智能化管理能力，實現更便捷、更智能的家居生活。“安智精靈”的宗旨是“Makeitsmarter!”，通過“安智精靈”讓生活更智能，讓出行更舒心。

“安智精靈”具有尋物和防丟兩大功能，如果把“安智精靈”掛在鑰匙、相機、IPAD、公文包等物品上，就能輕松讓它們“發”出聲音，避免“地毯式”尋找的煩惱；把掛件系到皮包上，可以防止皮包遺失，讓貴重物品完全在自己的監控之下，避免不必要的危險。

通過安卓智能手機控制掛在貴重物品上“安智精靈”模塊的通信示意圖如圖1所示。

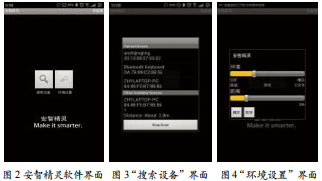

“安智精靈”的尋物防丟功能可以通過安卓軟件進行控制。圖2所示是智能手機上的“安智精靈”軟件界面。

圖3所示是安智精靈的“搜索設備”界面，通過'搜索設備”按鈕，可以檢測到附近的“安智精靈”，并顯示它們的距離。點擊設備的名稱，可彈出菜單，完成響鈴、停止響鈴、修改名稱密碼、開始追蹤（防丟）功能。

點擊系統中的“環境設置”按鈕，可以根據周?chē)h(huán)境設置環境嘈雜度，從而使距離檢測更精確。同時也可設置安全距離，當手機和“安智精靈”的距離超出安全距離后，手機和“安智精靈”會同時報警。圖4所示是“安智精靈”的“環境設置”界面。

圖5所示是“安智精靈”的實物圖，“安智精靈”的實物體積輕巧、外形美觀、方便攜帶。

用戶結合使用“安智精靈”的軟硬件系統，可實現貴重物品的尋找和防丟功能。

2技術原理

2.1“安智精靈”硬件系統

“安智精靈”尋物防丟系統包括硬件系統和控制軟件兩部分?！鞍仓蔷`”硬件系統的主要模塊包括控制模塊、無線通訊模塊、電源模塊、指示模塊、報警模塊等，如果后續需要,還可添加LCD顯示等強化功能模塊，具體功能模塊圖如圖6所示。

圖6中的控制模塊的核心為一款低功耗單片機，控制系統各模塊的工作。通過藍牙模塊，可以對手機接收和發送數據。根據系統狀態-MCU對“安智精靈”相應的模塊發送控制指令,從而使“安智精靈”執行相應的操作。

藍牙模塊與手機的藍牙建立連接后，為智能手機和“安智精靈”建立無線通路，可以發送數據和控制指令。

電源模塊為整個“安智精靈”系統提供所需電源。電池選用小體積鋰電池，既可節省面積，也可提供足夠電量。LDO的作用是提供穩定電壓和短路保護。電源模塊的LDO輸出電源為各模塊提供電源。

指示模塊由LED燈組成，主要指示電源的開關、藍牙通路連接的狀態、工作模式的狀態等。

報警模塊可以是蜂鳴器或音樂芯片，在防丟模式下，檢測到超出安全距離后，MCU立即控制報警模塊進行報警。

用戶通過按鍵可以控制“安智精靈”的電源開關和復位功能。LCD顯示模塊可以和用戶更好的交互。

2.2"安智精靈”軟件系統

距離的判斷

軟件系統通過RSSI(ReceivedSignalStrengthIndicator)檢測手機與'安智精靈”的距離。RSSI是接收信號的強度指示,通過手機顯示RSSI值變化，可判斷目標物體距離手機的遠近。

響鈴尋物

基于Android系統的手機通過安智精靈軟件與模塊掛件建立藍牙連接，這樣可以用手機給模塊發送響鈴指令，模塊掛件發出響鈴聲，提示主人目標物體的位置；當然，也可以用手機發送停止響鈴指令。這個功能特別適用于智能家居領域,多個“安智精靈”組成智能網絡，尋找貴重物品。

信息設置

由于手機與“安智精靈”掛件可以實現“一對多”連接,即手機需要監控鑰匙、相機、平板電腦、公文包、寵物、小孩等多個目標，為了方便管理需要給模塊掛件設置相應名稱，設置密碼可以提高安全保密性。通過手機發送修改指令可以輕松設置、修改名稱和密碼。

防丟功能

出門遭遇小偷錢包被偷卻不能及時發現，喝完咖啡把公文包落在店里，坐火車時經常得注意行李會不會被拿錯，野炊時孩子、寵物走丟等等，安智精靈的防丟功能輕松幫你解決這些煩惱。

只需將“安智精靈”掛到需要防丟的目標物品上，將安智精靈切換到防丟模式，當軟件檢測到距離超出所設置的安全距離后，手機和“安智精靈”立即響鈴報警，及時提醒主人目標物品已不在監控范圍。

3作品創新點和應用前景

“安智精靈”的創新點包括：

可測量目標物體與手機之間的距離；

可設置場景模式，根據嘈雜度的不同來提高測量距離的精度；

可設置安全距離，根據具體需求不同，來實現近身防盜和貼身防盜等多種不同物品的防丟失；

可進行手動和自動的報警，等目標物品距離超過之前設置的安全距離時，小精靈和手機便會自動進行報警；但我們找不到某件物品時，只需通過手機輕輕一點，便可手動地讓小精靈報警;

夕卜觀設計精美、體積精巧、便于攜帶；

采用低功耗設計，續航能力較強。

現代城市生活的節奏越來越快，經常會有物品被我們遺忘在凌亂的家中找不到了，我們的產品可以面對上班白領一族,當白領們無暇收拾家務時，我們的產品可以幫助他們快速?gòu)牧鑱y的家中找到一些重要的物品。我們的產品還可用在貴重物品的防丟,例如忘拿手提包、火車上的行李箱被錯拿等等。

“安智精靈”適合有防丟功能需求的用戶，而用戶只要有一部智能手機就可控制安智精靈。據StrategyAnalytics公司統計，全球智能手機的用戶數量在2012年底已超過11億，比2010年多了4倍左右，全球智能手機用戶數量在迅猛增加。所以，“安智精靈”具有較好的市場前景。
