引言

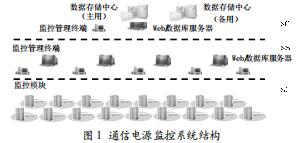

《通信電源和空調集中監控系統技術要求》中明確規定：監控系統在結構部署上是一個多級的分布式計算機監控網絡，一般可分為三級，即監控中心(SC-SupervisionCenter)、監控站(SS-SupervisionStation)、監控單元(SU-SupervisionUnit)。其中SC和SS監控主機為PC機，SU由單片機或監控模塊組成。SU有一套設備和環境參量采集器；當警告發生時，SU將信號通過TCP/IP協議發往SC，SC系統通過軟件對該信號進行處理，輸出相應信息，控制相應動作，同時生成各種統計圖表和資料。其監控系統結構如圖1所示。

通信電源監控系統要求能夠?qū)Ψ植荚谙到y(tǒng)的重要設備,包括通信電源、機房空調以及環境設備等都能夠進行遙測(YC)、遙信(YX)、遙控(YK)和遙調(YT)，達到遙視(YS)目的，既能實時監視和顯示其運行參數，又可以自動監測和處理系統內所有設備故障。這種自動化、智能化的管理，可以提高工作效率，實現少人或無人職守，達到降低成本的目的，整個系統在給操作人員提供一個可視化操作環境同時、更能讓他感覺友好和方便。

1傳統的監控通信系統

根據圖1可以了解到，整個電源監控系統組織結構基本上是由各監控站組成，每一個監控站又由多個監控單元組成，包括UPS電源、空調、油機等多種分散設施組成。能否及時掌握整個監控單元的各種設施的工作狀態及采出的數據(主要有溫度、電壓、電流、壓力等)，并對它們進行科學的分析，然后及時地將生產調度指令，反饋到監控現場，就直接關系到整個監控系統的可靠性和準確性。

現有的移動通信系統(GSM/CDMA)，由于使用簡單方便，已在電源監控以及其它各種工業的低數據率監控領域中廣泛被采用，在實際中也解決了大量的問題。然而，由于移動通信它屬于固定成本很高、邊際成本很低的服務行業這個性質，用戶在實際應用中，都普遍存在如下問題：建設移動通信基站費用非常昂貴，而且信號只能覆蓋在用戶比較密集的地方，如城市、學校、工礦點以及比較密集的居民點等，而許多地段偏遠荒涼或人煙稀少的地方卻無法覆蓋到，輕則僅是一些個別孤立點，嚴重時會形成一整片，或一整段，形成盲區。解決這些盲點或盲區和現有移動網的通信連接問題，如果采用傳統的點對點的方式來與現有網絡相連，則每一個盲點，都需要一對無線收發設備才能與移動網相連，這勢必會增加系統設備安裝和運營維修費用。如何運用先進技術，實現電源維護監控的信息化、自動化，已經成為電信部門日常維護設備、減少停機時間、提高工作效率的必由之路。

2采用ZigBee技術的電源監控

作為一種新興的ZigBee技術，使用IEEE802.15.4協議規范作為介質訪問層(MAC)和物理層(PHY)。IEEE802.15.4總共定義了3個頻帶：2.4GHz、915MHz和868MHz。每個頻帶提供穩定數量的信道。與藍牙、Wi-Fi等技術相比，更適合低速率、短距離并且對成本、安全性、動態組網和功耗有特殊要求的節點之間的無線通信。

本文設計的基于ZigBee技術的電源監控系統技術工作于(2.4?2.48Ghz)ISM免費頻段，具有16個擴頻通信信道，傳輸速率為250KB，具有數據中轉功能、抗干擾力強、網絡容量大、自動動態組圖、自由路由等特點。

覆蓋范圍近則幾十米，遠則能達幾公里的效果。而且在非工作模式，ZigBee節點處于休眠狀態，耗電僅1uW,非常省電。對那些需要覆蓋距離短的監控站點，工作模式耗電為30mW。在使用頻率不是很高的場景中，通常兩節普通干電池使用壽命可達一年以上。采用新的無線通信技術，并借助程序軟件，能把多達65535個電源監控站相互動態組網聯接起來，進行信號傳輸。每個監控站在整個動態網中作為一個網絡節點存在，擁有相應的網絡地址，起到數據的收發和中轉作用。整個網絡可以通過網絡中的任何節點，連接于外面的網絡系統；并且遵循現有的各種標準通信協議標準。系統安全性非常高，硬件設施支持CRC和AES-128,與一般的移動通信網絡不同的是，網絡中任何節點就都可以看成一個簡單的小基站，節點之間可以直接相互通信。節點設備可以隨意地加入和退出，是一種自組織和動態配置的組網方式。借助網管軟件,能夠?qū)φ麄€(gè)網絡中的任一基站(節點)進行實時監控。當需要傳輸大負荷的數據時，可以采取增加一些高速率的數據出口節點方式，組成一種復合網絡結構，來減輕整個網絡的數據流量;同時還可采取如適當增加節點自身的內存、加大每個節點本身的信號處理能力以及設立適當?shù)木W(wǎng)絡卸載等措施來減少網絡負荷。

ZigBee與其他無線通信方式的對比如表1所列。

3采用ZigBee監控技術的特性

ZigBee技術的特性包括以下幾個方面：

低速率：最大是250KB/s，主要用于數據低速率傳輸場景；

低功耗：其工作功耗遠小于Wi-Fi的工作功耗，休眠狀態，耗電僅1uW，非常省電；

低成本：因?yàn)閆igBee數據傳輸速率低，協議簡單,所以大大降低了成本。且ZigBee協議免收專利費。

抗干擾性強：在低信噪比的環境下，ZigBee具有很強的抗干擾性能；在相同的環境中，ZiBbee抗干擾性能遠遠好于藍牙和Wi-Fi；

網絡容量大:每個ZigBee網絡最多可支持65535個設備；

時延短:一般時延都在15ms至30ms之間；

安全可靠：128位AES加密-提供設備之間的安全連接；

有效范圍靈活、布網容易：ZigBee網絡有效覆蓋范圍從標準的75米，到幾千米，具體依據實際發射功率的大小和各種不同的應用模式而定。另外，通過ZigBee無線路由器極大降低了ZigBee網絡布網及調試的難度和時間，并消除了無線通信死角。

表1ZigBee與藍牙等其他通信方式比較

4典型應用

ZigBee技術可能用于幾乎所有行業的低速率、短距離無線通信場景，隨著科技的發展，不斷被應用于智能家居、消費電子設備、工業控制裝置、智能交通、智能建筑、農業自動化、醫用傳感器、玩具和游戲機等設備中，支持小范圍的基于無線通信的控制和自動化等領域中。

在一些危險領域，例如危險化學成分的檢測，火警的早期檢測和預報，高速旋轉機器的檢測和維護，都逐漸采用ZigBee網絡技術，使得數據的自動采集、分析和處理變得更加容易，可以作為決策輔助系統的重要組成部分。

5結語

基于ZigBee電源監控技術，具有數據傳輸可靠、組網靈活簡單、操作方便、成本低等特點。本系統能夠?qū)νㄐ烹娫锤鱾€(gè)節點進行實時數據采集，并傳給操作用戶，采用這種方式的進行電源監控以良好的可擴展性、不受地理位置限制等優勢,具有一定的應用價值。
