引言

我國眾多博物館、紀念館、考古機構等珍藏的大量館藏 文物，是我國珍貴文化遺產的重要組成部分。加強博物館文 物保存環境監控、調控、評價工作，預防性地從源頭上保護 珍貴文物，盡可能延續其壽命，是我國館藏文物保護科技十 分迫切、艱巨而長期的任務。

通常博物館中都具有一套復雜的環境監控系統，這類監 控系統主要采用計算機復雜控制系統，存在系統龐大、成本 高等問題。設計一款低成本、運行精確、人機友好的監控 系統，以實現對民族博物館中環境的監控與管理是本項目研 究的主要目標。

1監控系統硬件設計

1.1總體硬件結構

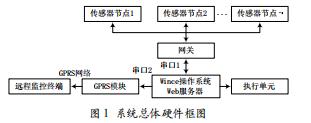

監控系統需要對民族博物館內環境參數進行實時采集、 顯示、存儲，并通過PID算法輸出相應的控制量控制民族 博物館中的設備。考慮到安裝普通傳感器后民族博物館內線 路繁雜，移動、維護不便，同時為便于工程應用，通過基于 ZigBee技術的無線傳感網絡采集民族博物館內各區域的實時 數據。針對上述需求，該系統設計結構如圖1所示。包括 無線傳感器節點、協調器節點、ARM9嵌入式監控中心、執行 單元、遠程監控終端。

ARM9嵌入式監控中心負責實時顯示各個傳感器模塊的 數據、將數據保存到Web服務器中以及控制執行單元對環境 參數進行控制。

1.2無線采集系統

無線采集系統由協調器節點、終端節點和傳感器模塊組 成。傳感器模塊安裝在終端節點板上，均勻散布在家具博物 館監控區域內。傳感器節點的主要功能包括光照強度、溫濕 度、繼電器的閉合、紅外感應的數據采集和數據發送。將采 集到的環境數據通過ZigBee無線射頻模塊發送給協調器。協 調器通過COM 口與ARM9嵌入式系統實現通信，將采集到 的信息按照既定格式傳送到ARM9嵌入式監控中心。

1.3 GPRS遠程連接網絡

本系統中GPRS模塊采用華為的GTM900C。GTM900C 是一款雙頻900/1 800 MHz高度集成的GSM/GPRS模塊，是 GTM900B的升級模塊。內嵌TCP/IP協議模塊，使用簡單、 易于集成。ARM9嵌入式監控中心通過向GTM900C模塊發 送AT指令將數據傳送到遠程監控終端。

1.4嵌入式控制器

嵌入式開發板選用ARM9內核的Micro2440,其核心板 是當前應用廣泛的芯片S3C2440,該開發板功耗低、功能強大、 價格適中、電氣性能及抗干擾性俱佳、運行穩定，可以滿足 該系統的要求。開發板上的串口 COM0直接與無線采集系 統中協調器的串口相連，作為數據輸入通道，COM1與GPR模塊的串口相連，作為數據的上傳通道。用戶 IO 擴展接口 3上的 GPIO 口在該系統中作為數字量輸出使用，控制執行單元對民族博物館中的環境參數進行調控。

2 監控系統軟件設計

2.1 ZigBee 協調器與WinCE 操作系統間命令格式

以下是 ZigBee 協調器與 WinCE 操作系統間的命令格式：

該命令格式一幀共32 B,可以通過幀尾+幀長度判斷結 束，因?yàn)槊恳粠际?2 B。其中：

命令頭：裝入命令。

地址：模塊的長/短地址，網絡協調器都是以長地址發 送的，而RFD或ROUTER發送給網絡協調器都是短地址, 后兩位為網絡地址。

數據：傳送各個參數，變量與返回值。

校驗和：從命令頭到數據尾確定正確與否(加和校驗)

幀尾：一幀的結束。

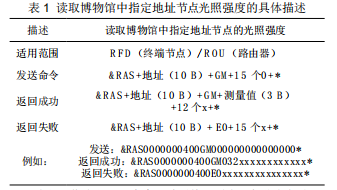

以讀取博物館中指定地址節點的光照強度為例，表 1 給出了其讀取博物館中指定地址節點光照強度的具體描述。

它的工作流程是：當嵌入式系統通過串口發送命令以后, 協調器通過串口接收命令，首先判斷是不是可用的命令，如果 可用，根據命令中的地址判斷嵌入式系統需要哪個節點的信 息，并向該節點發送命令，該節點通過對命令頭的判斷將對應 傳感數據傳回協調器，然后協調器再將接收到的指定節點的 信息按既定格式發送給嵌入式系統。

GPRS遠程通信

嵌入式監控中心將采集到的數據通過RS232串口發送 到GPRS數據傳輸終端；GPRS數據傳輸終端將數據轉換 成TCP/IP包發送到GPRS網絡上，再經過服務轉換進入到 Internet ；遠程監控終端從Internet上獲取采集數據的TCP/IP 包后，通過程序?qū)⒉杉瘮?shù)據的TCP/IP包還原成采集數據，從 而完成了從采集現場通過GPRS和Internet傳輸數據到遠程監 控終端的整個通信過程。

在本系統中，需要利用TCP/ UDP協議來完成GPRS數 據包的發送。GTM900C模塊內置TCP/ UDP協議，ARM9 嵌入式監控中心向該模塊直接發送AT指令可建立TCP/ IP連 接實現數據傳輸。其發送數據的流程圖如圖2所示。

圖2數據發送流程圖

通過TCP連接到Internet網絡，其AT指令為：

AT + CIPSTART = "TCP”，“210. 30. 10. 65”，“2020”

發送傳感器數據(以光照強度為例)的AT指令為：

AT + CIPSEND > &RAS0000000400GM032XXXXXXXXXXXX*

PID控制算法

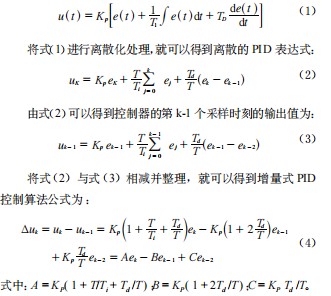

根據家具博物館工作人員提出的要求：溫度17?21C, 相對濕度56?63%，光照強度50 lux。因?yàn)榫纫蟛皇翘?別高，所以監控系統決定采用增量式PID控制算法實現家具 博物館中環境參數的調節。模擬控制系統的PID控制規律表 達式為：

A、B、C 都是與采樣周期、比例系數、積分時間常數、微分時間常數有關的系數 [10]。由實驗測取最佳 A、B、C 的值，在程序中根據用戶設定的環境參數選擇合適的 PID 參數。

2.4 應用程序開發

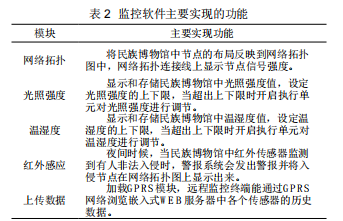

監控軟件主要實現的功能如表 2 所列。

系統的應用程序主要由數據采集顯示子程序和控制子程 序組成。數據采集顯示子程序流程圖如圖3所示。本系統首 先對系統進行初始化，然后啟動串口向協調器發送指令并接收 傳感器節點上傳到協調器節點的數據，進行實時顯示和數據存 儲。

c開始D控制子程序流程圖如圖4所示，該程序可調用存儲器上 的數據，計算各個節點數據的平均值，得到當前的溫濕度和 光照強度值，與設定值進行比較，若超出設定范圍的上下限, 則啟動家具博物館中的設備進行調控。

3結語

設計了一種基于ARM9嵌入式和無線傳感器網絡的民族 家具博物館環境監控系統，在WmCE操作系統的環境下設計 了相應的應用程序。實現了民族家具博物館內溫濕度、光照強 度的實時采集、顯示和卷簾機、恒溫恒濕機等設備的自動控制， 達到了自動控制博物館內溫濕度和光照強度的效果。經測試 該控制系統運行穩定、操作簡單實用、可擴展性強，可以應用 于民族家具博物館中。
