引言

在石油開采過程中，通過井下的溫度、壓力等傳感器獲取井下的生產信息，為優化生產過程、科學管理油井提供參數依據叫隨著測井技術的深入發展，壓力計在油氣井井下進行壓力測量中發揮著日益顯著的作用，得到了廣泛的應用。由于國內用于油井測量的壓力計與國外還有較大的差距，大部分市場被國外公司占領，因此，通過對測井壓力計的研究分析,研制高可靠性、高性價比的壓力計具有重要的意義和廣闊的市場空間。

油井壓力計的顯著特點之一是工作于高溫環境。加拿大金加公司的壓力計分為100°C,120°C,150。。和177°C四種工作溫度，且不同工作溫度的壓力計價格差異顯著。因此，設計適合于我國油井測量的高溫壓力計對于打破國外高溫壓力計的壟斷、降低油井測量成本具有十分重要的意義。

通過選擇高溫電子元器件進行硬件設計，本文設計了可在150C環境下長期穩定工作的高溫壓力計。

1系統總體結構

本存儲式高溫壓力計的整體結構如圖1所示，該壓力計由壓力信號采集電路、溫度傳感器采集分別對油井的壓力和溫度進行采集，采集到的溫度和壓力通過處理器處理后存儲到存儲器。該壓力計在完成油井的壓力、溫度測量返回地面后,將存儲的溫度、壓力數據傳輸?shù)綌?shù)據處理中心的PC機進行數據的處理、分析和顯示。

2壓力計硬件設計

壓力計的硬件電路包括溫度采集電路、壓力采集電路、數據存儲電路和數據傳輸電路。溫度采集電路和壓力采集電路分別實現油井溫度和壓力的采集，數據存儲電路實現溫度、壓力數據的實時存儲，而數據傳輸電路實現壓力計數據向數據處理中心上傳數據。

2.1處理器的選擇

考慮到該壓力計工作于高溫環境，為保證壓力計可靠工作，包括CPU在內的壓力計元件選擇必須符合SOI工藝的高溫器件叫目前能工作于150C高溫環境的CPU主要有TI公司MSP系列的16位單片機MSP430F2619SPM、MSP430F2619KGD^[4],Microchip公司的DSPPIC33FJ系列單片機，以及可工作于225C高溫環境的Honeywell公司的HT83C51單片機。由于壓力計的供電采用高溫電池供電，因此低功耗將是處理器選擇的重要因素之一。由于TI公司的MSP430F2619SPM、MSP430F2619KGD1處理器具有最低的功耗，所以本文的設計采用MSP430F2619SPM單片機作為壓力計的處理器。

2.2壓力信號采集電路

在綜合考慮油井的溫度和壓力后，選擇一種油井專用壓力傳感器，該壓力傳感器可工作于溫度一40?150°C,量程為60Mpa,精度為±0.1%FS,輸出采用2線差分輸出。由于壓力傳感器的輸出信號是毫伏級的模擬信號，所以要對輸出信號進行放大處理，然后再通過處理器自帶的A/D轉換器進行轉換，其電路如圖2所示。

在圖2所示的壓力采集電路中，壓力傳感器所輸出的模擬信號，經兩級放大后，由U7的7腳輸出，即Out2。Out2連接到單片機的模/數轉換的輸入端，實現壓力信號的采集。

2.3溫度采集電路

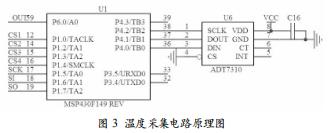

DALLAS公司生產的DS18B20溫度傳感器由于采用小體積封裝，溫度測量范圍為－55～125℃，在溫度測量系統中得到了廣泛的應用。在高于125℃溫度環境實現溫度測量的常用辦法是利用熱電偶或鉑電阻的阻抗隨溫度變化的特點。針對壓力計體積受限的特點，本設計選擇ADT7310溫度傳感器。該溫度傳感器具有13位或16位可選的溫度到數字信號的轉換器，測量范圍為－55～150℃，且功耗低。利用ADT7310進行溫度測量的硬件電路如圖3所示。

2.4數據存儲電路

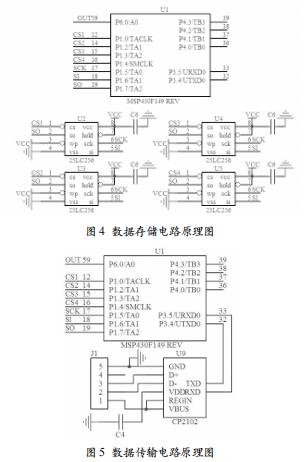

當壓力計在井下工作時，可將測量的井下壓力和溫度存儲在存儲器，在儀器返回地面后讀取。本壓力計采用Microchip公司的25LC256作為系統的存儲芯片，該芯片工作溫度為－40～150℃。數據存儲電路電路圖如圖4所示。

2.5數據傳輸電路

在單片機系統中，通常用串口方式實現數據傳輸。壓力計的數據通常會在野外通過筆記本讀取，然而，大多數筆記本只支持USB接口讀取數據，因此，本文采用單芯片USB轉UART的橋接器CP2102來實現對壓力計數據的傳輸，其數據傳輸電路圖如圖5所示。

3壓力計的軟件設計

壓力計軟件由壓力計部分（下位機）和地面部分（上位機）組成。為增強軟件的可移植性和靈活性，軟件的設計采用模塊化的設計思想。

3.1下位機軟件設計

下位機軟件由系統初始化、壓力采集、溫度采集、數據存儲和數據發送等模塊組成。壓力采集模塊根據上位機設定的采樣速率采集壓力信號；溫度采集模塊設定ADT7310傳感器的轉換精度，并讀取溫度值；數據存儲模塊將壓力值和溫度值存儲至存儲器；上傳數據模塊將壓力、溫度數據傳輸給上位機。下位機軟件流程圖如圖6所示。

3.2上位機軟件設計

上位機軟件由壓力計參數設置部分和數據讀取部分組成。參數設置部分用于設置壓力計的工作參數，采樣速率設置模塊設置壓力計的壓力和溫度的采樣速率；溫度精度設置模塊設置溫度傳感器的轉換精度；油井信息設置模塊設置油井名稱、測試深度等相關信息；日期設置信息模塊設置壓力開始采樣的日期信息。接收上傳數據模塊接收下位機上傳的數據信息；數據處理模塊處理下位機上傳的數據信息，并將處理后的壓力、溫度數據以圖形的方式顯示。上位機軟件流程圖如圖7所示。

4結語

本油井存儲式高溫壓力計的硬件主要基于可工作于高溫環境的高溫器件設計，可長時間工作于高溫環境。該壓力計的設計方案具有結構簡單、可靠性高、數據讀取方便等優點,能實現高溫油井下的壓力、溫度參數的采集。將該壓力計用于高溫油井的溫度、壓力測量，效果良好，具有較強的推廣價值。
