0 引 言

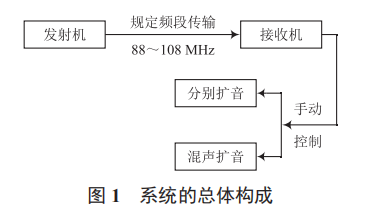

無線話筒擴音系統主要由兩個發射機和一個接收機構 成。發射機主要由采集放大電路、克拉潑電路、選頻電路以及三極管射極跟隨器組成。接收機的電路核心為單 片收音機集成電路 SC1088，主要包含 FM 信號輸入、本振 調諧電路、中頻放大、限幅與鑒頻電路、功率放大電路 [2]。 通過 MIC（咪頭）與音頻輸入電路采集音頻信號，通過發射 機的音頻放大電路將音頻信號進行放大，之后音頻信號通過 鎖環調制電路對音頻信號進行調制，最后通過高頻功率放大 器將音頻信號進行放大，通過天線發送到接收機，接收機通 過 FM 信號輸入電路接收信號，之后通過本振調諧電路穩定 接收發射機所發出的音頻信號，再送到鑒頻器檢出音頻信號， 最后將信號通過功放電路從喇叭放出。系統的總體構成如 圖 1 所示。

1.2 無線話筒頻率段區間可調實現方案

利用克拉潑振蕩電路、自鎖開關與射極跟隨器選頻。經過試驗后找到合適大小的電容阻值，我們可以直接通過自鎖按鍵對頻率進行調整，便可實現 200 kHz 頻率間隔及其他頻率間隔。

2 硬件電路設計

2.1 發射機電路及其實現原理

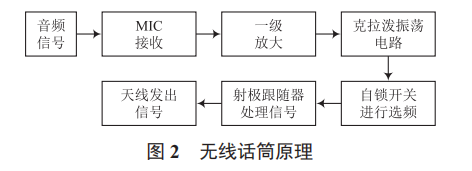

無線話筒的原理如圖 2 所示。

（1）通過 MIC（咪頭）采集音頻信號，再通過一級放大電路將聲音信號進行放大。

3 系統理論分析與計算

3.1 調頻接收機參數分析及設計

本部分選用的芯片為 SP7021F，使用 3 V 電壓供電，在信號處理部分選擇基于 LM386 的音頻功率放大電路與基于 LM324 的混擴音電路。LM386 的主要參數 ：電源電壓VCC=4 ～ 12 V，輸入電阻 Ri ≈ 50 kΩ，輸出電阻 Ro ≈ 1 Ω，放大倍數為 20 ～ 200 且可調，使用 104 瓷片電容作為輸入耦合電容，使用 1 000 μF 電容作為電源濾波電容，使用104 瓷片電容作為去耦電容，直流靜態電流為 4 mA[4]。借助LM324 的輸入電壓變化量與輸入電流變化量之比衡量運放質量 Ri Ui/Ii。分別在兩個輸入端口接入 200 Ω 電阻為運放電路提供偏置電壓，兩個輸入端的輸入信號通過功放電路進行疊加，最終通過音頻放大電路輸出。

3.2 無線話筒區間可調參數分析及設計

本部分音頻信號先通過一級放大電路，因此選用 22 nF電容對信號進行濾波，再通過克拉潑電路進行二級放大，測定可滿足最小量檔值的電容，頻率為 200 kHz。測得電容值為 0.375 pF 時與頻率 200 kHz 最接近，故將 0.375 pF 作為200 kHz 頻率的一個量檔，之后自鎖開關對應的電容值以 2 倍速率遞增，通過調節電容值達到理想頻點。當把與按鍵相接的電容全部斷開后，調整載波頻率，使其達到 108 MHz，此時的頻率值即為最大值， 按下自鎖開關， 并聯相應200 kHz 量檔的電容，從而降低 200 kHz 頻率。在射極跟隨器部分，使用 100 kΩ 的基極電阻使其靜態工作點穩定在 1.5 V。

為了保證芯片正常鎖住頻點，系統使用壓控振蕩器。系統采用普通的磁芯可調式電感，電感量標稱值為 30 ～ 60 nH，變容二極管的電容隨偏置電壓的變化而改變，其極限范圍為7 ～ 35 pF。

4 系統測試方案及結果

4.1 測試環境

本項目的開發環境為 Proteus8 和 DXP， 使用有50 MHz ～ 1.3 GHz 頻率計、信號發生器、示波器和直流穩壓電源。為了使測試結果更明顯，在 88 ～ 108 MHz 范圍內以 200 kHz 為間隔進行測量。

4.2 測試過程

（1）無線話筒頻率調整測試

制作電路板后，在電路板上的電源接口接入 3 V 直流電，通過頻率計連接至發射機天線測得的無線話筒載波頻率可在88 ～ 108 MHz 間任意設定，頻道頻率間隔為 200 kHz，該頻率通過板子上的多個自鎖開關選擇設定。

（2）調頻接收機測試

通過高頻頻率計對無線話筒的發射頻率進行測定，測定后將我們制作的接收機也調到相同頻率，之后由測試人員對無線話筒說話，我們可以從接收機外界的喇叭清晰聽到測試人員的說話聲。

（3）通信距離測試

在室外空曠的區域進行測量，一名實驗人員在原地觀察接收機發聲，另一名實驗人員攜帶發射機一邊遠離發射機，
